Идентификация деталей токарного станка с ЧПУ: краткий справочник

Детали токарного станка с ЧПУ кратко описаны с изображениями в статье Введение в токарный станок с ЧПУ, основные части и их функции.

Теперь проверим, что вы запомнили. Начнём.

Идентификация деталей токарного станка — 1

Можете определить, какая деталь показана на картинке?

Ответ:

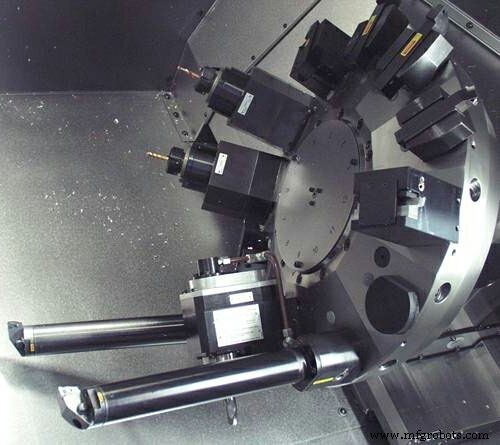

Это револьверная головка (tool turret) токарного станка с ЧПУ.
Инструменты устанавливаются на револьвер для операций обработки. Инструмент сначала индексируется (в режущую позицию) командой программы, затем начинается резание.

Идентификация деталей токарного станка — 2

Можете определить эту деталь?
Идентификация деталей токарного станка с ЧПУ: краткий справочник

Ответ:

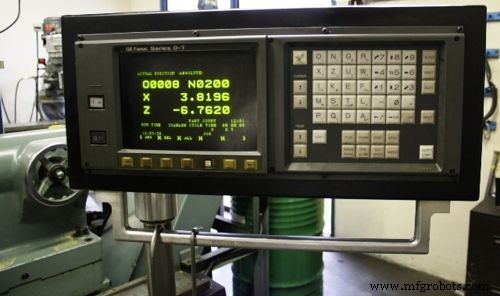

Это панель управления (control panel) станка с ЧПУ.
Через панель управления загружают/редактируют/удаляют программы, наладчик управляет всеми операциями: перемещением осей, скоростью шпинделя и т.д.

Идентификация деталей токарного станка — 3

Немного сложнее, но это главная деталь токарного станка, источник основного шума.

Идентификация деталей токарного станка с ЧПУ: краткий справочник

Ответ:

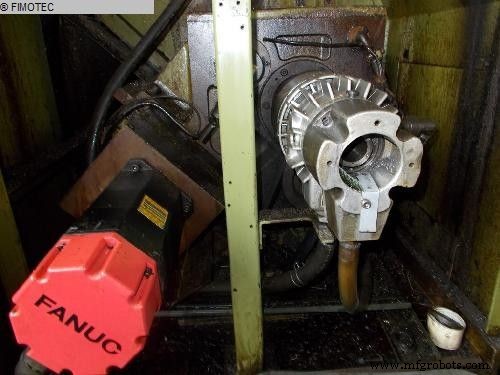

Это головная часть (headstock) токарного станка с ЧПУ.
Головная часть — один из главных узлов, содержит главный двигатель, вращающий шпиндель/патрон, а также коробку передач, насос смазки и др.
