Инструменты CNC ножевой резки: полное руководство для точного производства

CNC ножевые резальные машины чаще всего используют инструмент «drag knife» (тянущееся нож) — лезвие, просто толкаемое станком. Нож может быть чем угодно: от лезвия канцелярского ножа в держателе до закаленного сплава индивидуальной формы. Drag-ножи просты в использовании и замене, но могут испытывать трудности с очень твердыми или абразивными материалами. Если материал очень толстый, резаемый материал контактирует с боковыми поверхностями лезвия, создавая повышенное трение. Это трение нагружает лезвие и tendeт сдвигать материал.

Для твердых или толстых материалов можно использовать «осциллирующий тангенциальный нож». Такой нож врезается в материал частично, отводится вверх и быстро возвращается. Таким образом, нагрузка на материал многократно снимается вместо накопления вокруг лезвия, снижая риск разрыва материала или ломания лезвия. Осциллирующие тангенциальные ножи могут быть просто drag-ножами, установленными на вертикальное движение, или специализированными для вертикального проникновения, как стамеска.

Ротационное лезвие, часто называемое «колесом для крепления» (creasing wheel), может использоваться для резки абразивных или твердых материалов или для создания вдавливаний в любом материале. Ротационный инструмент свободно вращается при продвижении и имеет непрерывный режущий край. Очень абразивные материалы быстро затупляют толкаемый край drag- или осциллирующего ножа, но ротационный край не скользит по материалу. Во многих случаях закаленное (нитрид титана) осциллирующее лезвие достаточно твердое и режет быстро, но колесное лезвие может быть идеальным решением, особенно для тонких абразивных композитов. Недостаток ротационного лезвия — кривая лезвия может вдавиться в материал более чем в одной точке, поэтому, где drag-нож режет в одной точке при изгибе, ротационное лезвие может соскабливать поверхность на внешней стороне среза.

Drag-ножи наиболее подвержены затуплению от абразии, и затупшее лезвие испытывает больше напряжения при волочении, что повышает вероятность ломания. Поэтому drag-ножи часто делают дешевыми и легко заменяемыми, а не переточными. Осциллирующие тангенциальные ножи чаще выходят из строя от усталости из-за вибрации. Ротационные лезвия, как правило, намного тверже и прочнее резаемого материала, испытывают меньше трения и поэтому наименее подвержены поломкам. Недостаточно острый инструмент добавляет напряжения в зону реза, что может привести к заусенцам (материал сворачивается и разрывается), деформациям (растяжениям или разрывам вокруг реза) или даже смещению заготовки из фиксации.

Обзор инструментов CNC ножевой резки

Универсальный режущий инструмент (Universal Cutting Tool)

Идеален для прореза материалов толщиной до ~5 мм (3/16"). Использование drag-ножей обеспечивает максимальную скорость обработки. По сравнению с моторизованными инструментами, универсальный инструмент очень недорог в покупке и обслуживании. Пружинная скользящая подошва позволяет резать очень мелкие детали. Опционально можно использовать фиксированную подошву для резки на заданной глубине.

Преимущества:

• Широкий ассортимент drag-ножей.
• Очень высокие скорости резки.

Электрический осциллирующий инструмент (Electric Oscillating Tool)

Идеально подходит для резки мягких материалов средней плотности. Высокая частота осцилляций обеспечивает высокие скорости обработки для большей производительности.

В зависимости от применения, доступен с ходом 0.5 мм или 1 мм. Для разных подложек и уровней детализации STYLECNC предлагает широкий ассортимент плоских и заостренных осциллирующих лезвий.

Преимущества:

• Доступен с ходом 0.5 мм или 1.0 мм в зависимости от применения.
• Идеален для резки детальных контуров.
• Очень высокая частота хода.
• Высокие скорости резки.

Пневматический осциллирующий инструмент (Pneumatic Oscillating Tool)

Пневмо-приводной инструмент, особенно подходящий для резки твердых, плотных материалов, но также справляется с мягкими толстыми. Использование значительного воздушного давления в сочетании с ходом 8 мм дает силу для более сложных задач.

Две версии для лезвий толщиной 0.6 мм или 1.5 мм. При достаточном клиренсе балки можно обрабатывать материалы до 110 мм (4.3") толщины. Множество применений усилено широким спектром совместимых осциллирующих лезвий от STYLECNC.

Преимущества:

• Мощная осцилляция с ходом 8 мм.
• Надежный, не требующий обслуживания пневмо-привод.
• Две версии для лезвий 0.6 мм или 1.5 мм.

Мощный ротационный инструмент (Power Rotary Tool)

Исключительно надежный и высокопроизводительный инструмент для резки сложных волокнистых материалов недорого и надежно. Подходит для широкого спектра материалов, включая стекловолокно и арамид. Инструмент можно установить на 3 уровня оборотов: 100%, 75% или 50% от максимума. Это позволяет чисто резать твердые, плотные материалы и материалы с низкой точкой плавления.

Прессованный воздух держит резальную сборку чистой от остаточных волокон и опилок и одновременно охлаждает двигатель.

Преимущества:

• Ротационные лезвия уменьшают трение на материале.
• Выбор 3 режимов RPM (16 000 / 12 000 / 8 000).
• Низкоударная обработка материалов с низкой точкой плавления.
• Высокая производительность; чистые, точные результаты.

Приводной ротационный инструмент (Driven Rotary Tool)

Разработан для надежной и экономичной резки всех видов текстилей. Использует моторизованное десятигранное лезвие, что значительно снижает силу перетаскивания и помогает чисто перерезать каждое волокно или нить. Этот метод дает чистые, точные резы даже на очень рыхлых, грубо тканых материалах.

Обороты регулируются для разных применений, что критично для резки материалов с низкой точкой плавления.

Преимущества:

• Ротационные лезвия уменьшают трение на материале.
• Выбор 2 режимов RPM (20 000 / 12 000).
• Чистое, полное разделение каждого волокна.

Колесный нож (Wheel Knife Tool)

Создан как эффективный, экономичный инструмент для однопослойной резки стекла, углеродного волокна и технических текстилей. Использование HSS-лезвий обеспечивает очень высокие скорости обработки и чистый рабочий процесс.

Резка происходит в режиме давления. Настройки давления можно точно подогнать под свойства материала и желаемое качество реза. Специальная подложка из ПУ (полиуретана) используется вместе с этим инструментом для защиты резальной поверхности.

Преимущества:

• Высокие скорости обработки.
• Использует ротационные HSS-лезвия.
• Не требует вакуумной фиксации.
• Чистый, эффективный процесс резки.
• Специальная ПУ-подложка.

Инструмент для скошения/пробойки (Scoring Cutting Tool)

Используется для скошения и прореза широкого спектра материалов толщиной до 5 мм (3/16"). В зависимости от необходимости — прорез или скошение — лезвие пневматически выдвигается или убирается на нужную глубину. Все плоские drag-ножи STYLECNC совместимы. Опционально доступна пружинная скользящая подошва для сложных материалов.

Преимущества:

• Очень высокие скорости обработки.
• Пневматически управляемое лезвие.
• Принимает все плоские лезвия STYLECNC.
• Пружинная скользящая подошва опционально.

V-Cut инструмент (V-Cut Tool)

Идеальный инструмент для создания сложных конструктивных дизайнов из пенопласта или сэндвич-панелей. Задуманное дизайном обеспечивает быструю смену инструмента и легкую, точную установку различных углов резки.

Может быть установлен на 5 углов: 0°, 15°, 22.5°, 30°, 45°.

Преимущества:

• Простые, точные настройки угла.
• Резка на 5 углах (0°, 15°, 22.5°, 30°, 45°).
• Быстрая смена лезвий.

Passepartout инструмент (Passepartout Tool)

Идеально подходит для точных резов под 45° преимущественно для паспарту. Идеален для картона и полимеров до 5 мм толщиной.

Направляющая для настройки гарантирует, что лезвие вставлено в держатель в точной позиции. Это обеспечивает точные резы с высокой повторяемостью.

Преимущества:

• Точный контроль глубины.
• Включает направляющую для настройки.
• Режет картон и полимеры до 5 мм.

Kiss-Cut инструмент (Kiss-Cut Tool)

Для виниловой резки и особенно kiss-cutting (пробойка верхнего слоя без повреждения подложки) критически важна идеальная точность глубины. Переменное давление Kiss-Cut Tool позволяет точно резать фольгу без повреждения подложки.

Помимо винила и пленок до 3 мм (1/8"), можно резать тонкую бумагу и картон. В комплекте фиксированная подошва для прореза картона и Diamond Grade винила.

Преимущества:

• Два режима: kiss-cut + прорез.
• Макс. толщина: 3 мм (1/8").
• Точный контроль глубины.
• Идеальное разделение пленки и подложки.
• Специальная подошва для Diamond Grade винила.

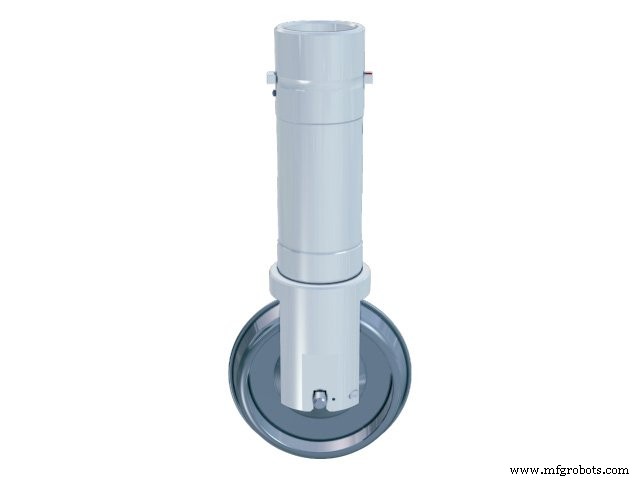

Инструмент для крепления (Creasing Tool)

Разработан для обработки двух- и трехслойного гофрокартона. Принимает колеса для крепления диаметром 90 мм (3.5") и шириной 28 мм (1.1"), гарантируя качественные крепы по и поперек волны. Колеса вщелкиваются в держатель — быстрая и легкая установка/замена.

Преимущества:

• Чистые крепы без разрывов.
• Направляемые настройки давления (по/против волны).
• Диаметр колеса: 90 мм / 3.5".
• Ширина колеса: 28 мм / 1.1".
• Колеса вщелкиваются в держатель.

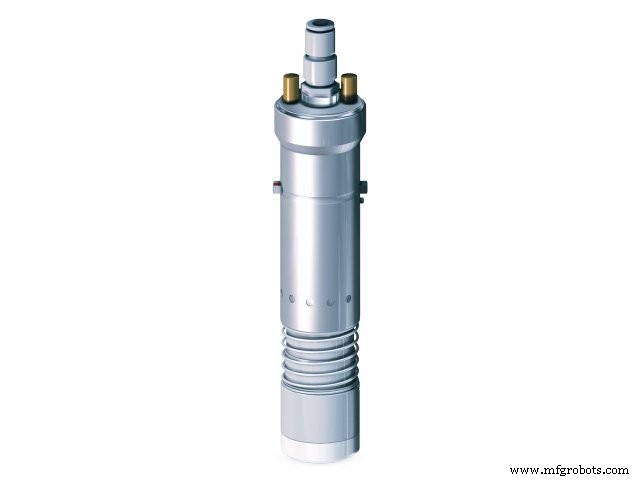

Универсальный фрезерный инструмент (Universal Routing Tool)

В основе — 300 Вт фрезерный шпиндель до 80 000 об/мин в зависимости от материала и применения. В сочетании с 3-мм фрезами STYLECNC обеспечивает надежную работу в широком спектре применений. Помимо мягких материалов, может обрабатывать более сложные подложки за несколько проходов.

За несколько шагов инструмент конвертируется из фрезерования в гравировку. В режиме гравировки высота инструмента относительно поверхности материала точно регулируется микрометрическим винтом. Это обеспечивает точность гравировки с постоянными шириной и глубиной линий.

Поток воздуха от системы всасывания пыли эффективно охлаждает и фрезу, и шпиндель, значительно увеличивая их ресурс.

Преимущества:

• Фрезерование и гравировка одним инструментом.
• Постоянный, точный контроль глубины фрезерования.
• 300 Вт шпиндель до 80 000 об/мин.
• Бесступенчато регулируемые скорости.
• Широкий ассортимент фрез STYLECNC.

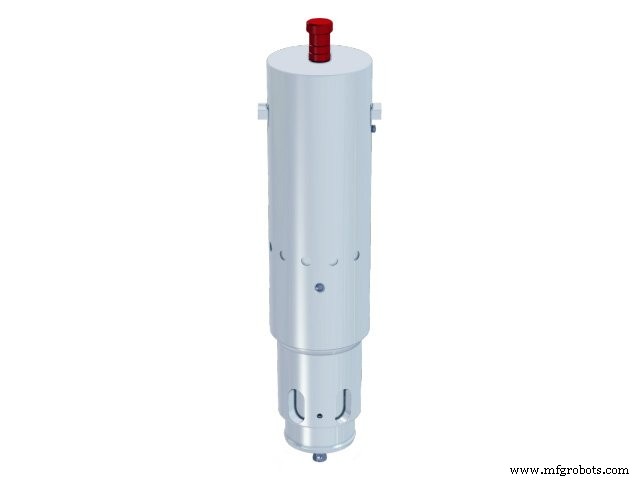

Универсальный чертежный инструмент (Universal Drawing Tool)

Экономичный инструмент для точной разметки/плоттинга на ткани, коже, резине, тефлоне. Типичные применения: нанесение сборочных маркеров, линейных символов, текста.

Очень экономичен, так как принимает широко доступные стандартные чертежные инструменты: фломастеры, шариковые ручки различных толщин линий.

Преимущества:

• Нанесение руководящих линий, символов, текста и т.д.

Raster Braille инструмент (Raster Braille Tool)

Растровый метод стал предпочтительным процессом для создания тактильных/Брайлевских знаков для слепых и слабовидящих. Процесс прост: фрезер сверлит отверстия в подложке, а Raster Braille Tool автоматически вставляет сферы. Благодаря идеальному прилеганию сфер в отверстиях, полученный Брайль устойчив к износу и исключительно долговечен.

Инструмент идеально согласован с фрезерно-гравировальными инструментами Zünd, делая весь процесс очень эффективным.

Преимущества:

• Надежное фиксирование сфер в подложке.

Ink Jet инструмент (Ink Jet Tool)

Позволяет использовать струйные принтеры на резаках STYLECNC. Резка и печать происходят в одной производственной фазе без прерывания. Инструмент подходит для маркировки материалов печатаемыми символами и штрихкодами или рисования линий. Применения разнообразны: отслеживание продуктов, оптимизация логистики и контроля качества.

Преимущества:

• Гибкая система маркировки с высоким качеством печати.
• Очень высокая скорость печати.
• Печать возможна под любым углом.
• Сертифицированные чернила для аэрокосмических применений.

Перфорирующий инструмент (Perforating Tool)

Разработан для перфорирующих ножей. Перфорированные линии создаются эффективнее перфорирующими ножами, чем осциллирующим инструментом. Перфорации поддерживают гибание/складку линий крепления, делая их более точными. Помимо традиционных материалов (гофрокартон, плотный картон, полипропилен), перфорирующие ножи позволяют перфорировать винил.

Преимущества:

• Подходит для обоев, упаковочного картона, полипропилена, пленок.
• Качественная перфорация.
• Высокая скорость обработки.
• Широкий ассортимент перфорирующих ножей от STYLECNC.
