Руководство от прототипа к производству

В современном дизайне 21 века прототипы играют ключевую роль для проверки несовершенства сборки, особенно при развитии массового производства. Prototype Production показывает рабочие модели, чтобы зажечь жизненно важные решения, мысли и подходы, которые прокладывают яркий путь к промышленному развитию.

Полный процесс разработки прототипа заключается в том, чтобы сначала начать проверку конструкции с помощью механической обработки с ЧПУ или 3D-печати, а затем рассмотреть возможность обработки с низким впрыском с помощью ЧПУ или вакуумного литья для проверки более механических, а также функциональных характеристик, для процесса прототипирования это обычное дело. Для большинства дизайнеров существует еще один метод, от прототипа до массового производства, даже для проверки признания рынком и удовлетворенности потребителей в больших количествах, а именно литье под давлением в малых объемах.

Прежде всего, познакомиться с прототипом. , мы должны понять разницу между прототипами и производством.

1.Ключевые различия между прототипами и производством

-Материалы:для прототипов материалы имеют форму стручка и листа, а для массового производства пластиковые материалы имеют гранулированную форму. Характеристики материалов для прототипирования плохие и могут использоваться только в качестве прототипов, срок службы короче, и, например, если необходимо выполнить ультразвуковую сварку, материал прототипа не может выдержать прочность сварки и легко сломается для этой цели. нужно будет выбрать материалы для производства.

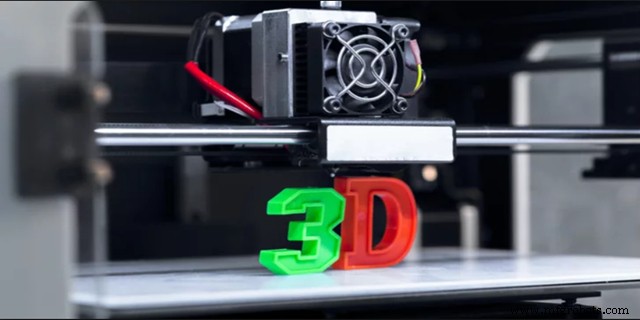

-Процесс:для обработки прототипов обычно используется обработка с ЧПУ, вакуумное литье, SLA, SLS или 3D-печать, такой процесс может сделать продукт очень быстрым и время выполнения заказа даже за 3-5 дней; Продукт также можно наносить на различные цвета и отделку, чтобы они были такими же, как настоящие продукты. Но для производства, например, производства пластика, можно использовать только инструменты для впрыска, для инструментов у нас есть быстрые инструменты, которые могут производить небольшие объемы производства всего 1000 единиц или даже меньше, например, 100 ~ 500 единиц, инструменты может сделать конечные продукты, которые соответствуют требованиям потребителя, используя, другими словами, продукты с помощью инструментов — это те же продукты, которые мы используем в нашей обычной жизни.

-Низкий объем:Можете ли вы назвать количество 1 низким объемом? Для нас да, мы можем, обработка с ЧПУ может даже обрабатывать только 1 единицу, не говоря уже о 2 единицах или даже большем количестве, таком как 100. Для производства мы также можем изготовить 100 единиц или даже большее количество, например 100 000 или 200 000 единиц.

2.Как перейти от прототипа к производству

Сейчас у меня есть 2 проекта по созданию инструментов для серийного производства, один из которых VR. в прошлом году, когда эти 2 проекта были первыми, чтобы сделать прототипы, я никогда не знаю, что однажды такой продукт, который я использовал для создания многих прототипов, будет запущен в массовое серийное производство и у нас, наш клиент сказал мне, что они хотят использовать поставщика, который может знать их продукт очень нравится с первого этапа, тогда он может поверить, что мы можем производить для них детали массового производства без каких-либо больших проблем. Эти 2 проекта позволяют мне понять, насколько важно для нас иметь возможность комплексного обслуживания для производства прототипов, а также важно выбрать одного и того же производителя для перехода вашего продукта от прототипа к производству.

Что такое стадия прототипа?

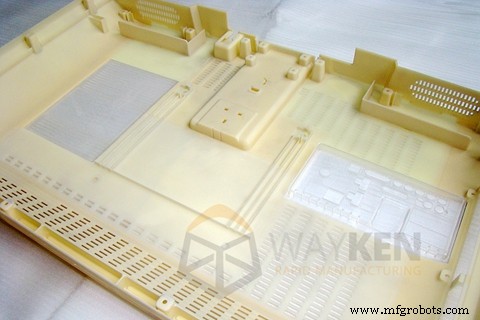

На стадии прототипа обработка с ЧПУ может производить любую толщину, превышающую 0,4 мм, не стоит беспокоиться о том, что слишком толстая стенка будет иметь проблемы с усадкой, даже для подрезов пластик может расщепляться для обработки, а затем склеиваться, металлы могут быть подвергнуты электроэрозионной обработке. Позже, когда этапы прототипирования будут завершены и не возникнет проблем с переходом на этап массового производства, необходимо принять во внимание множество факторов. Скорость усадки материала является важным фактором при выполнении DFM, другие, такие как вставки, литники, линия разъема, угол уклона, — это проблемы, о которых прототипам не нужно беспокоиться, в то время как инструменты должны тратить много раз, чтобы очистить их, прежде чем перейти к изготовление инструментов.

3. Рассмотрение от прототипа до производства

-BOM (Bill of Material):Спецификация прототипов может быть изготовлена ​​по индивидуальному заказу, например, магниты или винты, инженер-прототип может сделать его специальной формы, но для массового производства, чтобы сэкономить затраты, будет лучше изменить такие детали на стандартные, которые могут иметь очень низкую цену на рынке, поэтому элементы или материалы в спецификации будут отличаться.

-Инструмент:если вы работаете с металлом или пластиком для массового производства, вашему продукту понадобится инструмент, это нестандартная форма, которую производители должны будут сначала изготовить, чтобы сделать ваш продукт, стоимость инструмента будет стоить от 1000 долларов США. от небольшой части до большой части стоимостью 20 тысяч долларов. после расходования такой суммы форма принадлежит вам и вы можете использовать этот инструмент для производства большего количества продуктов, пока срок службы формы не подойдет к концу.

-Качество:это одна из основных проблем, о которой думают многие клиенты при изготовлении массовых продуктов, обычно после проверки образцов T1 проблем не возникает, и количество FAI проходит проверку, начинается процесс массового впрыска, во время впрыска инструментов есть IPQC, перед отправкой будет OQC, таким образом, для производства проблема качества может контролироваться разумным образом, чтобы предотвратить возникновение больших проблем с дефектами.

4.Преимущества производства прототипов в плане разработки продукта

Быстрый прототип часто используется для проверки внешнего вида продукта или дальнейшего изучения того, как деталь или сборка связаны с другими частями, производство прототипа иногда может не быть изготовлено с использованием целевого производственного процесса. Например, у меня есть клиент, который хотел обработать 1 единицу алюминиевого стержня длиной 1,3 м с помощью ЧПУ, но конструкция является прямой, поэтому для производства необходимо использовать экструзионную форму; однако после завершения первого этапа клиенту необходимо изменить дизайн, поэтому мы должны сделать одну новую экструзионную форму для производства новых деталей. Таким образом, производство прототипов при разработке продукта является ключевым шагом для предотвращения выхода из строя инструментов в будущем производстве.

5.В заключении

Мы являемся производственной универсальной компанией, которая может создавать прототипы на ранней стадии, а также производить мелкосерийное производство с помощью быстрой оснастки или стальных форм. У нас есть менеджеры технических проектов, которые помогут следить за вашими проектами прототипов на заводах и сразу же обратятся к вам, если возникнут какие-либо проблемы во время обработки. Наша миссия состоит в том, чтобы продемонстрировать лучшее представление ваших идей и дать вам самое ясное объяснение. Мы предлагаем не только файлы твердотельных моделей с покомпонентными изображениями, но и подробные чертежи деталей для поддержки прототипа проекта. Чтобы ваши расходы были оправданными, мы также предоставим вам ведомости материалов, чтобы вы знали, что укладываетесь в бюджет своего проекта.
