В чем разница между концевой фрезой и фрезой со шпоночным пазом?

Некоторые люди не могут отличить концевые фрезы от фрез для шпоночных пазов. Хотя их использование в некоторых сценариях похоже, это не означает, что они могут заменять друг друга. Сегодня я дам вам популярную науку:концевые фрезы и фрезерование шпоночного паза. В чем разница между ножами? Как различать и использовать разные концевые фрезы?

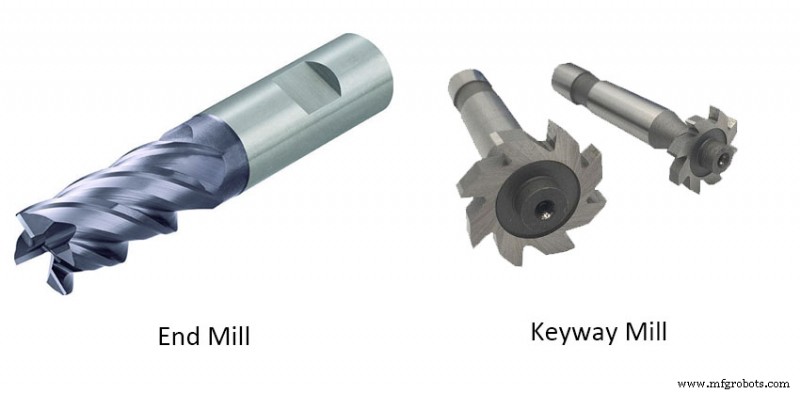

В чем разница между концевой фрезой и фрезой со шпоночным пазом?

1. Различные варианты использования

Вертикальные фрезы используются для обработки плоских или цилиндрических поверхностей, и их внешние диаметры относительно свободны, в то время как фрезы для шпоночных пазов используются для обработки шпоночных пазов, и их внешние диаметры напрямую влияют на качество соответствия шпоночных и шпоночных канавок, поэтому допуск более жесткий.

2. Количество зубов разное

Концевые фрезы обычно имеют более трех зубьев, а фрезы для шпоночных пазов обычно имеют два зуба.

3. Отличие края

Для повышения эффективности работы концевые фрезы имеют несколько полей, и чем больше диаметр, тем больше поля; Фрезы для шпоночных пазов обычно имеют 2 поля, в основном для выполнения осевой подачи, как у сверла.

4. Фид отличается

Концевая фреза не может войти в инструмент в осевом направлении и должна двигаться в радиальном направлении, чтобы в то же время войти в инструмент в осевом направлении; фреза для шпоночного паза может входить в инструмент в осевом направлении, что эквивалентно сверлу, и может просверливать отверстие с плоским дном.

Как различать и использовать разные концевые фрезы?

1. Концевые фрезы с разным количеством лезвий и разной длиной лезвий

Количество канавок выбирается в соответствии с методом резания концевой фрезы.

Например, при нарезании канавок с той же шириной резания, что и диаметр инструмента, требуется больший карман для стружки. В этом случае обычно выбирают концевую фрезу с 2 зубьями. При выполнении бокового резания с небольшой шириной резания следует отдавать предпочтение жесткости инструмента и выбирать многолезвийную концевую фрезу.

Выбор длины лезвия

Выберите оптимальную длину кромки концевой фрезы в соответствии с формой обработки, такой как глубина формы канавки. Если концевую фрезу с чрезмерно длинной режущей кромкой выбрать, ориентируясь на количество переточек, будет возникать вибрационная вибрация, что сделает невозможным полное использование характеристик концевой фрезы, что затруднит достижение высокоточной чистовой обработки. поверхность и другие неблагоприятные воздействия.

2. Концевые фрезы с разными углами наклона спирали

Чем больше угол наклона концевой фрезы, тем больше длина контакта между заготовкой и режущей кромкой. Это снижает нагрузку на режущую кромку на единицу длины, тем самым увеличивая срок службы инструмента. Однако при этом увеличится сопротивление резанию, поэтому необходимо рассмотреть возможность использования резцедержателя с высокой жесткостью зажима.

Для труднообрабатываемых материалов, таких как нержавеющая сталь с низкой теплопроводностью и большим влиянием на нагрев режущей кромки, использование концевой фрезы с большим углом наклона для резки поможет продлить срок службы инструмента. Кроме того, характеристики готовой поверхности изменяются за счет угла наклона спирали. Например, когда требуется гладкая обработка, иногда используется концевая фреза с большой спиралью.

Однако при использовании концевой фрезы с большим углом подъема спирали сопротивление резанию будет увеличиваться, а также увеличится усилие выхода инструмента с прямым углом подъема спирали, поэтому необходимо принять соответствующие меры, например, использовать державку с высоким зажимом. жесткость.

Хотя жесткость инструмента может быть обеспечена, когда жесткость заготовки низкая, например, при обработке тонких листов, иногда используется концевая фреза с небольшой спиралью.
