Копировка-ЭРО vs Проволочная ЭРО: ключевые отличия и применение

ЭРО (электроэрозионная обработка) незаменима для сверхсложных форм, недоступных фрезерованию, и для твердых материалов (титан). Это субтрактивный метод с использованием электрических разрядов. Два основных типа: копировка-ЭРО (sinker EDM) и проволочная ЭРО (wire EDM). Сравним их различия, применение, особенности и преимущества.

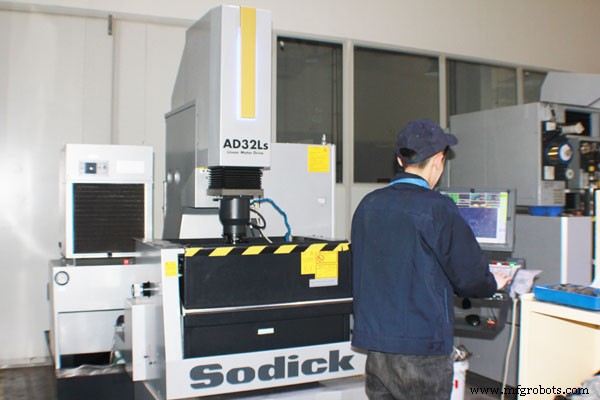

Что такое копировка-ЭРО (Sinker EDM)?

Требует: электрод, диэлектрическую жидкость, источник питания. Питание соединяет электрод и заготовку. Искра создает канал. В отличие от проволочной ЭРО, копировка-ЭРО не пррезает материал полностью. Это позволяет создавать сложные 3D-полости без напряжений в материале. Идеально для литьевых форм и штампов.

Электрод и заготовка в жидкости (масло или диэлектрическая вода). Питание создает потенциал, пробой, плазменный канал, искры. Искры следуют одна за другой. Металл основы эродируется, электрод опускается — эффект «вплывания» (sink). В итоге заготовка воспроизводит форму электрода. ЭРО быстрее обрабатывает твердые металлы — высокая промышленная эффективность.

Что такое проволочная ЭРО (Wire EDM)?

Тонкий провод режет толстый металл с точностью, недоступной обычным ЧПУ. Как и копировка-ЭРО, использует электроды и искры. Провод — электрод, искра эродирует деталь без контакта. Автоподача провода исключает его износ → повторяемая точность.

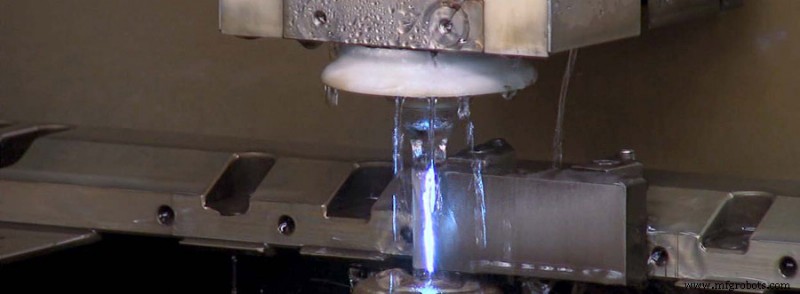

Провод натянут между двумя алмазными направляющими (сверху и снизу), движется по X/Y по командам ЧПУ (верхняя может двигаться по дополнительным осям для конических сечений). Искры между проводом и заготовкой вызывают эрозию. Диаметр провода до 20 мкм → сверхтонкие сечения. Как и в копировке-ЭРО, практика: черновая + чистовая проходы.

Ключевые отличия

Оба метода используют ток для эрозии проводящих материалов, электрод не контактирует с деталью. Главное отличие: проволочная ЭРО пррезает деталь полностью, копировка-ЭРО — нет (если не требуется). Это дает копировке-ЭРО шире применение: слепые полости/пазы, тонкие стенки, перекрестные сечения. Универсальность делает её идеальной для штампов и литьевых форм.

Применение копировка-ЭРО и проволочной ЭРО

Копировка-ЭРО — сложные полости: штампы, матрицы, литейные формы, инструментарий (особенно инструментальные стали). Лучше других дает острые внутренние углы и глубокие ребра.

Типичные задачи:

• Быстрые штампы
• Изготовление форм
• Литейные формы
• Мелкие детали
• Острые внутренние углы
• Глубокие тонкие ребра
• Слепые полости
• Слепые пазы
• Внутренние шлицы

Проволочная ЭРО — резка толстых листов твердого металла вместо традиционной обработки. Популярна для штампов, пресс-форм, проходных деталей. Без деформации детали, высокая чистота поверхности.

Типичные задачи:

• Толстые листы
• Пресс-формы (экструзия)
• Пробивные штампы
• Авто/аэро детали
• Детали с жесткими допусками
• Медицинское и стоматологическое оборудование
• Где заусенцы недопустимы
• Тонкие детали, ломающиеся при обычной обработке
