Выбор системы проводки и типов кабелей, используемых во внутренней проводке

Типы кабелей, используемых во внутренней проводке, и выбор системы проводки

Введение

Электропроводка — это просто сеть проводов, соединяющих различные аксессуары для распределения электроэнергии от щита счетчика поставщика к устройствам, которые потребляют энергию, таким как телевизоры, холодильники, вентиляторы, лампы и т. д. .

Выбор систем проводки

Прежде чем проводить проводку в здании, необходимо сделать правильный выбор в отношении типа проводки, размера и расположения вентиляторов, световых точек. При выборе любой системы электропроводки для конкретной установки ваш выбор должен основываться на технических и экономических факторах.

Как правило, при выборе конкретной системы электропроводки следует учитывать следующие факторы;

Стоимость электропроводки. Первоначальная стоимость выбранной или выбранной системы электропроводки является одним из важнейших факторов, которые следует учитывать. Он должен быть экономичным и безопасным.
Долговечность. При выборе системы электропроводки тип электропроводки должен быть прочным (долговечным), а также соответствовать надлежащим техническим характеристикам и соответствовать ожидаемому сроку службы и типу здания, в котором будет прокладываться электропроводка. Вы не должны выполнять проводку на скобах для постоянного здания, потому что проводка на скобах подходит только для временных зданий. Любая проводка должна выдерживать износ, который может возникнуть из-за неблагоприятных погодных условий. Используемые кабели должны выдерживать максимальный ток без перегрева.
Долговечность:проводка не должна портиться под воздействием погодных условий, паров, сырости и т. д. Кабели должны быть устойчивы к неблагоприятным погодным условиям и химическим воздействиям.
Доступность:оборудование, используемое в электропроводке, должно быть доступно (в пределах досягаемости) и доступно, когда возникает необходимость в изменении, расширении или обновлении.

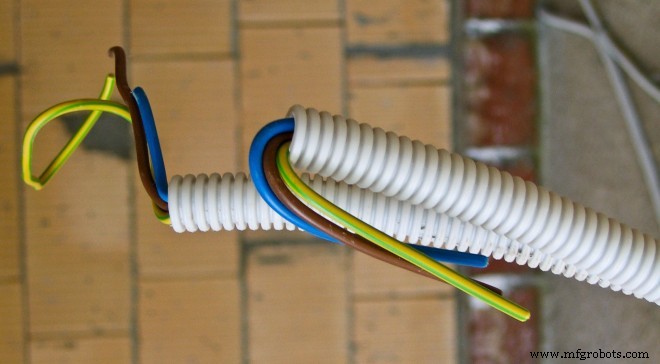

Внешний вид:электропроводка должна иметь хороший вид после установки. Если в современном здании используется проводка с зажимом или кожухом, это портит внешний вид этого здания. Кабелепроводная проводка предпочтительнее в основном для современных зданий, за исключением того, что она дорогая. Система электропроводки из ПВХ также хороша для современных зданий. Проводка из ПВХ очень популярна.
Механическая защита. Проводка должна быть защищена от механических повреждений во время использования.
Безопасность. Когда дело доходит до электропроводки, безопасность является одним из самых важных факторов, которые следует учитывать, поскольку поражение электрическим током — это то, о чем у вас не будет времени подумать. Там, где существует опасность возгорания, следует использовать кабелепровод.
Стоимость обслуживания. Используемая система электропроводки должна иметь низкие затраты на обслуживание.
Нагрузка:Типы нагрузок, потребляющих электроэнергию в здании, определяют типы используемых кабелей. Нельзя использовать трос малого диаметра для больших нагрузок. Кабели повредятся. При работе с крупными заводами также следует помнить о применяемом напряжении, а также о пожарной опасности и страховых стандартах.

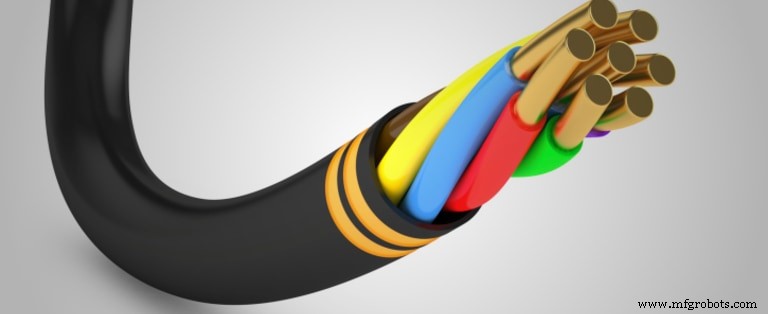

Типы кабелей, используемых во внутренней проводке

Провода, используемые для внутренней электропроводки здания, можно сгруппировать по

Используемый проводник
Количество используемых ядер
График напряжения и
Тип используемой изоляции кабеля.

По используемому проводнику: в зависимости от используемого проводящего материала кабели можно разделить на два класса:кабели с медными жилами и кабели с алюминиевыми жилами.
По количеству ядер: в зависимости от количества жил, из которых состоит кабель, кабели можно разделить на классы, известные как одножильные кабели; двухжильные кабели; трехжильные кабели.
В соответствии с классом напряжения , кабели можно разделить на (I) кабели на 250/440 В и (II) кабели на 650/1100 В.
В зависимости от типа используемой изоляции :эти типы кабелей можно разделить на следующие категории:

Кабели с вулканизированной индийской резиной (VIR) с изоляцией.
Кабели с прочной резиновой оболочкой (TRS) или с оболочкой из шин кабины (CTS).
Кабели из поливинилхлорида (ПВХ)
Кабели со свинцовой оболочкой
Всепогодные кабели
Кабели из сшитого полиэтилена
Гибкие шнуры и кабель

Гибкие кабели – это кабели, содержащие одну или несколько жил, каждая из которых состоит из группы проводов, причем диаметр жил и проводов очень мал, чтобы придать ему гибкость.

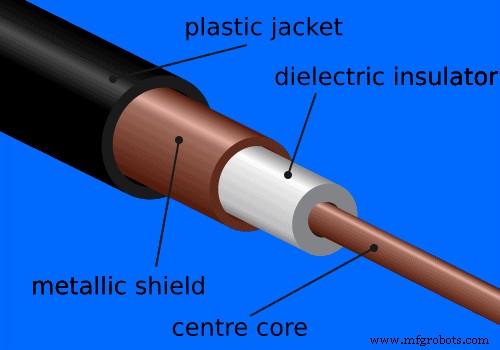

Также читайте :Почему коаксиальные кабели имеют высокую изоляцию?

Кабели используются в качестве соединительных проводов для таких целей, как держатель лампы на потолке или розетка – пусть к переносным устройствам, таким как радиоприемники, вентиляторы, держатели ламп и т. д. Они бывают разного цвета и толщины. Гибкость кабеля предотвращает его легкое повреждение. Кабели из сшитого полиэтилена и поливинилхлорида имеют полимерную изоляцию. Кабели из сшитого полиэтилена имеют больше преимуществ, поскольку они имеют высокий номинальный ток и более длительный срок службы. Они не подходят для электропроводки.

Также читайте:Как найти неисправности в кабелях? Неисправности кабеля, типы и причины

Причины, по которым кабели из ПВХ широко используются для внутренней проводки

Причины следующие:

ПВХ-изоляция обеспечивает большую гибкость кабелей
Изоляция из ПВХ обладает лучшими изоляционными свойствами
Изоляция из ПВХ не подвергается воздействию химических веществ
Изоляция из ПВХ имеет тонкий слой, что дает меньший диаметр кабелей, что позволяет разместить больше проводов в кабелепроводе заданного сечения в отличие от проводов ВИР или CTS.
