Что такое падение напряжения? Расширенный калькулятор падения напряжения с решенными примерами

Расширенный калькулятор падения напряжения с решенными примерами и формулами

Каково допустимое падение напряжения?

Согласно NEC (Национальный электротехнический кодекс) [210,19 А (1) ] FPN номер 4 и [215,2 A (3) ] FPN номер 2, допустимое падение напряжения для фидеров 3% и допустимое падение напряжения для конечной подцепи и ответвления 5% для правильной и эффективной работы.

Например, если напряжение питания 110 В , то значение допустимого падения напряжения должно быть;

Допустимое падение напряжения =110 x (3/100) = 3,3 В .

Мы уже обсуждали выбор надлежащего размера кабеля для электропроводки в системе SI и британской системе с примерами. В приведенной выше статье мы также объяснили расчет падения напряжения и формула падения напряжения, а также онлайн-калькулятор сечения кабеля.

Сегодня мы собираемся подробно рассказать о расширенном онлайн-калькуляторе падения напряжения и формулах падения напряжения с решенными примерами.

Полезно знать :Прочтите полное описание ниже калькулятора падения напряжения для лучшего объяснения, так как есть много формул расчета падения напряжения с примерами. кроме того, существует также очень простой метод расчета падения напряжения .

Также отметьте

• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
• Калькулятор размеров проводов и кабелей в AWG

Калькулятор падения напряжения (расширенный)

Введите значение и нажмите «Рассчитать». Результат будет отображаться

Примечание. Этот калькулятор также доступен в нашем бесплатном приложении Electrical Technology для Android

• Больше похожих калькуляторов для электротехники и электроники

Формулы и расчет падения напряжения

Основная формула падения напряжения .

Основная формула падения электрического напряжения:

V_D =ИК ……. (Закон Ома).

Где;

• V_D =Падение напряжения в вольтах.
• Я =ток в амперах.
• R =Сопротивление в Омах (Ом).

Но это не всегда так, и мы не можем запустить колесо системы с помощью этой базовой формулы (почему? См. также примеры ниже).

Формула падения напряжения для стального кабелепровода.

Это примерная формула падения напряжения при коэффициенте мощности, равном единице, температуре кабеля 75˚C и жилах кабеля в стальной трубе.

V_D =(2 х к хВ х я хD)/см для однофазного .

V_D =(1,732 хк хВ x I x D) / см для трех фаз .

Где;

• Cm =площадь поперечного сечения проводника в круговых милах.
• D =расстояние в одну сторону в футах.
• I =ток цепи в амперах.
• Q =отношение сопротивления переменному току к сопротивлению постоянному току (R_AC /R/_DC ) для проводника больше 2/0 для скин-эффекта.
• k =удельное сопротивление =21,2 для алюминия и 12,9 для меди.

Формула падения напряжения для однофазных цепей и цепей постоянного тока

Если длина провода указана в футах.

V_D =I × R

V_D =I × (2 × L × R / 1000)

Где;

• V_D =Падение напряжения в вольтах.
• I =ток в амперах.
• R =сопротивление провода в омах (Ом) [Ом/кфут].
• L =длина провода в футах.

И;

Если длина провода указана в метрах.

V_D =I × (2 × L × R / 1000)

Где;

• V_D =Падение напряжения в вольтах.
• I =ток в амперах.
• R =сопротивление провода в омах (Ом) [Ом/км].
• L =длина провода в метрах.

Расчет падения напряжения и формулы для трехфазной системы.

• Для трехфазной трехпроводной системы. (Соединение треугольником)

V_D =0,866 × I × R

V_D =0,866 × I × 2 × L × R/ 1000

• Для 3-фазных 4-проводных систем. (звездное соединение)

V_D <эм>= 0,5 × Я × Р

V_D <эм>= 0,5 × Я × 2 × L × Р / 1000

Где;

• V_D =Падение напряжения в вольтах.
• I =ток в амперах.
• R =сопротивление провода в омах (Ом) [Ом/км или] или (Ом/кфут).
• L =длина провода в метрах или футах.

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода в тысячах милов (круговых милах в килограммах)

   A_n =1000×d_n ² =0,025 × 92 ^{(36-n )/19,5}

Где;

• An =площадь поперечного сечения провода калибра "n" в тыс. смил.
• kcmil =круговые милы в килограммах.
• n =размер датчика.
• d =диаметр квадрата провода в дюймах ² .

Площадь поперечного сечения провода в квадратный дюйм (in ² ).

   A_n = (π/4)× д_н ² =0,000019635 × 92 ^{( 36– п)/19,5}

Где;

• An =площадь поперечного сечения провода калибра "n" в квадратных дюймах (in ² ). ).
• n =размер датчика.
• d =диаметр квадрата провода в дюймах ² .

Площадь поперечного сечения провода в тысячах милов (круговых милах в килограммах)

   A_n =(π/4) × d_n ² =0,012668 × 92 ^(36-n)/19,5

Где;

• An =площадь поперечного сечения провода калибра "n" в квадратных миллиметрах (мм ² )
• n =размер датчика.
• d =квадратный диаметр проволоки в мм ² .

Вы также можете прочитать:Как найти неисправности в кабелях? Неисправности кабеля, типы и причины

Расчет диаметра проволоки

• Формула диаметра проволоки в дюймах

d_n =0,005 × 92 ^{(36-n )/39} …. В дюймах

Где «n» – номер калибра, а «d – диаметр провода в дюймах».

• Формула диаметра проволоки в мм (миллиметрах)

d_n =0,127 × 92 ^{(36-n )/39} …. В миллиметрах (мм).

Где «n» – номер калибра, а «d – диаметр провода в мм».

Формула расчета сопротивления провода

(1).      R_n =0,3048 × 10 ⁹ × ρ / (25,4 ² × А_n )

Где;

• R =сопротивление проводников (в Ом/кФт).
• n =# размера датчика.
• ρ =rho =удельное сопротивление в (Ом·м).
• An =площадь поперечного сечения n #gauge в квадратных дюймах (in ² ).

Или;

(2) .      R_n =10 ⁹ × ρ / А_н

Где;

• R =сопротивление проводников (в Ом/км).
• n =# размера датчика.
• ρ =rho =удельное сопротивление в (Ом·м).
• An =площадь поперечного сечения n #gauge в квадратных миллиметрах (мм ² ).

Падение напряжения на конце кабеля, формула и расчет.

V_Конец =В – В_D

Где;

• V_Конец =Напряжение питания на конце кабеля.
• V =напряжение питания.
• V_D =Падение напряжения в проводниках кабеля.

Формула расчета падения напряжения для круговых мил

V_D =ρ P L I / A

Где;

• V_D =Падение напряжения в вольтах.
• ρ =rho =удельное сопротивление в (Ом – круговые милы/фут ).
• P =фазовая постоянная =2 (для однофазной системы и системы постоянного тока) и =√3 =1,732 (для трехфазной системы)
• L = длина провода в футах.
• A =площадь провода в круговых милах.

Как рассчитать падение напряжения в медном проводнике (1 и 3 фазы)?

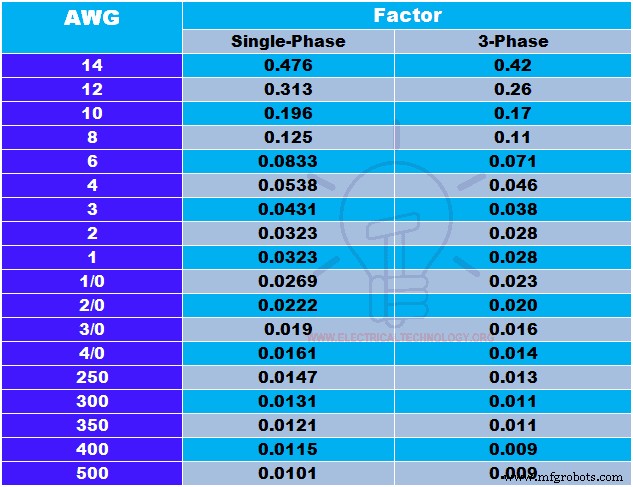

Падение напряжения в медных проводниках можно рассчитать по приведенной ниже простой и легкой формуле с помощью следующей таблицы.

V_D =f x I … L =100 футов

Где;

• f =коэффициент из таблицы ниже.
• I =Ток в амперах.
• L =длина проводника в футах (100 футов).

(См. решенный пример под таблицей для лучшего понимания)

Пример решения по расчету падения напряжения

Пример :Предположим, напряжение составляет 220 В, одна фаза, ток составляет 5 А, длина проводника составляет 100 футов, а калибр провода (AWG) равен #8. Рассчитать падение напряжения?

Решение:

Падение напряжения можно найти по следующей формуле
V_D =f x I … L =100 футов

Поскольку коэффициент для проводника №8 AWG равен 0,125 (из приведенной выше таблицы). Теперь подставим значения в приведенную выше формулу.

В_Д =0,125 x 5A x (для 100 футов)

В_Д =Падение напряжения =0,625 В.

P.S. Приведенный выше калькулятор падения напряжения дает приблизительные значения, и мы не гарантируем 100% точные результаты, поскольку результаты могут отличаться в зависимости от различных и реальных кабелей, проводников, проводов и различного удельного сопротивления материала, количества жил в проводе, температуры и погодных условий, кабелепровода и ПВХ и т. д.
