Руководство по заказным прокладкам

Прокладки представляют собой механические уплотнения, которые заполняют пространство между двумя или более сопрягаемыми поверхностями. Инженеры и дизайнеры используют прокладки в электронных корпусах для защиты внутренних компонентов от пыли, мусора и влаги.

При попытке создать надлежащее уплотнение для ваших корпусов необходимо учитывать множество факторов, таких как тип конструкции корпуса, окружающая среда, температура и многое другое.

Здесь, в Protocase, мы можем изготовить прокладки на заказ в соответствии с вашими требованиями быстро, всего за 2-3 дня, без минимального заказа. Это руководство по изготовлению прокладок содержит важную информацию о выборе правильного материала для ваших конкретных потребностей, ограничений и процесса заказа в Protocase.

Материалы прокладок

Прежде чем заказывать и устанавливать новую прокладку, важно выбрать подходящий для вашей конструкции материал. В Protocase мы предлагаем несколько различных вариантов материалов, каждый из которых обладает своими уникальными преимуществами и преимуществами.

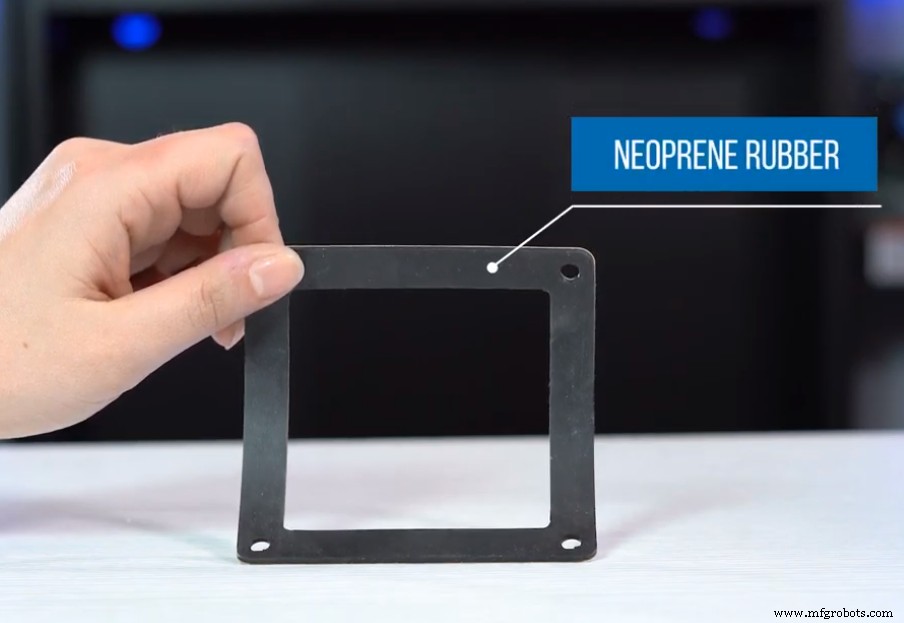

Неопреновый каучук: Это высокопрочный материал, который часто используется для наружного и морского применения.

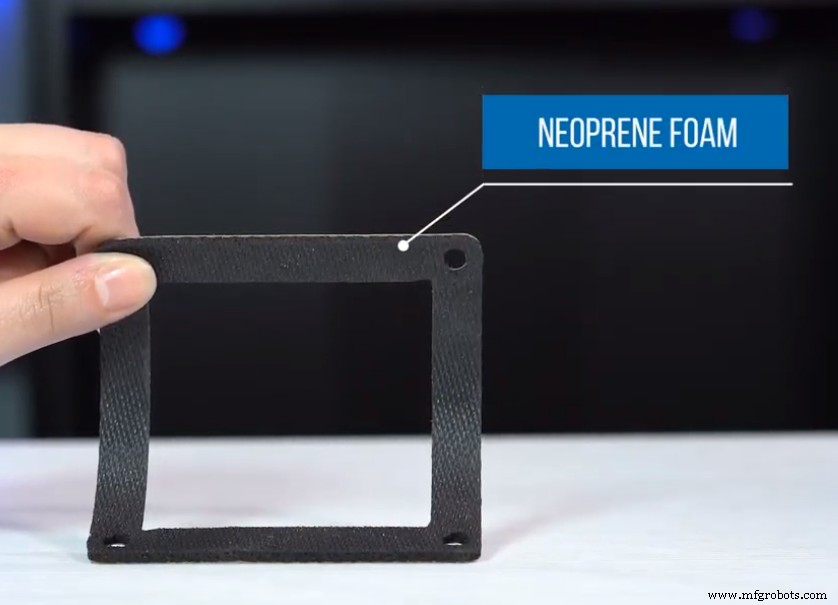

Неопреновая пена: Также известный как Monarch, представляет собой мягкую, гибкую и прочную губчатую резину, которая обеспечивает хорошую тепло- и влагоизоляцию.

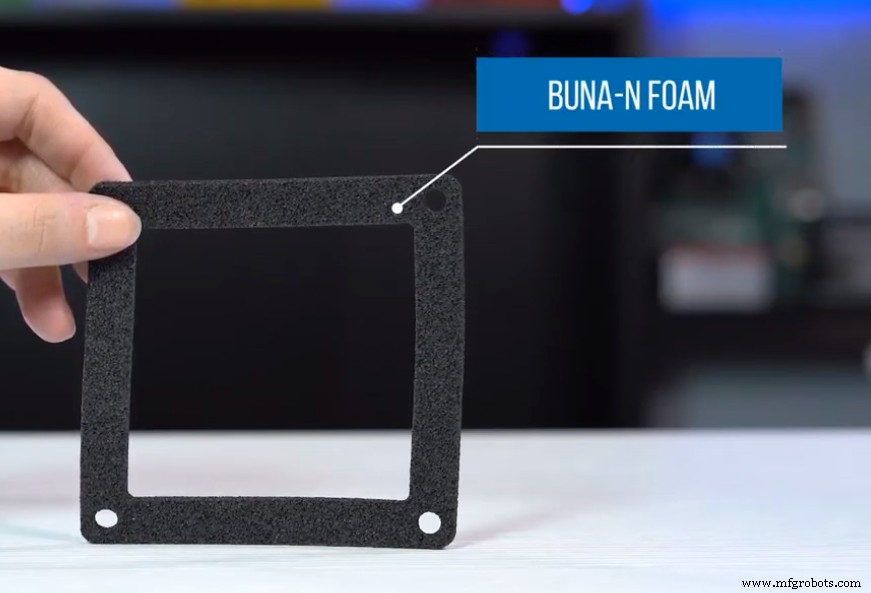

Пена Buna-N: Этот тип материала соответствует требованиям пожаротушения UL. Пена Buna-N изготовлена ​​из смеси Buna-N, неопрена и винила. Пена Buna-N обладает хорошей маслостойкостью и препятствует поглощению воды, воздуха и газов.

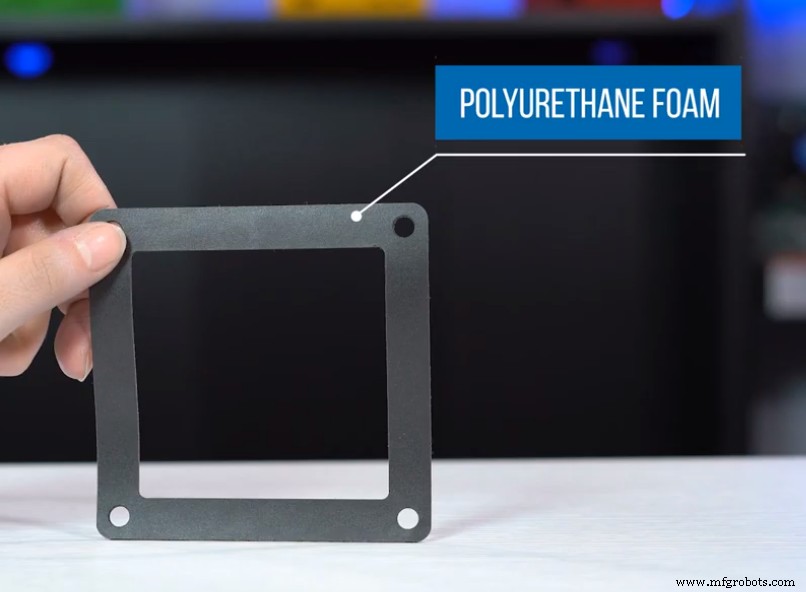

Пенополиуретан: Этот материал может быстро восстановить форму даже после длительного сжатия. Этот материал выдерживает износ, вызванный трением и царапаньем. Ячеистая структура пенополиуретана позволяет поглощать воду, воздух и газы. Этот материал лучше всего подходит для поглощения ударов и вибрации.

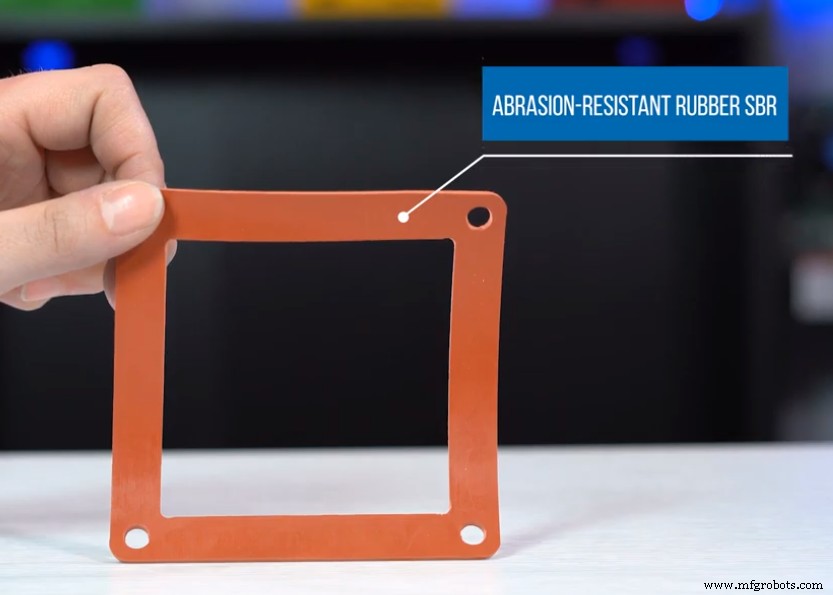

Износостойкая резина SBR: SBR означает бутадиен-стирольный каучук. Этот тип материала тверже и обеспечивает лучшую стойкость к истиранию, чем натуральный каучук. SBR не рекомендуется для наружного использования.

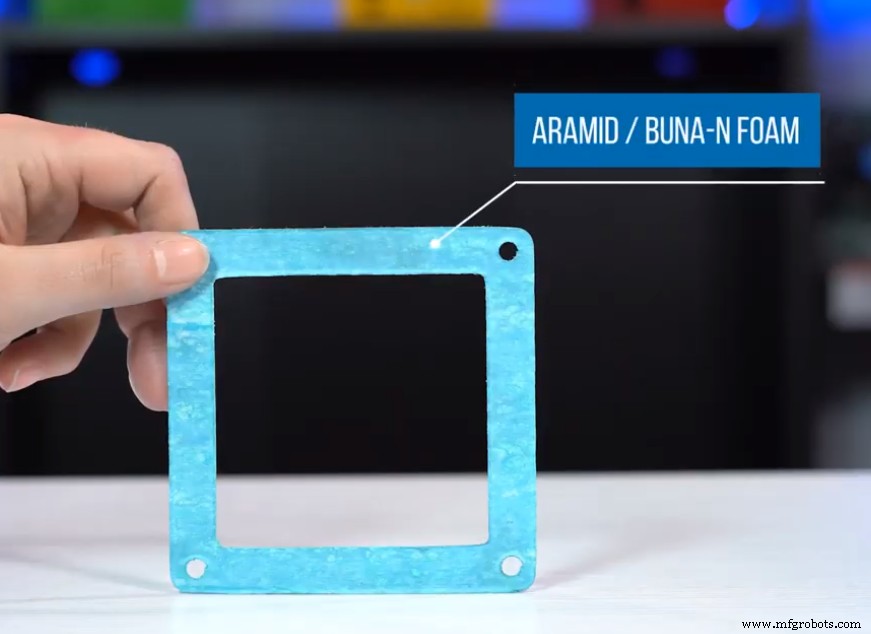

Арамид/Буна-N: Этот тип материала изготовлен из смеси арамидного волокна и каучука Buna-N, что создает материал, устойчивый к маслам, воде и этилену.

Руководство по толщине нестандартных прокладок

Прокладочные материалы часто предлагаются различной толщины и обычно имеют соответствующий твердомер. Дюрометр относится к твердости материала. По сути, дюрометр измеряет сопротивление материала постоянному вдавливанию. Чем выше твердость, тем тверже материал.

Например, на изображении ниже показана высокопрочная универсальная неопреновая резина, которую мы храним. Один из них имеет твердость 70 А, а другой — 30 А.

При выборе материала и толщины прокладки обязательно учитывайте ее твердость в соответствии с вашими конкретными требованиями.

Пользовательские ограничения прокладок

Конечно, ограничения на прокладки, обсуждаемые в этом блоге, будут относиться к нашим конкретным возможностям обработки здесь, в Protocase, поскольку мы не можем говорить с другими производителями. Итак, давайте углубимся.

При выборе материала он должен соответствовать минимальной жесткости для обеспечения точного реза — мы рекомендуем по возможности придерживаться жесткости от 30 до 70 А. При необходимости мы можем использовать более мягкие материалы, но точность резки может пострадать.

Что касается толщины, мы можем разместить от ¼ до 1/64 дюйма; однако материалы прокладок, которые мы храним, варьируются от 1/8” до 1/16”. Вы можете увидеть полный список имеющихся материалов здесь.

Есть также несколько ограничений, которые следует учитывать для размеров детали и выреза. Допуск нашего фрезерного станка с ЧПУ для резки прокладок составляет +/- 0,030 дюйма. Для общего минимального размера ваша прокладка должна быть более 1,25 дюйма в диаметре. Наименьший диаметр отверстия, который мы можем использовать, составляет 0,060 дюйма.

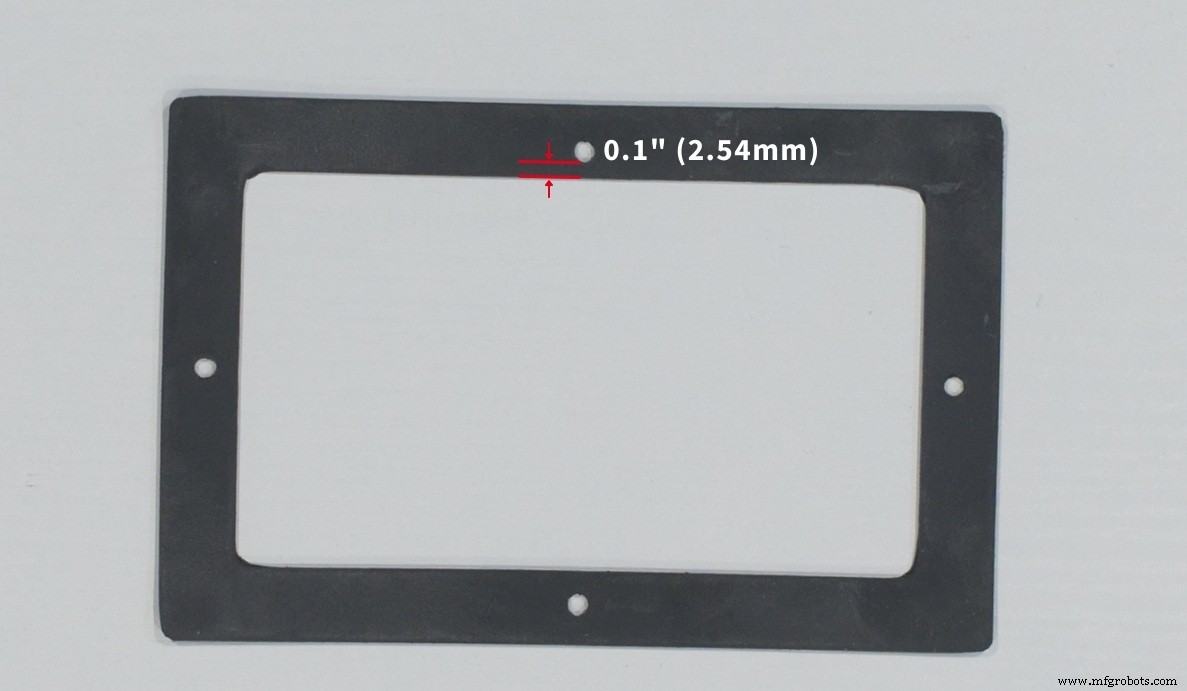

И, наконец, важно убедиться, что касательная любого выреза в прокладке должна составлять не менее 0,1 дюйма между ним и ближайшим вырезом (или краем прокладки).

Заказ пользовательских прокладок в Protocase

Наша цель — максимально упростить проектирование, расчет стоимости и заказ корпусов, панелей и деталей по индивидуальному заказу.

Точно так же, когда речь идет о прокладках Protocase, изготовленных по индивидуальному заказу, мы можем создать ваш дизайн несколькими различными способами.

<ол тип="1">

Отправьте нам проект CAD нужной вам прокладки. На нашем веб-сайте перечислены все форматы файлов, которые мы принимаем.

Отправьте нам эскиз или подробный чертеж , или вы также можете отправить нам фотографию (для точности фото в высоком разрешении лучший!). Наша команда создаст для вас модель прокладки. Помимо фотографий или рисунков, вам необходимо указать как минимум два точных размера. для требуемой прокладки.

Воспользуйтесь услугами нашей команды дизайнеров. Они здесь, чтобы сделать работу по дизайну для вас, если другие варианты не оптимальны, или у вас очень мало времени.

Когда ваши прокладки созданы, наша команда может либо установить их непосредственно на ваши индивидуальные корпуса — если вы также заказали корпуса для своего проекта. Или мы можем отправить их неустановленными, если вы этого хотите.

Совет эксперта: Если прокладка находится между крышкой и основанием корпуса, рекомендуется, чтобы наша команда сначала установила ее, чтобы обеспечить надлежащее прилегание деталей, прежде чем она покинет наше производственное предприятие.

Свяжитесь с нами, если вам нужна одна прокладка, несколько заказных прокладок или целый комплект корпусов с прокладками. Мы можем помочь вам сохранить ваш проект, делая то, что вам нужно быстро!
