Как оптимизировать электрические проекты с помощью E3.schematic

В этой статье вы можете ознакомиться с некоторыми интеллектуальными функциями модуля E3.schematic, такими как автоматическая вставка разъемов и настройка проводов в соединениях проекта. Смотрите полную видео статью и оптимизируйте свои проекты!

Предварительный просмотр в проекте

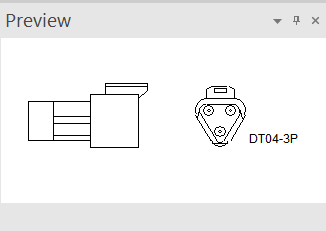

Компоненты перетаскиваются из базы данных и добавляются на лист проекта, где они становятся устройствами. В этом случае E3.series позволяет предварительный просмотр в окне ниже.

Если вы не включили его, просто щелкните правой кнопкой мыши область в верхнем меню и выберите «Предварительный просмотр».

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Множественные соединения и автоматические совместимые соединители

Затем выполняется одновременное подключение ко всем разъемам. Для этого используется вариант подключения «Мульти-подключение». Таким образом, при выборе региона, в который вы хотите вставить соединения, совместимые соединители автоматически генерируются E3.series и уже доступны в таблице «Устройства» проекта.

После выполнения соединений провода быстро вставляются с помощью параметра «Вставить провод по умолчанию».

Все провода, добавленные этим методом, указываются в следующих окнах:

Другими словами, в данном случае мы используем тип H07V-K / 1,5-BK.

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Размер и конфигурации сегмента

Размер сегмента можно просмотреть, щелкнув правой кнопкой мыши соединение и «Диаметр сегмента».

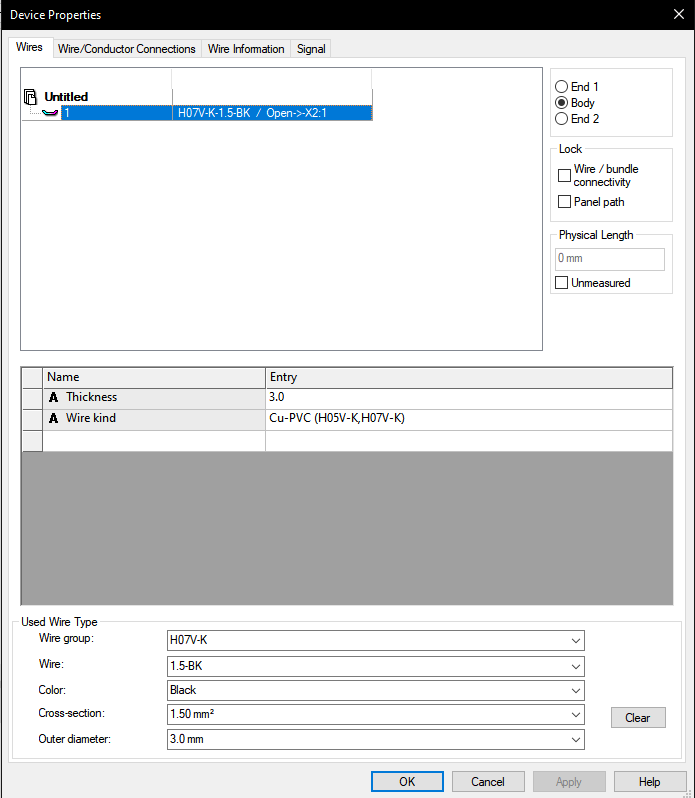

В конце можно измерить и изменить свойства провода, вставленного в таблицу «Устройства» -> «Провода», и щелчком правой кнопкой мыши выберите «Свойства провода ...». Была выбрана новая пряжа типа FLR4Y-A / 2,5-RD.
