Закон Ома - как напряжение, ток и сопротивление связаны

Первая и, возможно, самая важная взаимосвязь между током, напряжением и сопротивлением называется законом Ома, который был открыт Георгом Симоном Омом и опубликован в его статье 1827 года «Гальваническая цепь, исследованная математически».

Напряжение, ток и сопротивление

Электрическая цепь образуется, когда создается токопроводящий путь, позволяющий электрическому заряду непрерывно перемещаться. Это непрерывное движение электрического заряда по проводникам цепи называется током . , и его часто называют «потоком», как поток жидкости через полую трубу.

Сила, побуждающая носители заряда «течь» в цепи, называется напряжением . . Напряжение - это особая мера потенциальной энергии, которая всегда относительна между двумя точками.

Когда мы говорим об определенном напряжении, присутствующем в цепи, мы имеем в виду измерение того, насколько потенциал энергия существует для перемещения носителей заряда из одной конкретной точки в этой цепи в другую конкретную точку. Без ссылки на два В частности, термин «напряжение» не имеет значения.

Ток имеет тенденцию проходить через проводники с некоторой степенью трения или сопротивления движению. Это противодействие движению более правильно называется сопротивлением . . Сила тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующего прохождению тока.

Как и напряжение, сопротивление - это величина, относительная между двумя точками. По этой причине величины напряжения и сопротивления часто указываются как «между» или «поперек» двух точек в цепи.

Единицы измерения:вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, мы должны уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любой другой вид физической величины. Для массы мы можем использовать единицы «килограмм» или «грамм».

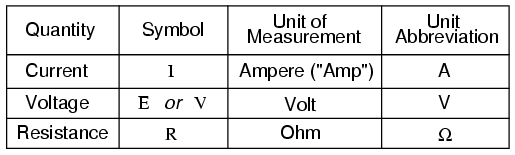

Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. Вот стандартные единицы измерения электрического тока, напряжения и сопротивления:

«Символ», присвоенный каждой величине, представляет собой стандартную букву алфавита, используемую для представления этой величины в алгебраическом уравнении. Подобные стандартизированные буквы распространены в физических и технических дисциплинах и признаны во всем мире.

«Аббревиатура единицы» для каждой величины представляет собой алфавитный символ, используемый в качестве сокращенного обозначения для ее конкретной единицы измерения. И да, этот странно выглядящий символ «подкова» - это заглавная греческая буква Ω, просто символ в иностранном алфавит (приношу свои извинения всем читателям на греческом языке).

Каждая единица измерения названа в честь известного экспериментатора в области электричества: amp после француза Андре М. Ампера вольт после итальянца Алессандро Вольта и ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя, тогда как «I» для тока кажется немного странным. Считается, что буква «I» должна обозначать «интенсивность» (потока заряда), а другой символ напряжения, «E», означает «электродвижущую силу». Судя по исследованиям, которые мне удалось провести, можно сказать, что есть некоторые споры о значении слова «я»

Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах зарезервировано «E» для обозначения напряжения на источнике (таком как батарея или генератор) и «V» для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (называемого «мгновенным» значением). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», в то время как пик напряжения при ударе молнии в тот самый момент, когда он попадает в линию электропередачи, скорее всего, будет быть обозначено строчной буквой «e» (или строчной буквой «v»), чтобы обозначить это значение как имеющееся в один момент времени.

Это же соглашение о нижнем регистре справедливо и для тока:строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений постоянного тока (DC), которые стабильны во времени, будут обозначены заглавными буквами.

Кулон и электрический заряд

Одной из основополагающих единиц измерения электрических параметров, которую часто преподают в начале курсов электроники, но нечасто используют впоследствии, является единица кулон . , который является мерой электрического заряда, пропорционального количеству электронов в несбалансированном состоянии. Один кулон заряда равен 6 250 000 000 000 000 000 электронов.

Символом количества электрического заряда является заглавная буква «Q», а единица измерения кулонов обозначается заглавной буквой «C». Бывает так, что единица измерения тока, ампер, равна 1 кулону заряда, проходящего через заданную точку в цепи за 1 секунду. В этих терминах ток - это скорость движения электрического заряда . через проводник.

Как указывалось ранее, напряжение - это мера потенциальной энергии на единицу заряда . доступны, чтобы мотивировать текущий поток из одной точки в другую. Прежде чем мы сможем точно определить, что такое «вольт», мы должны понять, как измерить эту величину, которую мы называем «потенциальной энергией». Общей единицей измерения энергии любого вида является джоуль . , равное количеству работы, выполняемой силой в 1 ньютон, возникающей при движении на 1 метр (в том же направлении).

В британских подразделениях это чуть меньше 3/4 фунта силы, приложенной на расстоянии 1 фута. Проще говоря, требуется около 1 джоуля энергии, чтобы поднять гирю весом 3/4 фунта на 1 фут от земли или перетащить что-то на расстояние 1 фут, используя параллельную тяговую силу 3/4 фунта. В этих научных терминах 1 вольт равен 1 джоулю электрической потенциальной энергии на (деленный на) 1 кулон заряда. Таким образом, 9-вольтовая батарея выделяет 9 джоулей энергии на каждый кулон заряда, проходящего через цепь.

Эти единицы и символы электрических величин станут очень важны, когда мы начнем исследовать взаимосвязи между ними в цепях.

Уравнение закона Ома

Основное открытие Ома заключалось в том, что величина электрического тока, протекающего через металлический проводник в цепи, прямо пропорциональна напряжению, приложенному к нему при любой заданной температуре. Ом выразил свое открытие в виде простого уравнения, описывающего взаимосвязь напряжения, тока и сопротивления:

В этом алгебраическом выражении напряжение (E) равно току (I), умноженному на сопротивление (R). Используя методы алгебры, мы можем преобразовать это уравнение в два варианта, решая для I и R соответственно:

Анализ простых схем с помощью закона Ома

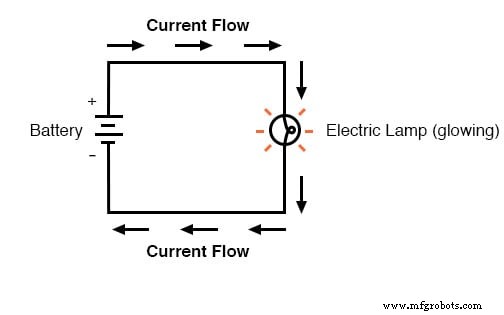

Давайте посмотрим, как эти уравнения могут работать, чтобы помочь нам анализировать простые схемы:

В приведенной выше схеме есть только один источник напряжения (батарея слева) и только один источник сопротивления току (лампа справа). Это позволяет очень легко применять закон Ома. Если нам известны значения любых двух из трех величин (напряжения, тока и сопротивления) в этой цепи, мы можем использовать закон Ома для определения третьей.

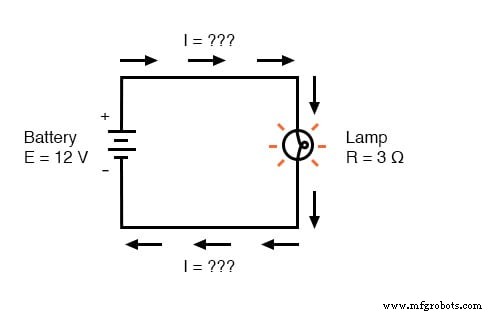

В этом первом примере мы рассчитаем величину тока (I) в цепи, учитывая значения напряжения (E) и сопротивления (R):

Какая сила тока (I) в этой цепи?

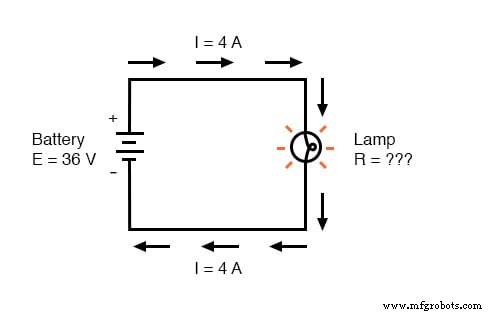

В этом втором примере мы рассчитаем величину сопротивления (R) в цепи, учитывая значения напряжения (E) и тока (I):

Какое сопротивление (R) предлагает лампа?

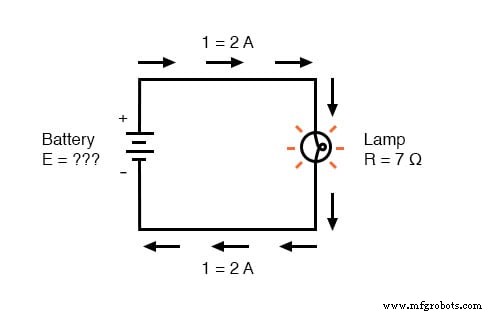

В последнем примере мы рассчитаем величину напряжения, подаваемого батареей, с учетом значений тока (I) и сопротивления (R):

Какое напряжение обеспечивает аккумулятор?

Техника треугольника закона Ома

Закон Ома - очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при изучении электричества и электроники, что серьезный студент должен запомнить его. Для тех, кто еще не знаком с алгеброй, есть уловка, чтобы запомнить, как решить для любого количества, учитывая два других.

Сначала расположите буквы E, I и R в виде треугольника следующим образом:

Если вы знаете E и I и хотите определить R, просто удалите R с картинки и посмотрите, что осталось:

Если вы знаете E и R и хотите определить I, удалите I и посмотрите, что осталось:

Наконец, если вы знаете I и R и хотите определить E, удалите E и посмотрите, что осталось:

В конце концов, вам придется быть знакомым с алгеброй, чтобы серьезно изучать электричество и электронику, но этот совет может облегчить запоминание ваших первых вычислений. Если вы знакомы с алгеброй, все, что вам нужно сделать, это зафиксировать E =IR в памяти и вывести из нее две другие формулы, когда они вам понадобятся!

ОБЗОР:

• Напряжение измеряется в вольтах . , обозначается буквами «E» или «V».
• Сила тока измеряется в амперах . , обозначается буквой «I».
• Сопротивление измеряется в омах . , обозначается буквой «R».
• Закон Ома:E =IR; I =E / R; R =E / I

СВЯЗАННЫЕ РАБОЧИЕ ТАБЛИЦЫ:

• Рабочий лист закона Ома
• Рабочий лист юридической практики Ома с ответами

Попробуйте наш калькулятор закона Ома в разделе "Инструменты".
