Как заменить сопло на Ender 3 (Pro и V2)!

Это подробное руководство о том, как заменить сопло на 3D-принтере Ender 3. Однако стоит отметить, что это руководство применимо и к большинству других 3D-принтеров, поскольку для 99 % из них процесс практически идентичен.

Я расскажу, почему вам может понадобиться сменить сопло, какие инструменты вам понадобятся и как это сделать.

Если вы не хотите проходить через все пробы и ошибки, которые мы сделали, чтобы найти идеальные настройки для создания высококачественных отпечатков на вашем Ender 3, обязательно ознакомьтесь с нашими собственными профилями Cura, разработанными специально для серии принтеров Ender 3 (вы можете получить их все всего за 7 долларов США).

Итак, без лишних слов, приступим!

Когда и почему вам может понадобиться заменить сопло?

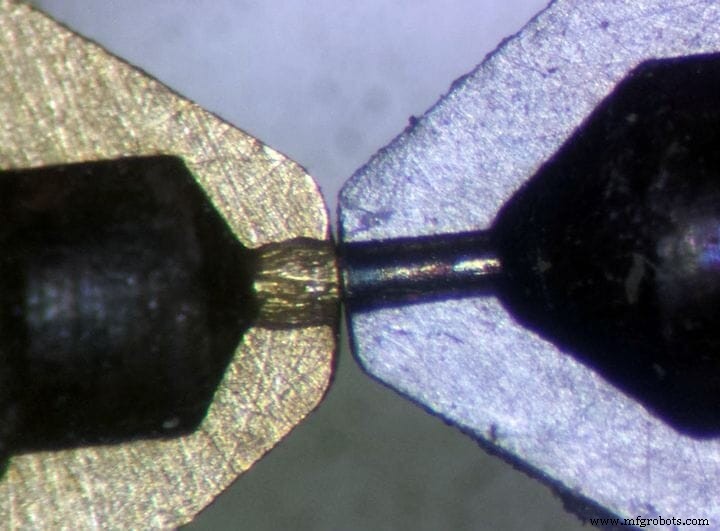

Сопла со временем изнашиваются, особенно если вы используете абразивные волокна, поэтому вам может потребоваться их замена время от времени (ссылка на мою статью, где я объясняю, как часто вы должны менять сопло), поскольку они не будут иметь возможность экструдировать нить таким же последовательным образом, как и при 3D-печати.

В дополнение к этому, изношенные форсунки могут быть более склонны к засорению, и хотя очистка и прочистка форсунки могут быть довольно простым процессом, может быть лучше просто установить новую и больше не заниматься этой проблемой. , тем более что это может произойти во время печати и привести к порче отпечатков.

Короче говоря; когда нужно заменить форсунку?

• Когда качество печати ниже, и обычное обслуживание принтера не улучшает его.
• Если форсунка изношена (в крайних случаях это хорошо видно снаружи).
• Если он забивается намного сильнее, чем раньше.

Как заменить сопло на 3D-принтере Ender 3 (Pro &V2)

Теперь, когда мы рассмотрели вопрос «Почему», пришло время перейти к вопросу «Как».

Отказ от ответственности :Снятие сопла на вашем принтере Ender 3 или любом другом принтере, если на то пошло, является довольно простым и понятным процессом, который не должен вас пугать, но есть одна вещь, которую я должен сделать абсолютно ясно, а именно не снимать насадку, пока горячий конец еще холодный , так как это может повредить сопло, блок нагревателя или даже весь хотэнд!

Поэтому всегда ВСЕГДА нагревайте горячую часть перед тем, как отвинтить насадку. , и то же самое относится к тому, когда вы вкручиваете новый, поскольку чрезмерное затягивание в холодном состоянии также может привести к некоторому повреждению, но об этом чуть позже!

Теперь вам понадобятся некоторые инструменты, чтобы заменить сопло.

Инструменты, которые вам понадобятся

Хотя некоторые инструменты, которые можно использовать для снятия сопла, уже входят в комплект поставки принтера, вам может понадобиться пара дополнительных. К счастью, такие инструменты обычно уже есть у нас дома.

Вот что вам понадобится:

• Плоскогубцы или замки для каналов (если у вас их нет, подойдут обычные плоскогубцы, если они достаточно большие).
• Комбинированный гаечный ключ (вы также можете использовать прилагаемые гаечные ключи с открытым зевом, которые поставляются с Ender 3).
• Шестигранные ключи (входящие в комплект поставки подойдут).

1. Снимите кожух вентилятора и силиконовый чехол

Чтобы получить доступ к форсунке, вам обязательно нужно будет снять кожух вентилятора, и хотя вы все еще можете открутить форсунку, не снимая кожух вентилятора, так это намного проще, и вы не рискуете что-либо повредить. .

Вот как это сделать:

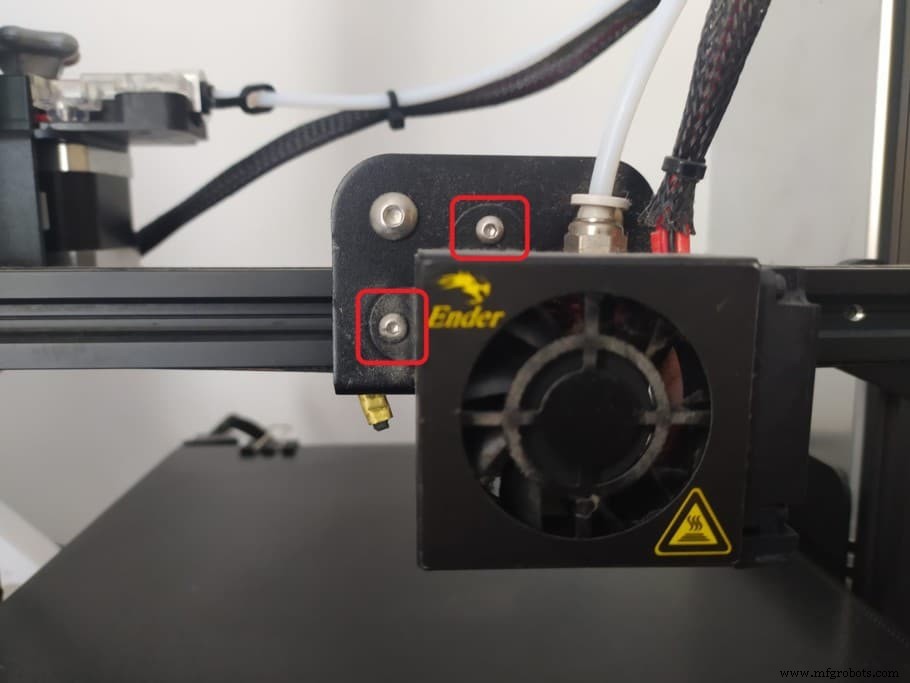

1. С помощью шестигранных ключей открутите два болта, которыми кожух вентилятора крепится к печатающей головке.

<старт ="2">

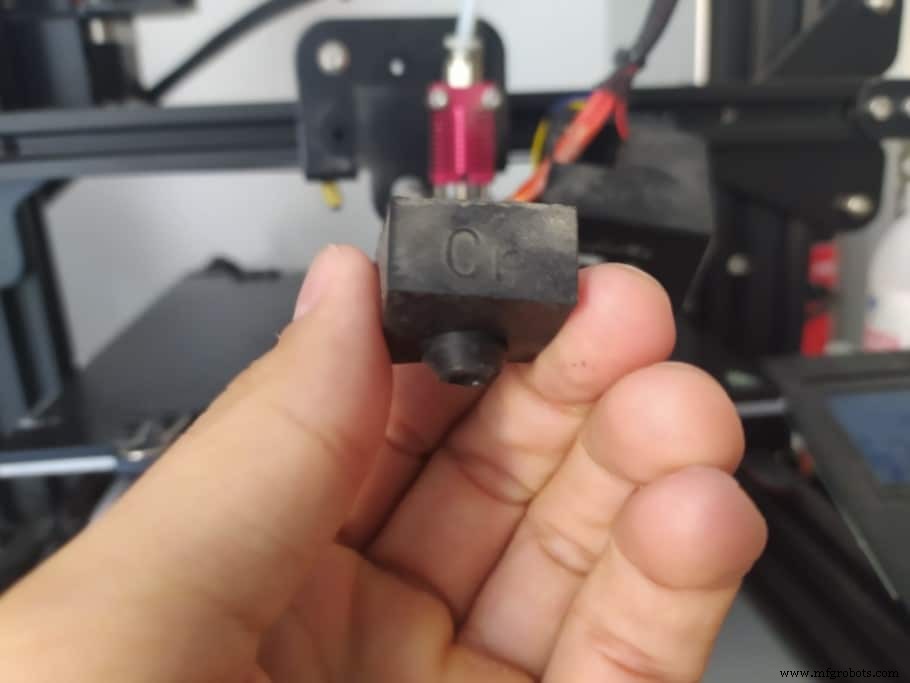

Вручную снимите силиконовый носок (дополнительные инструменты не требуются).

Теперь вы готовы перейти ко второму шагу.

2. Разогрейте горячий конец

Причина, по которой вы должны ВСЕГДА нагревать горячую часть перед снятием насадки, заключается в том, что нагревательный блок, терморазрыв, а также насадка немного расширяются, что облегчает ослабление резьбы.

Если вы этого не сделаете, вы можете повредить или полностью сломать форсунку или блок нагревателя, которые потребуют замены.

Как разогреть горячую точку на Ender 3:

<ол тип="1">

Перейдите в «Управление», затем «Температура», выберите «Насадка» и отрегулируйте температуру.

Примечание :если в сопле все еще есть нить, самое время удалить ее, прежде чем двигаться дальше.

3. Снимите насадку

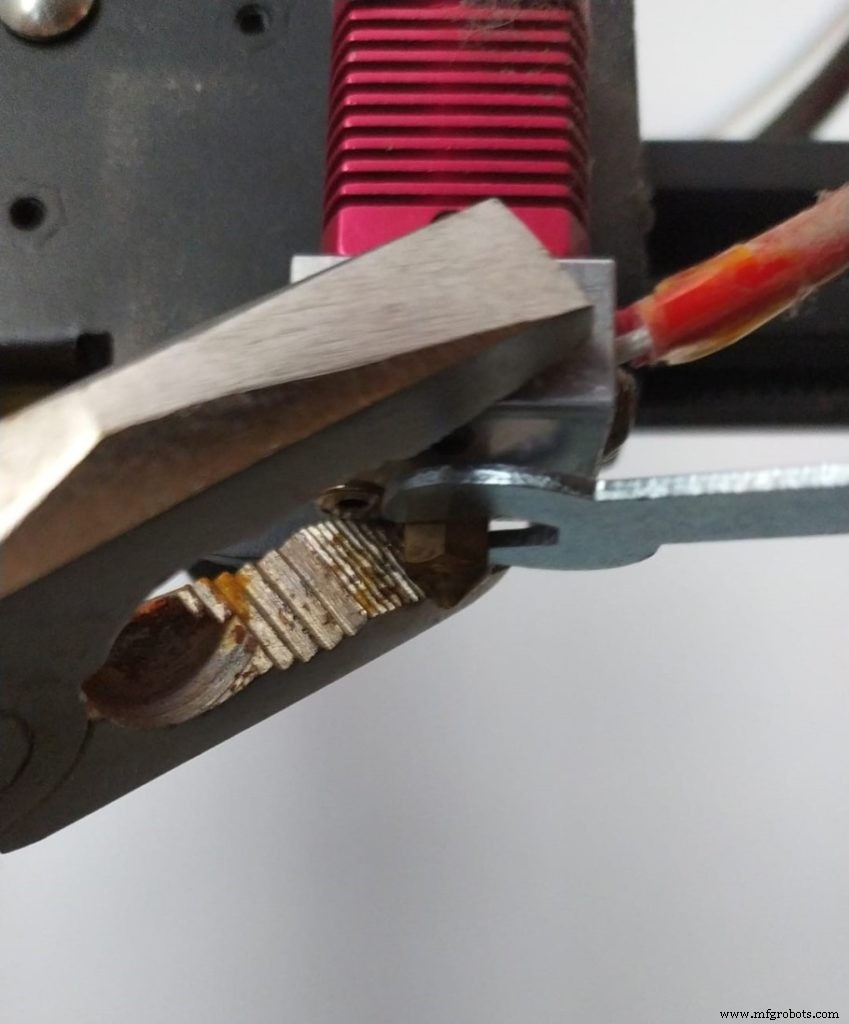

Теперь, когда горячая часть успела нагреться, вы можете использовать замки каналов или серповидные плоскогубцы, или, если у вас их нет, то обычные плоскогубцы также могут работать, если они достаточно велики, чтобы захватить нагреватель. заблокировать, чтобы он не вращался и не повредился при отвинчивании сопла.

Крепко удерживая блок нагревателя одной рукой, другой рукой возьмитесь за сопло с помощью небольшого (уже входящего в комплект) рожкового ключа и отвинтите его по часовой стрелке.

Примечание :Не делайте этого против часовой стрелки, иначе вы будете затягивать его еще сильнее, так как это также может повредить сопло или блок нагревателя.

После того, как насадка полностью отвинчена, будьте осторожны, не прикасайтесь к ней голыми руками, так как она будет очень горячей (используйте плоскогубцы, чтобы открутить последнюю часть, чтобы насадка не упала на землю).

Наконец, я бы рекомендовал дать хотэнду остыть перед установкой нового, только не затягивайте его полностью!

4. Установите новую форсунку (пока не затягивайте ее полностью)

Поскольку все успело слишком остыть, вы заметите, что насадку будет не так легко ввинтить, потому что резьба не расширилась. Тем не менее, это хорошо, поскольку позволяет нам установить сопло вручную, что значительно упрощает работу по сравнению с использованием плоскогубцев или гаечного ключа.

Вот как это сделать:

• Убедитесь, что горячий конец остыл.
• Вручную закрутите новое сопло, пока вы не сможете использовать гаечный ключ.
• Ввинчивайте сопло с помощью гаечного ключа, пока не почувствуете, что оно затягивается, но не затягивайте его слишком сильно, иначе оно может сломаться.

Вы могли заметить, что я не заставлял вас затягивать его до упора, и это потому, что теперь вам нужно снова разогреть хот-энд!

5. Нагрейте горячий конец, чтобы затянуть его в последний раз

Проделайте тот же процесс нагрева хотэнда («Контроль», затем «Температура», выберите «Сопло» и отрегулируйте температуру) и дайте ему достичь желаемой температуры (достаточно 200°C).

НЕ ЗАТЯГИВАЙТЕ СОПЛО ПОЛНОСТЬЮ, ДО НАГРЕВАНИЯ ГОРЯЧЕГО КОНЦА если вы хотите, чтобы вещи не ломались, я не могу не подчеркнуть этого!

<ол тип="1">

Нагрейте хотэнд и завершите завинчивание с помощью прилагаемого ключа.

И наконец, не затягивайте его слишком сильно. Если вы чувствуете, что зашли слишком далеко, немного отвинтите его.

Как понять, что вы слишком сильно затянули?

Что ж, на самом деле это приходит с практикой, но вы можете распечатать этот бесплатный динамометрический ключ для сопла, который позволит вам вкручивать сопло, не срывая резьбу.

Если вы не хотите проходить через все пробы и ошибки, которые мы сделали, чтобы найти идеальные настройки для создания высококачественных отпечатков на вашем Ender 3, обязательно ознакомьтесь с нашими собственными профилями Cura, разработанными специально для серии принтеров Ender 3 (вы можете получить их все всего за 7 долларов США).

Удачной печати

Вот и все, теперь вы закончили и можете возобновить печать.

Я бы порекомендовал сначала сделать пару тестовых отпечатков, чтобы убедиться, что все работает правильно, но в целом замена сопла — это простой процесс, который не создает слишком много проблем, требующих решения.

Надеюсь, эта информация была полезной!

Хорошего дня!
