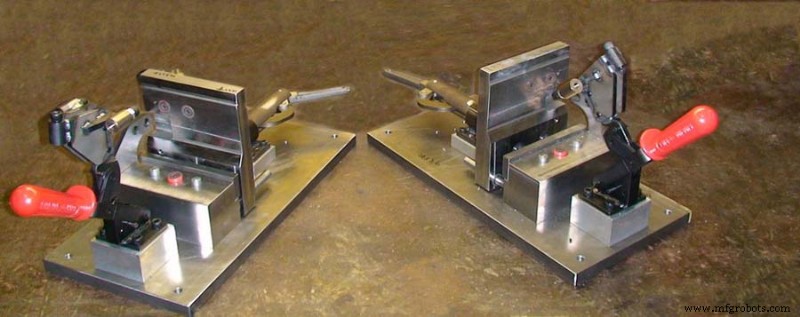

Основные требования к зажимам для ЧПУ-обрабатывающих центров

Приспособления — неотъемлемая часть ЧПУ-центров. Каждый центр использует приспособления, они различаются под изготавливаемую продукцию, требования к ним тоже разные. Общие требования схожи, но у специальных деталей свои особенности. Рассмотрим требования ЧПУ-центров к приспособлениям.

Высокая точность приспособлений

Точность ЧПУ-центров очень высока, их используют для деталей и форм с высокими требованиями к точности. Следовательно, к приспособлениям предъявляются требования высокоточного позиционирования и установки, а также к точности индексирования и позиционирования.

Приспособление должно быть удобным и быстрым при зажиме заготовки

Для выполнения требований высокоскоростной обработки на ЧПУ-центрах применяют быстрые силовой зажимы — гидравлические и пневматические, особенно для деталей с длительным циклом. К обычной гидравлической системе зажима подключают аккумулятор, компенсирующий внутренние утечки, чтобы предотвратить ослабление зажима детали.

Приспособление должно иметь хорошую доступность

ЧПУ-центр обрабатывает контактом режущего инструмента с деталью. Приспособление должно зажимать деталь, предоставляя просторное рабочее пространство для быстрого перемещения инструмента и смены режущего инструмента. Особенно для сложных деталей со множеством смен инструмента конструкция приспособления должна быть максимально простой, удобной, быстрой и открытой, чтобы инструмент легко входил и выходил, исключая столкновения с приспособлением или деталью при движении.

Приспособления должны иметь высокую адаптивность

ЧПУ-центры гибкие и многофункциональные, поэтому приспособления должны эффективно адаптироваться к разным деталям и режимам зажима.

Дополнительно учитывают:

• Направление координат приспособления должно быть фиксировано относительно системы координат станка.
• Согласовывают размерные соотношения между деталью и системой координат станка.
• При малых партиях используют комбинированные, регулируемые и другие универсальные приспособления для сокращения подготовки и экономии затрат.
• Специальные приспособления только для серийного производства, конструкция должна быть простой.
