Операции на фрезерных станках: полное руководство

Основные операции фрезерования

Фрезерный станок — один из самых универсальных станков в машиностроении. Позволяет выполнять точение, фасовку, вырезание пазов, фаски, обработку симметричных и несимметричных деталей. Рассмотрим основные виды операций.

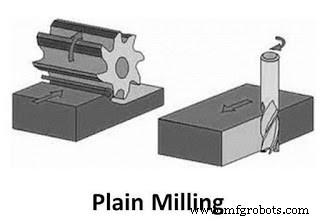

Лицевая фрезеровка (Plain Milling)

Получение плоской поверхности. Ось фрезы параллельна обрабатываемой поверхности. Самая частая операция, выполняется на любом фрезерном станке.

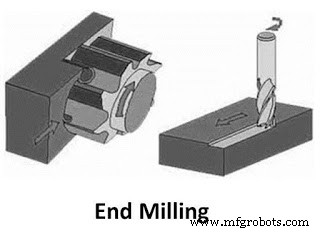

Концевая фрезеровка (End Milling)

Также для получения плоскостей, но ось фрезы перпендикулярна поверхности. Применяется для вырезания пазов, ступеней, контуров.

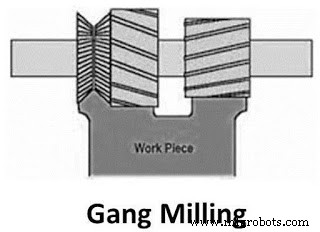

Групповая фрезеровка (Gang Milling)

На вал (арбор) устанавливают несколько фрез разного профиля и размера. Обработка сложного профиля за один проход. Экономит время на серийном производстве.

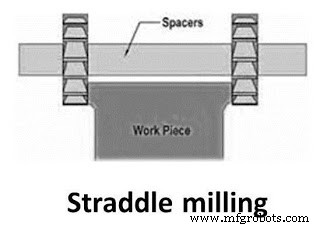

Фрезеровка параллельных плоскостей (Straddle Milling)

Две или более параллельных вертикальных поверхностей обрабатываются за один проход. Две фрезы закреплены на одном арборе по бокам заготовки.

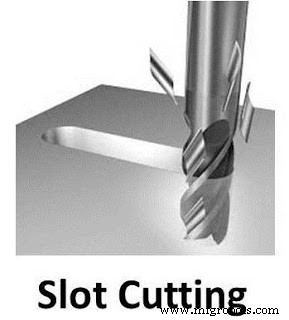

Вырезание пазов (Slotting)

Специальными пазорезами или дисковыми фрезами вырезают пазы разной формы (прямоугольные, круговые, трапецеидальные) и глубины.

Угловая фрезеровка (Angular Milling)

Обработка поверхностей, наклонённых под угол к оси фрезы. Применяются угловые фрезы или поворотная меża станка.

Другие распространённые операции

• Точение и фасовка на фрезерном станке
• Вырезание втулок и пазов под шпонки
• Сверление и растачивание отверстий
• Зубчатое фрезерование (зубчатые колёса, шлицы)
• Плановая фрезеровка крупногабаритных деталей
• Фасонная фрезеровка сложных контуров

Современные ЧПУ-фрезерные центры объединяют все эти операции в одной установке с автоматической сменой инструмента.
