Продвинутый ECG-монитор на Arduino для обнаружения частоты сердечных сокращений в реальном времени

Компоненты и материалы

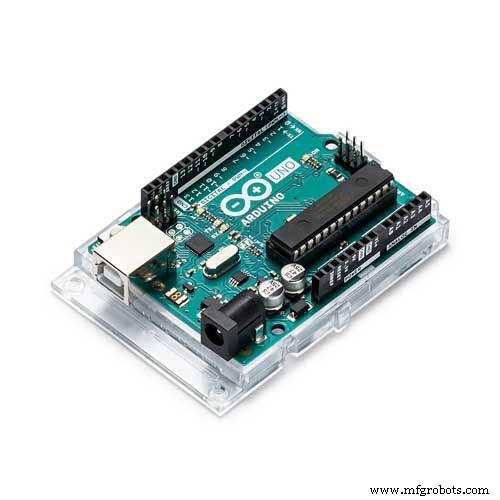

Arduino UNO	1

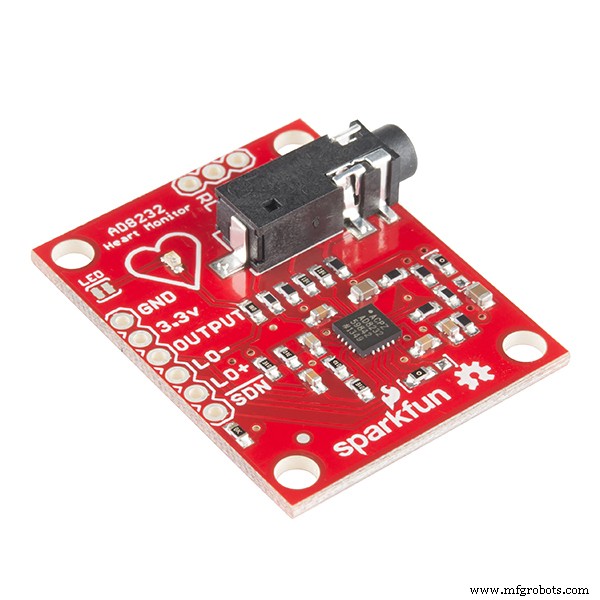

SparkFun Single Lead Heart Rate Monitor - AD8232	1
Bluetooth-модуль HC-05	1
SparkFun паяльная макетная плата Mini	1

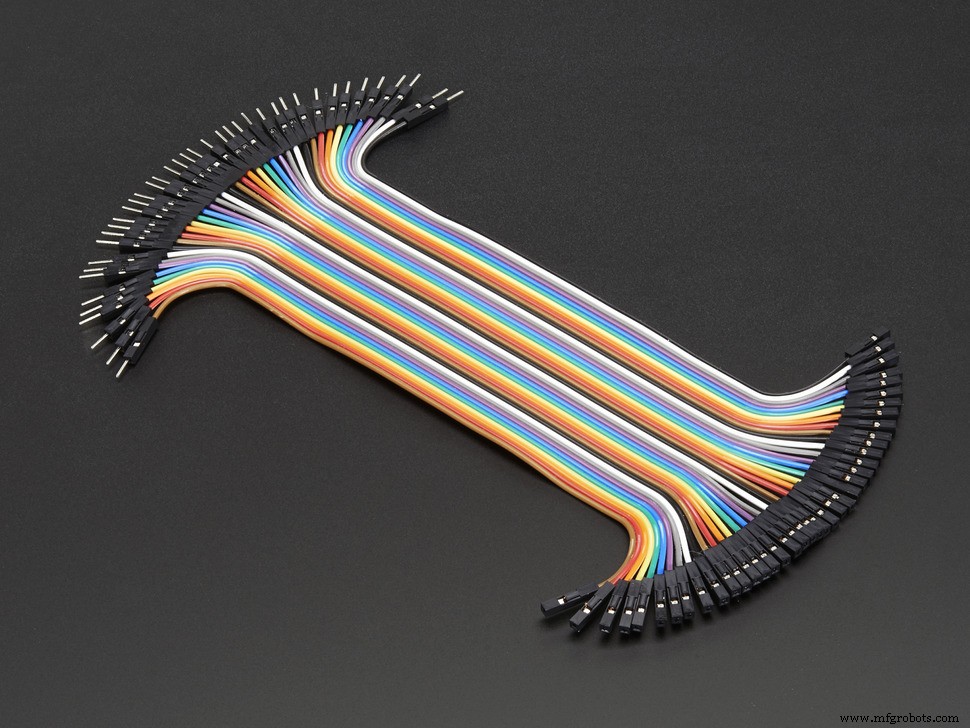

Перемычки Male/Female	15

Необходимые инструменты и оборудование

Электрическая изолента

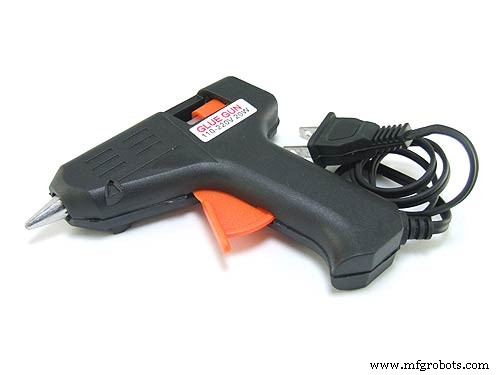

Клеевой пистолет

О проекте

Вдохновение

Читая новости, я увидел статистику смертности в год и решил создать устройство, помогающее пациентам обнаруживать нарушения электрической активности сердца и немедленно связываться с врачом. Я изучил электрическую активность сердца и придумал идею носимого IoT-монитора ЭКГ, доступного для всех. Надеюсь, это поможет врачам оперативно реагировать и предотвратить предотвратимые смерти.

Проблема

Число смертей можно снизить, если люди замечают заболевание рано и действуют немедленно, но часто оно обнаруживается только на поздних стадиях, когда профилактика уже сложна.

Решение

Это устройство покажет пациенту его живой ЭКГ. При обнаружении аномалий приложение мгновенно уведомит носителя, позвонит всем экстренным контактам и вызовит скорую в критических случаях.

Размещение компонентов

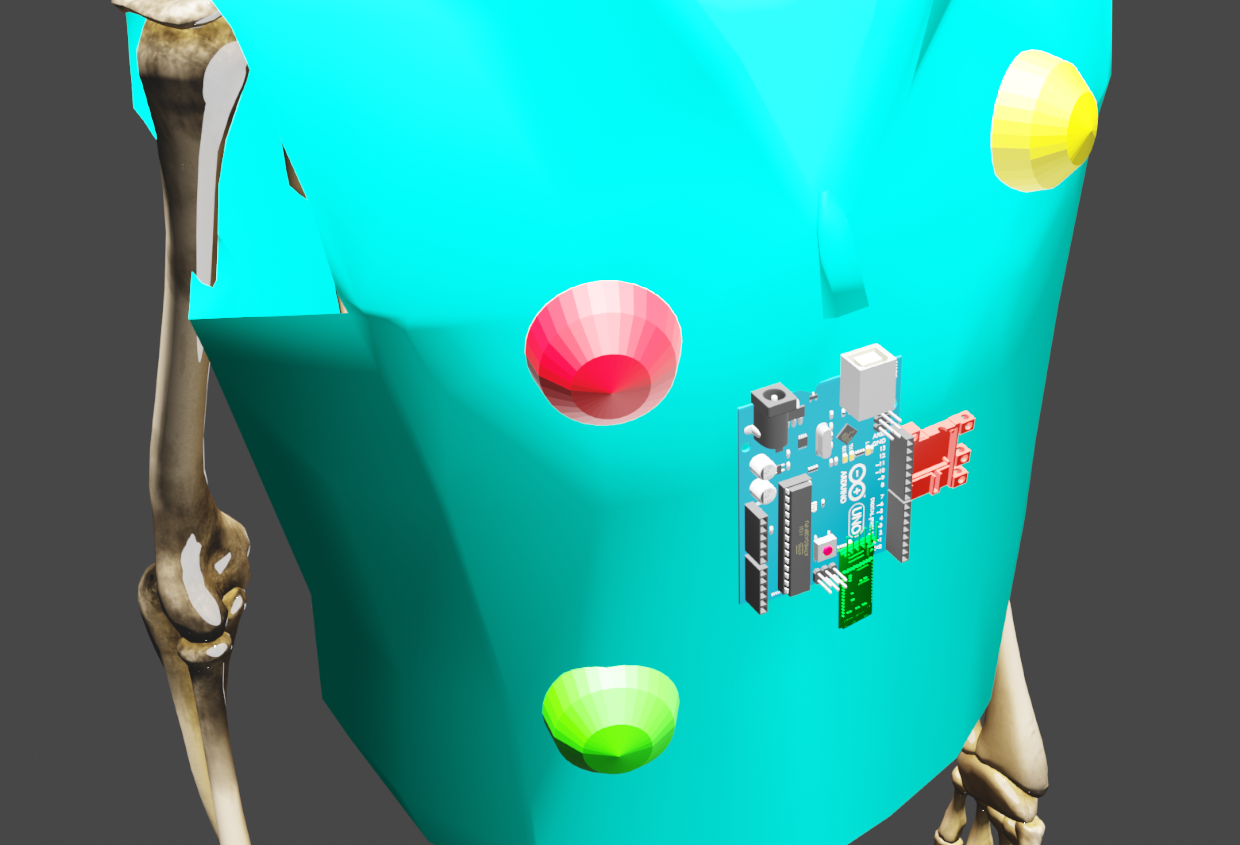

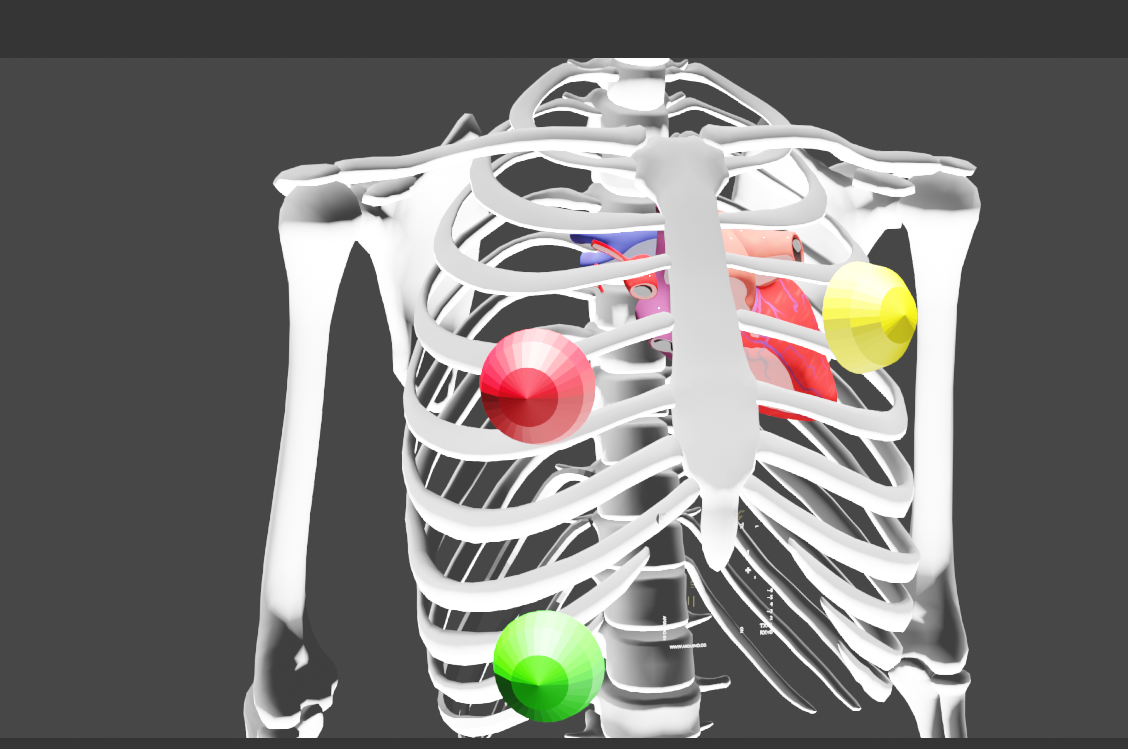

На фото показано размещение компонентов:

Демонстрация

На демонстрации все компоненты показаны отдельно для понимания работы. В финальной модели всё будет размещено на жилетке, которую надевает пациент.

Код

КодC/C++

void setup() {
  Serial.begin(9600);
  pinMode(5, INPUT);
  pinMode(6, INPUT);
}

void loop() {
  if ((digitalRead(10) == 1) || (digitalRead(11) == 1)) {
    Serial.println('!');
  } else {
    Serial.println(analogRead(A0));
  }
  delay(1);
}

Пользовательские детали и корпуса

ПЕРЕДАЙТЕ ЭТОТ .APK ФАЙЛ НА МОБИЛЬНОЕ УСТРОЙСТВО И УСТАНОВИТЕ ЕГО

ecg_final_copy_zwzYf9bqFR.apk

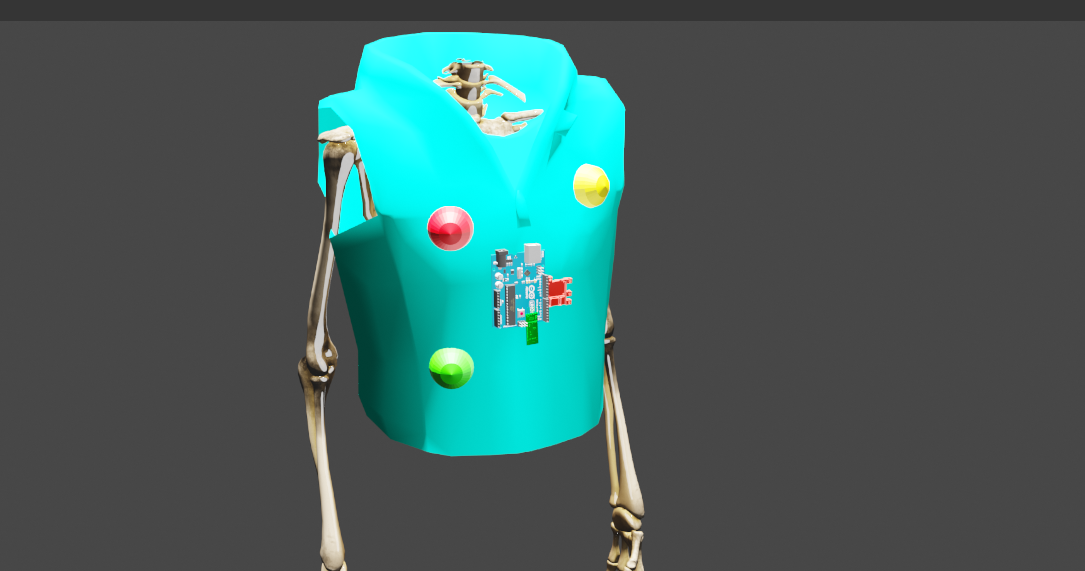

Это .obj файл проекта, показывающий все компоненты и их размещение: жилетку, скелет, сердце и все электронные компоненты

ecg_monitor_Ge2U8Oah6F.obj

Схемы
