Управление сервоприводом через веб-интерфейс на Arduino UNO с PHPoC WiFi Shield

Компоненты и материалы

Arduino UNO	1
PHPoC WiFi Shield для Arduino	1
Сервопривод Seeed	1
Перемычки	1

О проекте

Введение

Если вы новичок, рекомендую прочитать про Arduino — Сервопривод и Arduino — WiFi.

Для подключения Arduino к интернету нужен сетевой щит: Ethernet, WiFi, PHPoC или PHPoC WiFi.

Особенность PHPoC Shield — он не только даёт интернет как Ethernet/WiFi щиты, но и имеет встроенный веб-сервер для управления и мониторинга Arduino из браузера. Также поддерживает WebSocket — управление в реальном времени без перезагрузки страницы.

У PHPoC Shield есть встроенные веб-приложения. Подробнее: ссылка.

В этом проекте я изменил UI (интерфейс) веб-приложения Web Remote Control/Slide и написал код Arduino для поворота сервопривода согласно углу, полученному из браузера.

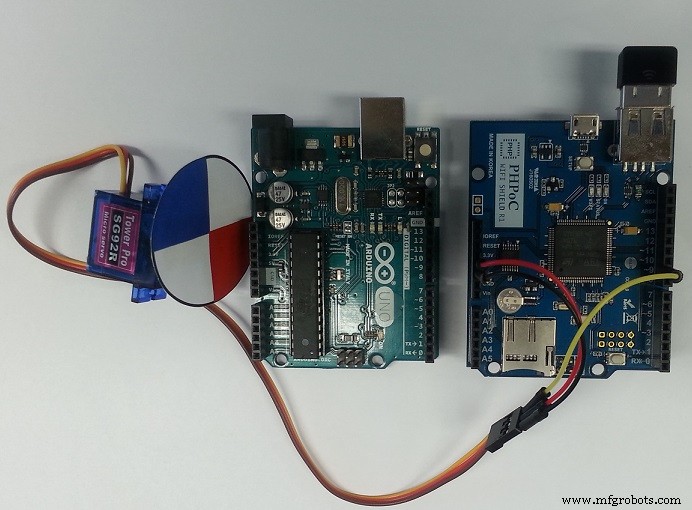

Подключение

• Установите PHPoC Shield на Arduino
• Подключите GND, VCC и сигнальный провод сервопривода к GND, 5V и пину 9 Arduino соответственно

Поток данных

Веб-браузер → PHPoC Shield → Arduino

Веб-приложение вычисляет угол на основе касания/движения мыши, отправляет его на PHPoC Shield через WebSocket. Получив данные, Shield передаёт их Arduino. Arduino поворачивает сервопривод на заданный угол.

Что нужно сделать

• Настроить WiFi для PHPoC Shield (SSID и пароль)
• Загрузить новый UI на PHPoC Shield
• Написать код Arduino

Настройка WiFi для PHPoC Shield

Инструкция: https://www.phpoc.com/support/manual/p4s-347_user_manual/contents.php?id=network_first_setup

Загрузка нового UI на PHPoC Shield

• Скачайте исходный код PHPoC remote_rotate.php (в разделе кода)
• Загрузите его на PHPoC Shield через PHPoC Debugger по инструкции

Написание кода Arduino

• Установите библиотеку PHPoC для Arduino в Arduino IDE (см. инструкцию) и перезапустите IDE
• В Arduino IDE: Файл → Примеры → Phpoc → WebRemoteSlide и Файл → Примеры → Servo → sweep
• Объедините два примера в один — получится код управления сервоприводом через веб-страницу (исходный код в разделе кода)

Тестирование

• Нажмите кнопку Serial в Arduino IDE, чтобы увидеть IP-адрес
• Откройте браузер, введите https://ваш_ip_адрес/remote_rotate.php
• Нажмите Connect и тестируйте

Лучший стартовый набор Arduino для новичка

Если ищете набор Arduino, см. The Best Arduino Kit for Beginners

Справочник функций

• Arduino — Servo Library
• Servo.attach()
• Servo.write()
• Servo.writeMicroseconds()
• Servo.read()
• Servo.attached()
• Servo.detach()
• Serial.begin()
• Serial.println()
• delay()
• for loop
• while loop
• if else
• loop()
• setup()
• String.toInt()

Код

remote_rotate.phpPHP

<!DOCTYPE html> <html> <head> <title>PHPoC Shield - Web Remote Control for Arduino</title> <meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=0.7"> <style> body { text-align: center; font-size: 15pt; } h1 { font-weight: bold; font-size: 25pt; } h2 { font-weight: bold; font-size: 15pt; } button { font-weight: bold; font-size: 15pt; } </style> <script> var canvas_width = 400, canvas_height = 400; var plate_radius = 160; var click_state = 0; var last_plate_angle = 0 var plate_angle = 0, last_angle = 0; var ws; function init() { var canvas = document.getElementById("remote"); canvas.addEventListener("touchstart", mouse_down); canvas.addEventListener("touchend", mouse_up); canvas.addEventListener("touchmove", mouse_move); canvas.addEventListener("mousedown", mouse_down); canvas.addEventListener("mouseup", mouse_up); canvas.addEventListener("mousemove", mouse_move); var ctx = canvas.getContext("2d"); ctx.translate(canvas_width / 2, canvas_height / 2); rotate_plate(0); } function connect_onclick() { if(ws == null) { var ws_host_addr = "<?echo _SERVER("HTTP_HOST")?>"; var debug = document.getElementById("debug"); if((navigator.platform.indexOf("Win") != -1) && (ws_host_addr.charAt(0) == "[")) { ws_host_addr = ws_host_addr.replace(/[\[\]]/g, ''); ws_host_addr = ws_host_addr.replace(/:/g, "-"); ws_host_addr += ".ipv6-literal.net"; } ws = new WebSocket("ws://" + ws_host_addr + "/remote_slide", "text.phpoc"); document.getElementById("ws_state").innerHTML = "CONNECTING"; ws.onopen = ws_onopen; ws.onclose = ws_onclose; ws.onmessage = ws_onmessage; } else ws.close(); } function ws_onopen() { document.getElementById("ws_state").innerHTML = "<font color='blue'>CONNECTED</font>"; document.getElementById("bt_connect").innerHTML = "Disconnect"; } function ws_onclose() { document.getElementById("ws_state").innerHTML = "<font color='gray'>CLOSED</font>"; document.getElementById("bt_connect").innerHTML = "Connect"; ws.onopen = null; ws.onclose = null; ws.onmessage = null; ws = null; } function ws_onmessage(e_msg) { e_msg = e_msg || window.event; alert("msg : " + e_msg.data); } function rotate_plate(angle) { var canvas = document.getElementById("remote"); var ctx = canvas.getContext("2d"); ctx.clearRect(-canvas_width / 2, -canvas_height / 2, canvas_width, canvas_height); ctx.rotate(angle / 180 * Math.PI); ctx.strokeStyle="red"; ctx.fillStyle="red"; ctx.beginPath(); ctx.arc(0, 0, plate_radius, Math.PI, Math.PI * 1.5); ctx.lineTo(0, 0); ctx.lineTo(-plate_radius, 0); ctx.fill(); ctx.stroke(); ctx.strokeStyle="blue"; ctx.fillStyle="blue"; ctx.beginPath(); ctx.arc(0, 0, plate_radius, 0, Math.PI / 2); ctx.lineTo(0, 0); ctx.lineTo(plate_radius, 0); ctx.fill(); ctx.stroke(); ctx.strokeStyle="black"; ctx.arc(0, 0, plate_radius, 0, Math.PI * 2); ctx.stroke(); ctx.rotate(-angle / 180 * Math.PI); } function mouse_down() { if(ws == null) return; var dist_min, dist_max, dist; event.preventDefault(); if(event.offsetX) { x = event.offsetX - canvas_width / 2; y = canvas_height / 2 - event.offsetY; dist_min = 40; dist_max = plate_radius; } else if(event.layerX) { x = event.layerX - canvas_width / 2; y = canvas_height / 2 - event.layerY; dist_min = 40; dist_max = canvas_width / 2; } else { x = (Math.round(event.touches[0].pageX - event.touches[0].target.offsetLeft)) - canvas_width / 2; y = canvas_height / 2 - (Math.round(event.touches[0].pageY - event.touches[0].target.offsetTop)); dist_min = 40; dist_max = canvas_width / 2; } var dist = Math.round(Math.sqrt(x * x + y * y)); if((dist > dist_min) && (dist < dist_max)) { click_state = 1; last_angle = Math.round(Math.atan2(y, x) / Math.PI * 180); } } function mouse_up() { if(ws == null) return; event.preventDefault(); click_state = 0; } function mouse_move() { if(ws == null) return; var dist_min, dist_max, angle, dist; event.preventDefault(); if(!click_state) return; if(event.offsetX) { x = event.offsetX - canvas_width / 2; y = canvas_height / 2 - event.offsetY; dist_min = 40; dist_max = plate_radius; } else if(event.layerX) { x = event.layerX - canvas_width / 2; y = canvas_height / 2 - event.layerY; dist_min = 40; dist_max = canvas_width / 2; } else { x = (Math.round(event.touches[0].pageX - event.touches[0].target.offsetLeft)) - canvas_width / 2; y = canvas_height / 2 - (Math.round(event.touches[0].pageY - event.touches[0].target.offsetTop)); dist_min = 40; dist_max = canvas_width / 2; } angle = Math.round(Math.atan2(y, x) / Math.PI * 180); dist = Math.round(Math.sqrt(x * x + y * y)); if((dist < dist_min) || (dist > dist_max)) { click_state = 0; return; } if((Math.abs(angle) > 90) && (angle * last_angle < 0)) { if(last_angle > 0) last_angle = -180; else last_angle = 180; } plate_angle += (angle - last_angle); last_angle = angle; if(plate_angle > 180) plate_angle = 180; if(plate_angle < 0) plate_angle = 0; rotate_plate(-plate_angle); if(plate_angle != last_plate_angle) { if(ws && ws.readyState) { ws.send("C" + plate_angle.toString() + "\r\n"); last_plate_angle = plate_angle; debug = document.getElementById("debug"); debug.innerHTML = plate_angle; } } } window.onload = init; </script> </head> <body> <p> <h1>Web Remote Control / Rotate</h1> </p> <canvas id="remote" width="400" height="400"></canvas> <h2> <p> WebSocket : <span id="ws_state">null</span><br> Angle : <span id="debug">0</span> </p> <button id="bt_connect" type="button" onclick="connect_onclick();">Connect</button> </h2> </body> </html>

Код ArduinoArduino

/* arduino web server - remote control (slide switch) */
#include "SPI.h"
#include "Phpoc.h"
#include <Servo.h>
PhpocServer server(80);
Servo myservo;
char slideName;
int slideValue;

void setup() {
  Serial.begin(9600);
  while(!Serial) ;
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET);
  server.beginWebSocket("remote_slide");
  Serial.print("WebSocket server address : ");
  Serial.println(Phpoc.localIP());
  myservo.attach(9);
  myservo.write(1);
}

void loop() {
  PhpocClient client = server.available();
  if (client) {
    String slideStr = client.readLine();
    if(slideStr) {
      slideValue = slideStr.substring(1).toInt();
      myservo.write(slideValue);
      Serial.print("Angle: ");
      Serial.println(slideValue);
    }
  }
}
