Создание мини-пианино на Arduino UNO — пошаговое руководство

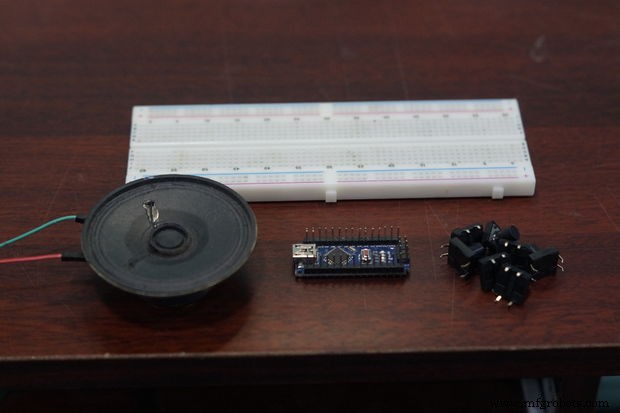

Компоненты и материалы

• Arduino UNO — 1 шт.
• Макетная плата — 1 шт.
• Тактильные кнопки 12 мм — 7 шт.
• Перемычки — набор
• Пьезоизлучатель (зуммер) — 1 шт.

Необходимые инструменты

• Паяльница (опционально, для надежного монтажа)

О проекте

Простой музыкальный инструмент на 7 нот (до, ре, ми, фа, соль, ля, си). Каждая кнопка соответствует одной ноте. При нажатии зуммер воспроизводит соответствующую частоту. Встроенный светодиод на пине 13 мигает при игре.

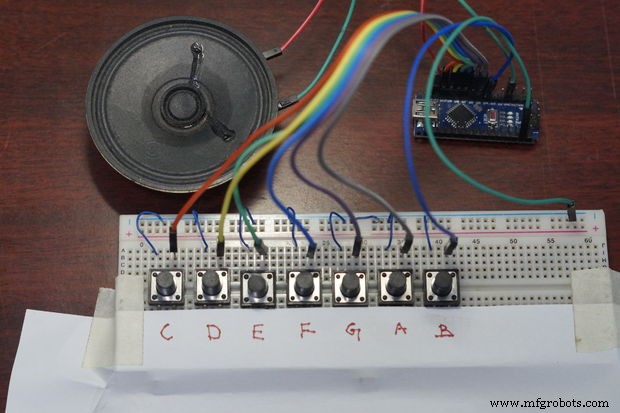

Схема подключения

• Кнопки подключены к пинам D4–D10 (один контакт на GND, второй на пин; используются внутренние pull-up резисторы).
• Зуммер подключен к пину D11 (PWM).

Программный код

Требуется библиотека Tone (доступна на GitHub). Установите её через менеджер библиотек или вручную. Код определяет частоты нот, настраивает пины кнопок на вход с подтяжкой, в цикле опрашивает кнопки и воспроизводит тон через tone().

#define T_C 262
#define T_D 294
#define T_E 330
#define T_F 349
#define T_G 392
#define T_A 440
#define T_B 493

const int C = 10, D = 9, E = 8, F = 7, G = 6, A = 5, B = 4;
const int Buzz = 11, LED = 13;

void setup() {
  pinMode(LED, OUTPUT);
  pinMode(C, INPUT_PULLUP); // ... аналогично для D..B
  digitalWrite(LED, LOW);
}

void loop() {
  while(digitalRead(C) == LOW) { tone(Buzz, T_C); digitalWrite(LED, HIGH); }
  while(digitalRead(D) == LOW) { tone(Buzz, T_D); digitalWrite(LED, HIGH); }
  // ... для остальных нот ...
  noTone(Buzz);
  digitalWrite(LED, LOW);
}

Можно менять гаммы, раскомментируя другие массивы частот в скетче. Репозиторий проекта: GitHub.

Запуск

1. Соберите схему.
2. Установите библиотеку Tone.
3. Загрузите скетч.
4. Играйте, нажимая кнопки!
