Монитор частоты сердца на MAX30102 с Arduino Nano и дисплеем 16x2

Компоненты и материалы

Инструменты

• Паяльник

Программное обеспечение

• Arduino IDE

О проекте

Простой пульсоксиметр на базе модуля MAX30102. Данные выводятся на LCD 16x2: первая строка — средние удары в минуту (BPM), вторая — значение отражённого ИК-сигнала (должно быть стабильным для точных измерений).

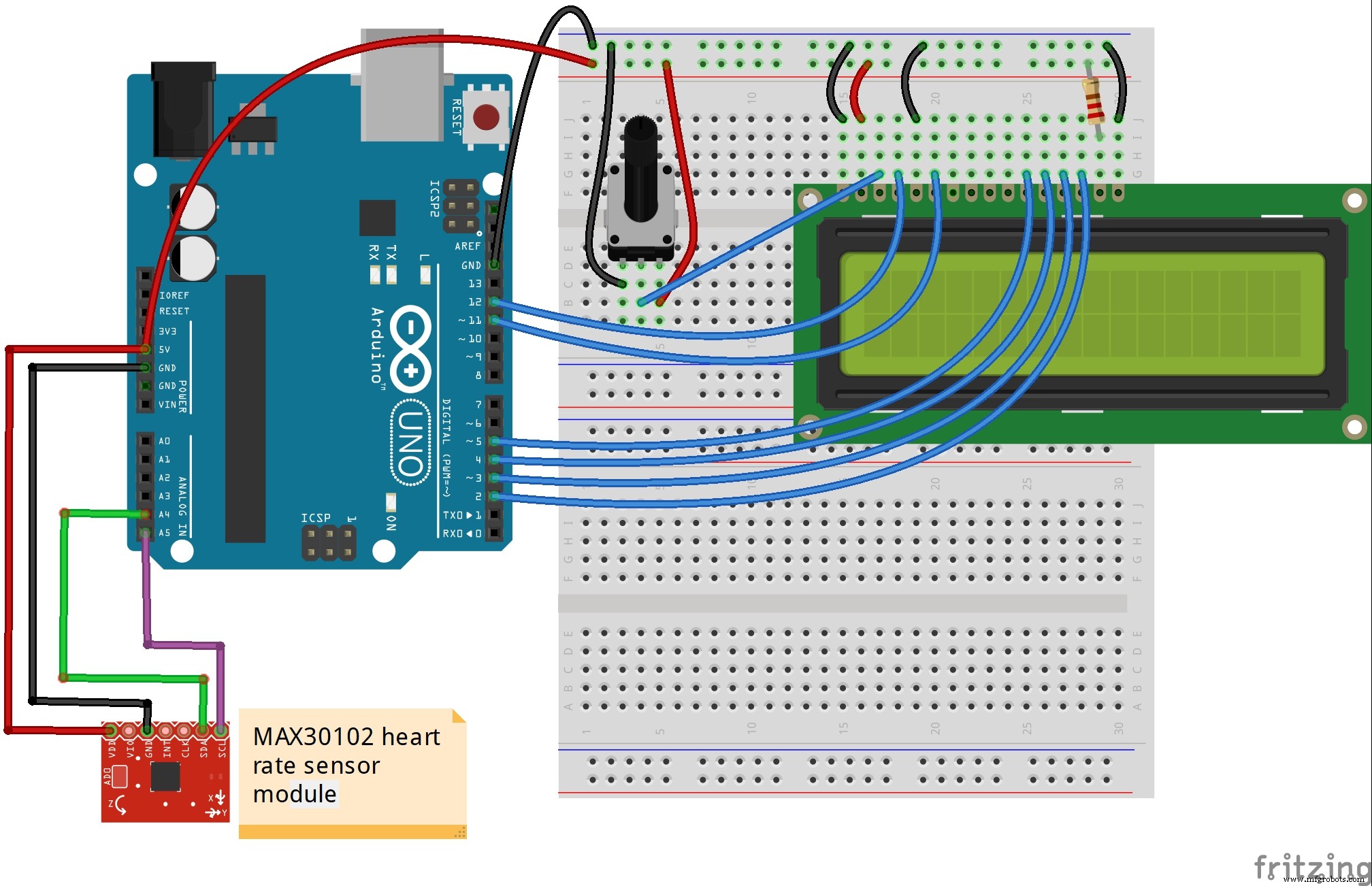

Схема подключения

• MAX30102: VCC → 5V, GND → GND, SDA → A4, SCL → A5, INT — не подключен
• LCD 16x2 (I2C или параллельный): RS → 12, E → 11, D4 → 5, D5 → 4, D6 → 3, D7 → 2
• Потенциометр: крайние ноги на 5V и GND, средняя на V0 LCD

Код (Arduino)

Используются библиотеки Wire.h, MAX30105.h, LiquidCrystal.h, heartRate.h. Алгоритм PBA (Penpheral Beat Amplitude) детектирует пульс. Измерения усредняются за 4 отсчёта.

#include <Wire.h>
#include "MAX30105.h"
#include <LiquidCrystal.h>
#include "heartRate.h"

MAX30105 particleSensor;
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

const byte RATE_SIZE = 4;
byte rates[RATE_SIZE];
byte rateSpot = 0;
long lastBeat = 0;
float beatsPerMinute;
int beatAvg;

void setup() {
  Serial.begin(9600);
  lcd.begin(16, 2);
  Serial.println("Инициализация...");
  if (!particleSensor.begin(Wire, I2C_SPEED_FAST)) {
    Serial.println("MAX30105 не найден. Проверьте подключение.");
    while (1);
  }
  Serial.println("Положите палец на датчик с постоянным давлением.");
  particleSensor.setup();
  particleSensor.setPulseAmplitudeRed(0x0A);
  particleSensor.setPulseAmplitudeGreen(0);
}

void loop() {
  long irValue = particleSensor.getIR();
  if (checkForBeat(irValue)) {
    long delta = millis() - lastBeat;
    lastBeat = millis();
    beatsPerMinute = 60 / (delta / 1000.0);
    if (beatsPerMinute < 255 && beatsPerMinute > 20) {
      rates[rateSpot++] = (byte)beatsPerMinute;
      rateSpot %= RATE_SIZE;
      beatAvg = 0;
      for (byte x = 0; x < RATE_SIZE; x++) beatAvg += rates[x];
      beatAvg /= RATE_SIZE;
    }
  }
  Serial.print("IR="); Serial.print(irValue);
  Serial.print(", BPM="); Serial.print(beatsPerMinute);
  Serial.print(", Avg BPM="); Serial.print(beatAvg);
  if (irValue < 50000) Serial.print(" Нет пальца?");
  Serial.println();

  lcd.setCursor(0,0); lcd.print("BPM: "); lcd.print(beatAvg);
  lcd.setCursor(0,1); lcd.print(" IR: "); lcd.print(irValue);
}

Принципиальная схема
