IoT-монитор пульса в реальном времени на Arduino и MAX30100

Компоненты и материалы

Arduino UNO	1 шт.
Датчик пульса и оксиметра ProtoCentral на базе MAX30100	1 шт.
Кабель USB-A — Micro-USB	1 шт.
Перемычки (набор)	1 шт.

Приложения и онлайн-сервисы

Arduino IDE

Node.js

Amazon Web Services (AWS EC2)

О проекте

В этом проекте мы создадим систему обнаружения и мониторинга сердечного ритма с использованием Arduino. Датчик пульса определяет удары сердца и выводит показания в ударах в минуту (BPM). Проект возник из интереса к Node.js и развился в работающий прототип, отображающий частоту сердечных сокращений с ИК-пульсовым сенсором.

Для реализации можно использовать ПК, Mac или Raspberry Pi.

1. Подготовка Arduino

Загрузите скетч в Arduino и убедитесь, что данные поступают в Serial Monitor:

2. Установка Node.js

Установите Node.js на ваш компьютер / Mac / Linux / Raspberry Pi:

• Windows: скачайте установщик с nodejs.org.
• Mac: в терминале выполните brew install nodejs.
• Linux / Raspberry Pi: sudo apt-get install nodejs.

3. Установка пакетов для Node.js

Выполните в терминале:

npm install -g socket.io
npm install -g serialport
npm install -g johnny-five
npm install -g express

4. Запуск скриптов

• Подключите Arduino к ПК / Raspberry Pi, убедитесь, что данные приходят в Serial Monitor.
• Запустите скрипты в указанном порядке: node <файл>.
• Когда в терминале появится «Communication is on!», откройте page.html в браузере — вы увидите значения пульса.
• Это будет работать только в локальной сети (localhost).

Для доступа через интернет необходимо настроить Amazon Web Services (AWS).

5. Настройка Amazon Web Services (AWS)

1. Создайте аккаунт или войдите в AWS.

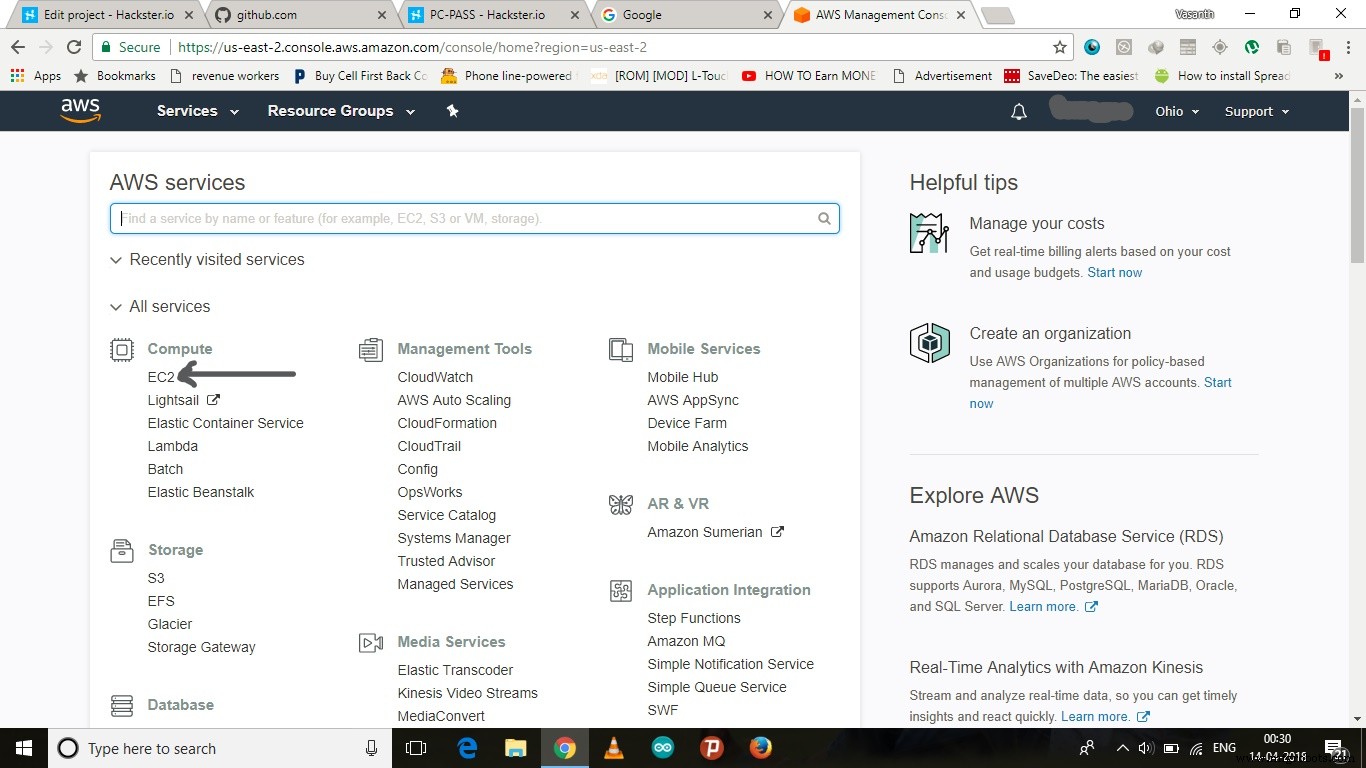

2. Перейдите в модуль EC2.

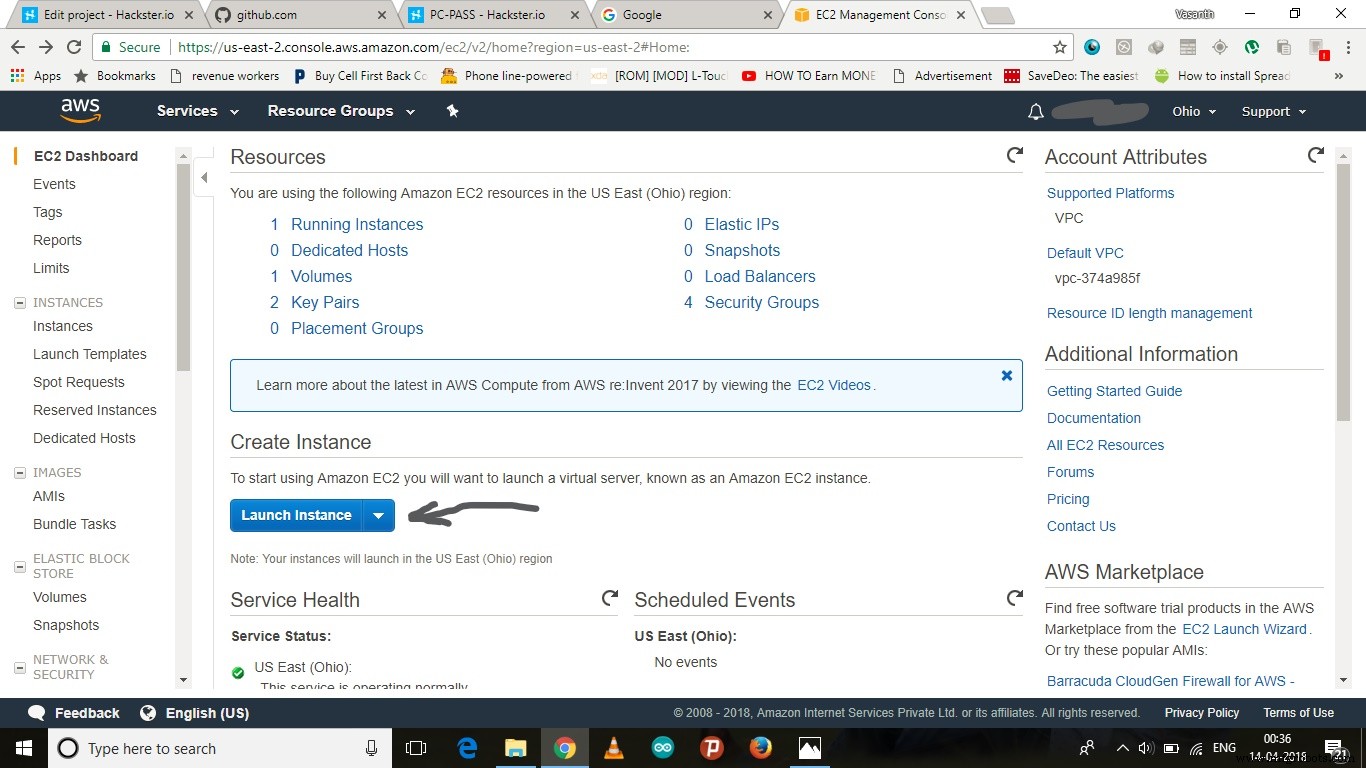

3. Нажмите «Launch Instance».

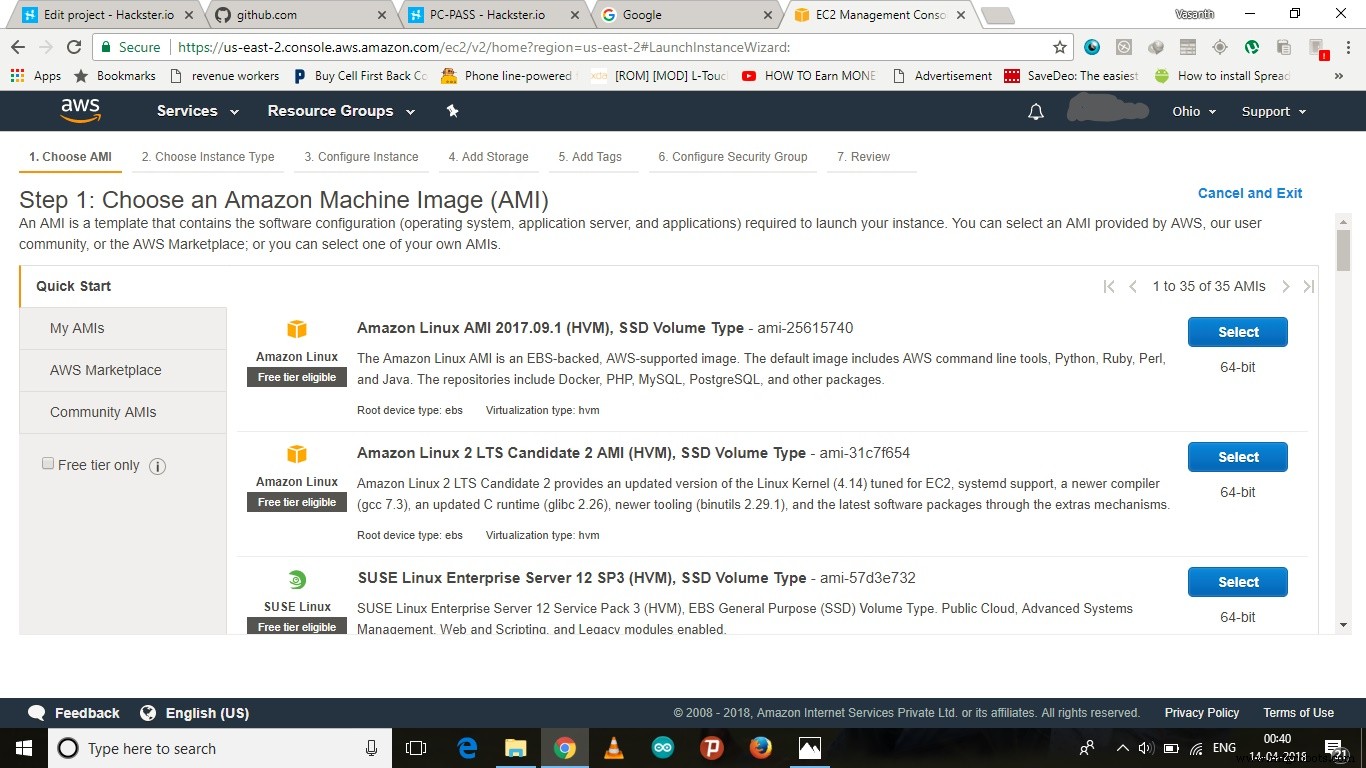

4. Выберите любую ОС.

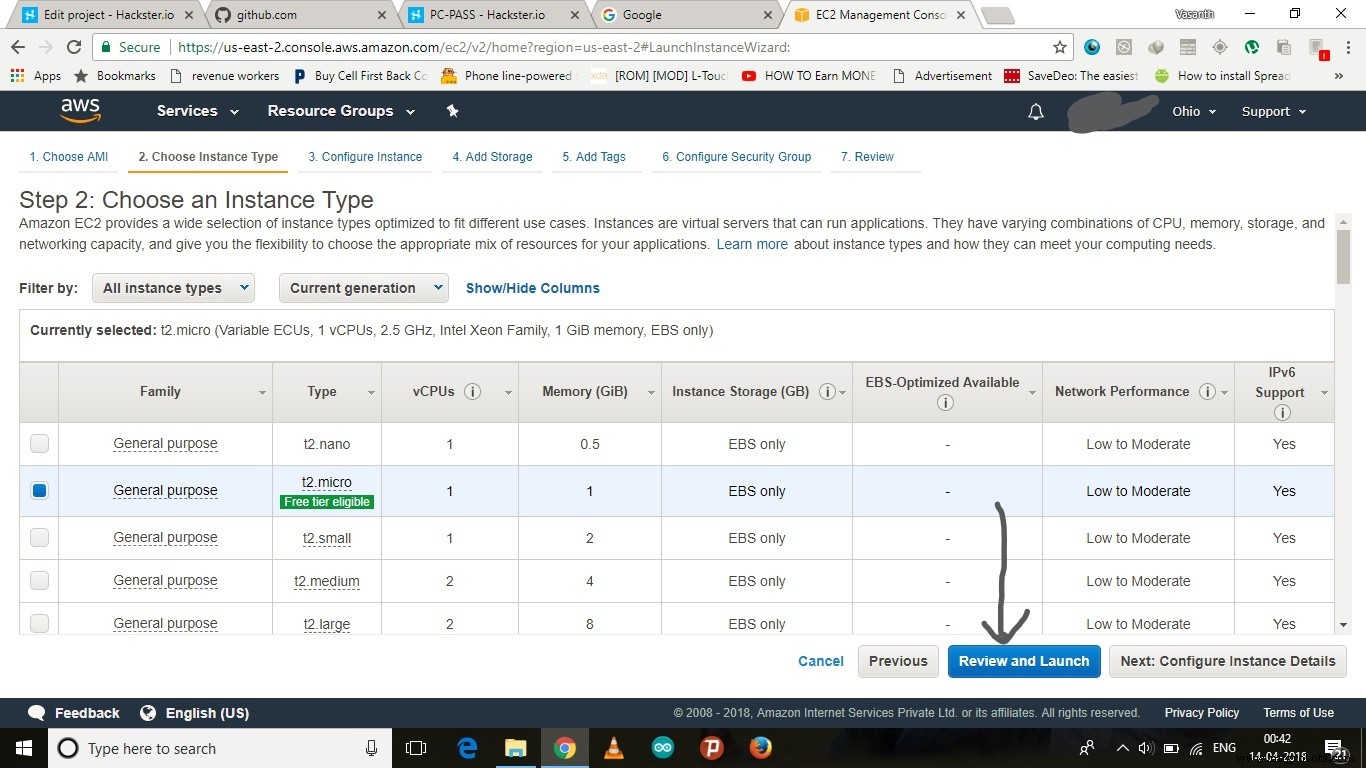

5. Нажмите «Review and Launch», затем «Launch».
6. Создайте новую пару ключей и скачайте её (файл .pem) — он понадобится для будущего доступа.

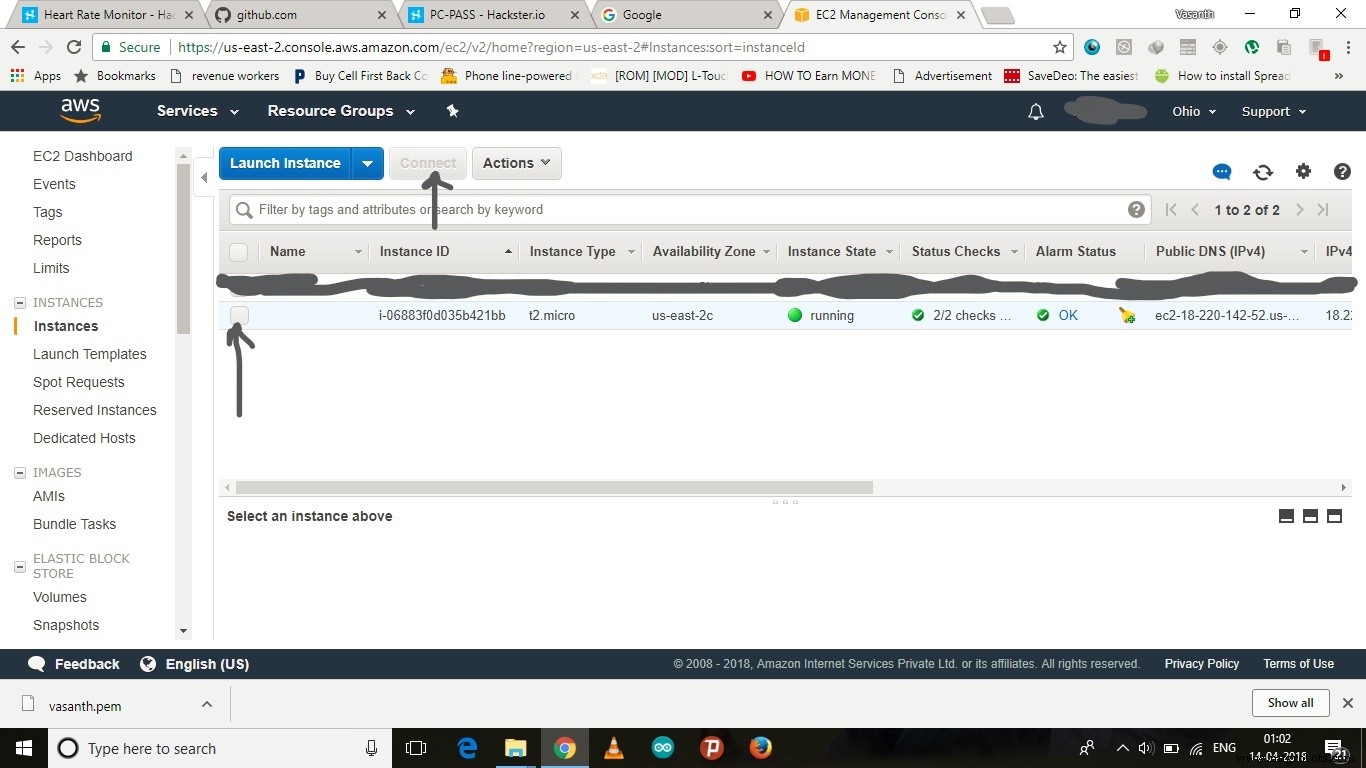

7. После запуска инстанса выберите сервисы, показанные на скриншотах, и нажмите «Connect».

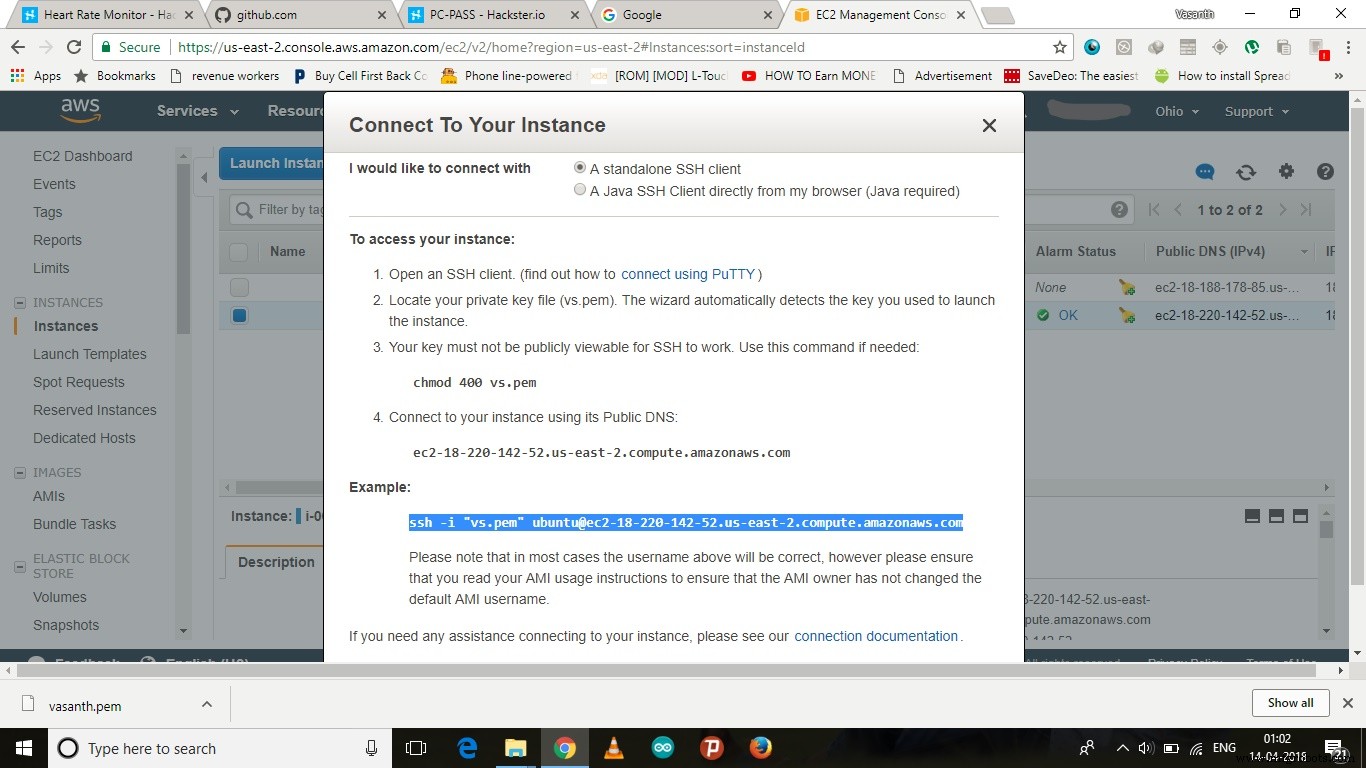

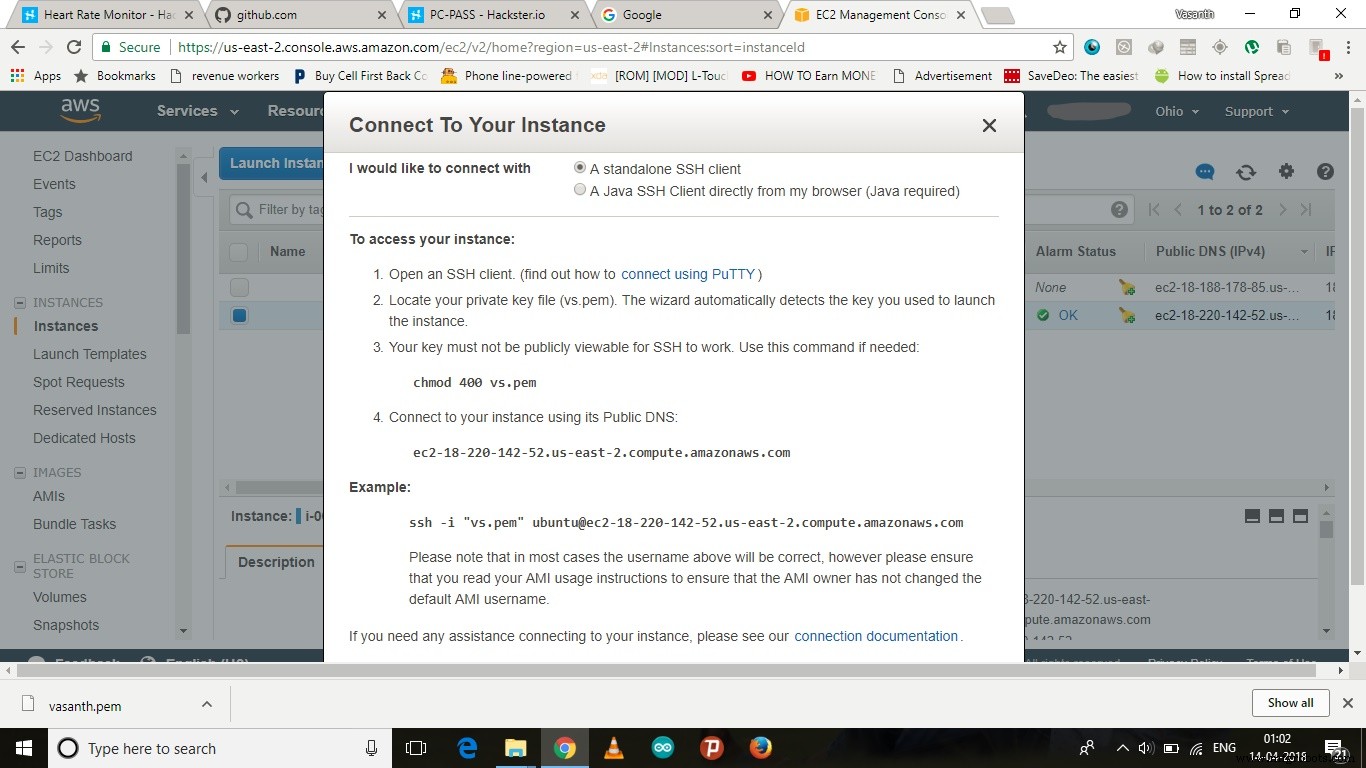

8. Откроется URL и SSH-ссылка.
9. В терминале в папке с ключом выполните SSH-команду для подключения.
10. На удалённом сервере повторите шаги 2, 3 и 4 (установка Node.js, пакетов, запуск скриптов).
11. После завершения закройте терминал, снова выберите сервисы и нажмите «Connect» — используйте полученный URL для просмотра данных через интернет.

Видео

На этом всё!

Код

IR_Pulsr.ino (Arduino)

int UpperThreshold = 518;
int LowerThreshold = 490;
int reading = 0;
float BPM = 0.0;
bool IgnoreReading = false;
bool FirstPulseDetected = false;
unsigned long FirstPulseTime = 0;
unsigned long SecondPulseTime = 0;
unsigned long PulseInterval = 0;

void setup(){
  Serial.begin(9600);
}

void loop(){
  reading = analogRead(0);
  if(reading > UpperThreshold && IgnoreReading == false){
    if(FirstPulseDetected == false){
      FirstPulseTime = millis();
      FirstPulseDetected = true;
    } else{
      SecondPulseTime = millis();
      PulseInterval = SecondPulseTime - FirstPulseTime;
      FirstPulseTime = SecondPulseTime;
    }
    IgnoreReading = true;
  }
  if(reading < LowerThreshold){
    IgnoreReading = false;
  }
  BPM = (1.0/PulseInterval) * 60.0 * 1000;
  Serial.print(BPM);
  Serial.println(" BPM");
  Serial.flush();
}

run.js (Node.js сервер)

var SerialPort = require('serialport');
var Readline = SerialPort.parsers.Readline;
var express = require('express');
var socket = require('socket.io');
var app = express();
var server = app.listen(3005);
app.use(express.static('public'));
var io = socket(server);
io.on('connection', function(socket){
  console.log(socket.id);
});
var serialPort = new SerialPort('/dev/tty.usbmodem1421', { baudRate: 9600 });
var parser = new Readline();
serialPort.pipe(parser);
parser.on('data', function (data) {
  io.sockets.emit('map', data);
});
serialPort.on('open', function () {
  console.log('Communication is on!');
});

page.html (веб-страница)

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<script src='nerve.js'></script>
<script src='speech.js'></script>
<meta name="viewport" content="user-scalable=no,initial-scale=1,maximum-scale=1" />
<script src="https://cdnjs.cloudflare.com/ajax/libs/socket.io/2.1.0/socket.io.dev.js"></script>
<title></title>
<style>
/* CSS стили для отображения пульса */
</style>
</head>
<body>
<h1 id="hello"></h1>
<script>
var socket = io.connect("https://localhost:3005");
var socket_1 = io.connect("https://ec2-18-220-142-52.us-east-2.compute.amazonaws.com:4000");
socket.on('map', function(data){
  socket_1.emit('map', data);
  document.getElementById('hello').innerHTML = data;
});
</script>
</body>
</html>

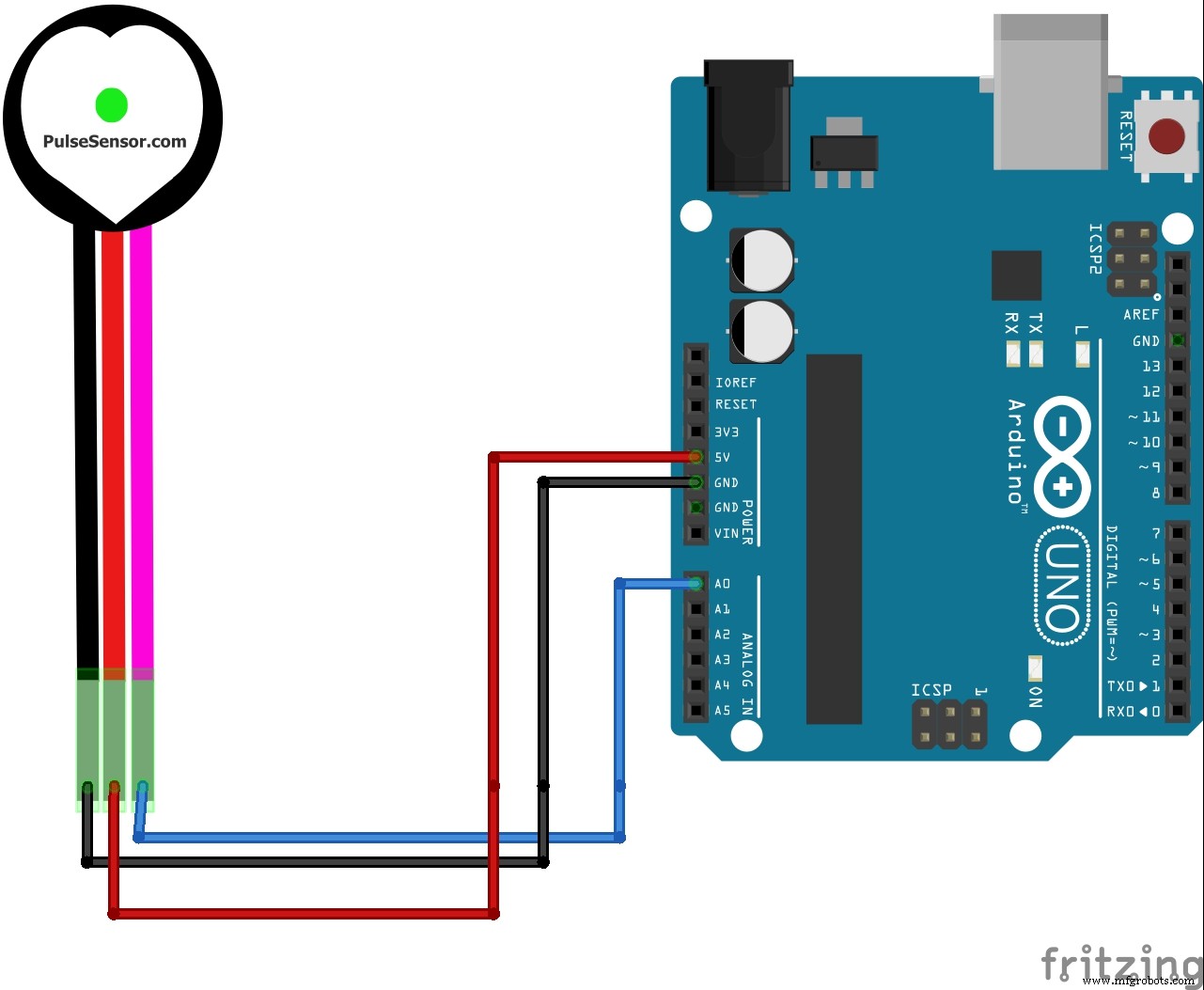

Схемы
