Клеточные автоматы на основе Arduino и OLED

Об этом проекте

Исходная страница

http://runtimeprojects.com/2016/02/arduino-and-oled-based-cellular-automata/

В этом проекте используется OLED-дисплей I2C 128 × 64 для отображения крошечных клеточных автоматов на базе Arduino Nano.

Предварительные требования

• 2 небольших макета (или 1 стандартный)
• 1x Arduino Nano (также может быть Uno)
• 1x OLED I2C 128 × 64
• 4 перемычки

Предположения

Во время этого урока я предполагаю, что вы знаете, что такое Arduino (o_O), и знаете, как использовать IDE и загружать простые скетчи. Я также предполагаю, что вы немного разбираетесь в программировании, предпочтительно программировании на C.

Итак, приступим !!

Фон

Что такое клеточные автоматы? Я объясню 1 тип клеточных автоматов - «Игру жизни» Джона Конвея. Это сетка или ячейки, каждая из которых имеет 2 состояния Истина или Ложь / включен или выключен / жив или мертв. Эти ячейки подчиняются 2 простым правилам:

Правило 1 :Мертвая клетка, окруженная ровно 3 живыми клетками, родится

Правило 2: Ячейка, которая жива и имеет 3 или 2 живые клетки, останется живой, иначе она умрет

Все просто, не правда ли? Если вам нужна дополнительная информация, посетите Game Of Life или Cellular Automata в Википедии.

Схема

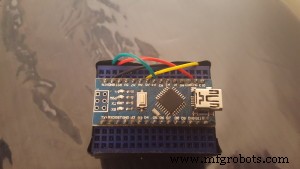

Итак, подключите Arduino и OLED LCD к макетной плате и приступайте к подключению.

• Arduino - OLED
• 3,3 В ———— VCC (обратите внимание на требования к напряжению OLED).
• GND ———– GND
• A4 ————– ПДД
• A5 ————– SCL

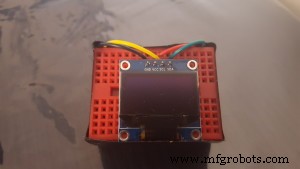

Затем я соединил обе макетные платы вплотную и создал небольшой телевизор

Программирование скетча

Чтобы облегчить (и сделать это возможным) работу с OLED-дисплеем, мы будем использовать 2 библиотеки от Adafruit. Если вы не знаете, как добавлять библиотеки, посетите страницу https://www.arduino.cc/en/Guide/Libraries

• Библиотека Adafruit GFX, которая будет использоваться для обработки всей графики и текста, отображаемых на OLED https://github.com/adafruit/Adafruit-GFX-Library
• Библиотека Adafruit SSD1306, которая в основном является драйвером для нашего OLED. Эта библиотека работает только с OLED SSD1306 128 × 32 и 128 × 64 https://github.com/adafruit/Adafruit_SSD1306

Эскиз можно скачать с нашего github:https://github.com/klauscam/Arduino-Cellular-Automata/

Некоторое объяснение

В строке 51 с кодом

<код> display.begin (SSD1306_SWITCHCAPVCC, 0x3C); // инициализируем с адресом I2C 0x3C (128x64)

адрес 0x3C может быть другим. Я искал наиболее очевидные и пробовал несколько, прежде чем заставить их работать.

Рабочий продукт

Видимые горизонтальные линии являются результатом частоты обновления OLED-дисплея и камеры.

Если вам нужна помощь с кодом или что-то еще, оставьте свои комментарии в разделе комментариев ниже.

Спасибо

Теги:Arduino Arduino Nano Cellular Automata I2C OLED-дисплей Учебное пособие
