Оценка здоровья растений с TinyML: Практическое руководство

Компоненты и материалы

Arduino Nano 33 BLE Sense	1
Шаговый двигатель (Digilent)	1
Драйвер шагового двигателя DRV8825	1

Инструменты

• 3D-принтер
• Паяльная станция

Приложения и сервисы

• Microsoft VS Code
• Arduino IDE
• Edge Impulse Studio

О проекте

Преамбула

Как и люди, растения могут заболеть. Как у вас может появиться сыпь от кожного заражения, листья растения могут пожелтеть или покрыться пятнами от грибка или другого патогена. Используя машинное обучение, можно сканировать цвета и обучать модель определять, когда цвет листа «неправильный».

Аппаратная часть

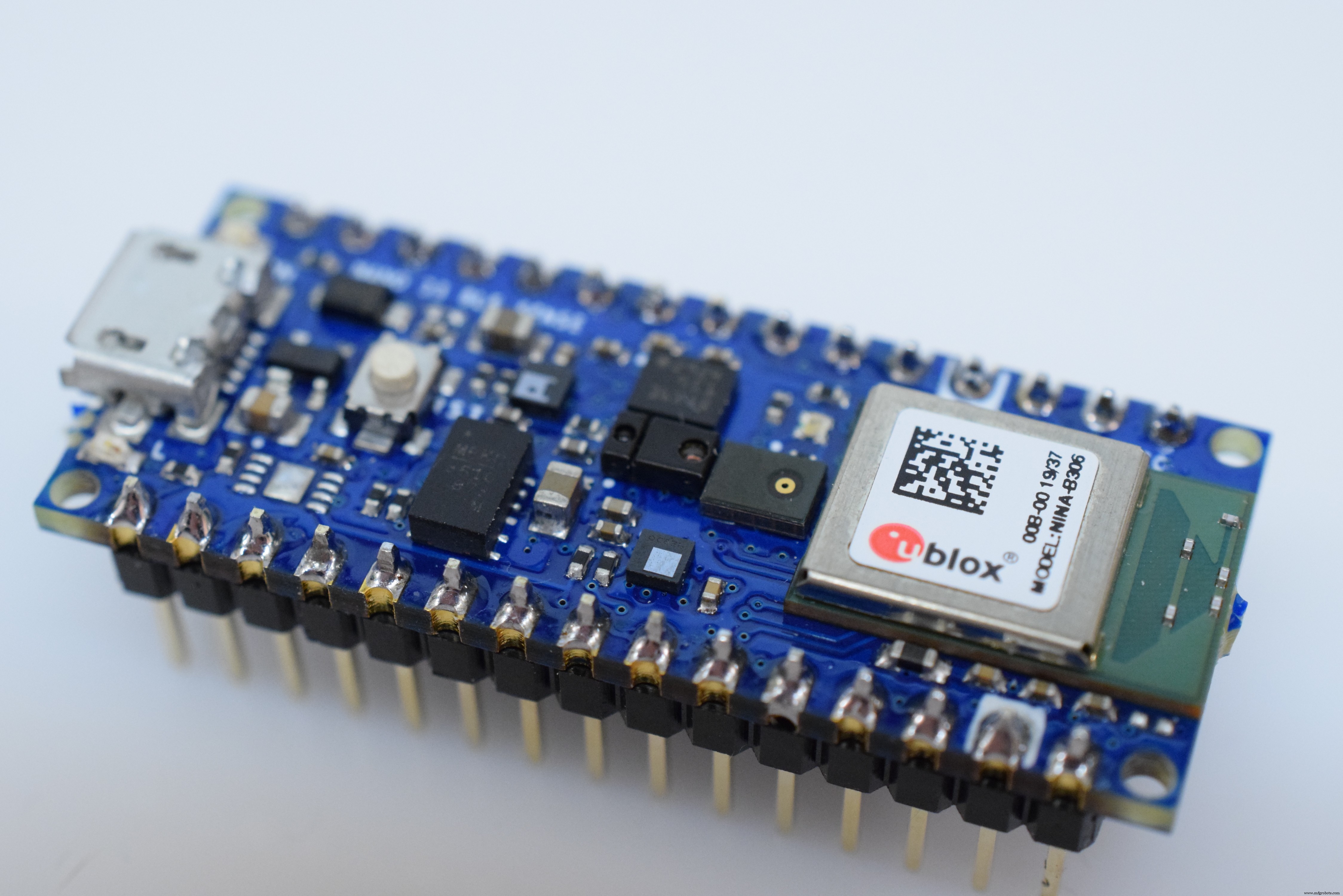

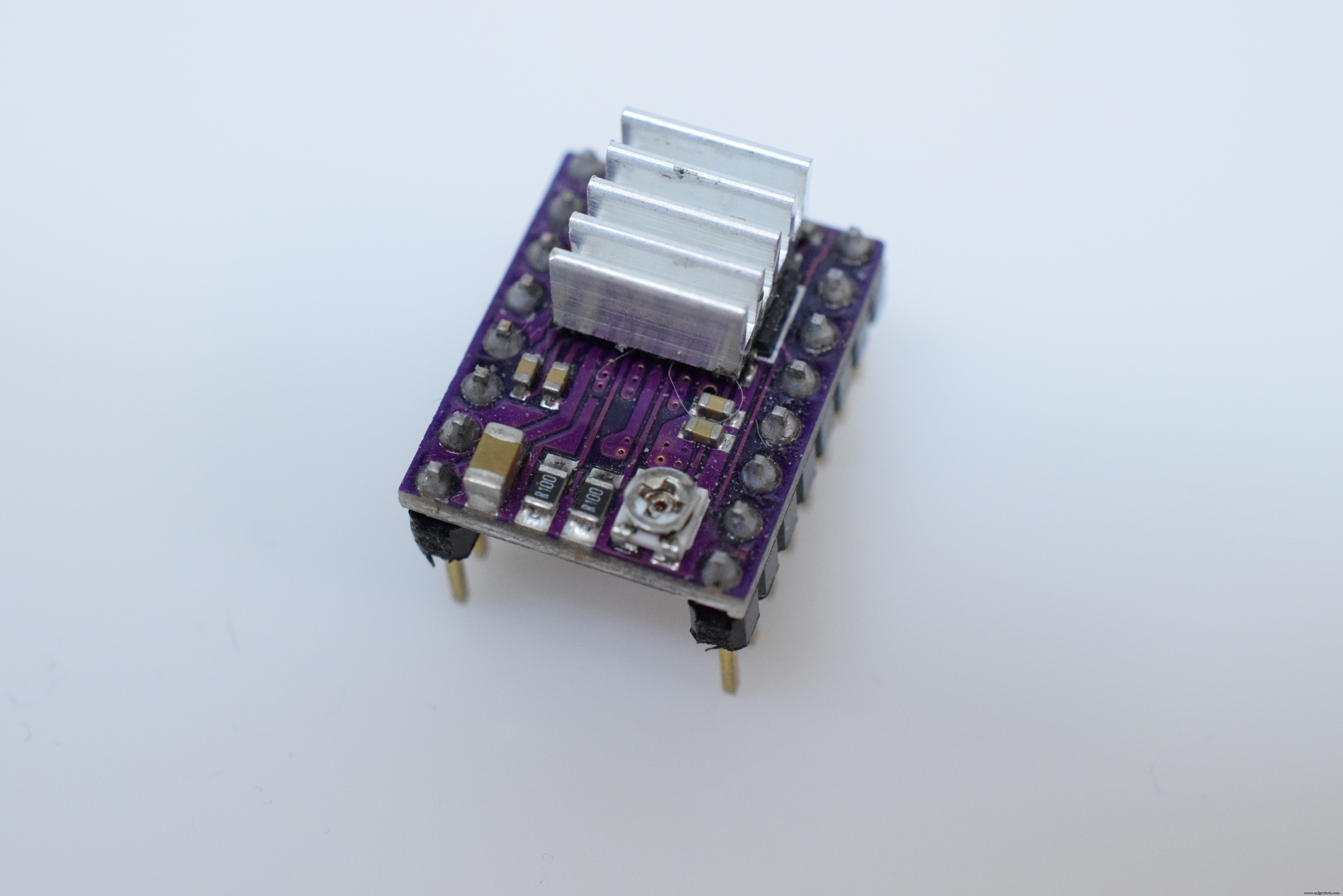

Мозг проекта — Arduino Nano 33 BLE Sense. Выбран по нескольким причинам: богатый набор мощных сенсоров (9DoF IMU, APDS-9960 — цвет, жесты, приближенность, яркость; микрофон; комбо датчик температуры/влажности/давления). Для перемещения платы по листу и замеров используются пара шаговых двигателей с драйверами DRV8825.

Настройка TinyML

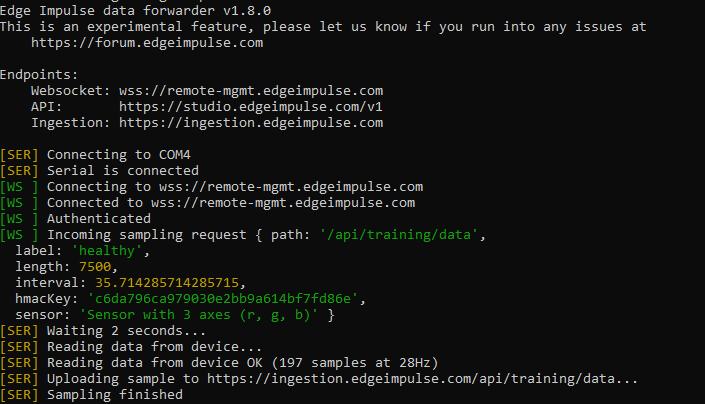

Для этого проекта встроенные сенсоры Nano 33 BLE Sense в Edge Impulse не подойдут (там только акселерометр и микрофон). Придется использовать data forwarder вместо serial daemon. Создал новый проект, установил Edge Impulse CLI через Node.js/NPM: npm install -g edge-impulse-cli. Возможно, нужно добавить путь установки в PATH. Запустил edge-impulse-data-forwarder, проверил работу, вышел Ctrl+C.

Чтение цвета

APDS-9960 измеряет цвет, отражая ИК-свет от поверхности и анализируя непоглощенные длины волн. Для общения с датчиком лучше установить библиотеку Arduino APDS9960. В коде APDS-9960 инициализируется, затем в loop ждет данные цвета. Если чтение доступно, считывает цвет через APDS.readColor() и приближенность. Каждая RGB-компонента конвертируется из 0..2^16-1 в отношение значения к сумме.

Сканирующий риг

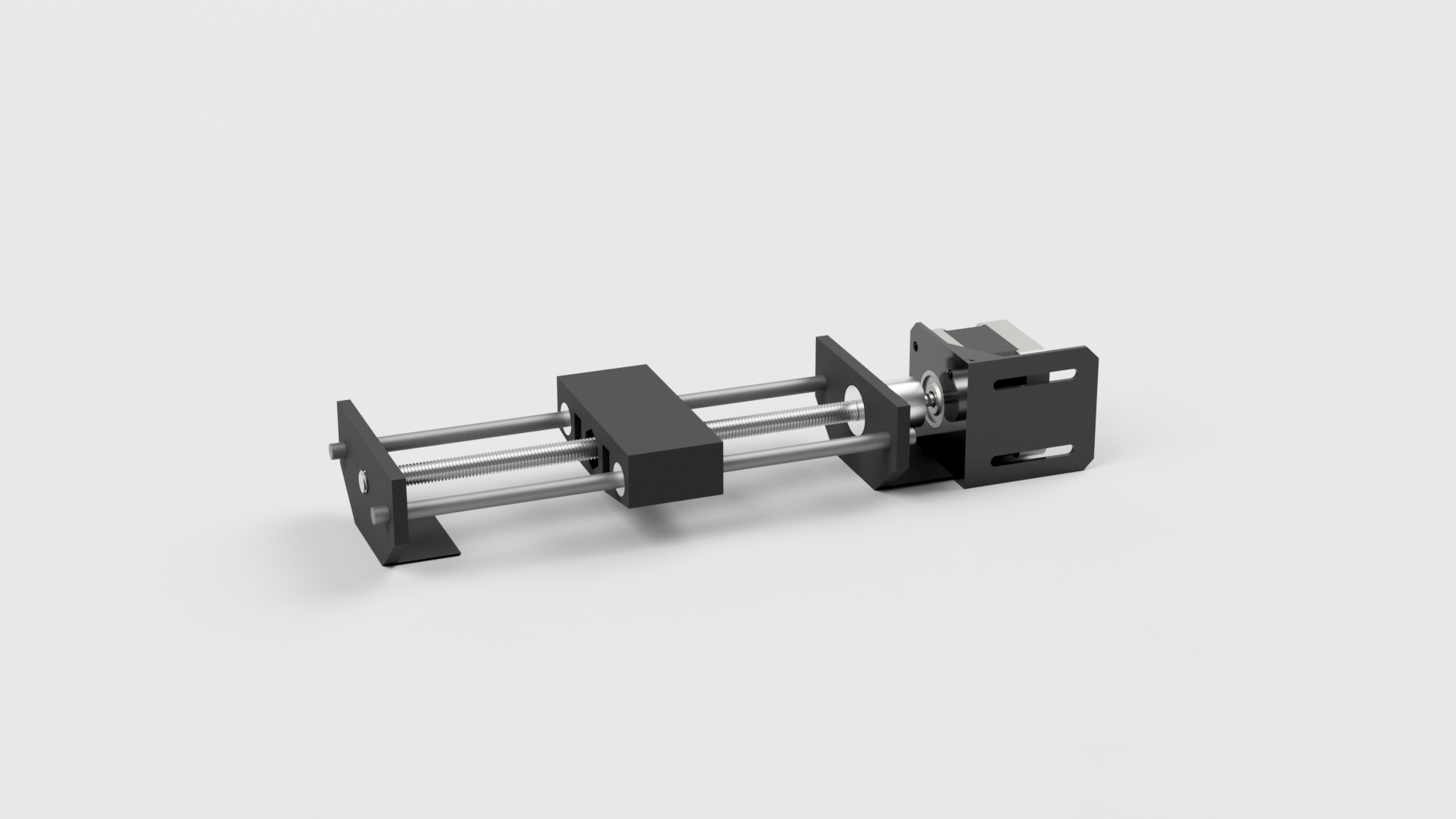

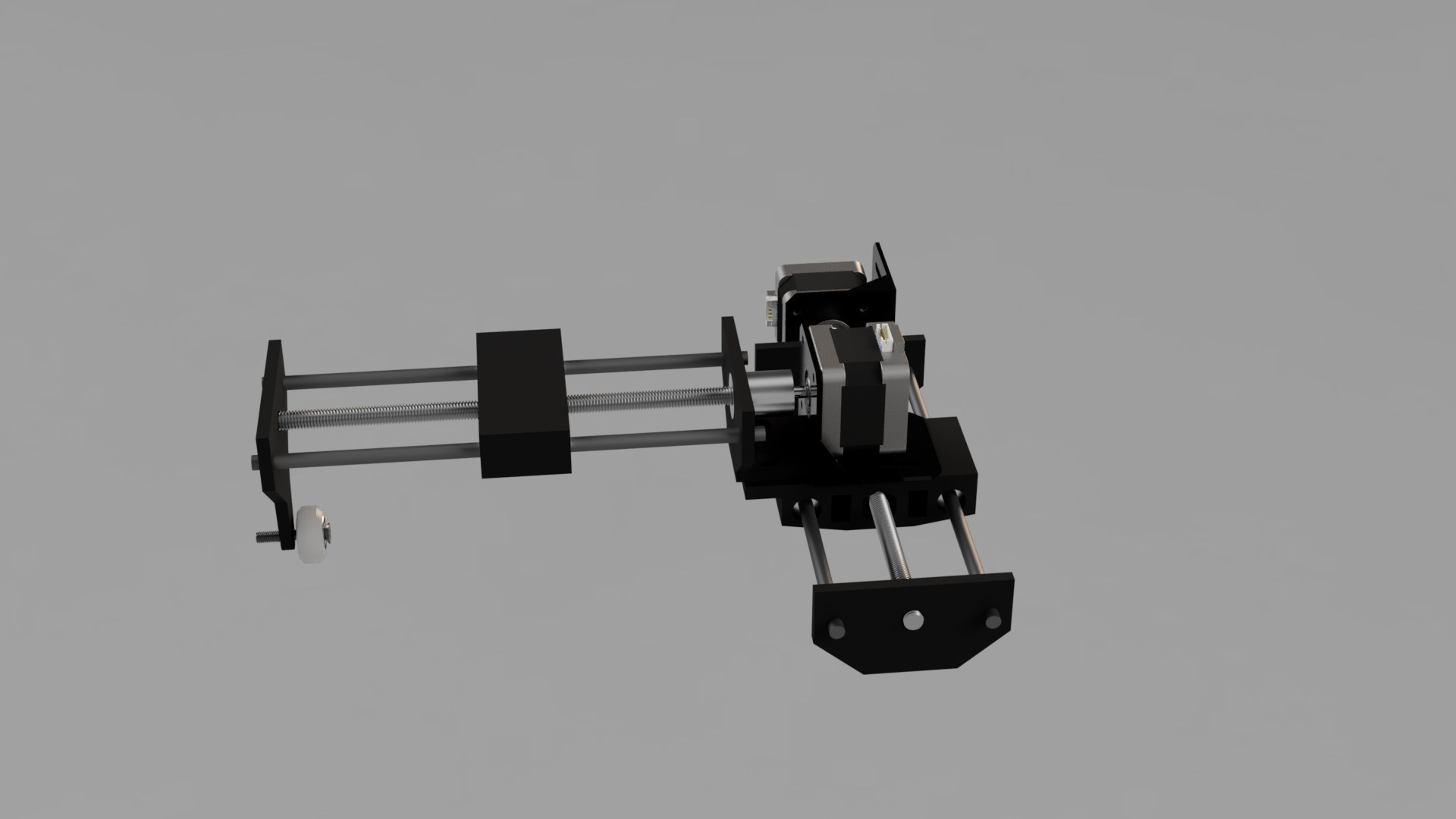

Сканирование цвета листа осуществляется перемещением рига в двух осях, проходящим различные участки листа под встроенным APDS-9960. Каждая ось движется вращением линейного штока по или против часовой стрелки. Вся система спроектирована в Fusion 360, рендеры ниже:

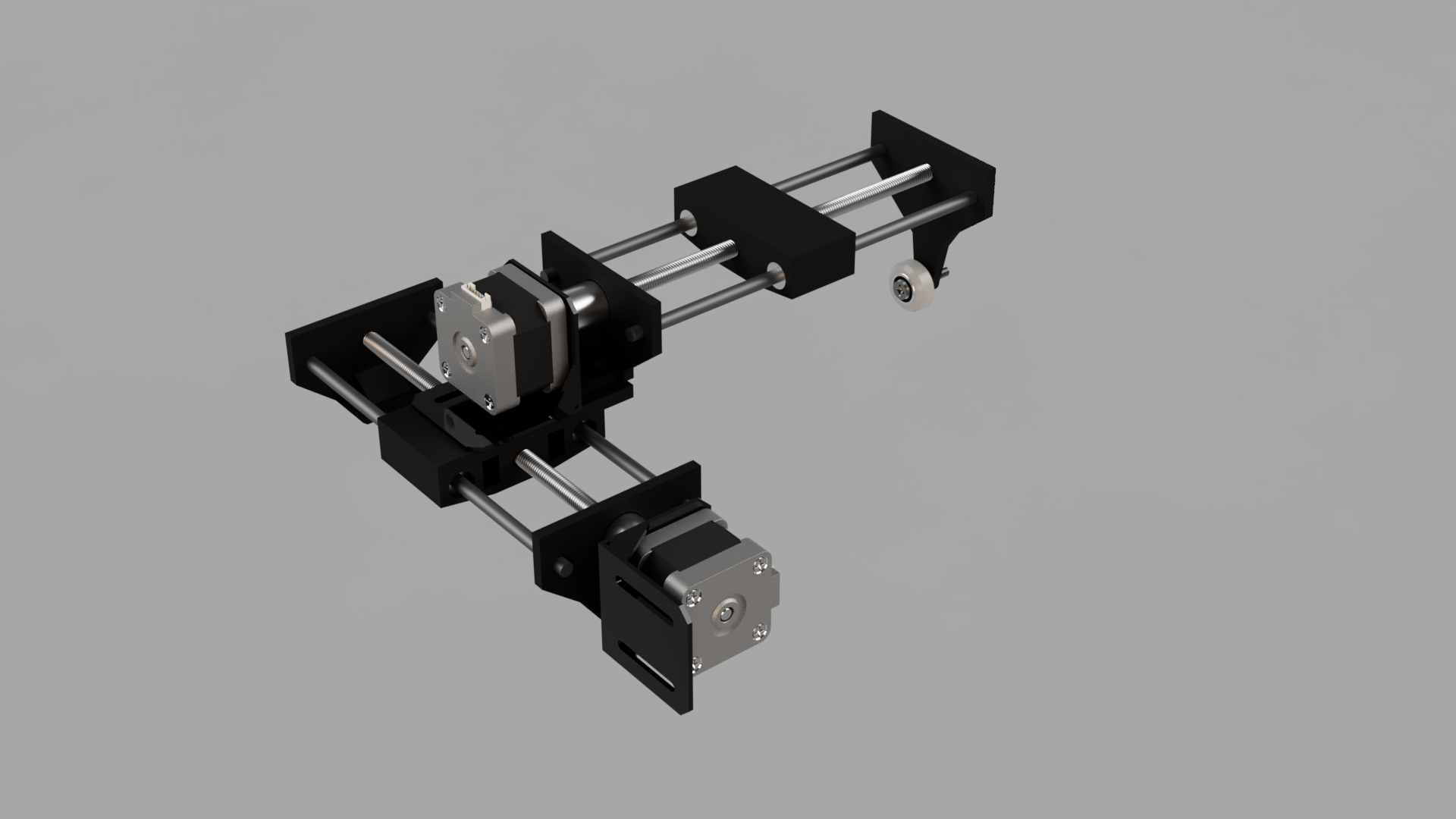

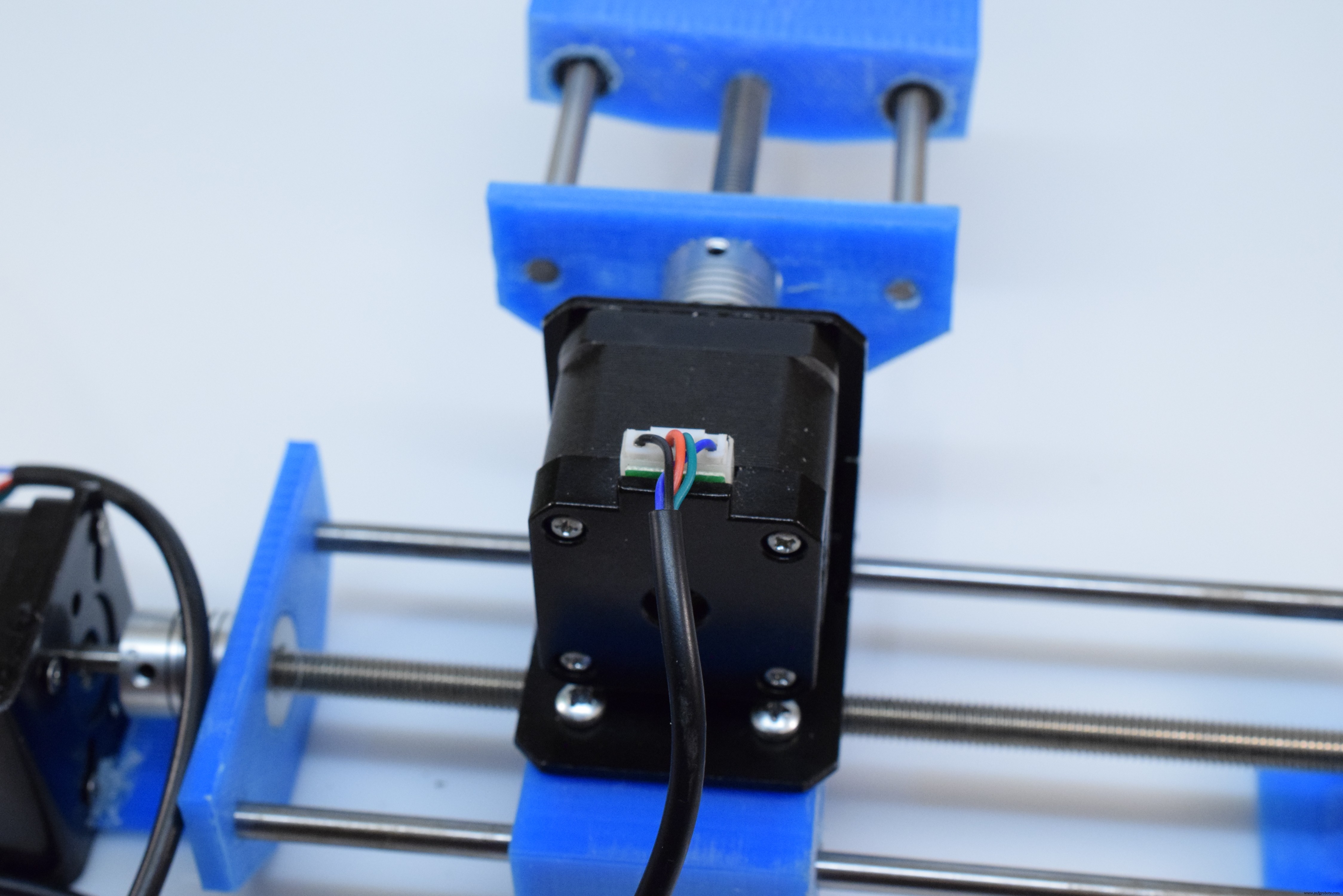

Ось X опирается на ось Y, позволяя верхнему блоку двигаться по обеим осям. Дополнительное V-колесо на оси Y поддерживает вес шагового двигателя. Детали напечатаны PLA с ~45% заполнением.

Сбор данных

При старте шаговые не знают свою позицию, поэтому две оси идут в 홈 пошагово до срабатывания концевиков. Затем инициализируется APDS-9960. Задается ограничивающая рамка (bounding box) как два массива из двух элементов — противоположные углы бокса. Выбирается случайная точка внутри, шаговые едут в эту позицию, считывая цвета по пути.

Обработка и отправка цветовых данных

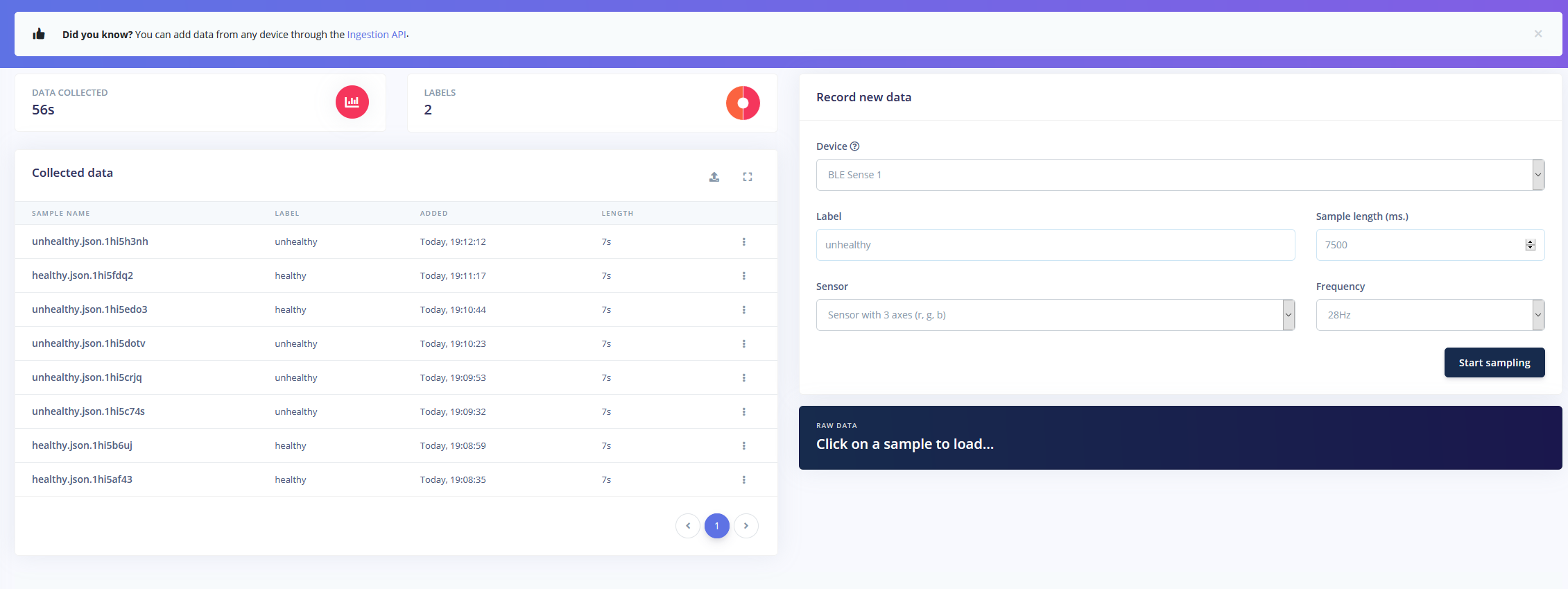

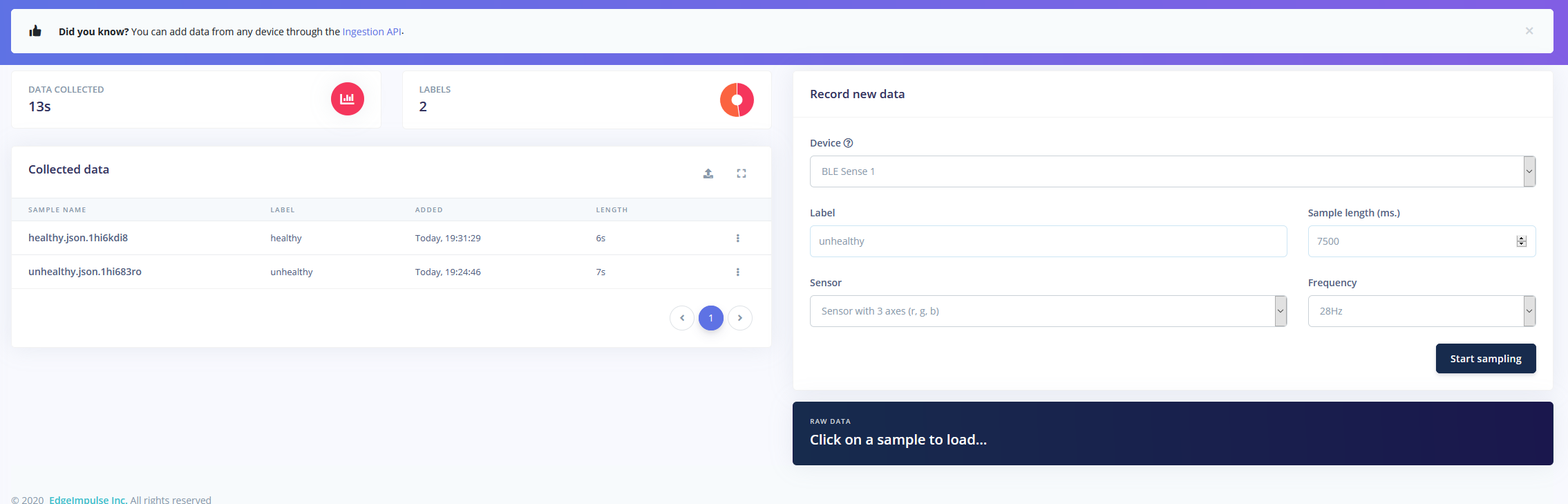

Цвета читаются через APDS.readColor(). После расчета суммы вычисляется процент и отправляется по USB через Serial.printf(). Значения разделены запятыми, каждое чтение — новой строкой. Data forwarder получает данные и отправляет в Edge Impulse cloud как обучающую выборку с меткой (healthy/unhealthy).

Обучение модели

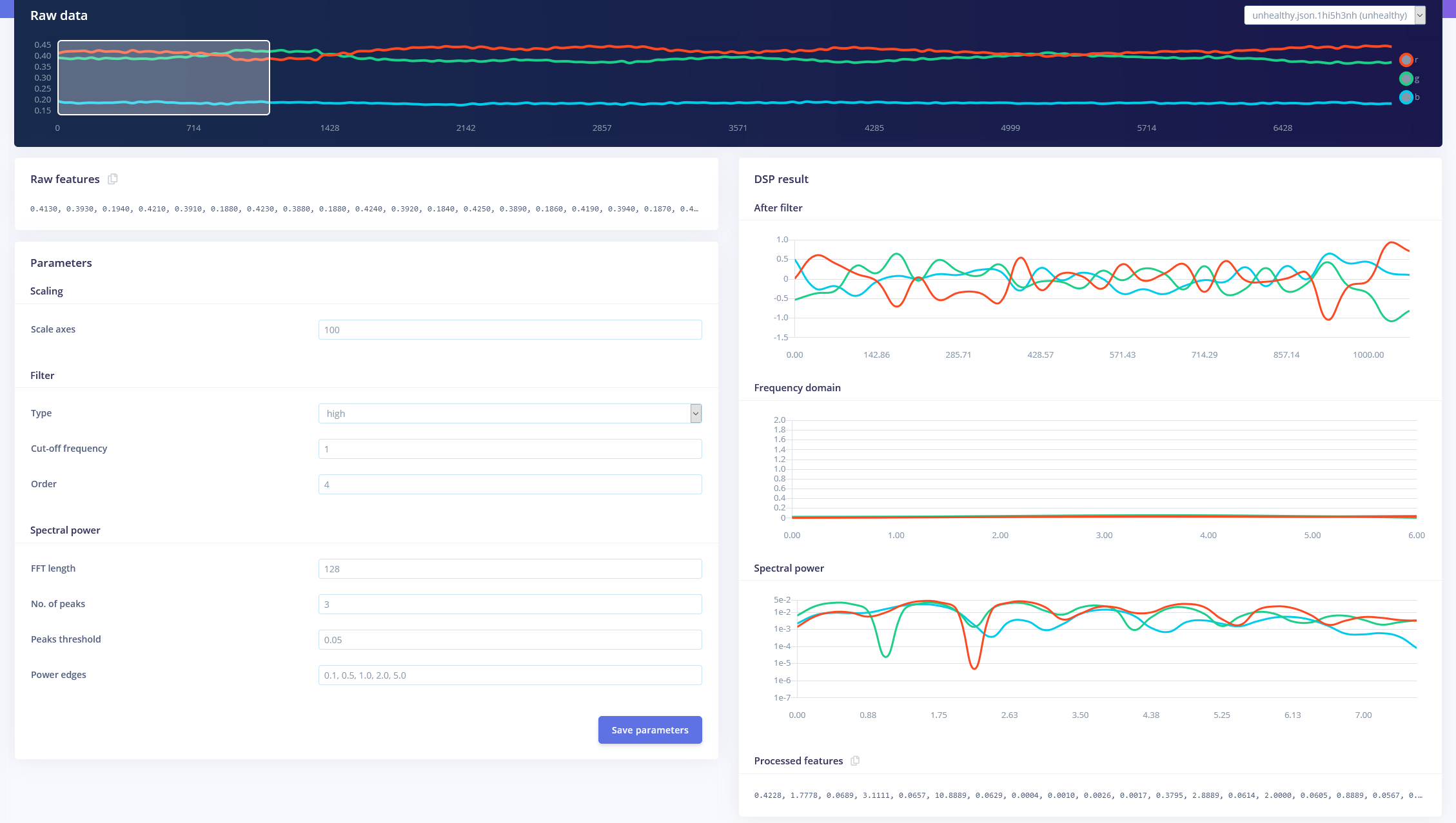

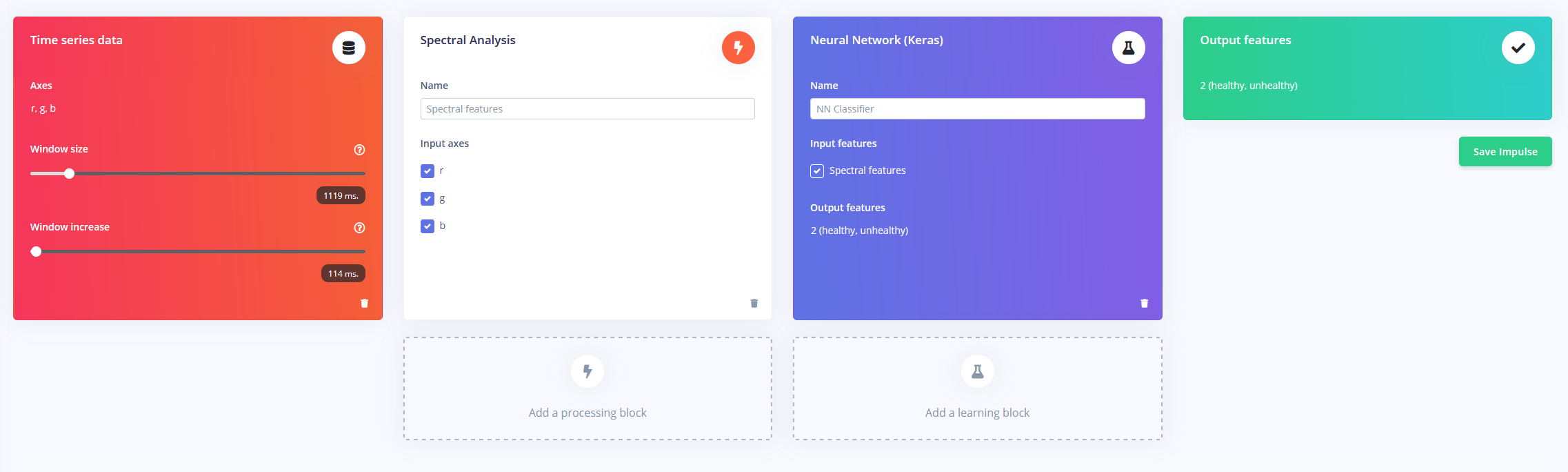

После сбора данных создаем импульс: трехосевой временной ряд, спектральный анализ, Keras-блок. На скриншотах — как генерировал признаки из данных.

Тестирование

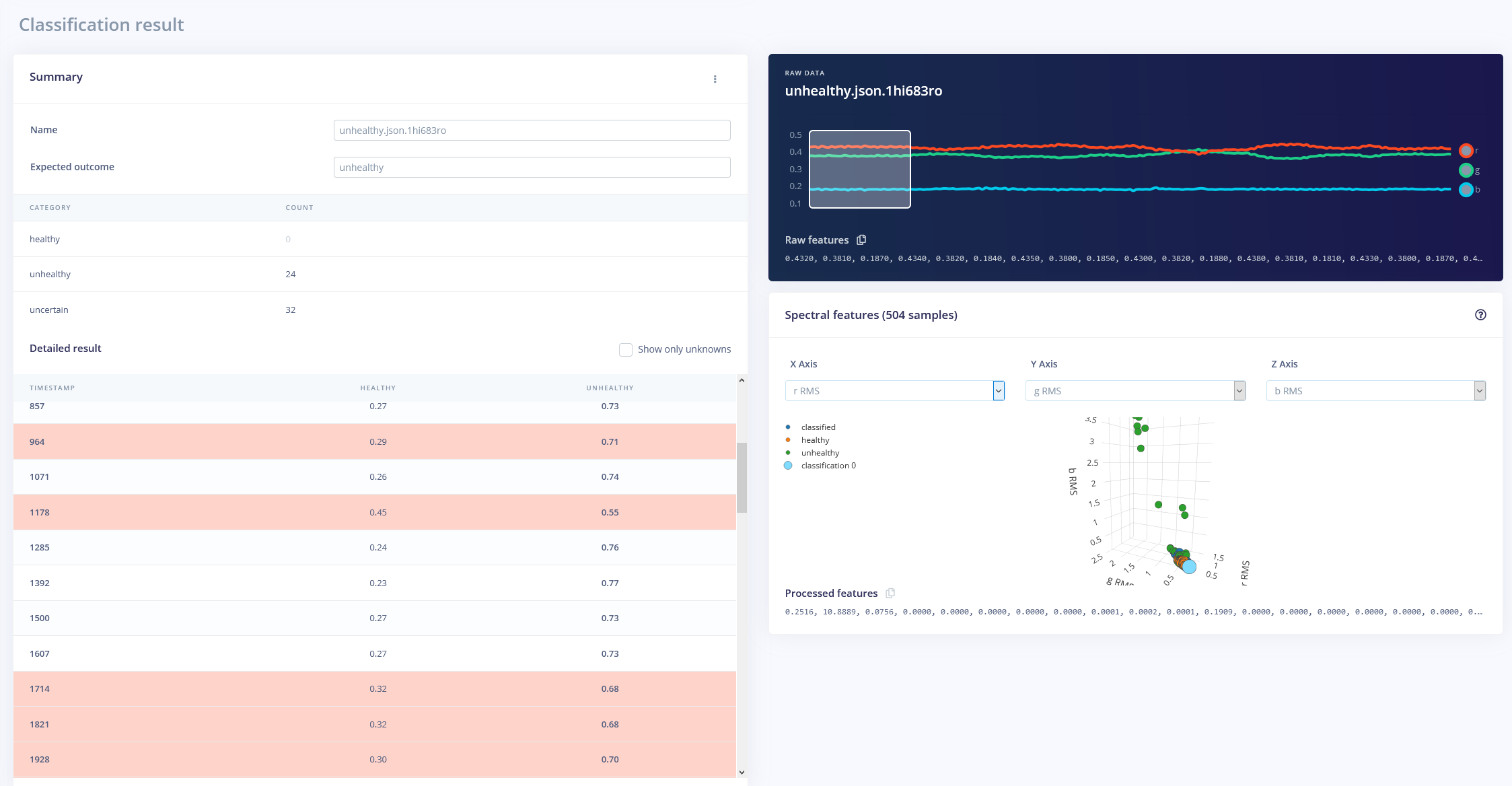

Собрал новые тестовые данные на больном листе. Точность модели ~63%, при подаче тестовых признаков модель правильно классифицировала лист в большинстве случаев.

Точность можно улучшить, добавив больше обучающих данных и снизив скорость обучения.

Код

leafReader.ino (C/C++)

#include
#include
#include
#include "pinDefs.h"

int r, g, b, c, p;
float sum;
AccelStepper xStepper(AccelStepper::DRIVER, STEPPER_1_STEP, STEPPER_1_DIR);
AccelStepper yStepper(AccelStepper::DRIVER, STEPPER_2_STEP, STEPPER_2_DIR);
MultiStepper steppers;

const long boundingBox[2][2] = { {0, 0}, {40, 40} };

void setup() {
  Serial.begin(115200);
  while(!Serial);
  if(!APDS.begin()) {
    Serial.println("Could not init APDS9960");
    while(1);
  }
  pinMode(X_AXIS_HOMING_SW, INPUT_PULLUP);
  pinMode(Y_AXIS_HOMING_SW, INPUT_PULLUP);

  xStepper.setPinsInverted(X_AXIS_DIR);
  yStepper.setPinsInverted(Y_AXIS_DIR);
  xStepper.setMaxSpeed(150);
  yStepper.setMaxSpeed(150);
  steppers.addStepper(xStepper);
  steppers.addStepper(yStepper);
  homeMotors();
}

void loop() {
  long randomPos[2];
  randomPos[0] = random(boundingBox[0][0], boundingBox[1][0]) * STEPS_PER_MM;
  randomPos[1] = random(boundingBox[0][1], boundingBox[1][1]) * STEPS_PER_MM;
  steppers.moveTo(randomPos);

  while(steppers.run()) {
    if(!APDS.colorAvailable() || !APDS.proximityAvailable()) {}
    else {
      APDS.readColor(r, g, b, c);
      sum = r + g + b;
      p = APDS.readProximity();
      if(!p && c > 10 && sum >= 0) {
        float rr = r / sum, gr = g / sum, br = b / sum;
        Serial.printf("%1.3f,%1.3f,%1.3f\n", rr, gr, br);
      }
    }
  }
}

void homeMotors() {
  while(digitalRead(X_AXIS_HOMING_SW)) xStepper.move(-1);
  while(digitalRead(Y_AXIS_HOMING_SW)) yStepper.move(-1);
  xStepper.setCurrentPosition(0);
  yStepper.setCurrentPosition(0);
}

pinDefs.h

#define STEPPER_1_STEP 2
#define STEPPER_1_DIR 3
#define STEPPER_2_STEP 4
#define STEPPER_2_DIR 5
#define X_AXIS_HOMING_SW 6
#define Y_AXIS_HOMING_SW 7
#define X_AXIS_DIR false
#define Y_AXIS_DIR false
#define MICROSTEPS 1
#define STEPS_PER_MM 160 * MICROSTEPS

3D-модели для печати

CAD-файл на thingiverse.com

Схемы
