Тестер выдержки затвора для плёночных фотоаппаратов на Arduino

Компоненты и материалы

Arduino Micro	×1
OLED-дисплей 0.96" 128×64 SSD1306 I2C	×1
Фототранзистор NJL7502L	×1
Резистор 10 кОм	×1
Фонарик (источник света)	×1

Программное обеспечение

• Arduino IDE

О проекте

Это руководство объясняет, как собрать компактный тестер выдержки затвора для проверки скоростей затвора классических плёночных фотоаппаратов. Тестер использует Arduino Micro в качестве контроллера, OLED-дисплей 0.96" для вывода, фототранзистор для обнаружения света, проходящего через объектив камеры, и обычный фонарик как источник света.

Когда затвор камеры открывается, свет от фонарика проходит через объектив и фиксируется фототранзистором. Arduino считывает изменение напряжения, вычисляет длительность экспозиции и показывает измеренную скорость затвора на OLED-экране.

Как пользоваться

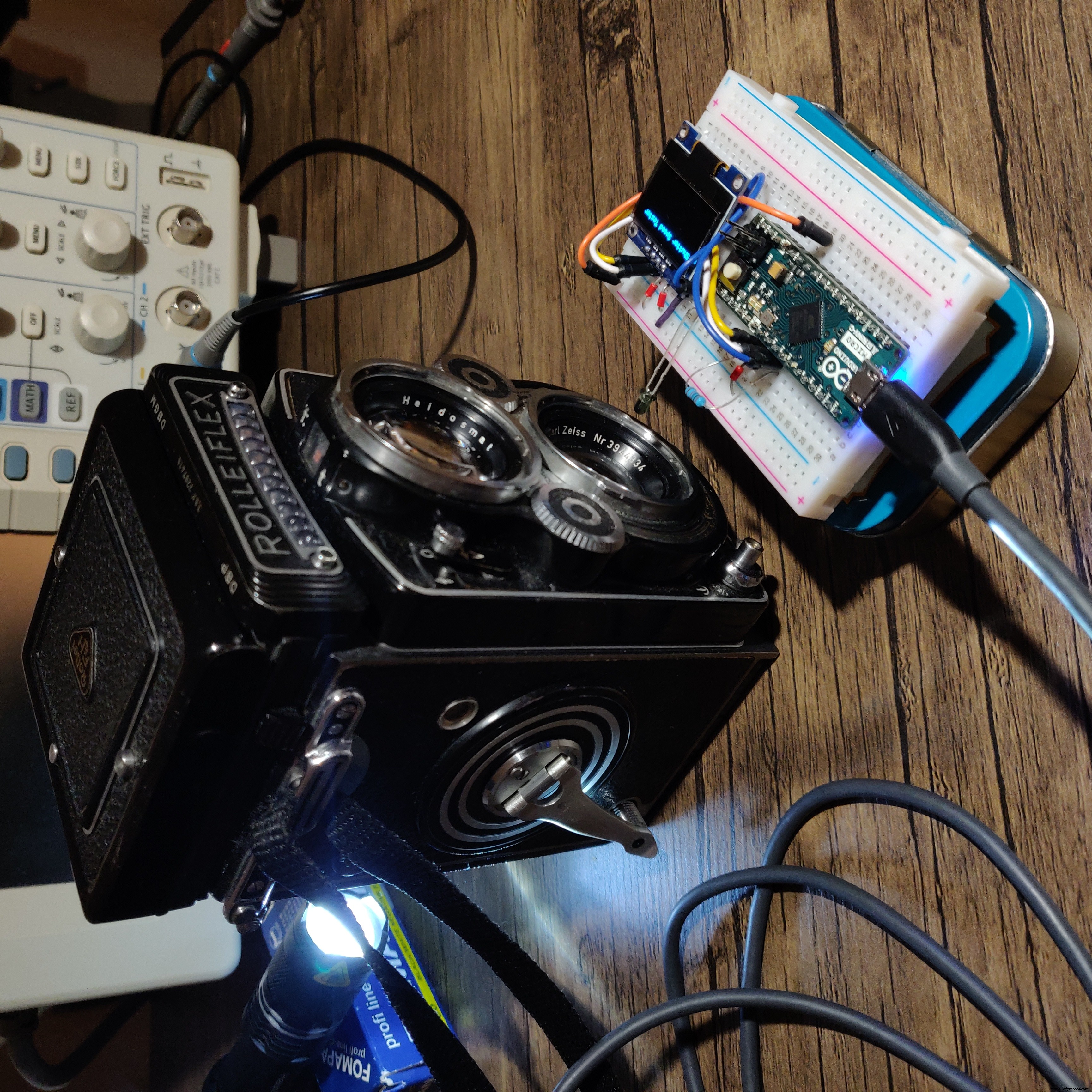

1. Поставьте камеру на ровную устойчивую поверхность.
2. Откройте заднюю крышку камеры, exponируя механизм затвора.
3. Позиционируйте тестер так, чтобы фототранзистор был напротив объектива камеры.
4. Поставьте фонарик за камерой и направьте луч через объектив к фототранзистору.
5. Подайте питание на тестер через USB.

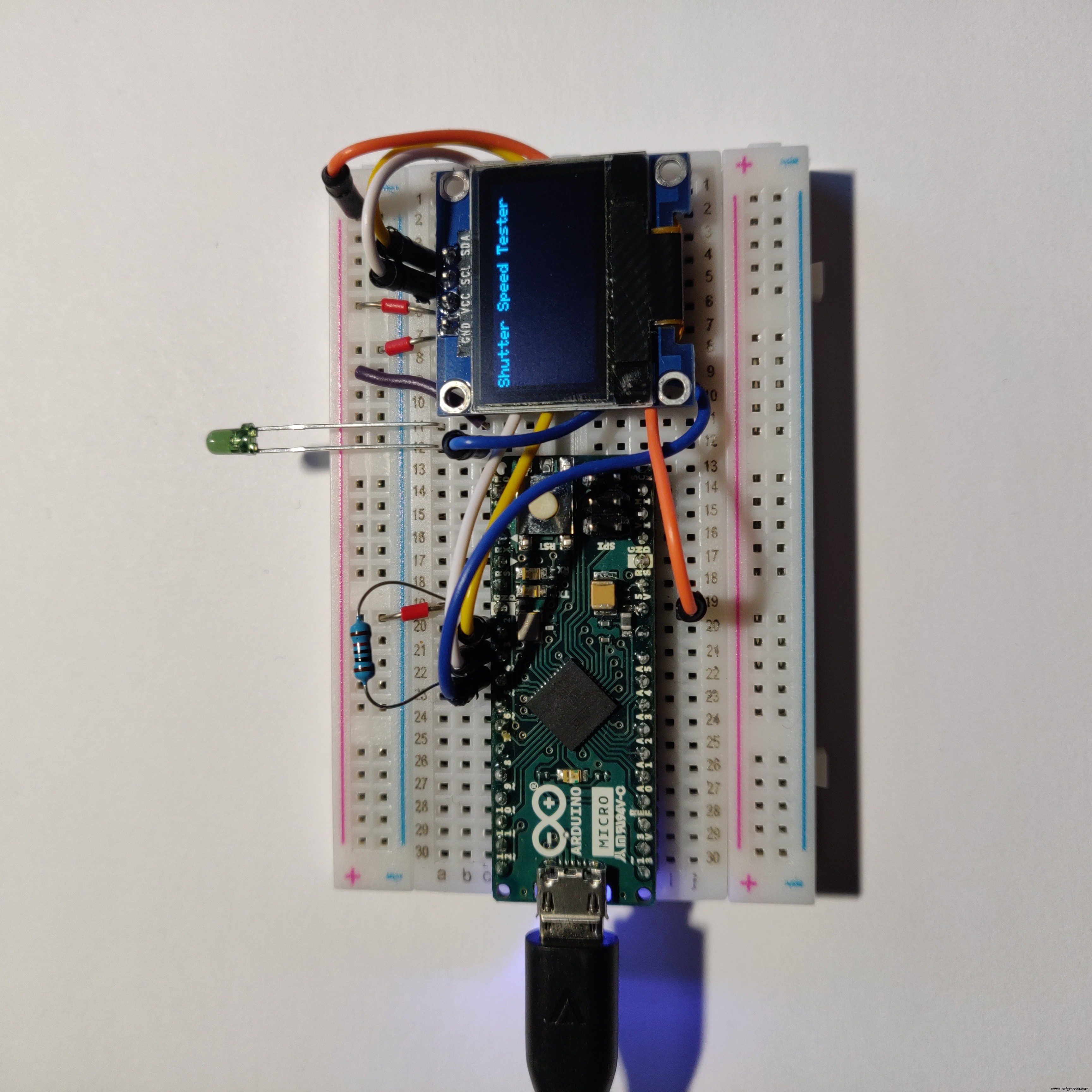

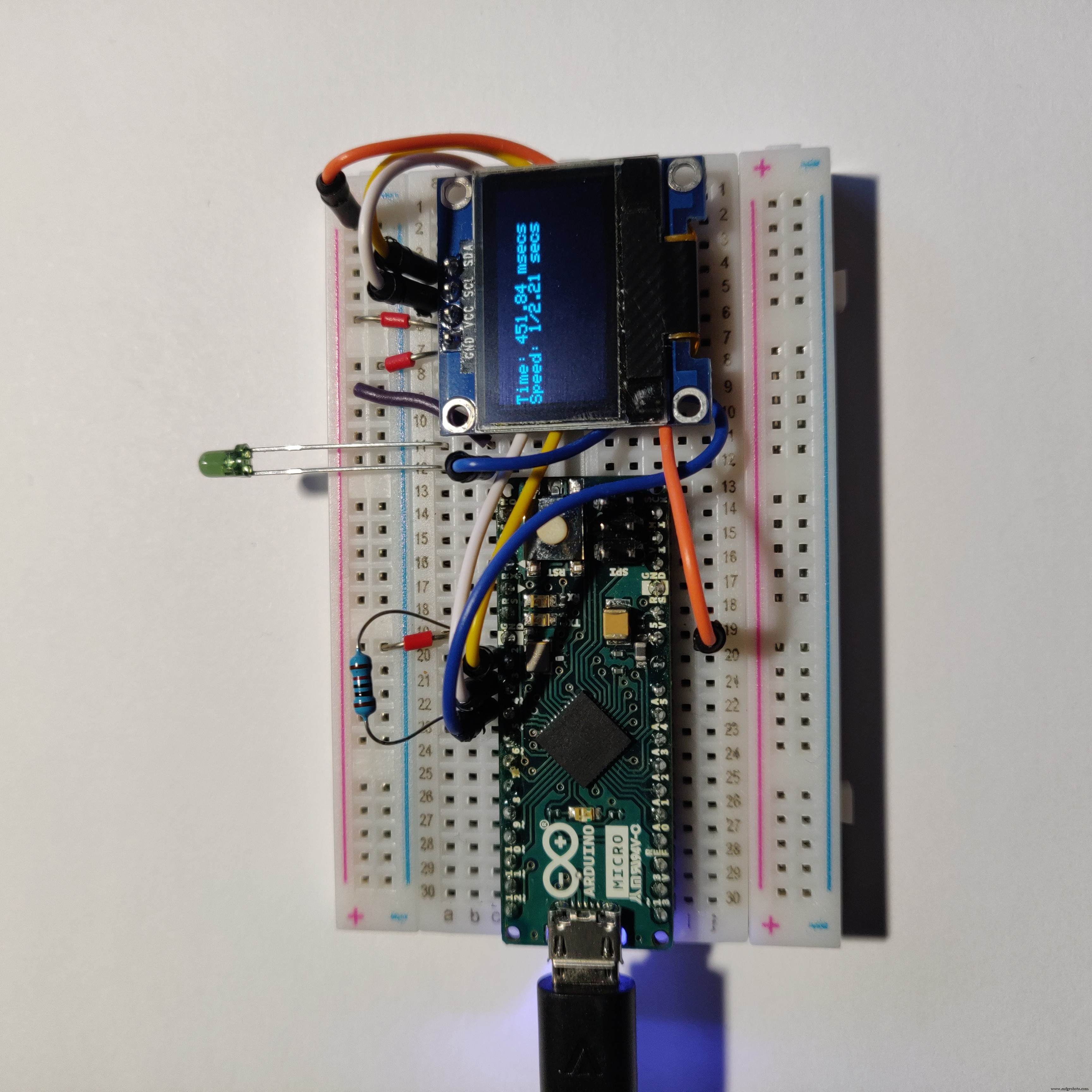

6. Когда появится стартовый экран, отпустите затвор камеры. Измеренная скорость вспыхнёт на OLED-дисплее.
7. Повторите процесс для подтверждения других скоростей затвора.

Советы и модификации

Выбор фототранзистора: Если предпочитаете другой компонент, изучите его даташит на предмет спектральной чувствительности. SFH309-4 хорошо проявил себя в наших тестах без изменения схемы.

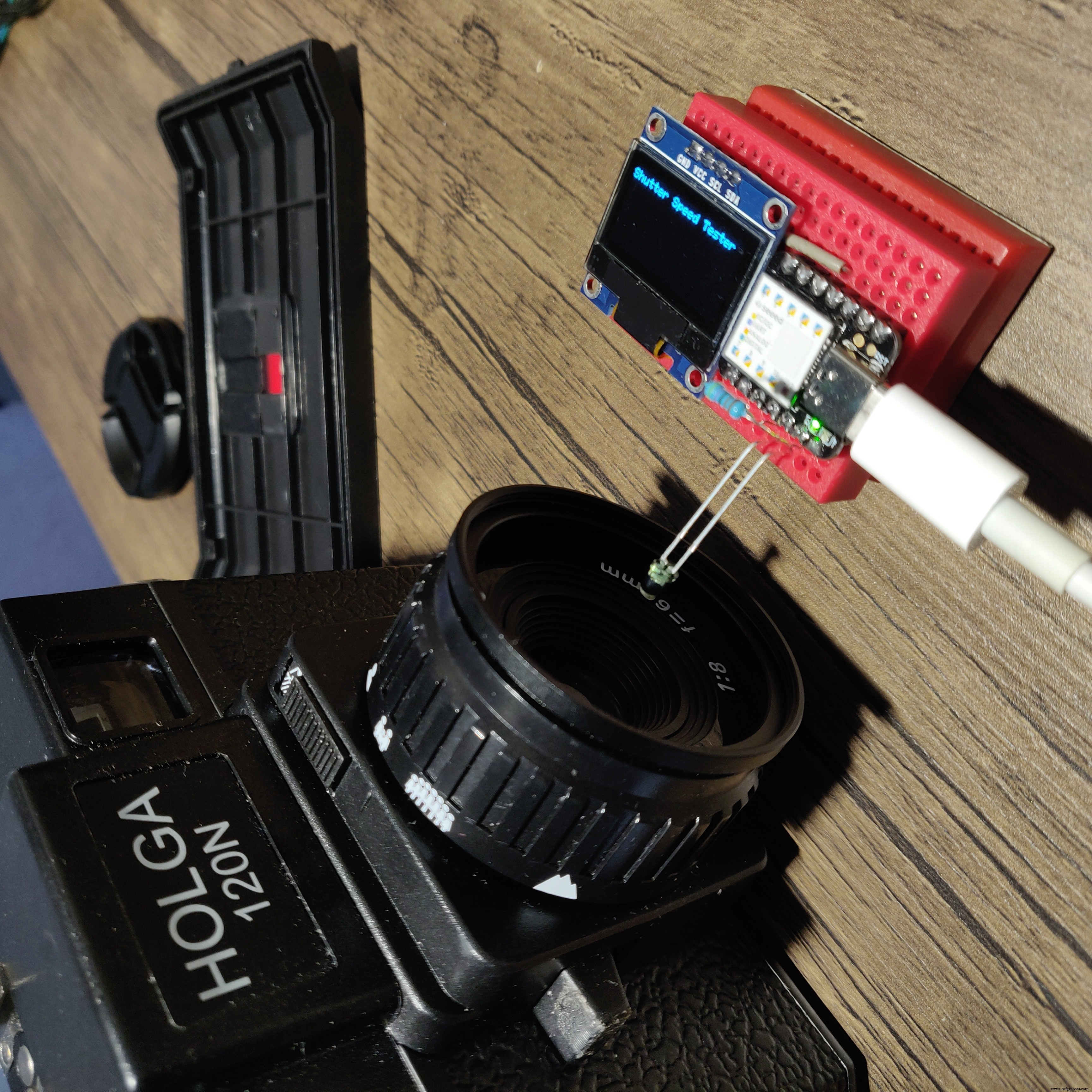

Использование другой Arduino: Подойдёт любая плата с аналоговым входом. Например, Seeeduino Xiao (3.3 В) можно использовать, подключив фототранзистор к пину A10 вместо A6.

Код

Полную прошивку и примеры скачайте из нашего GitHub-репозитория:

https://github.com/hiroshootsfilm/shutterspeedtester

Схемы

Все файлы схем доступны в том же GitHub-репозитории, указанном выше.
