Реверс-инжиниринг: когда и почему применять в механическом проектировании

Чтобы инновировать и улучшать технологию или процесс, конструкторы должны глубоко понимать существующие системы — либо потому что участвовали в их создании, либо применили принципы реверс-инжиниринга.

Методология применима во многих областях (ПО, медицина, химия), но фокус статьи — механическая инженерия и ЧПУ-применения.

Что такое реверс-инжиниринг?

В основе — анализ объекта для понимания того, как и почему он работает, путем разложения на компоненты. В зависимости от контекста, к «реверс-инжинирингу» могут относиться:

• Измерение и фиксация размеров и позиций компонентов в сборке (сейчас — 3D-сканирование).
• Создание визуальных представлений через CAD-записи (традиционно — чертежи на бумаге).
• Редизайн и замена компонентов для оптимизации будущих итераций продукта.
• Воспроизведение сборки или отдельных компонентов (включая быстрые прототипирование: ЧПУ, 3D-печать, уретановое литье и др.).

При выполнении опытными профессионалами — ценная практика для замены поврежденных деталей, улучшения дизайна продуктов и оборудования, достижения других инженерных целей.

Этичен ли реверс-инжиниринг?

Реверс-инжиниринг — фундаментальный аспект продуктовой инновации, обслуживания и сервиса. Частый вопрос: этично ли это? Короткий ответ: зависит от применения.

Патентованные и копирайтовые продукты юридически защищены от неэтичного реверс-инжиниринга. Пример ПО: многие коммерческие лицензии запрещают реверс-инжиниринг, иначе продукт можно свободно распространять/перепродавать, обесценивая труд разработчика.

С другой стороны, для некоторых ПО это важно: обеспечить бесшовную интеграцию с другим приложением, понять и противодействовать вредоносному ПО.

Многие применения ожидаются и даже поощряются, но не следует использовать реверс-инжиниринг просто для копирования коммерческого продукта с целью перепродажи как есть.

5 сценариев использования реверс-инжиниринга

В механической инженерии и ЧПУ реверс-инжиниринг классифицируется под несколько сценариев. В зависимости от продукта/оборудования они могут пересекаться.

1) Детали, снятые с производства

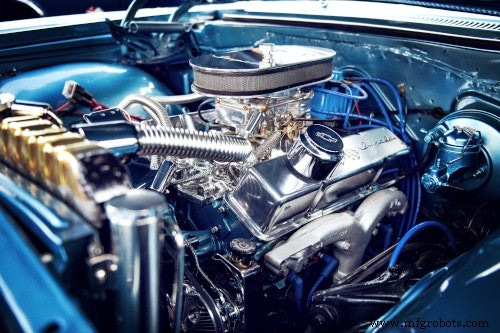

Хоббисты восстанавливают винтажную технику (классические авто), или производству нужны запчасти для старого оборудования, но склад пуст. Оригинальные детали недоступны.

Бизнес закрылся или ОЕМ перешел на новые модели, прекратив поставки запчастей. Единственный способ — реверс-инжиниринг, в сотрудничестве с ОЕМ или независимым провайдером.

2) Интеграция и апгрейды «под ключ»

Медики заказывают пациенто-специфические имплантаты/протезы, или вы модифицируете оборудование аддонами — реверс-инжиниринг дает идеальное соответствие существующим структурам. Критично для бесшовной интеграции и предотвращения проблем с производительностью.

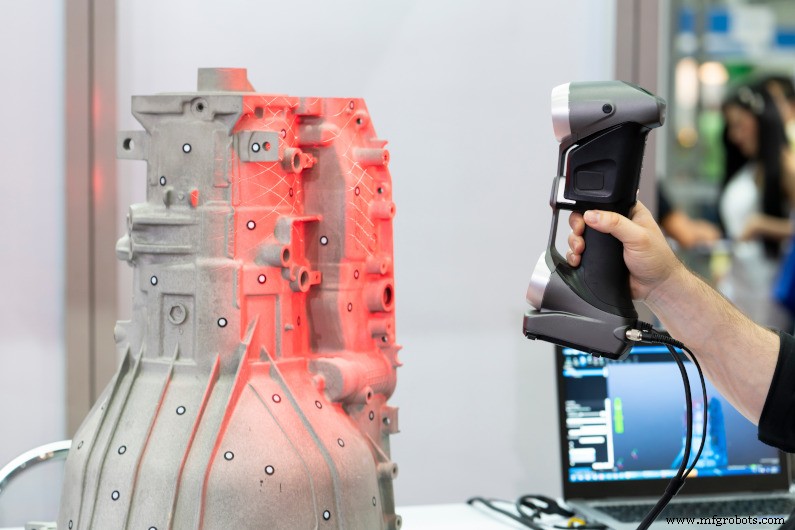

Часто применяют 3D-сканирование (лазерные сканеры, КИМ — CMM) для точного измерения и сопряжения стыковочных поверхностей новых и старых деталей. Другие примеры: автозапчасти aftermarket, интеграция умных датчиков в аналоговое производственное оборудование.

3) Анализ отказов и диагностика производительности

Когда оборудование ломается, неисправно или недопроизводительно, можно сэкономить и даже повысить эффективность через реверс-инжиниринг. Вместо замены дорогой/труднодоступной детали — анализ отказа для выявления причины. Информация используется для ремонта и предотвращения повторения.

Пример: после анализа отказа на давлении инженер выясняет, что клапан вышел из строя из-за коррозии/абразива. Не нужно менять весь станок — достаточно заменить клапан, минимизируя простой и затраты.

Если клапан вышел преждевременно, можно продлить жизнь машины: выбрать более коррозийно-/износостойкий аналог или изменить условия эксплуатации (убрать агрессивные химикаты).

Осторожно: ОЕМ мог заложить клапан как предохранительный элемент для другой части системы. Редизайн может обернуться против безопасности и ресурса оборудования.

4) Восстановление утерянных проектов

По мере эволюции продукта чертежи теряются/повреждаются, цифровые файлы теряются/повреждаются, оригинальные конструкторы уходят — возникает пробел в знаниях. Реверс-инжиниринг помогает восстановить проектные данные устаревших продуктов. Полезно, если нужно вернуть старые функции, вытесненные временем, для конкретного проекта.

5) Исторические исследования и сохранение

Еще одно применение — изучение и сохранение культурных/исторических предметов. От понимания древних инженерных чудес до воссоздания цифровых и 3D-печатных артефактов — современные принципы и технологии реверс-инжиниринга бесценны для создания архива знаний и понимания прошлого.

Пример: механизм Антикитера (Древняя Греция) — один из старейших механических аналоговых компьютеров. Современные технологии (рентгеновская томография) визуализировали сильно корродированные фрагменты и внутренние компоненты, историки и ученые восстановили внутреннее устройство и создали реплики для демонстрации работы.

Реверс-инжиниринг с экспертами отрасли

Реверс-инжиниринг — бесценный процесс для конструкторов и хоббистов везде, чтобы узнать больше об оборудовании для ремонта или улучшения. Но важно: только эксперты отрасли с глубокими знаниями продукта/машины должны заниматься реверс-инжинирингом.

Профессионалы работают быстрее, безопаснее, точнее, чем неопытные конструкторы, которые рискуют безнадежно повредить редкое и дорогое оборудование при разборке или упустить ключевые инсайты. Свяжитесь с Gensun, чтобы увидеть, как мы можем удовлетворить ваши потребности в реверс-инжиниринге и быстром прототипировании.
