Обработка с ЧПУ – это производственный процесс, в котором программное обеспечение управляет движениями. Это классификация станков с ЧПУ. указывает виды оборудования и работы, которые они могут выполнять. Сколько типов станков с ЧПУ существует? В следующем содержании будут представлены все виды станков с ЧПУ, вы можете найти разницу между ними.

Классификация станков с ЧПУ — типы станков с ЧПУ

Станок с ЧПУ (ЧПУ) — это автоматический станок, оснащенный системой программного управления, который может выполнять сложные, точные, мелкосерийные и многократные обработки деталей с ЧПУ. переработка и производство. Существует много типов станков с ЧПУ, которые можно разделить на следующие категории на основе различных методов.

<сильный>1. Функции (детали)

В зависимости от функций или типов обрабатываемых деталей станки с ЧПУ можно разделить на пять типов:фрезерные станки с ЧПУ, токарные станки с ЧПУ, сверлильные станки с ЧПУ, плазменные резаки с ЧПУ и шлифовальные станки с ЧПУ.

- Фрезерные станки с ЧПУ:используются для создания форм, пазов, отверстий, выемок, канавок, карманов и специальных поверхностей, а также для выполнения процесса обработки при изготовлении фрезерных деталей с ЧПУ, вращающихся режущих инструментов на фрезерном станке для удаления материала из стационарной заготовки.

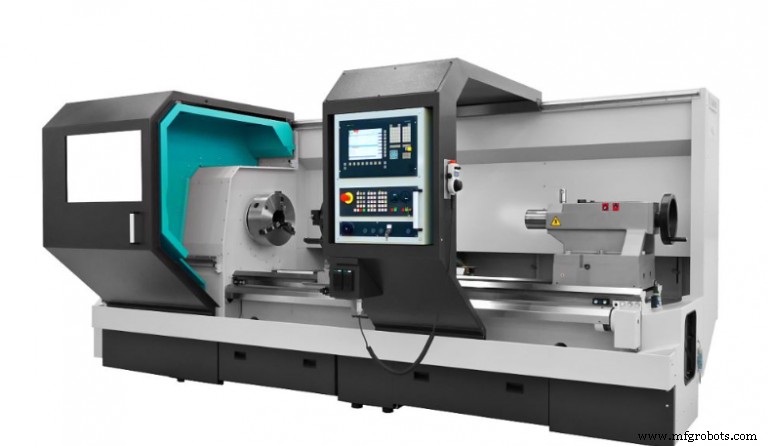

– Токарные станки с ЧПУ:используются для изготовления цилиндрических объектов и выполнения процесса изготовления токарных деталей с ЧПУ. Режущий инструмент формирует заготовку, в то время как блок материала быстро вращается на шпинделе.

- Сверлильные станки с ЧПУ:используются для сверления отверстий в заготовке, инструмент может быстро и точно определить положение для сверления, сложные сверлильные станки также могут выполнять развертывание, зенкерование и нарезание резьбы.

- Плазменные резаки с ЧПУ:машина оснащена плазменной горелкой, которая предназначена для резки металлов и включает резку электропроводящих материалов ускоренной струей горячей плазмы.

– Шлифовальные станки с ЧПУ:машина использует вращающееся колесо для шлифования материала путем шлифовки или измельчения его до нужной формы, его легче программировать, чем фрезерные станки и токарные станки.

<сильный>2. Тип движения

Классификация по движению, станки с ЧПУ можно разделить на точечные системы и контурные системы.

– Системы «точка-точка»:материал и инструмент размещаются в определенных фиксированных относительных положениях, в которых они остаются до тех пор, пока фреза не завершит процесс и не втянется, оборудование этого типа, включая сверлильные, расточные и нарезные станки.

– Контурные системы:станок режет материал по контуру детали, поэтому он работает в непрерывном режиме, этот тип оборудования включает в себя токарные станки, фрезерные станки и фрезерные станки.

<сильный>3. Количество осей

При классификации по количеству осей станки с ЧПУ обычно можно разделить на пять групп:2-осевые станки, 2,5-осевые станки, 3-осевые станки, 4-осевые станки и 5-осевые станки.

– 2-осевые станки с ЧПУ:станки дают доступ только к двум осям, как и токарные станки, инструмент перемещается в 2 направлениях, например, X и Z.

- 2,5-осевые станки с ЧПУ:также 3-осевая система, но движение не является трехмерным, оси X и Y сначала перемещаются в положение, а затем начинает работать третья ось, например, сверление и нарезание резьбы. машины.

– 3-осевые станки с ЧПУ:три оси (X, Y и Z) перемещаются одновременно в трехмерном пространстве, это наиболее широко используемый и универсальный станок, который позволяет достичь высокой точности и прецизионности, может использоваться для автоматической/интерактивной работы, фрезерования пазов , сверление отверстий и резка острых кромок.

– 4-осевые станки с ЧПУ:3-осевые станки с дополнительным вращением по оси А или оси В, типичным примером является вертикальный станок или горизонтальный станок. В случае 4-осевой обработки фрезерование выполняется по дополнительной оси, при этом операция по X, Y и Z такая же, как и при 3-осевой системе, а вращение по оси А или В происходит вокруг оси X. -ось.

– 5-осевые станки с ЧПУ:3-осевой станок с дополнительным вращением по двум направлениям (Y и Z) по оси A и оси B, вращение задается соответственно движением станины и шпинделя (точка вращения). 5-осевые станки представляют собой усовершенствованные станки с ЧПУ, а их многомерное вращение и перемещение инструмента позволяют создавать точные и сложные детали благодаря улучшенному доступу к поднутрениям и глубоким карманам, непревзойденной чистовой обработке и скорости, часто используемым для приложений высокого уровня, таких как детали аэрокосмической отрасли. , искусственные кости, детали из титана, детали нефтегазового оборудования, товары военного назначения и многое другое.

<сильный>4. Цикл управления

Классификация станков с ЧПУ по контуру управления может быть следующих типов:система с разомкнутым контуром и система с замкнутым контуром.

– Станок с ЧПУ без обратной связи относится к системе, в которой связь между системой контроллера и двигателем является односторонней. Процесс для разомкнутой системы прост, программное обеспечение ЧПУ создает информацию с необходимыми сигналами шага и направления в зависимости от цели пользователя, компьютер передает эту информацию на контроллер, который затем включает двигатель, без обратной связи. В станках с ЧПУ с разомкнутым контуром используются шаговые двигатели.

– Станок с ЧПУ с обратной связью имеет систему обратной связи для контроля выходной мощности двигателей, а также способную исправлять ошибки положения, скорости и ускорения. Обратная связь может быть возвращена на контроллер ЧПУ или компьютер, и первый тип более распространен, система с обратной связью, подаваемой на генератор сигналов или компьютер, обычно существует в высокопроизводительных станках.
