Таблица размеров сверл и резец для ЧПУ — Точные измерения для точной обработки

Сверление — это процесс создания отверстия, а нарезка резьбы — техника, используемая для вырезания резьбы внутри отверстия. Поэтому сверло и резак часто используются последовательно для изготовления деталей ЧПУ с резьбовыми отверстиями. Когда речь идет о выборе размеров сверл и резец, существуют стандартные таблицы размеров сверл и резец для справки.

Что такое таблица размеров сверл и резец и зачем она нужна?

При изготовлении нестандартных деталей ЧПУ часто требуются отверстия с резьбой для крепления готовой детали или облегчения сборки. Один из самых распространенных способов получения резьбовых отверстий — сверлить отверстие нужного размера сверлом, а затем нарезать резьбу резаком. Людям понадобятся таблица размеров сверл и таблица размеров резец, чтобы определить правильный сверло для определенного размера резьбы или правильный резак для существующего отверстия.

Таблица размеров сверл — это список стандартных размеров сверл в нескольких системах измерения, включая дробную, метрическую, по номерам калибра проволоки и буквенную. Дробные размеры измеряются в дюймах, а метрические — в миллиметрах. Системы по номерам калибра и буквенные относятся к диаметрам инструментов, которые увеличиваются по мере уменьшения номера калибра от №107 до №1, а затем продолжаются от A до Z. Десятичные эквиваленты диаметров показаны в английских и метрических единицах.

Таблица размеров резец — это таблица, в которой перечислены стандартные размеры резец, указывающие диаметр и шаг резьбы для дробных, метрических и винтовых размеров. Дробные размеры указаны в дюймах, метрические — в миллиметрах после буквы «M». Номер винтового размера соответствует диаметру, который больше для более высокого номера размера. Шаг резьбы может быть грубым или мелким, будет указан после диаметра. В дробной и винтовой системах используется количество витков, измеряемое в витках на дюйм, например, резьба UNF и UNC. Метрическая система использует шаг резьбы — расстояние между витками, измеряемое в миллиметрах.

Типы размеров сверл

• Метрические размеры сверл: диаметр сверла в стандартных метрических длинах.
• Буквенные размеры сверл: размеры обозначены буквами, от размера A (наименьший) до размера Z (наибольший).
• Номерные размеры сверл: размеры обозначены числами, от размера 80 (наименьший) до размера 1 (наибольший). Номерные и буквенные размеры обычно используются для спиралевых сверл, а не для других форм.
• Дробные размеры сверл: размеры записываются как несократимые дроби. ANSI B94.11M-1979 устанавливает стандарты размеров для сверл прямого шанка рабочей длины от 1/64 дюйма до 1 дюйма с шагом 1/64 дюйма.
• Десятичные размеры сверл: записываются в виде числа с 4 десятичными знаками, эквивалентны дробно-дюймовым размерам сверл.

Список размеров сверл и резец

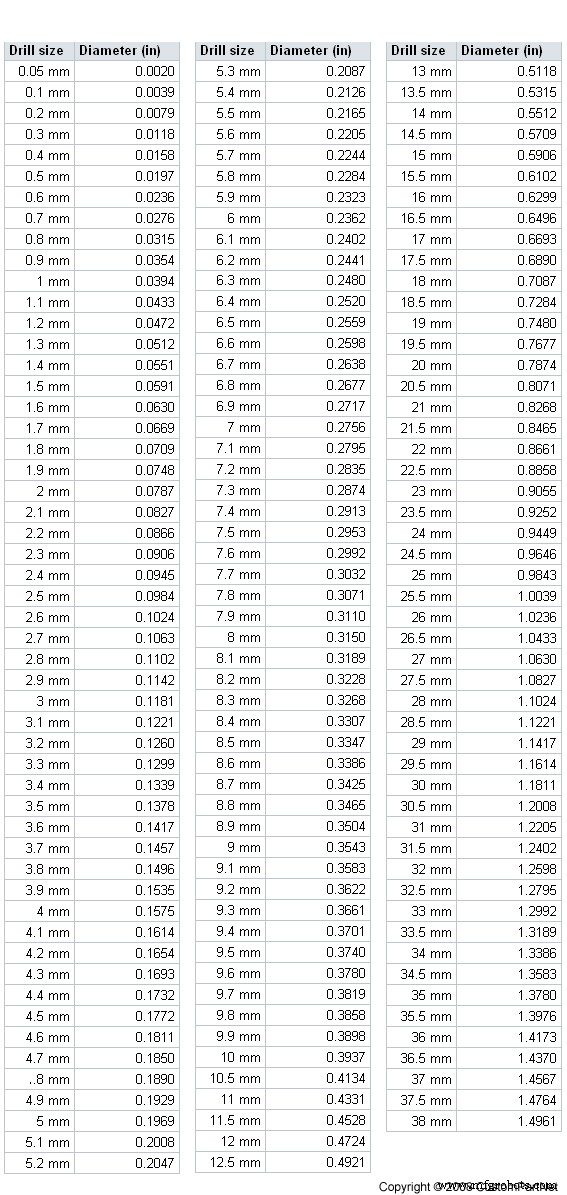

Размеры сверл (Метрические)

Таблица размеров сверл содержит инструменты до 1,5 дюйма в диаметре, но инструменты большего размера также обычно используются.

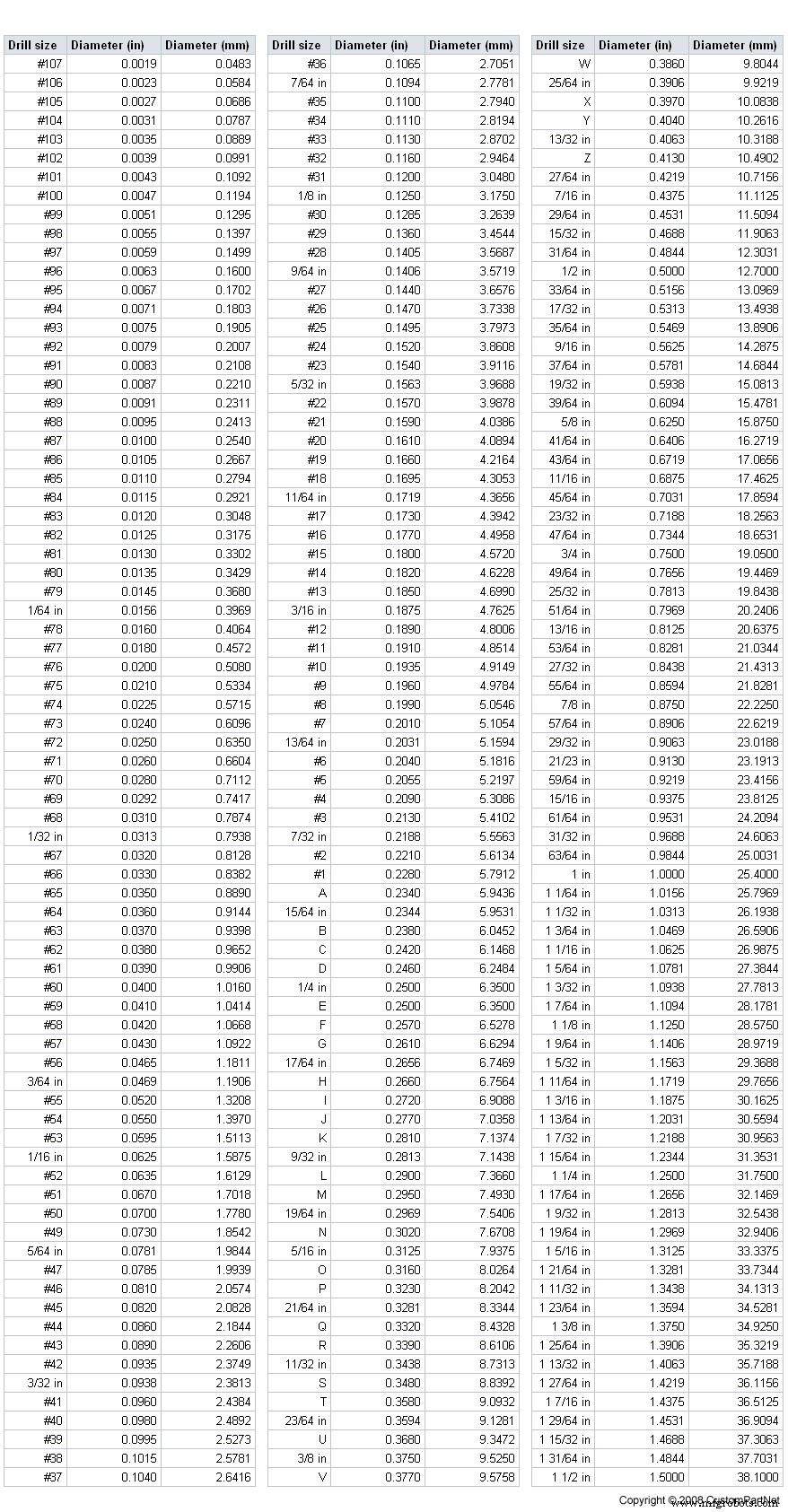

Размеры сверл (Английские)

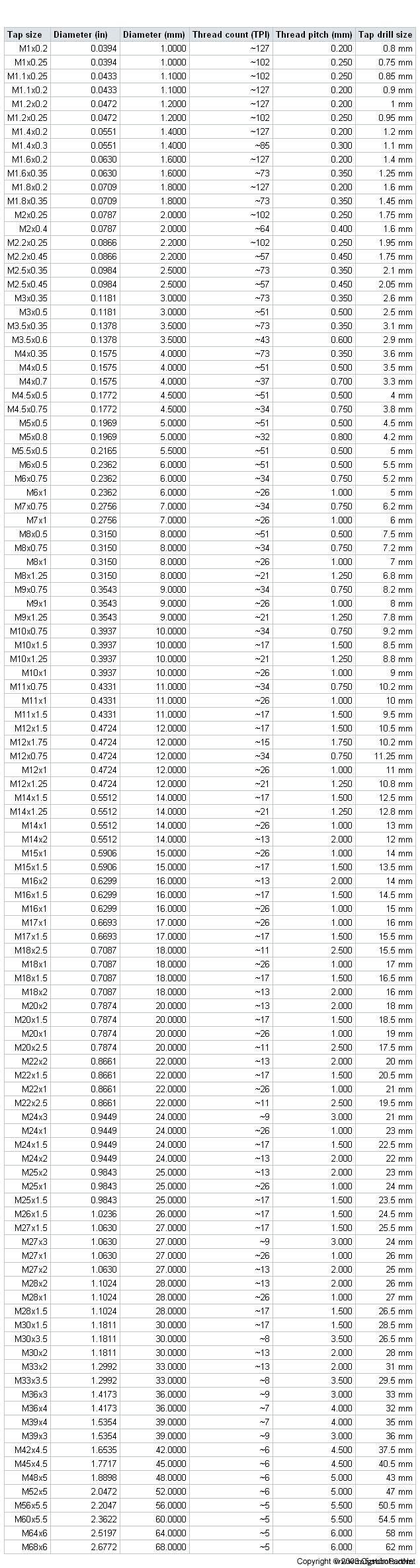

Размеры резец (Метрические)

Для каждого количества витков предоставлен эквивалентный шаг резьбы, а для метрических резец показано приблизительное количество витков на основе шага. Наконец, рекомендуемый размер сверла для нарезки резьбы указан для каждого стандартного размера резака. Этот размер сверла следует использовать для сверления исходного отверстия, которое затем будет нарезано.

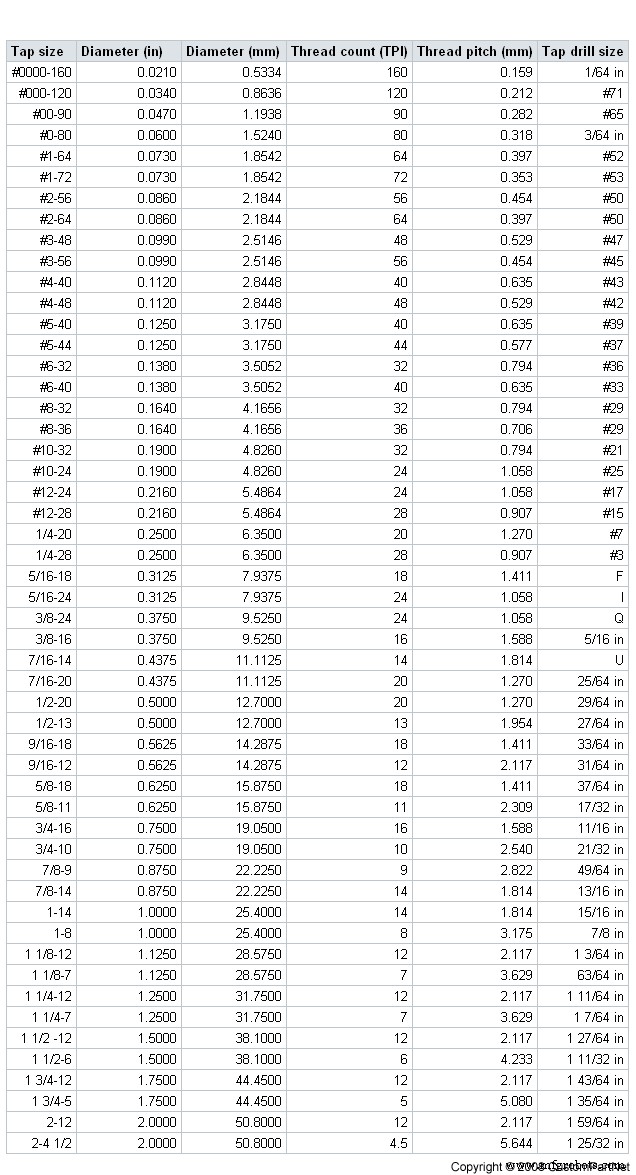

Размеры резец (Английские)

Скачать таблицу размеров сверл и резец

• Таблица размеров сверл (Метрическая)
• Таблица размеров сверл (Английская)
• Таблица размеров резец (Метрическая)
• Таблица размеров резец (Английская)

Связанная статья: Руководство по выбору сверла
