Понимание типов разъемов RJ45: ключевые различия и применение

Как и Azure Sphere, типы разъемов RJ45 вносят огромный вклад в развитие Интернета вещей. Однако трудно различать различные типы разъемов RJ45.

Таким образом, эта статья поможет вам понять различия, применение и многочисленные виды.

Что такое разъем RJ45?

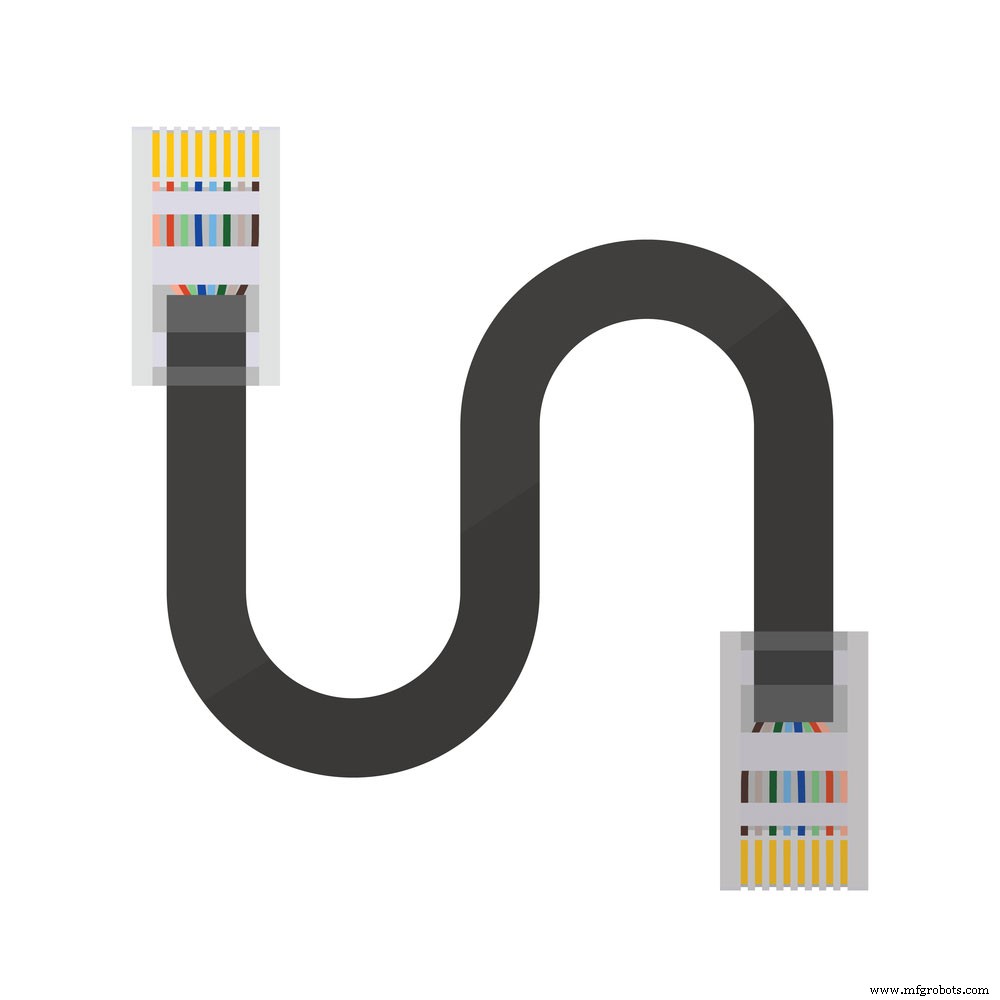

Тип разъема RJ45 B

RJ45 — это стандартный интерфейс разъема между компьютером и локальной сетью через кабель Ethernet.

Федеральная комиссия по связи классифицировала многочисленные соединения, созданные с использованием этой техники, в систему Registered Jack (RJ) в 1976 году. Таким образом, появилось название бренда RJ.

Система RJ определяет физическое соединение, схемы проводки и сигнальные характеристики.

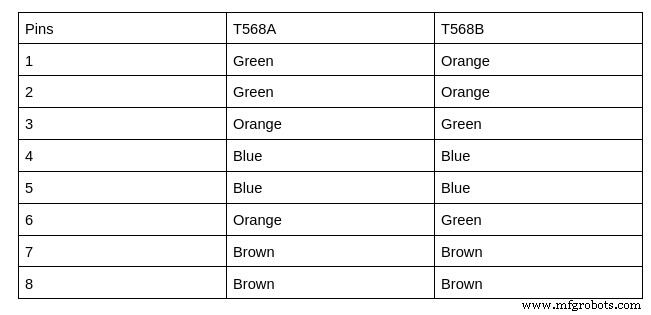

Как определить цветовую кодировку интерфейса RJ45?

T568A и T568B — наиболее часто используемые цветовые обозначения. Главное различие между T568A и T568B — перестановка зеленых и оранжевых проводов.

Кратко, эти обозначения определяют, как отдельные восемь проводов разъема RJ45 выстраиваются при обжиме. Эти линии имеют разные цветовые соглашения для соблюдения при прокладке кабелей для совместимости.

Особенности и возможности RJ45

К ним относятся стоимость, экранирование от электромагнитных помех, беспаечное соединение проводов, быстрая вставка и извлечение, настраиваемые сетевые кабели.

Разъемы RJ45 могут быть ориентированы в любом направлении, что делает их подходящими для различных применений. Также они могут обеспечивать защиту оборудования и соединения, более высокую индивидуальную экранировку и защиту от тока, а также различные варианты монтажа.

Типы разъемов RJ45

• Стандартный: этот неэкранированный разъем RJ45 имеет восемь позиций и восемь соединений.
• Экранированный: также известен как RJ48, эти разъемы имеют металлическую зажимную муфту. Таким образом, это обеспечивает эффективное удержание кабеля. Кроме того, они обеспечивают 360° экранирующий контакт.
• Усиленный: эти физические разъемы состоят из нескольких внешних частей для защиты устройств от суровых сред. Кроме того, их можно назвать Hi-Rel, что означает высокую надежность.
• 10-контактный RJ45: 10-контактный разъем, который можно использовать там, где нужны последовательные линии, как в случае с линией T1.
• Миниатюрный: это более мелкая и надежная версия стандартного Ethernet-разъема RJ45. Он составляет около 70% по размеру и помогает дизайнерам, которые находят стандартный разъем RJ45 ограничивающим в дизайне.

• Женские разъемы RJ45 (розетка RJ45): это гнездо, предназначенное для вставки мужского разъема RJ45. Кроме того, их можно называть женской розеткой RJ45 или женским джеком RJ45. Вы найдете их на панелях и настенных установках.
• Мужские разъемы RJ45 (вилька RJ45): это вкладываемые компоненты, которые вы найдете на концах кабеля Ethernet. Дизайнеры обычно делают их из прозрачного, серого, черного или белого пластика. Иногда они экранируют их металлическими корпусами. Это минимизирует опасности EMI-помех, тем самым улучшая стабильность и качество передаваемого сигнала.

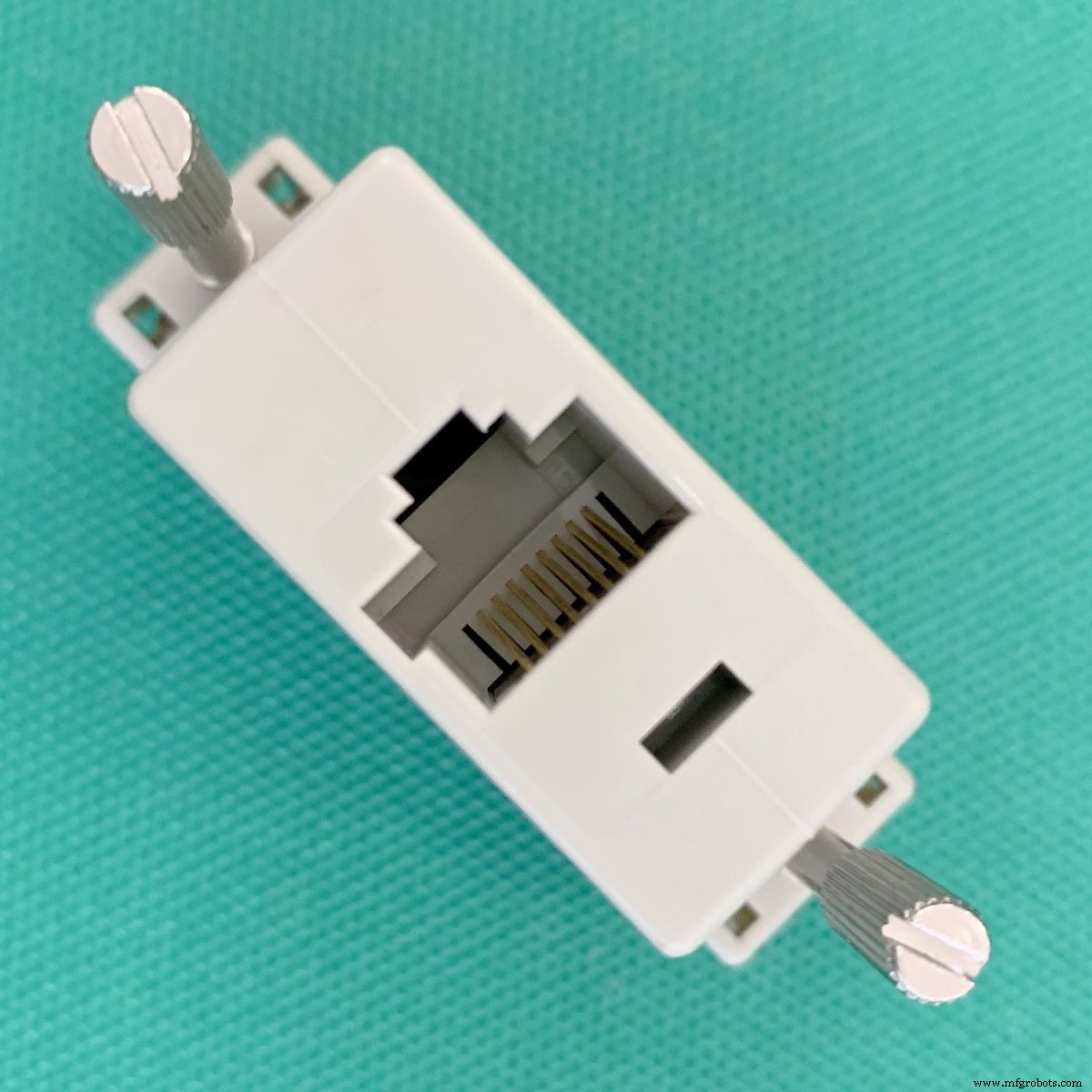

Женский разъем RJ45

Источник: Wikimedia Commons

Обжим разъема RJ45

Для обжима RJ45 вам понадобятся кабель Ethernet, обжимной инструмент, разъем RJ45 и тестер кабелей. На схеме ниже показано, как вы должны располагать провода:

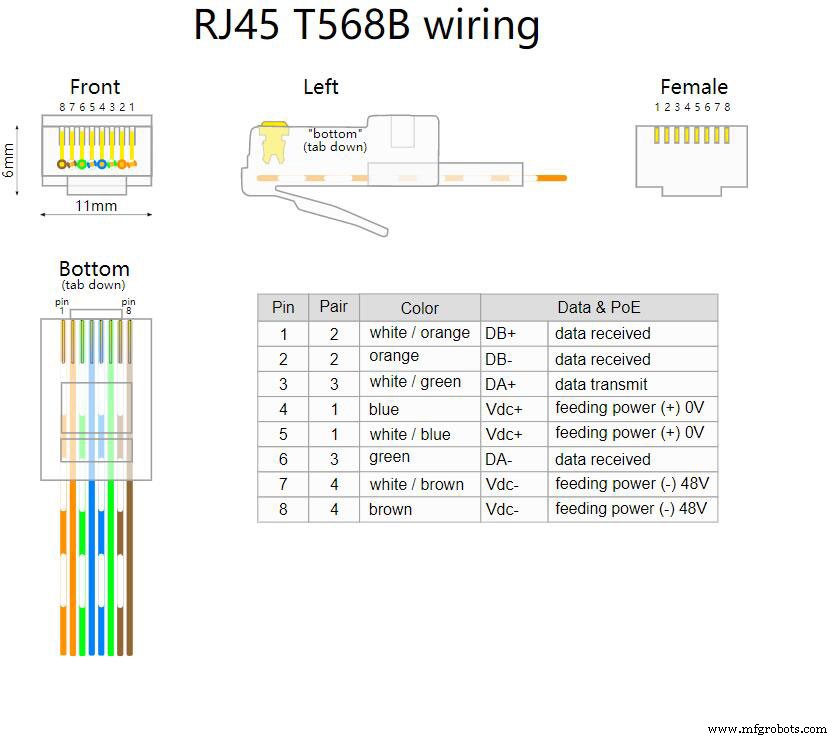

Схема подключения RJ45 T568B

Источник: Wikimedia Commons

Технические специфики/Размещение на плате RJ45

При настройке и сборке соединений RJ45 есть несколько факторов, которые нужно учитывать с точки зрения архитектуры платы и характеристик.

Рассмотрите такие факторы, как целостность сигнала и имеют ли разъемы RJ45 встроенные магнитные элементы для уменьшения электромагнитных помех. Также посмотрите на фактическое позиционирование разъемов.

Применение разъема RJ45

RJ45 применяется в проектировании и сборке Ethernet-соединений между устройствами с разными кабелями сетевых категорий CAT. К ним относятся CAT5, CAT5E, CAT6, CAT6E и CAT7.

Он предлагает широкий спектр применений, включая:

• Использование кабелей модема Ethernet для соединения устройств
• Системы IoT и VoIP.
• Он используется в отраслях, занимающихся сборкой и монтажом
• Системы контроля качества.

Векторное описание IoT (Интернета вещей)

Заключение

Кратко, это о типах разъемов RJ45, их применении и процессе обжима. Также, если у вас есть вопросы, не стесняйтесь спрашивать нас на нашем сайте.
