Транзистор BC547: ключевые характеристики, применение и руководство по использованию

Что такое транзистор?

Транзистор — электрически управляемый ключ. Требует вход (эмиттер), выход (коллектор) и управление (база). Ток базы открывает канал эмиттер-коллектор. Также работает как усилитель: мощность коллектор-эмиттер >> мощности базы.

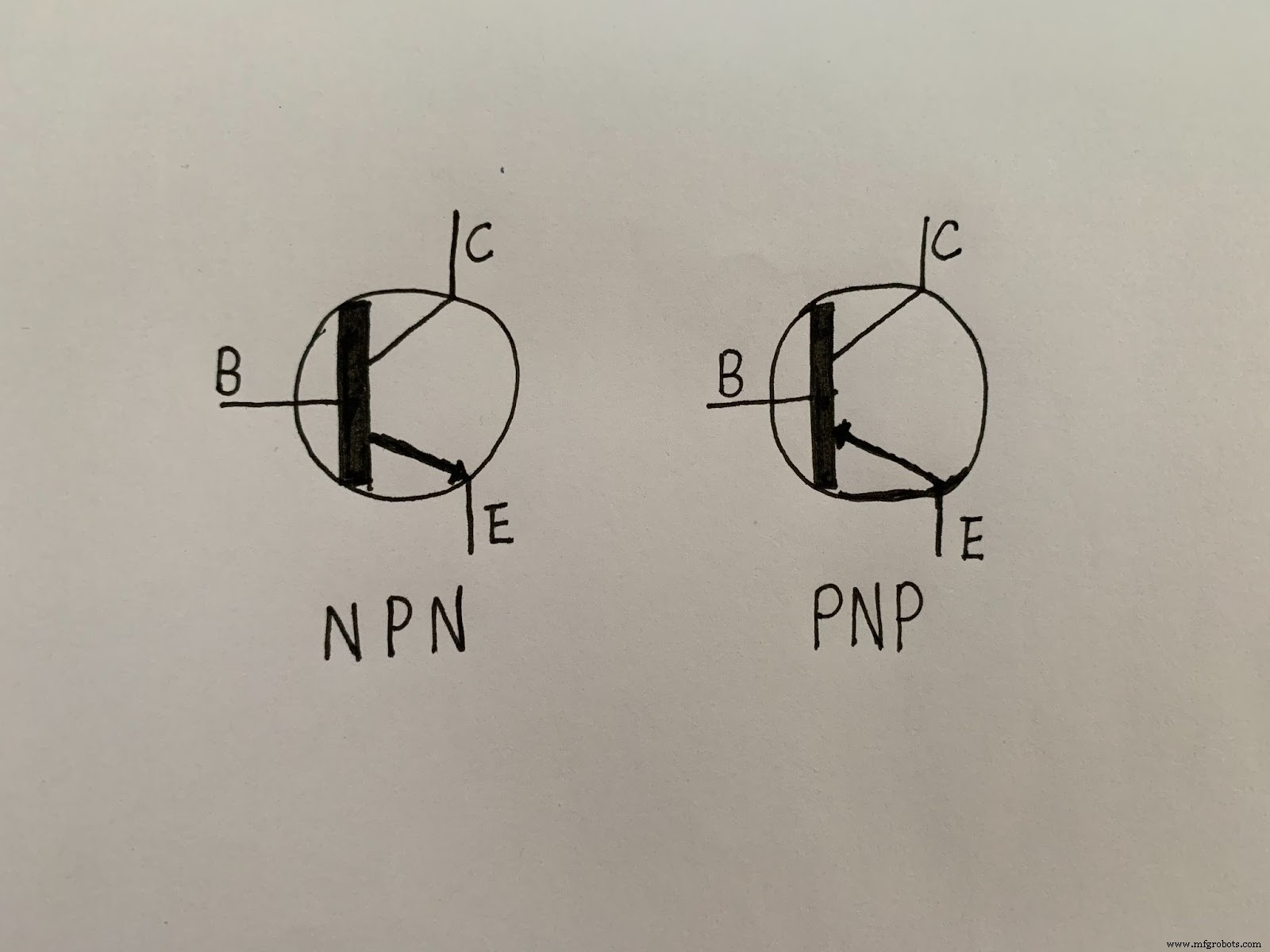

Что такое NPN-транзистор?

Общего назначения для усиления сигналов. Три слоя: эмиттер, база, коллектор. Ток коллектора управляется потоком электронов.

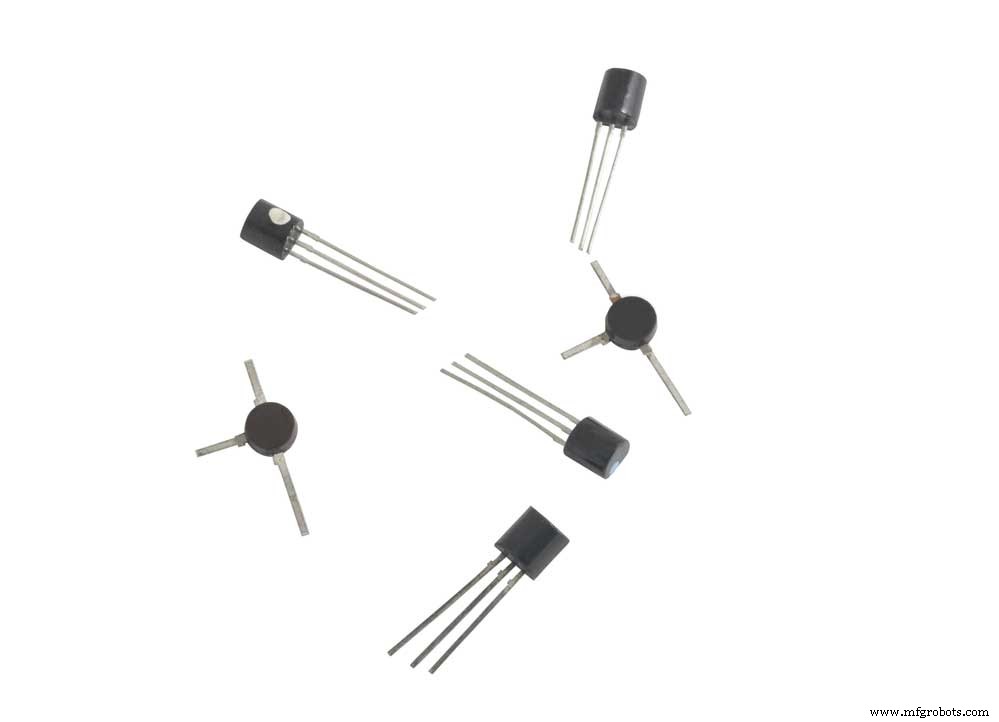

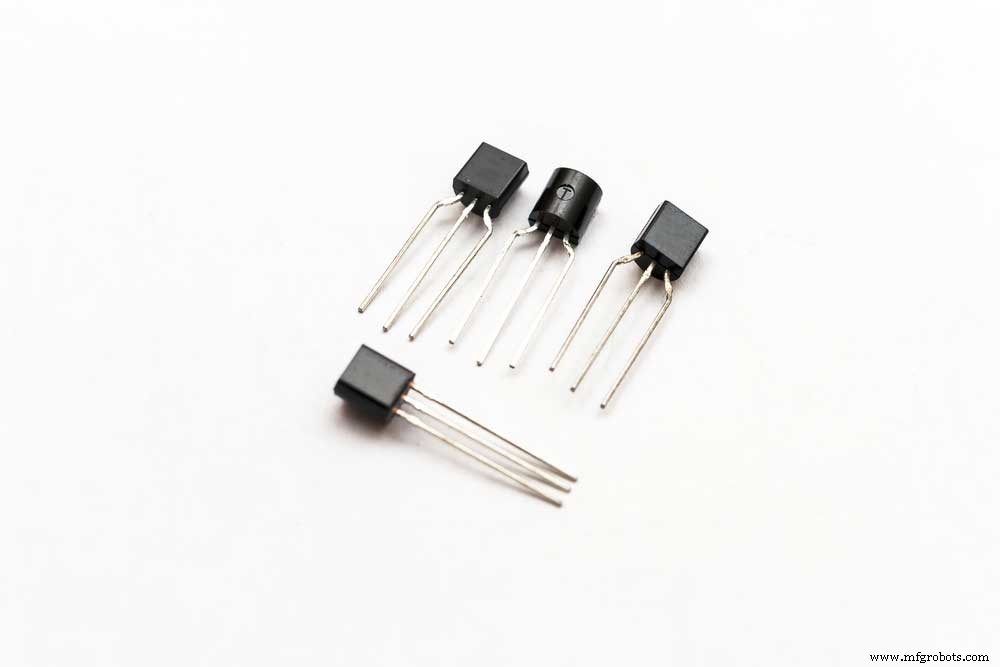

Что такое транзистор BC547?

BC547 — NPN-транзистор. При питании базы ток течет коллектор → эмиттер. Обычно ставится после нагрузки (low-side switching).

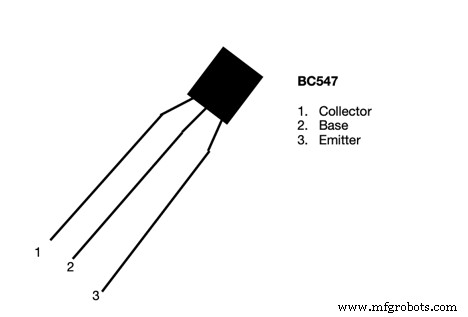

Распиновка BC547

• Вывод 1 — Коллектор: входит ток коллектора.
• Вывод 2 — База: управляет смещением.
• Вывод 3 — Эмиттер: ток выходит через эмиттер.

Основные параметры

• Биполярный NPN.
• Коэффициент передачи тока h_FE (max): 800.
• Постоянный ток коллектора I_C: 100 мА.
• Напряжение эмиттер-база V_BE: 6 В.
• Макс. ток базы I_B: 5 мА.
• Корпус: TO-92.

Характеристики BC547

Усиление 110–800. Макс. ток коллектора 100 мА. Ток базы для смещения ≤5 мА.

Полностью открытый (насыщение): I_C до 100 мА (коллектор-эмиттер). U_CE ≈ 0,2 В, U_BE ≈ 0,9 В. Режим насыщения.

Закрытый (срез): базовый ток убран, U_BE ≈ 0,66 В. Режим среза.

Применение

• Усиление коллектор-базового напряжения.
• ШИМ (PWM) и быстрая коммутация.
• Управление скоростью двигателя DC.
• Приводы с регулировкой скорости.

Как использовать BC547 (пример схемы-ключа)

Необходимые компоненты

1. Макетная плата.
2. Соединительные провода.
3. Светодиод 5 мм.
4. Батарея 9 В.
5. Резисторы: 1 кОм, 33 Ом.
6. Транзистор BC547.
7. Выключатель.

Схема

Описание работы

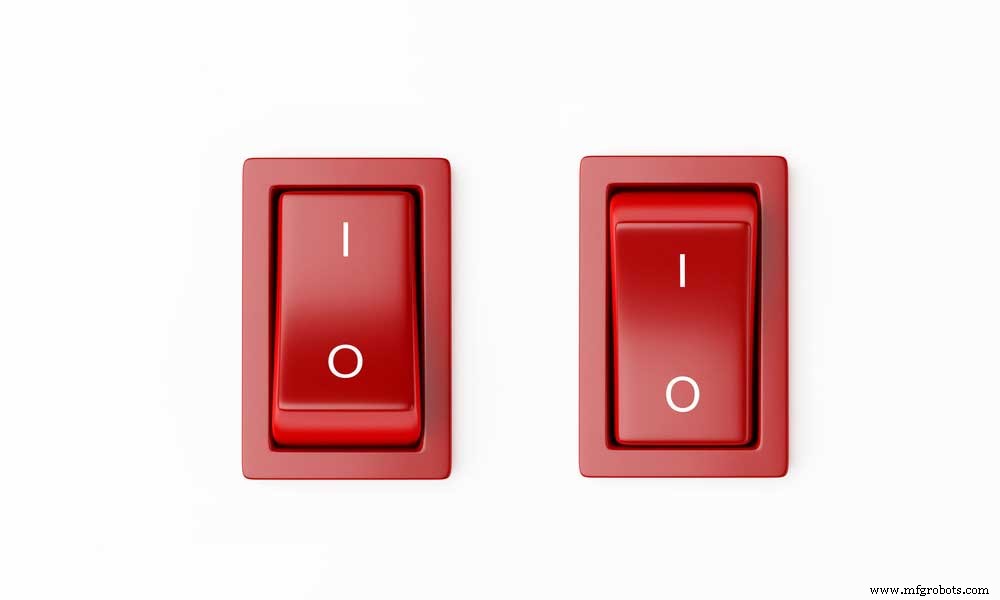

Схема включает/выключает ток как выключатель света. ВКЛ — ток течет, ВЫКЛ — ток блокируется.

Пошаговая сборка

1. Установите транзистор на макетную плату.
2. Соедините эмиттер с «–» батареи.
3. Подключите резисторы и нагрузку (светодиод) к коллектору.
4. Подключите резистор и выключатель к базе.
5. Подайте питание 9 В — готово!

Заключение

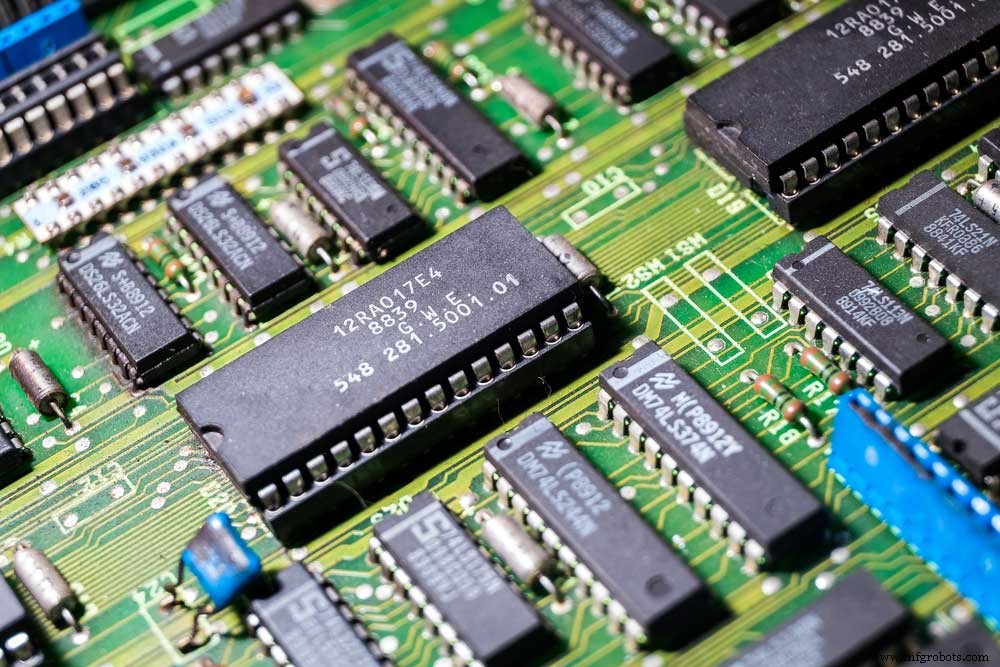

BC547 — универсальный NPN-транзистор для ключей и усилителей. Распространен в бытовой электронике. Для сборки и производства плат — обращайтесь к профессионалам!
