Полиимидная печатная плата:типы, области применения и преимущества

Большинство производителей производят свои печатные платы из материалов FR4. Ведь эти платы дешевы и полезны для различных приложений. Но, помимо FR4, другие материалы печатных плат могут быть идеальными для конкретных приложений. Следовательно, отличным примером другого материала для плит является полиимид. Действительно, свойства полиимидной печатной платы могут подходить для ваших проектов — в зависимости от различных факторов.

Но как узнать, подходят ли вам полиимидные или полиамидные печатные платы?

Итак, в этой статье вы узнаете об особенностях этих досок, о том, как они влияют на вашу работу, и многом другом.

Начнем!

Что такое полиимидная печатная плата?

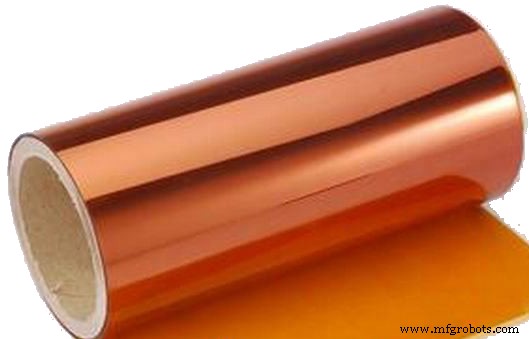

Плата из полиимида

Полиамид или полиимиды представляют собой полимеры, которые содержат имидные мономеры. В эту категорию полимеров входят разные материалы (синтетические и натуральные). Тем не менее, примерами натуральных полиамидов являются шерсть, шелк и т. д.

Но когда дело доходит до производства печатных плат, производители используют синтетический полиамид массового производства для основы платы.

Как вы производите синтетические полиимиды? По правде говоря, вы можете сделать это, полимеризовав различные элементы с имидными структурами. Кроме того, в процессе используются малеиновый ангидрид и бисмалеимиды.

Кроме того, вид полиимида, который вы создадите, определяется типом добавок и химикатов, которые вы используете при полимеризации.

Типы полиимидных печатных плат

Итак, вот различные типы полиимидных печатных плат:

Полиимид 2-го поколения или чистый полиимид

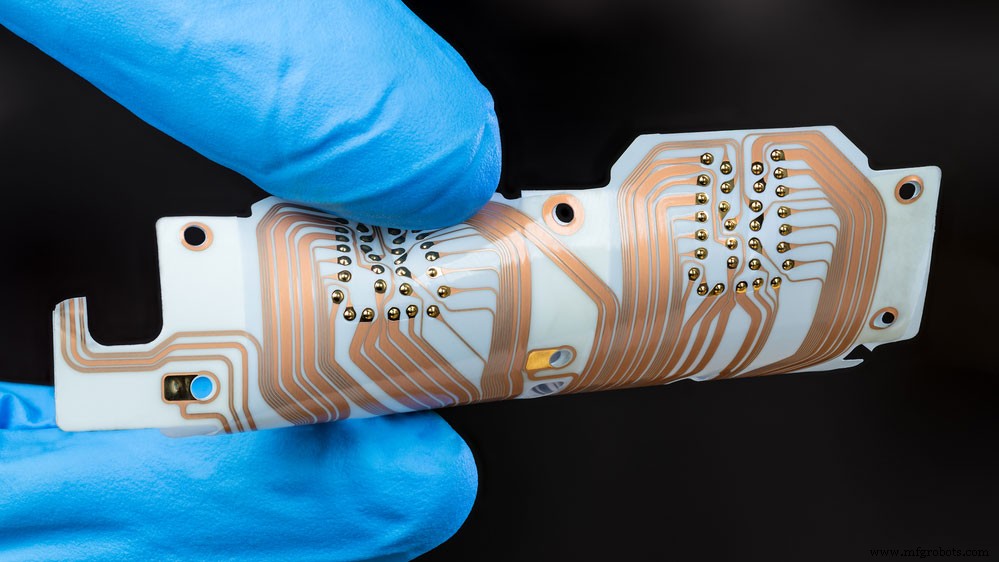

Чистый полиимид

Источник:Пиксели

Эта печатная плата не имеет дополнительных свойств, таких как бромированные антипирены, что хорошо. Опять же, это потому, что отсутствие антипиренов означает исключительную стабильность и гибкость. Таким образом, вы можете использовать чисто полиимидную или полиимидную гибкую печатную плату для коммуникационных и электрических устройств.

Без сомнения, этот тип полиимидных печатных плат является одним из старейших, но он получил широкое распространение благодаря своей термической стабильности и чрезвычайной стойкости к температуре.

Полиимид 3-го поколения

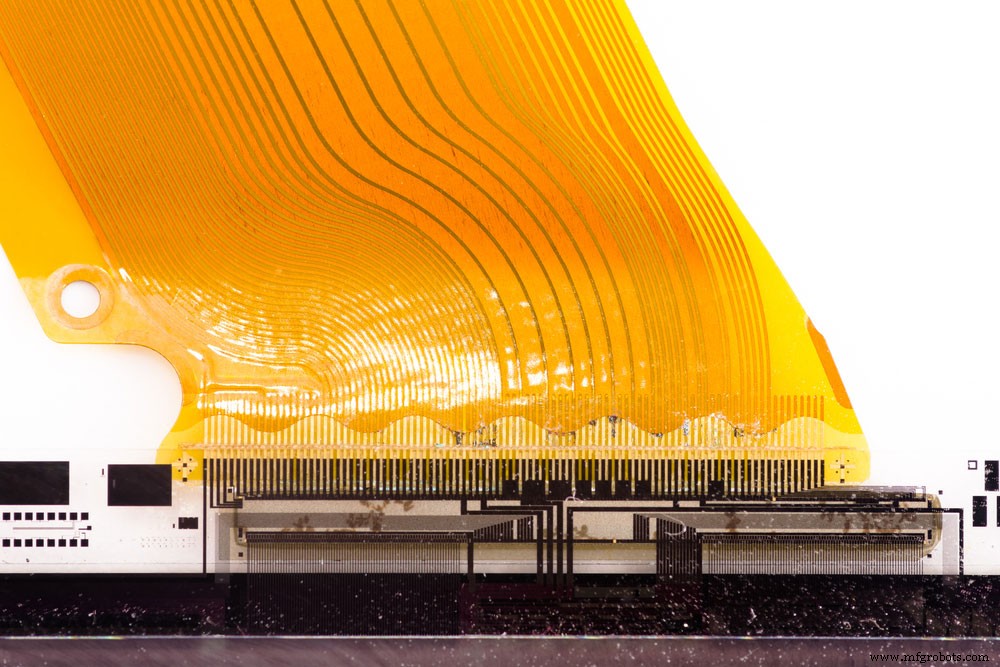

печатная плата

По правде говоря, полиимид 3-го поколения представляет собой модернизированную версию чистых полиимидов. Кроме того, он содержит дополнительные добавки, которые делают его огнестойким. Кроме того, огнестойкость этого полиимида помогает предотвратить случайное возгорание от электрического тока.

Но за эту особенность приходится платить, потому что полиимид 3-го поколения не является термически стабильным, как чистые полиамиды. Кроме того, этот полиимид довольно легко производить. Следовательно, вы можете собрать эту печатную плату в большом количестве быстрее, чем другую гибкую печатную плату из полиимида.

Наполненный полиимид

Полиимид наполнителя можно отнести к многослойным печатным платам. Как? Потому что он состоит из различных наполнителей, что помогает предотвратить усадку смолы. Также наполненная полиимидная система содержит наполнитель и полиимид.

Кроме того, усадка смолы влияет на долговечность доски. Это делает печатные платы уязвимыми для трещин и хрупкими в процессе отверждения или сверления. Таким образом, дополнительные наполнители помогают повысить долговечность и прочность печатной платы.

Полиимиды с низкой текучестью

Полиимиды с низкой текучестью противоположны чистым полиимидам с точки зрения гибкости. Вы также можете назвать их жесткой печатной платой. Кроме того, эта функция полезна, особенно если для вашего приложения требуется жесткая печатная плата, выдерживающая неблагоприятные условия.

Характеристики полиимидной печатной платы

Вы можете получить максимум от полиимидной печатной платы. Но важно сначала понять особенности. Вот они:

Стойкость к химическим веществам

Полиимидные печатные платы обладают химической стабильностью. Другими словами, вы не получите побочных эффектов, если будете подвергать полиимид воздействию различных агрессивных химикатов.

Термостабильность

В широком диапазоне температур полиимиды обладают чрезвычайной стабильностью. И печатная плата также поддерживает стандартные враждебные негостеприимные температуры (близкие к 260 градусов Цельсия).

Кроме того, полиимидные печатные платы обладают отличной теплопроводностью, устойчивыми к тепловым повреждениям в процессе производства или ремонта.

Замечательная гибкость

Полиимидный материал обладает исключительной гибкостью. Следовательно, вы можете использовать этот материал для изготовления гибких и жестко-гибких печатных плат.

Высокая долговечность

Помимо устойчивости полиимидных печатных плат к химическим веществам и теплу, они устойчивы к физическим нагрузкам. То есть печатные платы сохраняют свою форму независимо от воздействующих на них тепловых и физических факторов. Следовательно, они идеально подходят для ремонта в полевых условиях и применения в суровых условиях.

Выдающаяся прочность на растяжение

Прочность на растяжение — это показатель, при котором материал может выдержать максимальную нагрузку без образования трещин при растяжении, разделенный на исходную площадь поперечного сечения материала.

Таким образом, несмотря на то, что полиимидная печатная плата достаточно гибкая, материал является твердым и устойчивым к деформации (выкручиванию из формы). Таким образом, полиимидные печатные платы идеально подходят для приложений, требующих физической прочности.

Приложения

Наиболее распространенные области применения полиимидных печатных плат включают:

Автомобильная электроника

Действительно, электрические компоненты в автомобильной промышленности обычно сталкиваются со множеством сложных условий. Кроме того, они должны функционировать независимо от экстремальных погодных условий (лето и холод) при постоянном нажатии нескольких компонентов.

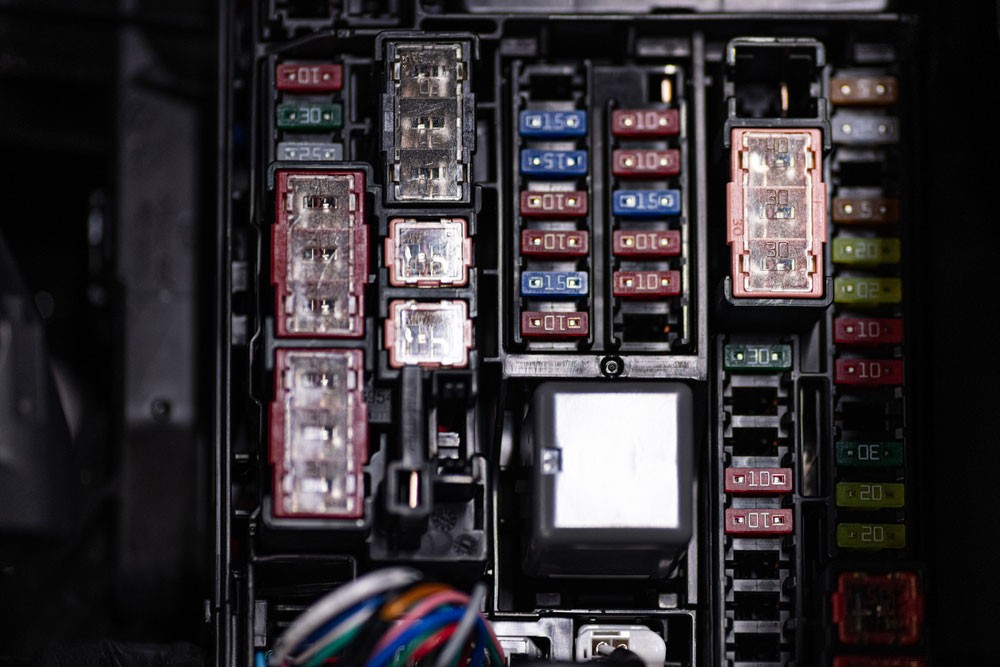

Автомобильный блок предохранителей с полиимидной печатной платой

Тем не менее, автомобильные компоненты, естественно, нуждаются в прочной печатной плате, и полиимид отлично справляется с этой задачей.

Медицинская промышленность

Перед выполнением определенных операций в медицинской отрасли, таких как протезирование, расширенная визуализация, имплантация и т. д., вам необходимо высокоэффективное приложение. По правде говоря, вы можете получить эту высокую эффективность с полиимидными печатными платами.

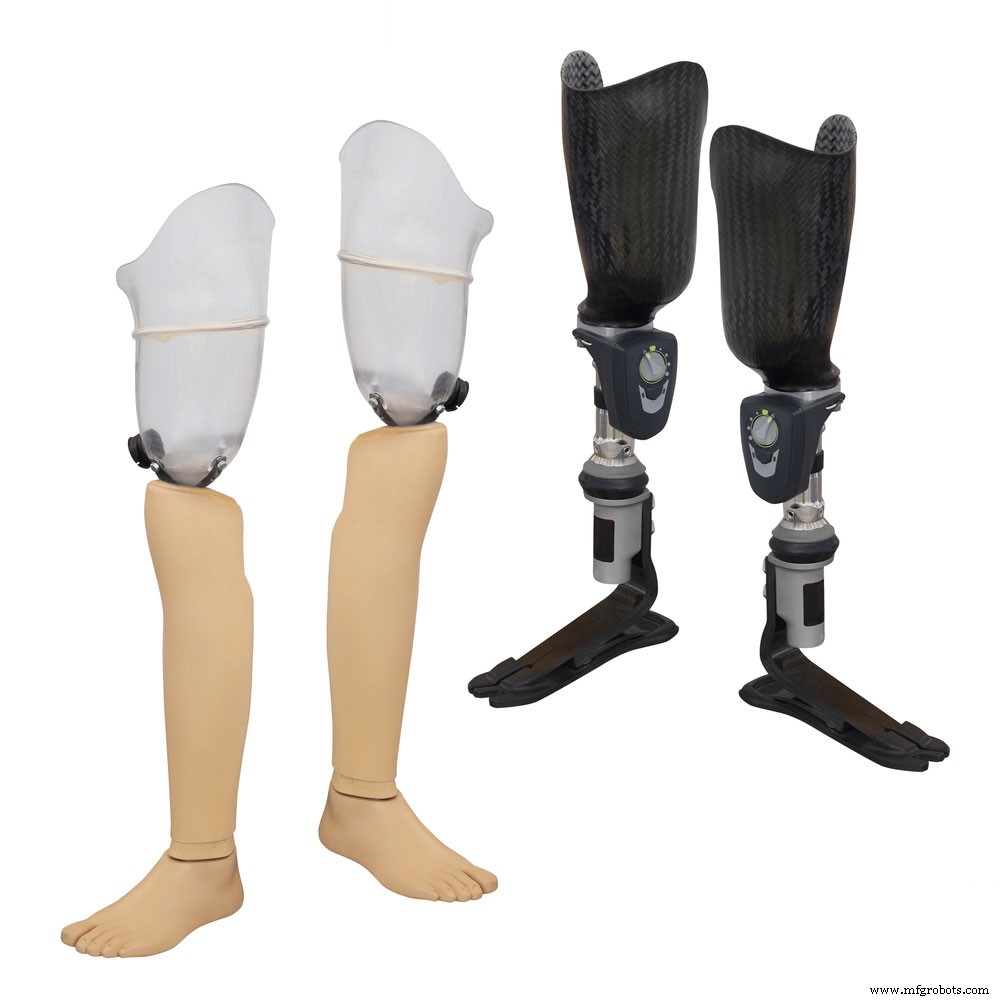

Протезы конечностей с использованием полиамидного поликарбоната Б

Компьютеры и ноутбуки

Действительно, гибкость и долговечность — это два важных фактора, которые необходимы компьютерам и ноутбукам, чтобы противостоять физическим нагрузкам при ежедневном использовании. Кроме того, печатные платы компьютера могут нагреваться во время работы.

Полиимидная печатная плата в ноутбуке

Следовательно, вам необходимо использовать полиимидные и гибко-жесткие печатные платы в среде печатных плат из-за их термостойкости, гибкости и долговечности.

Материалы из полиимида VS FR4

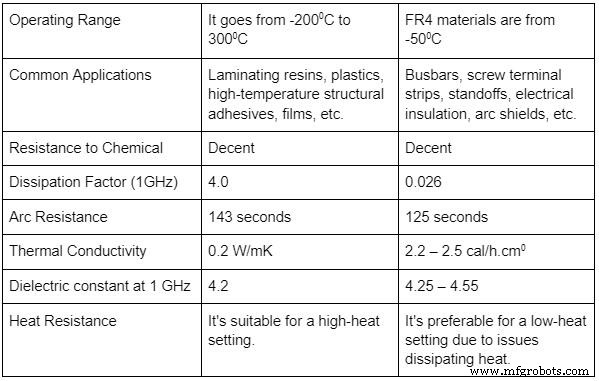

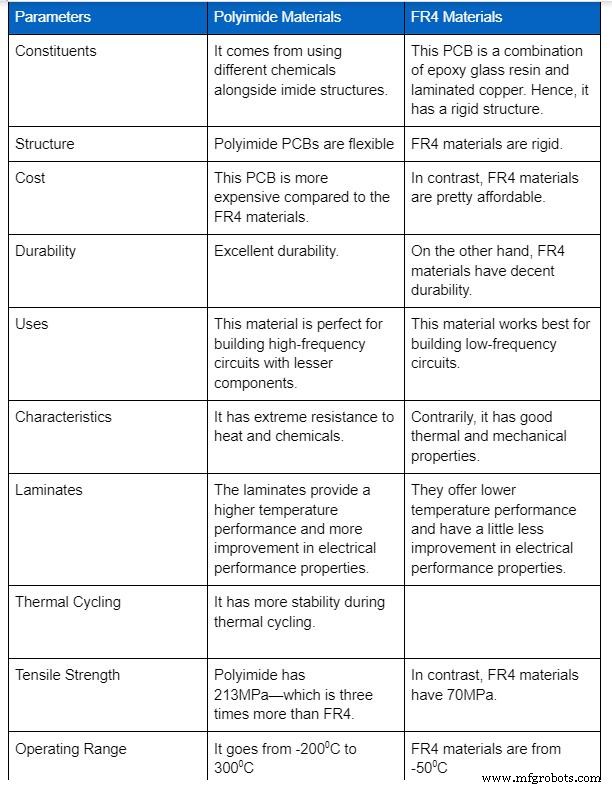

Вот таблица, в которой сравниваются полиимидные материалы и материалы FR4

Заключительные слова

Полиимидные печатные платы подходят для широкого спектра применений. По правде говоря, все благодаря его свойствам. Кроме того, материал FR4 также представляет собой хороший вариант. Но вам нужно определить наилучший вариант, который идеально подходит для вашей платы.

Итак, вам нужна помощь, чтобы узнать, идеально ли полиимидные плиты подходят для ваших проектов? Или вы хотите получить лучшие печатные платы? Пожалуйста, свяжитесь с нами.
