Распиновка DHT22: функциональность, подключение и практические применения

Если у вас неисправная система осушения, в доме возникнет обширный плесневой налет, рискуя здоровьем семьи и стоимостью недвижимости. К тому же, неисправный датчик температуры и влажности может привести к поломке осушителя. Однако распиновка DHT22 может помочь в диагностике вашей системы.

Это недорогой цифровой датчик влажности и температуры, подключаемый через один цифровой провод. Кроме того, распиновка DHT22 включает термистор и емкостной датчик влажности, что делает его применимым в системах HVAC и осушении для измерения параметров воздуха. В этой статье вы узнаете о подключении DHT22; давайте начнем!

Что такое DHT22?

DHT22 — это простой датчик температуры и влажности с цифровым выходом. Он измеряет параметры окружающего воздуха с помощью емкостного датчика влажности и термистора и выдает цифровой сигнал на выводе данных, не требуя аналоговых входов.

Спецификации и конфигурация выводов

DHT22 — это простой датчик температуры и влажности с цифровым выходом. Он измеряет параметры окружающего воздуха емкостным датчиком влажности и термистором. Выдает цифровой сигнал на выводе данных, не требуя аналоговых входов.

Конфигурация выводов

№	Имя вывода	Описание
Модуль DHT22
1	VCC	Питание 3,5–5,5 В.
2	Data	Выходные сигналы температуры и влажности по последовательным данным.
3	Ground	Модуль обычно подключается к общей земле схемы.
Датчик DHT22 ( корпус )
1	VCC	Напряжение питания 3,5–5,5 В.
2	Data	Выход влажности и температуры по последовательным данным.
3	NC	Не используется (нет соединения).
4	Ground	Датчик влажности DHT22 также подключается к земле схемы.

Спецификации DHT22

• Рабочее напряжение: 3,5–5,5 В.
• Ток в режиме ожидания: 60 мкА, при измерении: 0,3 мА.
• Выход: последовательные данные.
• Диапазон измерения температуры: -40 °C … +80 °C.
• Разрешение температуры и влажности: 16 бит.
• Точность температуры: ±0,5 °C; влажности: ±1 %.

Разница между датчиком DHT22 и модулем

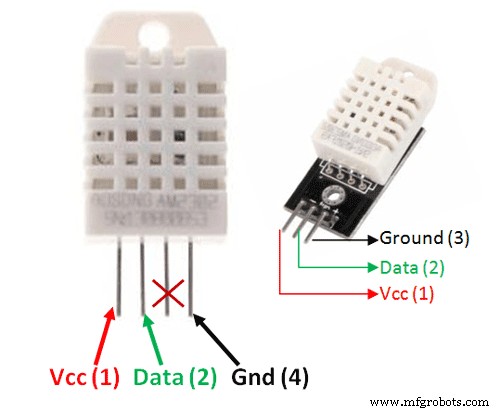

Датчик поставляется в 4-пиновом корпусе, но работает только три вывода, а модуль имеет применимый 3-пиновый пакет. См. иллюстрацию распиновки датчика AM2302 ниже.

Кроме того, модуль имеет встроенный подтягивающий резистор и фильтрующий конденсатор. В датчике их нет — их можно использовать только внешние при необходимости.

Модуль немного дороже DHT11, но имеет более широкий диапазон измерений и высокую точность.

Где можно использовать распиновку DHT22?

DHT22 потребляет минимальную электроэнергию благодаря компактности, а длина линии передачи составляет около 20 метров. Основное применение — измерение окружающей температуры и влажности.

Хотя DHT11 может выполнять ту же работу с похожими результатами, большинство считают DHT22 более надежным. Устройство предварительно откалибровано и имеет встроенную цифровую температурную компенсацию.

Эти датчики созданы для работы в различных суровых условиях, их легко подключить к микроконтроллерам или Arduino UNO.

Более того, датчик подходит для приложений, требующих обнаружения температуры в диапазоне. Предпочтительные показания: -40 °C … +125 °C или мониторинг влажности.

Как использовать DHT22

При вскрытии датчика DHT22/AM2302 или DHT11 вы заметите два чувствительных элемента: NTC (термистор) и датчик влажности.

Датчик влажности имеет два электрода, соединенных влагоудерживающим субстратом. Можно измерить сопротивление между электродами датчиком. Результаты не постоянны, так как зависят от температуры и влажности воздуха.

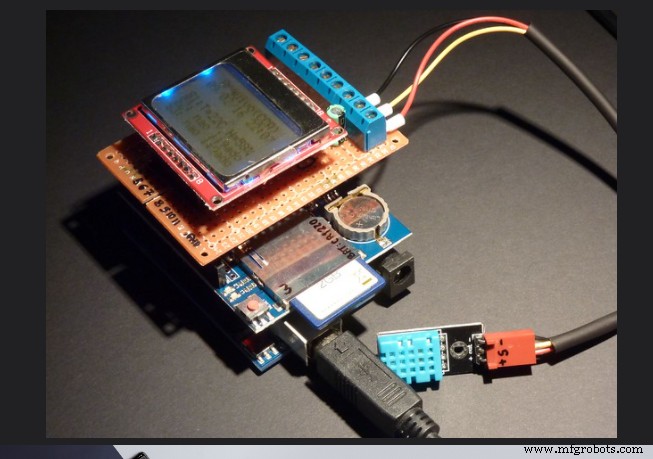

DHT22 Pinout Applied to Nokia5110 Logger

Источник: Flickr

Если посмотреть на обратную сторону датчика, можно увидеть крошечную микросхему, которая измеряет и обрабатывает аналоговый сигнал. Она конвертирует измерения из аналоговых в цифровые и хранит коэффициенты калибровки.

Подключение DHT22 к любому микроконтроллеру

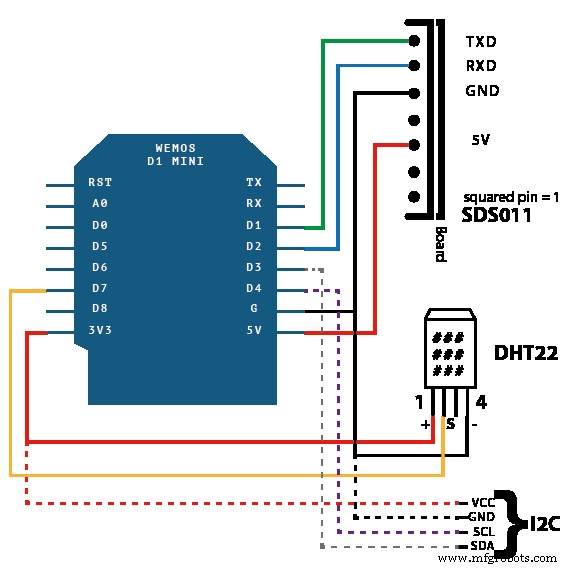

Вам не нужно никаких дополнительных электрических компонентов для подключения. Устройство имеет четыре вывода, но один не является соединительным. Хорошая новость: любой микроконтроллер можно подключить к трем рабочим выводам.

DHT22 работает в последовательном асинхронном режиме, так как у него нет вывода тактового сигнала. Для удержания высокого логического уровня требуется подтягивающий резистор между линией данных и питанием (VCC).

Кроме того, для надежной последовательной связи нужен подтягивающий резистор между датчиком и микроконтроллером.

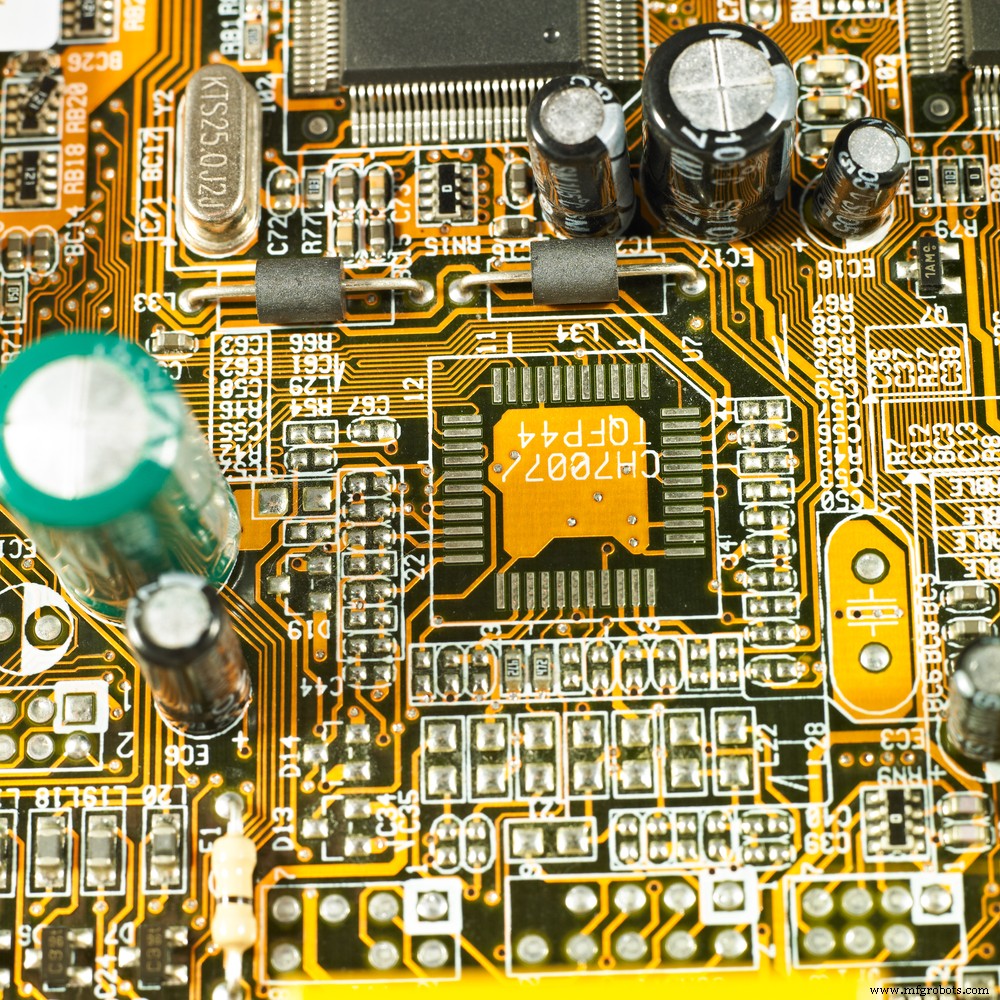

Микроконтроллер

Интерфейс датчика с PIC микроконтроллером

Этот датчик можно подключить напрямую к PIC микроконтроллеру или Arduino, так как на плате расширения есть встроенный подтягивающий резистор.

На диаграмме ниже используется программа типа PIC18F25K20 для приема данных от датчика DHT22 через вывод RA0. Можно также использовать подтягивающий резистор 4,7 кОм или 10 кОм. Соедините вывод RA0 PIC18F25K20 с выходом данных. Ниже схема подключения DHT22 к PIC микроконтроллеру.

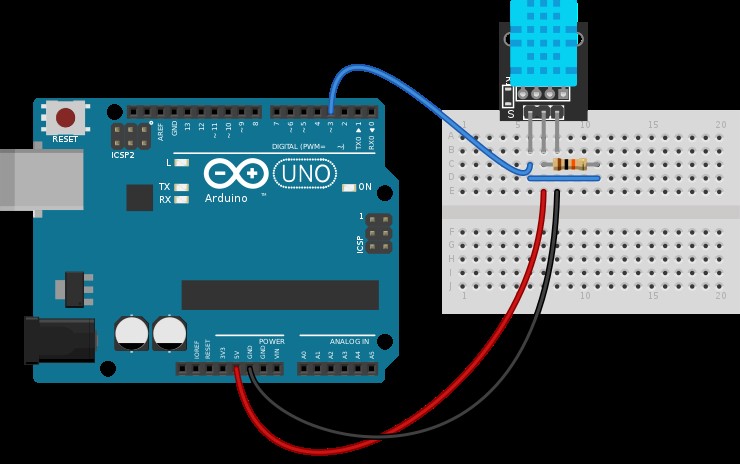

Подключение к Arduino

Источник: Wikimedia Commons

Применения DHT22

• HVAC отрасль
• Оборудование для тестирования и инспекции
• Бытовые приборы и потребительские товары для измерения температуры и влажности
• Медицинские блоки для обнаружения уровня влажности пациентов в боксовых палатах
• Мониторинг погоды, факсы, холодильники, устройства пищевой переработки и др.
• Фармацевтические подразделения для обеспечения допустимых уровней влажности
• Автоматический климат-контроль
• Медицинские приборы для оценки влажности воздуха у пациентов с легкими заболеваниями

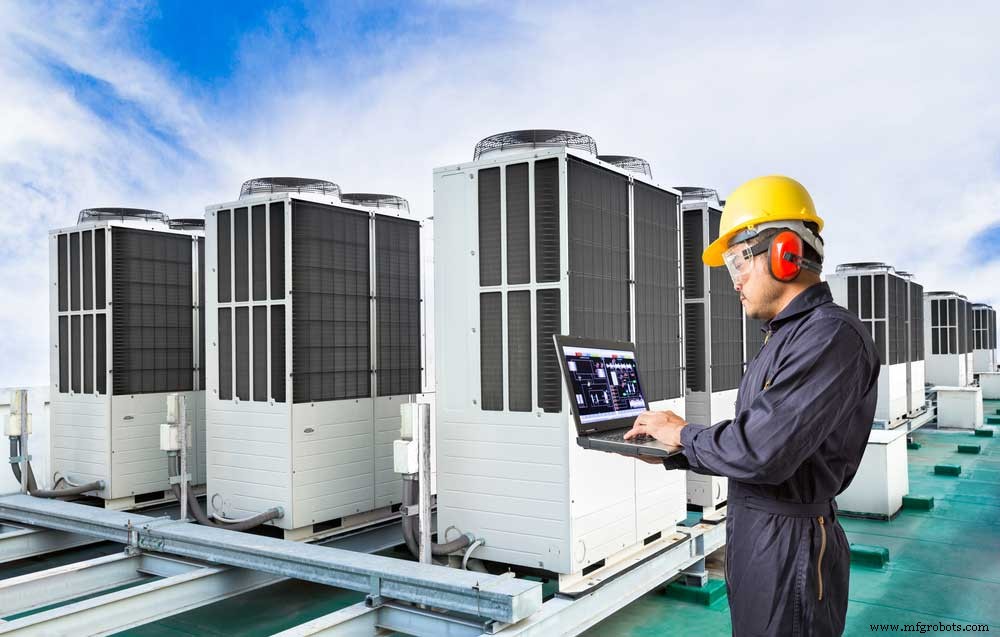

HVAC система

Резюме

Вам не нужно больше беспокоиться о мониторинге погоды в помещении или на улице. DHT22 обеспечивает экономичную альтернативу традиционным гигрометрам. Они относительно дешевы и имеют широкие диапазоны температуры и влажности, применимы в различных условиях.

Независимо от того, нужен ли вам модуль датчика для HVAC, бытовых приборов (например, холодильника), мониторинга погоды и других проектов — вам понадобится специализированное производство. Калибровка DHT22 под спецификации вашего проекта обеспечит эффективность и практичность.

Теперь вы знаете всё о модуле датчика DHT22. Вы можете завершить свои проекты, требующие датчиков температуры и влажности — по доступным ценам.

Если у вас есть вопросы о распиновке DHT22, свяжитесь с нами!
