Фотореле:руководство для начинающих

Реле являются важной частью любой конструкции, особенно тех, которые требуют высокого тока для питания некоторых своих секций. Однако при выборе между механическими реле и бесконтактными реле обычно возникает дилемма, но с появлением фотореле этого больше не будет.

Итак, ниже вы узнаете о фотореле, о том, что делает их уникальными и почему они предпочтительнее механических реле.

Читайте дальше, чтобы узнать больше.

Что такое ретрансляция фотографий?

Чтобы понять, что такое фотореле, необходимо сначала иметь четкое представление о том, что такое реле.

Проще говоря. Реле – это переключатели, используемые для обеспечения как высокой, так и малой мощности в электрических цепях.

Модели реле делятся на две группы;

Полупроводниковые реле, также известные как бесконтактные реле.

Электромагнитные реле. Прежде всего известны как механические реле.

Механическое реле

Источник:Википедия

Теперь фотореле — это тип бесконтактных реле, которые используют свет в качестве импульсного сигнала. Это означает, что, в отличие от механических реле, им не требуется контакт для переключения тока на нагрузку.

Фотореле работают, излучая свет, когда ток проходит через светодиод.

Высвобожденный свет затем падает через границу изоляции на датчик освещенности микросхемы КПК, который питает подключенную пару полевых МОП-транзисторов.

МОП-транзистор

Источник:Википедия

Как только пара МОП-транзисторов включена, переменный/постоянный ток течет через его клеммы питания.

Фотореле против механических реле

В таблице ниже характеристики фотореле сравниваются с механическими реле.

Фоторетрансляция	Механическое реле
Использует свет	Использует подвижные контакты
Быстрое и бесшумное переключение	Медленное переключение и громкий щелчок
Долговечность, так как нет контактных частей	Меньший срок службы из-за давления подвижных контактов
Низкое энергопотребление	Высокое энергопотребление

Преимущества фотореле

• Более длительный срок службы, так как они не имеют механических частей, следовательно, более медленная деградация повышает их надежность.
• Сниженное энергопотребление фотореле. Для релейных фотореле требуется ток уровня всего от 3 до 5 мА. Чтобы дать вам четкую перспективу; контактные реле потребляют около 100 мВт, а фотореле — 0,5 мВт.
• Меньше из-за стиля упаковки.
• Более высокая скорость переключения.
• Доступны, так как не требуют замены механических реле.
• Расширить функциональные возможности устройства.

Как сделать переносное фотореле

Предметы, которые вам понадобятся для изготовления переносного фотореле.

•

• Трансформер
• Неоновая лампа NE-2
• Пластиковый футляр желательно 12см*8см*3см
• Светозависимый резистор
• Сосуд
• Таймер 7555 CMOS
• Твердотельное реле; модель изделия 2 Ампер
• Совет Джека
• Крышка бутылки
• Силиконовый каучуковый герметик
• Совет Джека
• Втулка для крепления светодиода

Процедура

Поместите реле SS, выводы LDR и трансформатор на пластиковый корпус. С помощью силиконового герметика закрепите их на пластике.

Поместите мелкие детали, такие как диод, конденсатор и интегральная схема, на печатную плату.

Плата

После этого установите печатную плату на пластиковый корпус. Поместите печатную плату между реле SS и трансформатором рядом с выводами LDR.

Теперь подключите 2-контактный разъем к LDR.

Подключите реле SS к печатной плате, а затем подключите трансформатор к печатной плате.

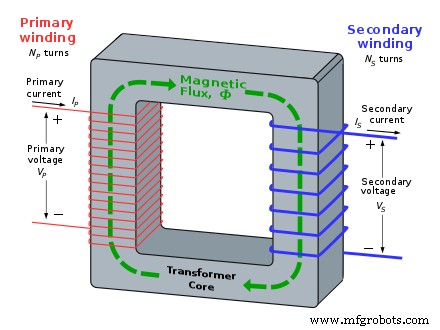

Схема трансформатора

Источник:Википедия

Поместите выходную розетку на реле SS, устанавливая проводку трансформатора и вводя сетевой шнур.

Наконец, установите неоновую лампу и клемму заземления, соединяющую ее с трансформатором. Теперь ваш портативный трансформер готов.

Ниже приведена принципиальная схема для указания направления:

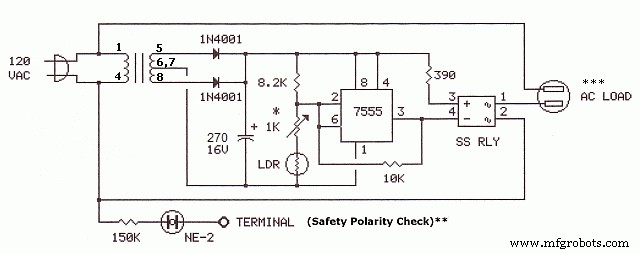

Схема фотореле

Источник:Максим Картер

Стоит отметить, что существует три вариации фотореле, и к ним относятся:

• Однополюсная версия 240 В переменного тока
• Всепогодная версия
• Высокоточная версия

Давайте поближе познакомимся с каждым и узнаем, как вы можете их сделать.

Однополюсная версия, 240 В переменного тока

Сделать однополюсные версии на 240 В переменного тока относительно просто. Все, что вам нужно сделать, это использовать трансформатор 230 В / 6 В × 2 вместо 240 В переменного тока и удалить неоновую лампу и резистор (150 кОм)

Резисторы

Защищенная от непогоды версия

Сняв датчик освещенности с помощью низковольтной проводки, вы получите защищенную от непогоды версию фотореле.

Однако вам нужно будет поместить часть датчика освещенности в полупрозрачную водонепроницаемую банку, чтобы разместить остальные части схемы в закрытом месте. Как показано на схеме ниже

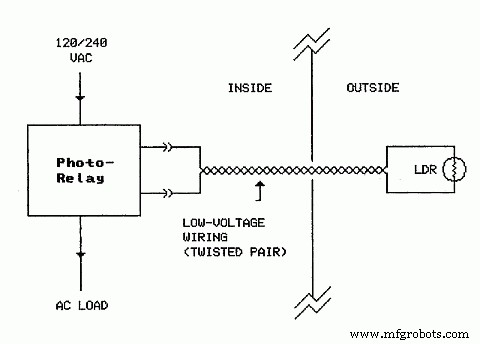

Схема всепогодного фотореле

Источник:Викисклад

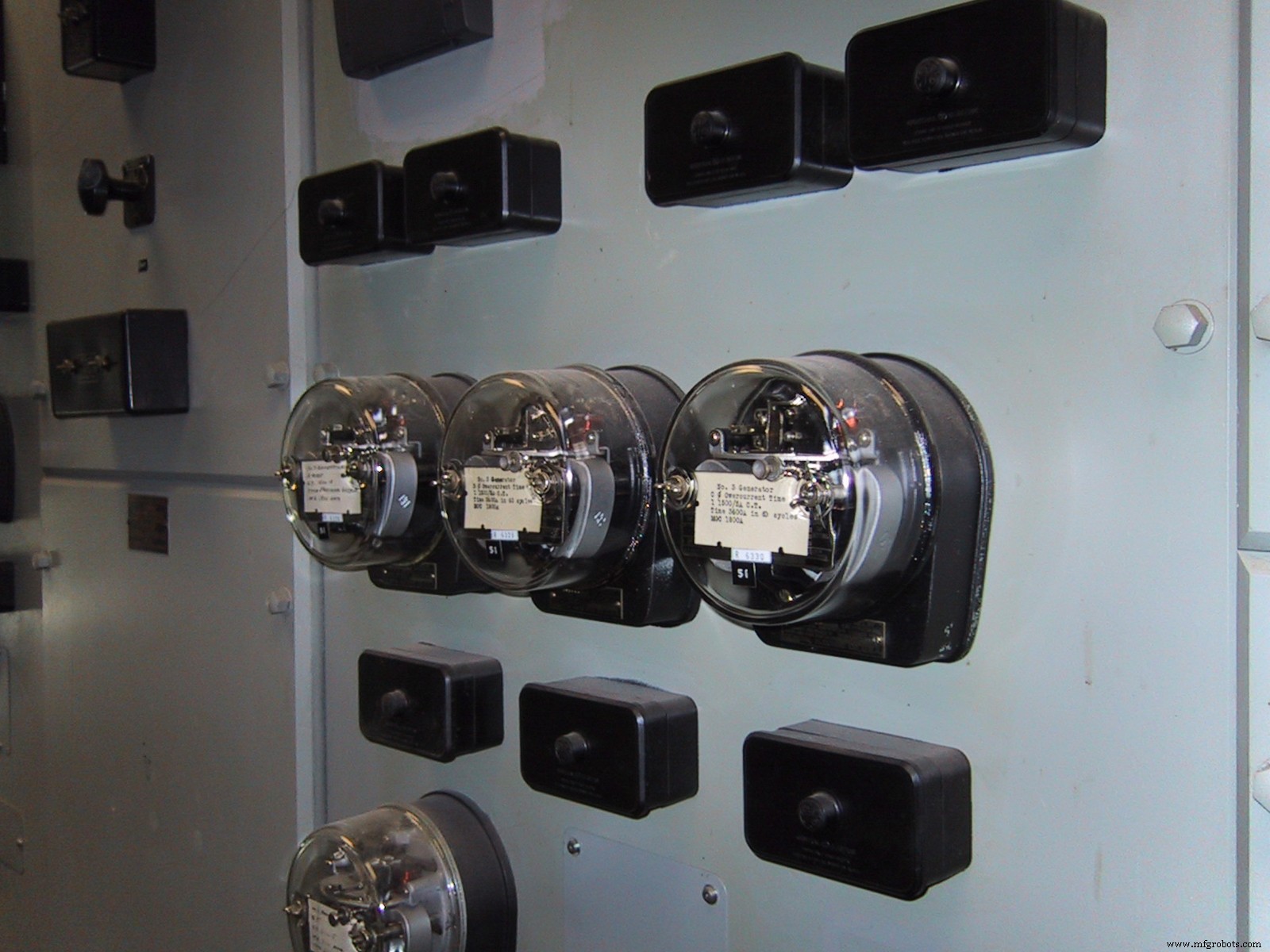

Закрытое реле

Источник:Википедия

Версия сильноточного фотореле

Для сильноточной версии фотореле вам потребуется заменить оригинальные резисторы. Который вы использовали при создании первоначального фотореле с более мощными резисторами для работы с большим током.

Эта система предпочтительнее, поскольку она обеспечивает повышенную безопасность в ночное время.

Точно так же вы можете использовать электрическую схему, показанную ниже, для управления реле 240VC.

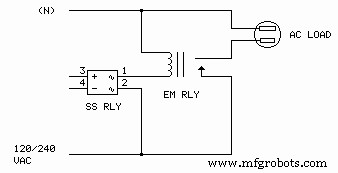

Фотореле сильного тока

Источник:Викисклад

Меры предосторожности при изготовлении портативного фотореле

Всякий раз, когда вы имеете дело с любым цифровым устройством, вы должны соблюдать правила безопасности, чтобы предотвратить повреждение или повреждение вас и электронного устройства.

Вот некоторые из мер предосторожности:

1. Работайте на сухой поверхности и в помещении, чтобы избежать поражения электрическим током.

2. Убедитесь, что вы отключили все источники питания, подключенные к устройству, прежде чем работать с ним. Также следует отсоединить всю проводку, подсоединенную к фотореле.

3.      Проверьте полярность, чтобы убедиться, что все проводники обесточены. Проверка полярности также предотвратит короткое замыкание устройства и улучшит его функциональность

4. Используйте только то напряжение, с которым может работать система, так как более высокое напряжение может привести к взрыву при подключении фотореле к источнику питания.

5. Перед подключением фотореле к источнику питания еще раз проверьте проводку вашего цифрового устройства, чтобы убедиться, что вы правильно подключили его.

Дважды проверьте проводку

Источник:

Обзор

В связи с непрерывным развитием технологий конструкторы ищут способы разработки качественных релейных систем.

Релейные системы, которые легко справляются со своими задачами, долговечны и экономичны.

Таким образом, они уходят от механических реле.

Учитывая популярность и блестящую репутацию фотореле, можно с уверенностью сказать, что за ними будущее.

Что ж, на этом статья заканчивается. Не стесняйтесь обращаться к нам по любым вопросам, которые могут у вас возникнуть, так как мы более чем рады помочь.
