7 ключевых факторов быстрого и надежного производства PCB

Печатные платы (PCB) повсюду — электроника захватывает все сферы жизни. Качество производства критично, учитывая ключевую роль PCB в устройствах. Скорость также важна: задержки платы сдвигают запуск конечного изделия. В бизнесе время = деньги. Быстрое производство PCB — конкурентное преимущество.

Ниже — 7 проверенных советов для ускорения fabricación PCB.

1. Стоимость труда и география производства

Локация производства сильно влияет на затраты на труд. PCB требуют квалифицированных кадров и автоматизации. Компании уводят производство в регионы с дешевым трудом (Юго-Восточная Азия). Пример: сборка в Северной Америке ~$1100 за 3 дня, в Китае ~$545. Но зарубежное производство добавляет расходы на логистику, таможню, коммуникацию — скрытые издержки могут съесть разницу.

2. Внедрение Design for Manufacturing (DFM)

DFM — проектирование с учетом возможностей производства. Часто дизайн сложен или нетехнологичен: завод возвращает на доработку или перерабатывает сам — теряется время. Решение: консультируйтесь с производителем на этапе проектирования. Учитывайте его оборудование, допуски, требования к документам. Ставьте фидуциальные метки для авто-монтажа pick-and-place.

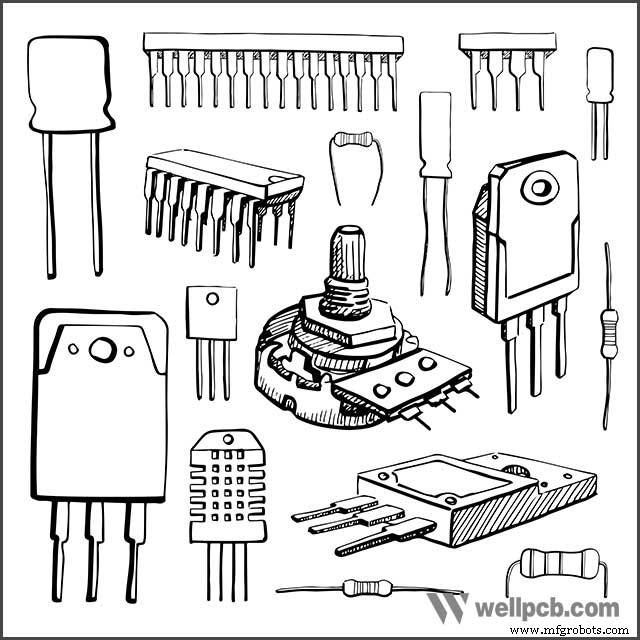

3. Самостоятельная закупка компонентов

Топ-причина задержек — дефицит компонентов между созданием BOM и заказом производства. Планируйте закупки заранее, избегайте поздних изменений в цепочке поставок.

Лучше закупать критичные компоненты самостоятельно. Даже у надежного завода с хорошими дистрибьюторами бывают пробелы в наличии. Перепроектировка платы под доступные детали рискованна: результат может не соответствовать ТЗ, а дефект увеличит сроки.

4. Полный пакет документации

Для быстрого запуска заводу нужен комплект:

1. Gerber-файлы
2. Файлы сверловки
3. Полный BOM
4. Нетлист
5. Исходные CAD-файлы
6. Центроидные данные (Pick-and-Place)
7. Инструкции по сборке
8. Чертежи сборки

Отсутствие центроидных данных — частая причина простоя: заводу приходится вручную определять ориентацию и привязку компонентов к референс-десигнаторам. Это убивает скорость.

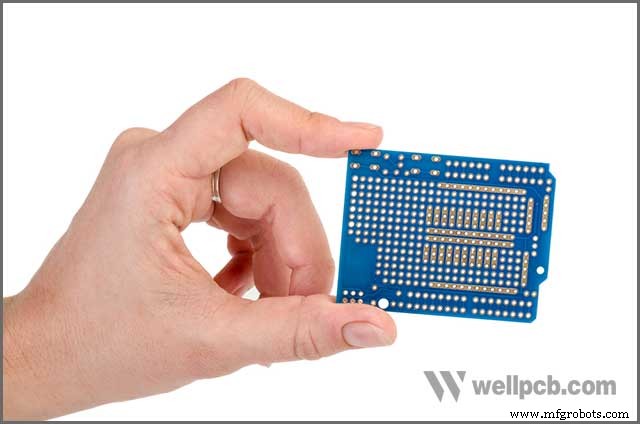

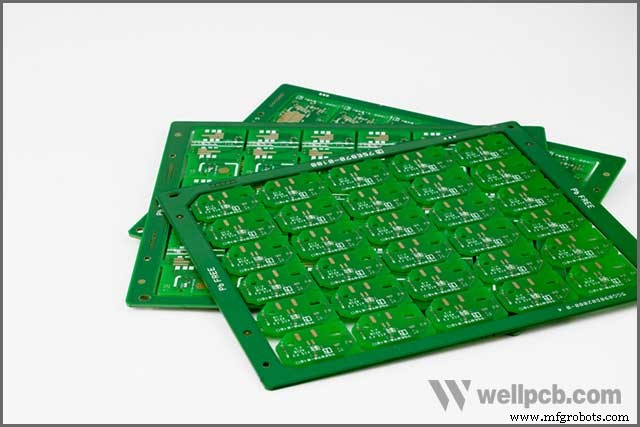

5. Упрощение дизайна

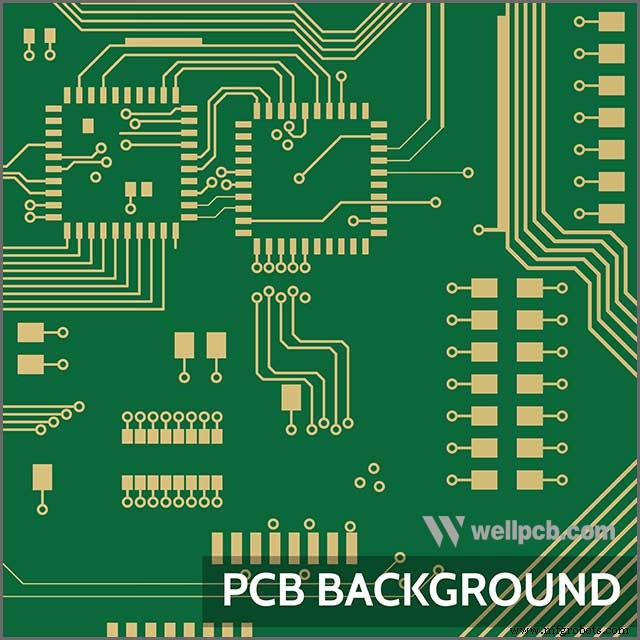

Современные платы — многослойные. Каждый слой добавляет этапы: прессовка, травление, металлизация, наложение маски. Уменьшение числа слоев прямо сокращает цикл. Простейший вариант — 2-слойная плата. Уход от сквозных переходов к слепым/закрытым виа уменьшает операции. Layer stack и маршрутизация могут убрать лишние слои, добавив лишь этапы металлизации, но в сумме выигрыш во времени огромен.

6. Передовые технологии и системные процессы

Инновации в PCB-мануфактуре дают:

1. Высокую отзывчивость к запросам клиентов
2. Низкий downtime и потери
3. Качественный дизайн и продукт
4. Оптимизированные связи с поставщиками
5. Повышенный сервис

Все это ускоряет turnaround. Инвестиции в технологии = конкурентоспособность. Ищите производителей, ставящих инновации в приоритет.

7. Соответствие стандартам (Compliance)

Надежные заводы соответствуют высшим стандартам: IPC, RoHS, ISO, UL. Каждый этап требует контроля. Стандарты гарантируют безопасность, надежность, производительность. К тому же, единые стандарты улучшают внутреннюю и внешнюю коммуникацию — процесс идет быстрее.

Несоответствие кодов ведет к переделкам: готовый продукт не проходит приемку, требуется редизайн — потеря времени.

Заключение

Время — критичный ресурс в PCB. Внедряйте практики, экономящие его. Лучший шаг — партнерство с заводом, гарантирующим быстрый turnaround. WellPCB производит платы полностью in-house, контролируя весь цикл. Обращайтесь — предложим кастомное решение с минимальными сроками.
