10 часто задаваемых вопросов о сборке печатных плат

Сборка печатной платы, также называемая PCBA, представляет собой инструмент, который заставляет нашу электронику работать по назначению. Так что, если что-то пойдет не так с печатной платой, высока вероятность того, что электронное устройство выйдет из строя и перестанет работать по назначению. Проблемы с печатными платами, особенно на этапе сборки, могут быть одной из самых больших головных болей для производителей, поскольку на этапах проектирования или сборки могут возникнуть некоторые проблемы.

Нам удалось составить список из десяти распространенных проблем производителей печатных плат во время PCBA. Поняв эти проблемы, вы сможете не забывать о них при изготовлении печатных плат, чтобы избежать проблем, которые могут привести к повреждению вашей печатной платы.

Проблемы между традиционной и современной сборкой печатных плат

В отличие от того, что было раньше, когда печатные платы выполнялись в процессе производства без использования большого количества технологий, современные производители печатных плат используют целый арсенал инструментов и методов. Теперь производители объединяют традиционные и передовые технологии, чтобы обеспечить быструю и точную сборку печатных плат.

Сборка печатной платы включает в себя несколько важных этапов производственного процесса, которые традиционным производителям трудно выполнить с легкостью. Например, основные этапы, такие как пайка компонентов, пайка сквозных отверстий и пайка SMT, требуют передовых технологий, аспекта, которого современные производители печатных плат могут легко достичь, особенно во время сборки прототипа печатной платы и на этапе окончательной сборки.

Поэтому, когда вы ищете платы, которые будут функционировать должным образом, вам, возможно, придется рассмотреть проблемы или проблемы, с которыми сталкиваются как традиционные, так и современные сборщики печатных плат, чтобы принять обоснованное решение.

Проблемы со светодиодами во время сборки печатной платы

В последнее время светодиодное освещение окружает нас почти повсюду, и все больше и больше освещения заменяется светодиодами . (ВЕЛ). Светодиодные лампы имеют более длительный срок службы, меньшее энергопотребление и большую энергоэффективность, чем обычные лампочки, которые были распространены несколько лет назад.

В индустрии печатных плат, когда люди говорят о светодиодах (печатные платы светодиодов, печатные платы светодиодов, печатные платы светодиодов), они имеют в виду печатные платы, используемые в приложениях, требующих светодиодного освещения.

К сожалению, когда дело доходит до сборки печатной платы, могут возникнуть проблемы, что приведет к тому, что плата не будет работать должным образом. Использование некачественных материалов, неквалифицированный персонал, неподходящие светодиодные лампы и неадекватные методы производства — вот некоторые из наиболее распространенных проблем со светодиодами, из-за которых продукт разочаровывает конечного потребителя.

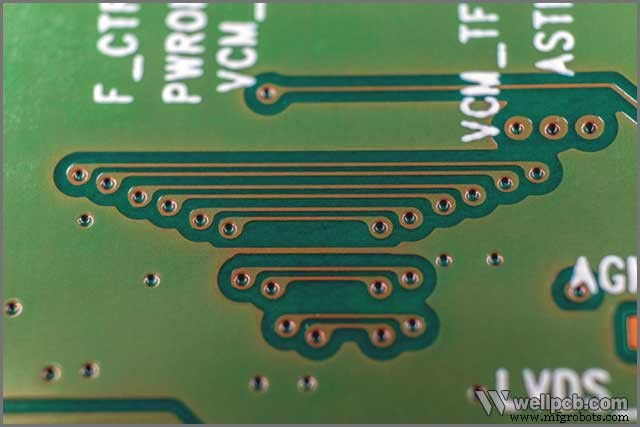

Слишком маленький/слишком большой От меди до края

Исходя из того, что медь является одним из самых проводящих материалов, она долгое время оставалась одним из самых активных компонентов при производстве и сборке печатных плат. Однако многие производители не понимают, что медь может вызвать множество проблем с печатными платами так как он очень агрессивен.

Чтобы предотвратить коррозию и повреждение других частей платы, рекомендуется соблюдать несколько важных деталей. Слишком мало или слишком много меди может вызвать коррозию. Чтобы убедиться, что меди недостаточно, будьте осторожны при обрезке печатной платы. Убедитесь, что между краем и медью есть достаточный зазор.

С другой стороны, если расстояние между медью и кромкой слишком велико, возможно, вам придется покрыть его другими материалами, чтобы избежать коррозии.

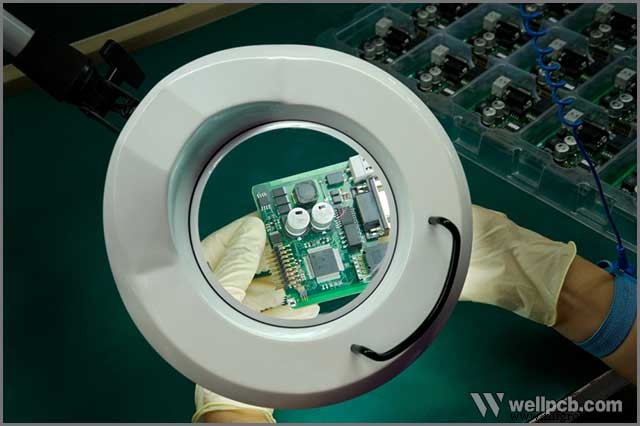

Дефекты паяных соединений

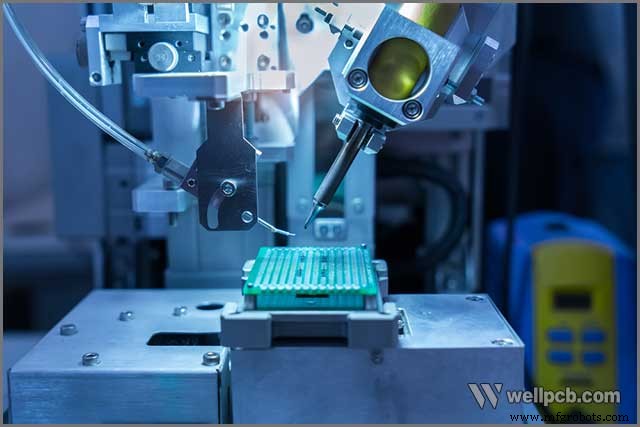

Проблемы, связанные с паяными соединениями также являются одной из самых больших проблем, с которыми приходится сталкиваться производителям печатных плат, особенно во время сборки печатных плат. Компоненты с каждым днем ​​становятся все меньше, поэтому найти идеальные паяные соединения становится все труднее.

Независимо от того, используете ли вы классический припой или высококачественный, даже небольшая проблема может привести к серьезному повреждению всей платы. Идеальные паяные соединения должны состоять из углов поверхности, которые напоминают форму поцелуя Херши. Точно так же они должны содержать вогнутые гладкие скругления. Чрезмерная пайка, образование комков припоя и холодное соединение — это признаки плохой пайки, на которые сборщикам печатных плат следует обратить внимание.

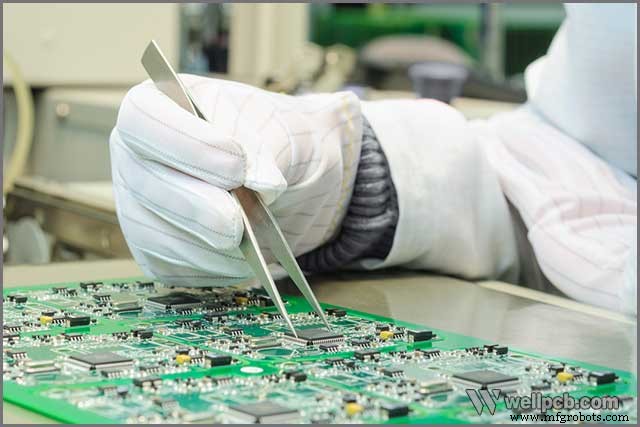

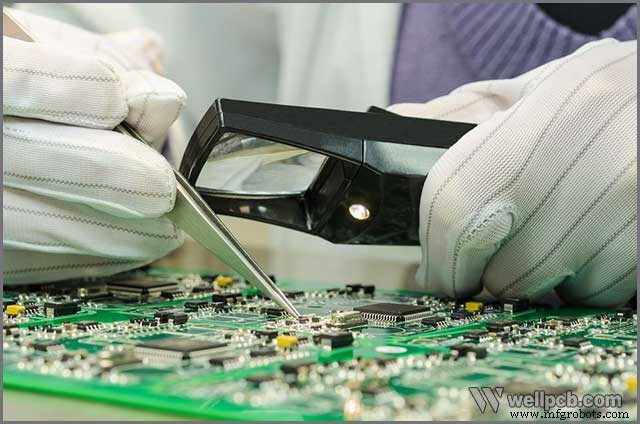

Сборка печатной платы из мелких деталей

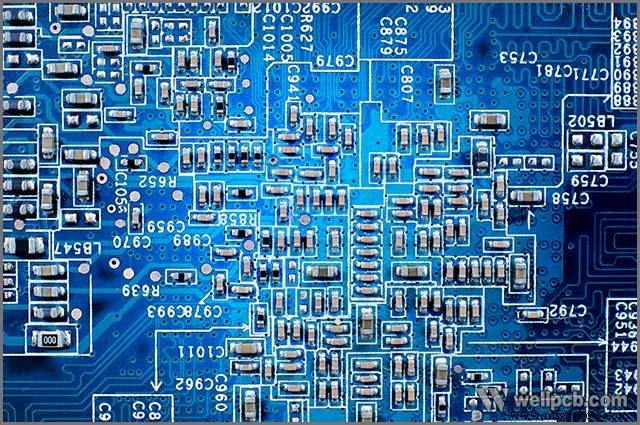

Как упоминалось ранее, печатная плата с каждым днем ​​становится все меньше и меньше. Трансформаторы, диоды и транзисторы, среди других распространенных инструментов в производстве печатных плат, похоже, становятся все меньше и меньше.

Вот тут-то и возникает проблема. Поскольку печатные платы становятся меньше, производители и печатные платы, специалисты по сборке также сталкиваются с трудностями при сборке этих частей вместе.

Сейчас больше, чем когда-либо, специалистам по сборке PCBAS требуется использование новейших инструментов и технологий, чтобы сборка мелких деталей стала простой задачей. Вместе с тем это требует дополнительных затрат и ресурсов на приобретение такого инструмента и оборудования. Некоторые детали настолько малы даже для невооруженного глаза, что доверять их выполнение нужно только опытным профессионалам.

Сборка печатных плат – проблемы с методом дозирования

Когда дело доходит до печатных плат, существует так называемый метод дозирования. Хотя это может показаться несколько запутанным для некоторых, вкратце, дозирование, выполненное на печатной плате, — это метод, направленный на увеличение площади привязки платы.

Опять же, когда дело доходит до сборки печатных плат, могут возникнуть проблемы с методом дозирования, что может сильно сказаться на общей функциональности платы.

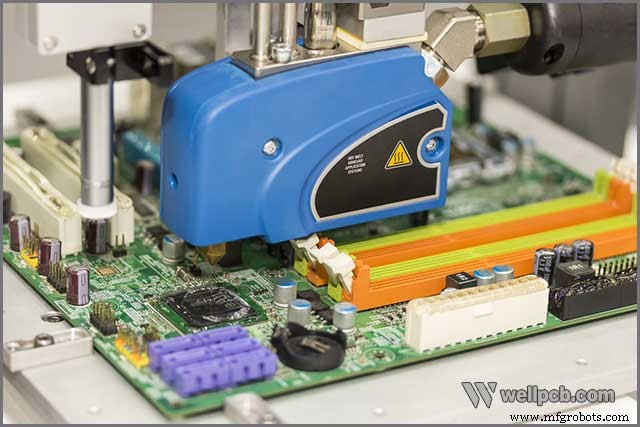

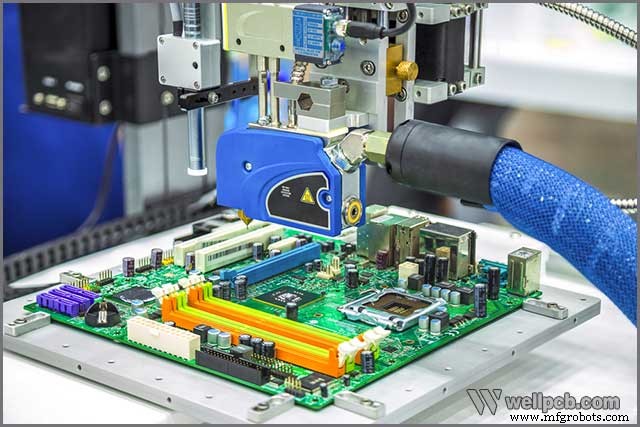

Перед размещением компонентов машина для нанесения клея наносит капли клея на печатную плату, где корпус компонента в конечном итоге сядет, чтобы скрепить их на месте, пока контакты и выводы не будут припаяны.

Но когда все сделано неправильно, с использованием неэффективных инструментов, есть шанс получить слабые доски, которые могут оставить пользователей с неприятным опытом.

Сборка печатных плат — сборка обычных и нестандартных патчей

Когда вы откроете печатную плату, вы заметите, что почти все они состоят из одинаковых и неровных частей. Некоторые части должны сочетаться друг с другом, в то время как другие должны стоять отдельно друг от друга, поэтому необходимо немного отличаться от остальных.

К сожалению, когда дело доходит до сборки печатных плат, чаще всего встречаются платы, у которых собираются правильные и неправильные участки. Опять же, это упражнение создает доски, которые не будут работать должным образом. Еще один важный момент, на который сборщики также должны обращать внимание при сборке печатных плат.

Проблема с прилипанием материала во время сборки печатных плат

Адгезия – это сцепление различных материалов друг с другом. Когда дело доходит до печатных плат, качественные клеи надежны, и проблемы возникают не так часто. При правильном использовании они могут решить множество дизайнерских задач, а также сэкономить время, деньги и усилия.

Но есть много шансов на отказ, связанный с адгезией материала при поверхностном монтаже). Это упростит сборку и размещение компонентов на печатной плате (сборка печатной платы). Некоторые из проблем, на которые вам следует обратить внимание, включают потерю сцепления, снижение прочности сцепления и отсутствие сцепления. при отверждении. К другим вещам, на которые следует обратить внимание, относится недостаточное количество двухкомпонентных клеев, что может привести к ухудшению физических свойств и отсутствию превосходной прочности плиты.

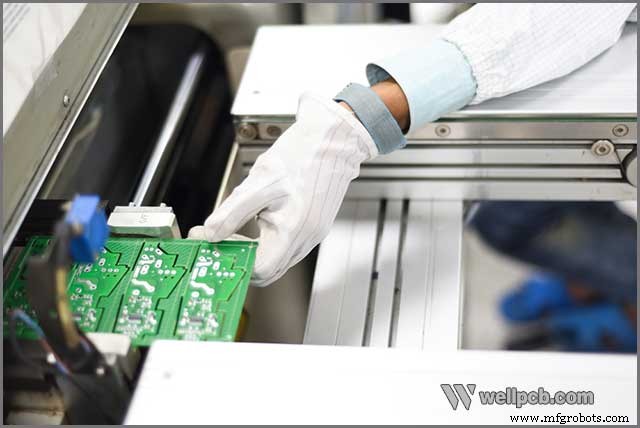

Сборка печатных плат Процесс решает проблему рассеивания тепла

Управление теплом является одним из важнейших моментов, когда речь идет о производстве печатных плат. Плата, конструкция которой не может рассеивать тепло, может привести к проблемам в работе, если не к полному отказу.

Быстрое прототипирование печатных плат. 3D-печать печатных плат не только изготавливает печатную плату, но также выполняет сборку печатной платы (специалистам по печатным платам необходимо проектировать платы, которые могут выдерживать и эффективно рассеивать тепло в процессе сборки печатных плат. К счастью, сегодня многие производители печатных плат понимают, как этого добиться). во время печатных плат.

Сборка печатных плат – проектирование для производства (DFM)

Проектирование для производства, также называемое сокращенно DFM, представляет собой инженерную практику, которую производители используют для разработки продуктов, чтобы они были простыми в использовании. Дизайн конкретного продукта, который должен быть изготовлен с точки зрения функциональности, материалов и допусков с использованием наиболее эффективных методов производства.

Что касается СМТ). Это облегчит сборку и размещение компонентов на печатной плате (сборка печатной платы, вопросы, связанные с DFM, одинаково важны, и вам необходимо изучить их перед покупкой. Вы должны приобрести платы в сборе, пока производители думали о проблемах, связанных с качеством, в глубине души.

Обзор

Ваши печатные платы будут работать так, как вы хотите, если вы учтете все вышеперечисленные общие вопросы сборки. Всегда убедитесь, что вы заинтересованы, вместо того, чтобы позволить вашему производителю делать все от вашего имени, пока вы сидите и смотрите. Задавание правильных вопросов приведет к успеху ваших досок и, следовательно, к более высокой прибыльности. Если вы ищете подходящие услуги по обслуживанию печатных плат, не ищите ничего, кроме WellPCB. Поговорите с одним из наших экспертов и узнайте все, что касается услуг по сборке печатных плат.
