Защита от короткого замыкания: полное руководство для надежного проектирования PCB

1. Основные причины отказов печатных плат

Сбои в электрических соединениях на печатных платах происходят по множеству причин. Рост скорости работы плат привел к более сложной топологии и более плотным схемам, что вызвало новые производственные проблемы.

Статья рассматривает частые причины отказов, защиту от КЗ в проектировании и методы предотвращения.

1.1 Выгорание печатной платы

На производстве платы проходят этапы с высокими температурами. Критически важно не допускать перегрева сверх допусков компонентов. У каждого элемента есть свой тепловой предел. Также необходимо обеспечивать достаточное пространство вокруг компонентов для отвода тепла.

1.2 некачественно изготовленные компоненты

Массовое производство микроэлектроники в сжатые сроки затрудняет обеспечение надежности. Типичные дефекты: нарушение контактов, остаточный флюс, плохая пайка. Это заставляет производителей усиливать валидацию для гарантии качества.

1.3 Внешние факторы среды

Компоненты (особенно микросхемы) малы и чувствительны к температуре, влажности, пыли. Резкие температурные перепады вызывают деформацию платы и паяных соединений. Избыток пыли препятствует охлаждению, вызывая перегрев.

1.4 Поры в металлизации (Plating Voids)

Многослойные платы соединяются металлизированными отверстиями (PTH) и слепыми/зарытыми виа. Прогон PTH сложнее контролировать, чем слепых виа. Качество PTH напрямую влияет на надежность всей платы и готового изделия.

1.5 Отсутствие паяной маски между площадками

Медные дорожки изолируются паяной маской для предотвращения случайных контактов и коррозии. Площадки — незамаскированные металлические зоны для пайки компонентов. Если маска отсутствует между площадками, образуются мостики из припоя, вызывающие КЗ и коррозию.

2. Как избежать отказов печатных плат

Загрязнения устраняются правильной очисткой после сверловки. Ошибки сверловки предотвращаются соблюдением рекомендаций производителя. Сотрудничество с опытным PCB-производителем решает обе проблемы. При формировании маски могут появиться тонкие медные заусенцы — их выявляет DFM-тест, предотвращается обеспечением минимальной ширины участков.

В многослойных платах критично точное выравнивание слоев по стандартам, иначе возникают разомкнутые и короткие цепи.

3. Короткое замыкание в проектировании схемы PCB

Короткое замыкание — прохождение тока по непреднамеренному пути с gầnу нулевым сопротивлением, вызывающее избыточный ток. В PCB КЗ возникает при непреднамеренном соединении двух проводников, смешивая сигналы или повреждая соединение.

КЗ между толстыми проводниками видно глазом, но в машиностроении проводники микроскопичны — требуются продвинутые методы обнаружения.

4. Предотвращение КЗ в проектировании

Обнаружение КЗ в серийных платах — сложная, затратная задача. Нулевую вероятность КЗ обеспечить нельзя, но можно снизить риск превентивными мерами.

• Рентгеновская инспекция — точна, но долга для серийного контроля. Даже при изменении формы шарика припоя логические сигналы могут проходить нормально, давая ложные срабатывания.
• Граничное сканирование (boundary scan) — КЗ порождают ошибочные логические сигналы, но оценить масштаб дефекта трудно, а локализовать соединенные выводы — сложно.

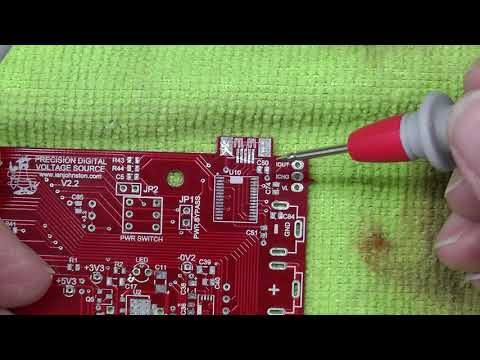

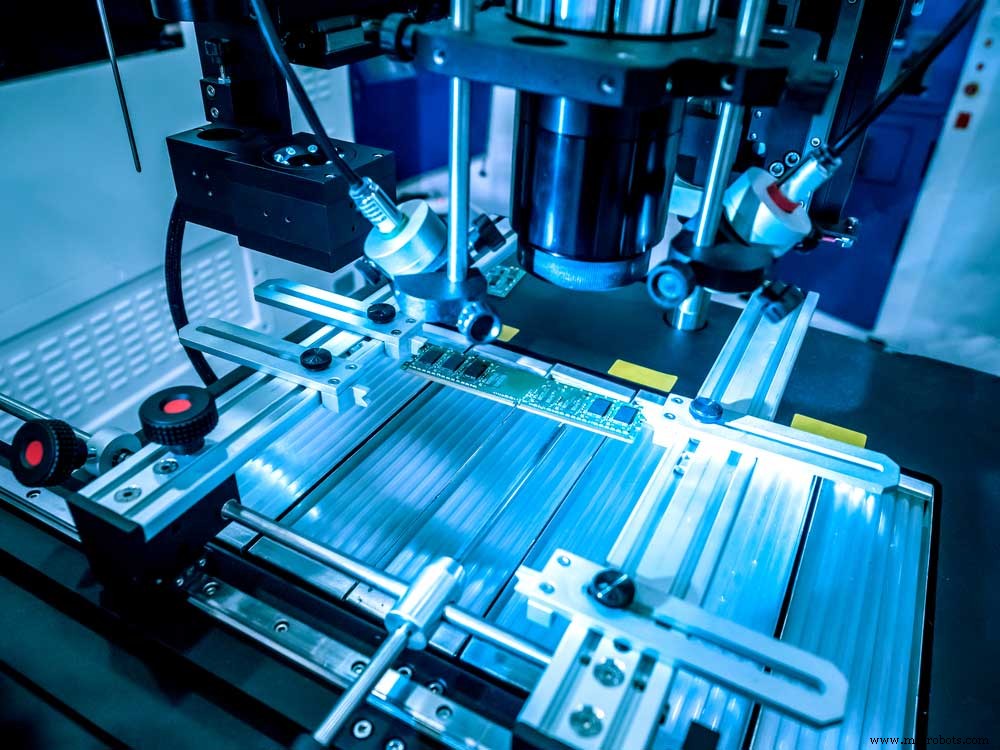

• Постпроизводственное электрическое тестирование — один из лучших методов. Выявляет не только КЗ, но и проектные ошибки. Обычно выполняется летающими зондами (flying probes).

Тесты не дают 100% гарантии, КЗ могут «утечь». Но тестирование предотвращает попадание бракованных плат в сборку. Важно иметь с производителем политику возмещения затрат при провале электрических тестов.

5. Как проектировщики могут снизить риск КЗ

КЗ часто винят на производстве, но проектировщики могут снизить вероятность через дизайн.

В сложных платах с множеством компонентов — увеличение зазоров между медными соединениями и площадками. Если ограничения дизайна не позволяют, используют продвинутое ПО для установки правил зазоров и минимальных расстояний перед отправкой в производство.

Заключение

Высокая плотность проектирования и производства создает множество возможностей для дефектов. Часть — ошибки дизайна (недостаточные зазоры), часть — производственные (ошибки сверловки, перетравливание), что стоит дорого и требует времени.
