Мастерство работы с трафаретами для PCB: полное руководство по точной пайке

Печатная стадия — самая критичная часть сборки печатной платы. Именно здесь малейшая ошибка может испортить готовую плату. Чаще всего проблемы возникают при монтаже паяных соединений на контактные площадки. При создании сотен или тысяч соединений вручную риск ошибки велик. Единственное надежное решение — трафарет для пайковой пасты (PCB stencil).

С трафаретом все паяльные соединения наносятся на плату за один проход. Это экономит огромное время и исключает погрешности при нанесении пасты.

В этом руководстве — всё необходимое для начала работы с трафаретами для пайковой пасты.

Что такое трафарет для PCB

1.1 Определение

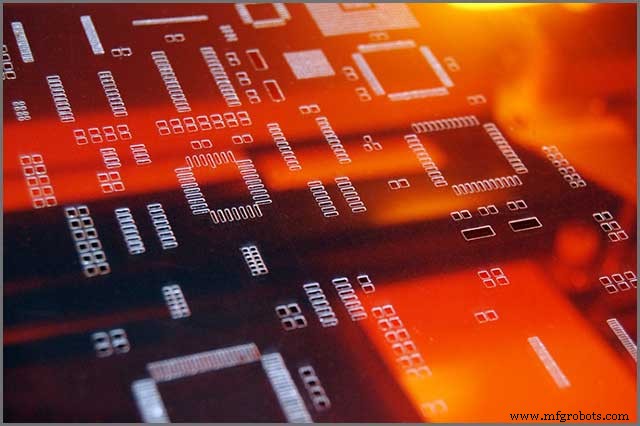

Трафарет — это тонкий лист материала с массивом апертур (отверстий), определяющих расположение компонентов на печатной плате. С его помощью за один проход наносится точное количество пайковой пасты на все контактные площадки.

После нанесения пасты через трафарет и его снятия, паста остается на площадках в точности по схеме апертур. Идеальное нанесение гарантирует оптимальную механическую прочность и электрическое соединение паяных точек.

Большинство поставщиков плат предлагают также и изготовление трафаретов под заказ. Существует два типа: в раме (framed) и безраменные (frameless). Безраменные дешевле и компактнее для хранения, но для серийного производства лучше подходят трафареты в раме.

Материал трафарета критически влияет на способность пасты выходить из апертур. Эту способность можно улучшить специальными покрытиями.

1.2 Проектирование трафарета

Ключевые элементы дизайна:

Толщина трафарета

От толщины зависит объем и высота паяльной пасты. Неподходящая толщина приводит к прилипанию пасты к стенкам апертур из-за поверхностного натяжения.

Дизайн апертур

Влияет на вероятность дефектов: мостиков (bridging) и паяных шариков (solder beads). Также обеспечивает герметичность прижима трафарета к плате.

Выравнивание (Alignment)

Главный фактор точности печати. Достигается путем нанесения фидуциальных маркеров (fiducial marks) и на плату, и на трафарет.

Специфичный для PCB дизайн

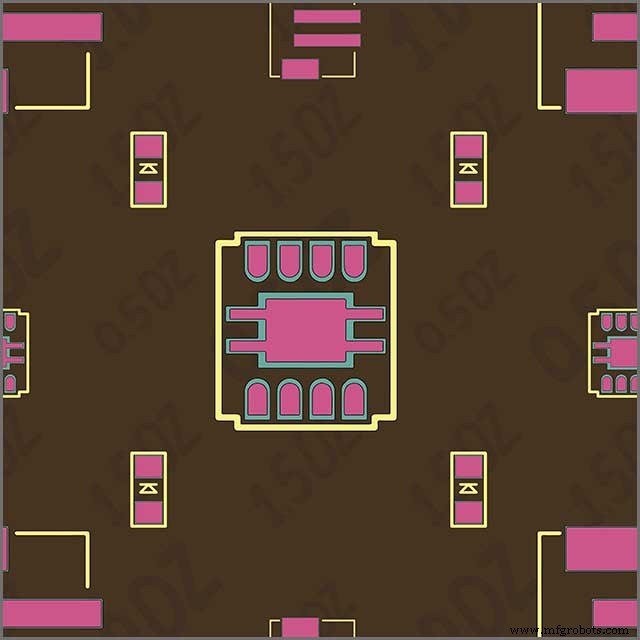

Если на плате есть медные площадки для теплоотвода, стандартный трафарет приведет к подъему меди и плохой пайке. Решение — «оконный эффект» (window effect) в дизайне апертур для дозирования объема пасты.

При наличии виа в площадках дизайн должен предотвращать попадание пасты в отверстия. Для компонентов с разным шагом используются многоуровневые трафареты (step-up/step-down) с переменной толщиной.

Толщина трафарета для PCB

Комбинация размера площадки, геометрии апертур и толщины определяет качество нанесения. Даже при идеальных апертурах и площадках без правильной толщины оптимального результата не добиться.

Факторы выбора толщины

Aspect Ratio (Соотношение сторон)

Отношение ширины апертуры к толщине трафарета (W/T). Для качественного выхождения пасты поверхностное натяжение между пастой и площадкой должно превышать натяжение между пастой и стенкой апертуры. Промышленный стандарт: Aspect Ratio ≥ 1.5.

Area Ratio (Соотношение площадей)

Отношение площади сечения апертуры к площади ее боковой поверхности. Минимальный стандарт: 0.66.

Шаг QFP и BGA

• QFP шаг ≤ 0.5 мм: толщина 0.12–0.13 мм.
• QFP шаг > 0.5 мм: толщина 0.15–0.20 мм.
• BGA шаг 1.0+ мм: толщина 0.15 мм.
• BGA шаг 0.5–1.0 мм: толщина 0.13 мм.

При одновременной установке разных микросхем критически важно ориентироваться на минимальный шаг.

Размеры SMT-трафаретов

Для химического травления Aspect Ratio 1:1.5, для лазерной резки — 1:1.12. Учитывая aspect и area ratio, можно переходить к выбору изготовителя.

Изготовление трафаретов (PCB Stencil Maker)

Ручная перфорация сотен отверстий с высокой точностью невозможна. Три основных промышленных метода: химическое травление, лазерная резка и гальваническое формование (electroforming). Каждый дает разную шероховатость стенок апертур: чем гладче, тем лучше выход пасты. Наиболее популярен — лазерная резка.

Ниже описан процесс изготовления трафарета лазером (не подходит для сверхтонких шагов).

Необходимые инструменты:

1. Лазерный резак
2. Листы Mylar (полиэстилентерефталат)
3. ПО ExpressPCB или EagleCAD
4. ViewMate Gerber Viewer
5. ПО для печати в PDF
6. SketchUp, AutoCAD или другой редактор .dxf

Этапы

1. Стирка листов Mylar

Два листа складываются вместе. При резке верхний плавится, нижний поглощает расплав, позволяя чисто отделить первый лист.

2. Экспорт дизайна из ExpressCAD или EagleCAD

В EagleCAD: экспорт верхнего и нижнего слоев пасты (cream layers) через CAM-файл (как Герберы). В ExpressPCB: File → Export DXF Mechanical Drawing.

3. Коррекция площадок в ViewMate (Swell)

Лазер расширяет отверстия при плавлении. Нужно заранее уменьшить размер площадок. Импорт Герберов → Setup → D Codes → Select All → Operations → Swell → ввод значения коррекции → печать в PDF.

4. Масштабирование в AutoCAD (для DXF)

Выделение всех объектов → команда SCALE → ввод коэффициента → печать в PDF.

5. Резка трафарета

Настройка лазера для резки стопки листов. Верхний лист плавится, нижний забирает расплав — получается чистый трафарет.

Трафареты для пайковой пасты: типы и качество

Помимо дизайна, четыре критических фактора:

Материал трафарета

Металл (обычно нержавеющая сталь) или полиимид. Нержавейка идеальна для серийного производства: молекулярная структура дает гладкие стенки апертур и легкое достижение нужного Aspect Ratio. Дороже, для единичных прототипов избыточна. Полиимид — дешевле, при лазерной резке дает хорошие апертуры.

Тип трафарета

В раме (framed / glue-in) — фольга зафиксирована в раме навсегда. Лучший выбор для высоких объемов, сверхтонких шагов, идеально гладкие стенки.

Безраменные (frameless) — с системой натяжения, не требуют рамы. Легче хранить. Идеальны для мелких серий, шагов ≤ 16 mil и Micro BGA. Также имеют гладкие апертуры.

Пайковая паста

Флюс и сплав в пасте влияют на надежность соединений. Недостаточный объем пасты приведет к слабому удержанию компонентов.

Покрытие трафарета

Специальные покрытия решают проблемы: уменьшают остаточную пасту на стенках апертур, упрощают очистку при больших сериях, предотвращают размазывание пасты на следующих платах.

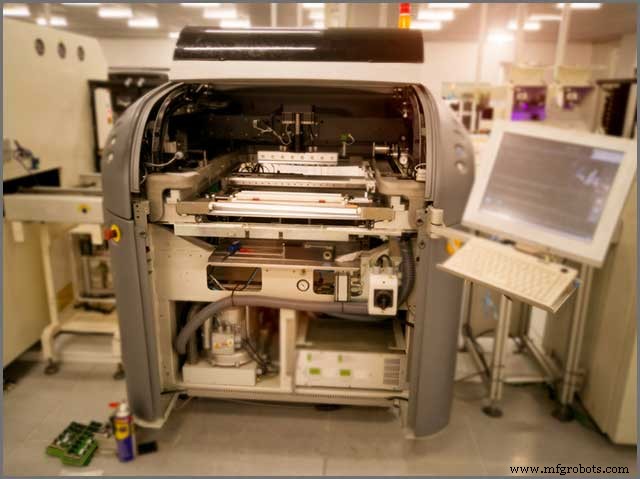

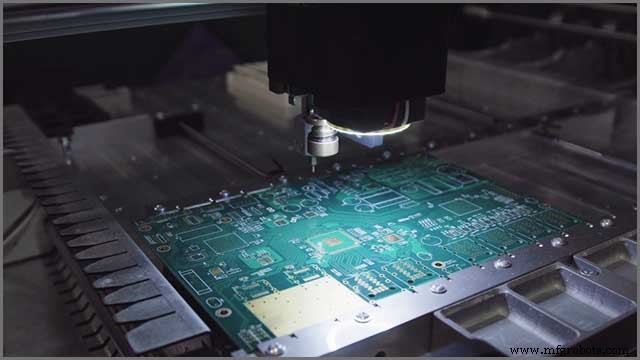

Принтеры для трафаретов (PCB Stencil Printer)

Обеспечивают бесшаблонную и повторяемую печать. Подходят для малых и больших серий. Основные типы: автоматические, полуавтоматические и ручные (для прототипов).

Ключевые функции: штоковый нож (squeegee), контроллеры скорости, камеры для выравнивания платы. Настройки: скорость печати, длина хода, давление штока. Есть отсеки для очистки нижней стороны трафарета (увлажнение, сушка, вакуум) — вакуум удаляет остатки пасты из апертур.

Лазерные резаки для трафаретов

Высокомощные лучи пробивают отверстия по параметрам из ПО. Полная автоматизация, исключение ошибок, идеально гладкие кромки и стенки. Универсальны: режут, сверлят, аблатируют трафареты и платы из разных материалов. Не образуют пыль (в отличие от механической резки) — критично для оптических компонентов.

Заключение

Мы подробно разобрали тему трафаретов для PCB. С этими знаниями вы избежите печатных ошибок, портящих проект. Если возникнут сложности в производстве — обращайтесь к нам: у WellPCB есть экспертиза и оборудование для решения любых задач по трафаретам.
