Трансформатор тока

Трансформатор тока представляет собой измерительный трансформатор. Он похож на трансформатор напряжения, но вместо преобразования напряжения используется для преобразования тока.

Определение:

«Основная цель — повысить/понизить ток от линии электропередачи более высокой мощности. Ток во вторичной обмотке пропорционален току в первичной обмотке, но величина тока уменьшена».

Основная цель — измерение переменного тока.

Почему мы используем трансформатор тока?

Возникает вопрос, почему мы используем трансформаторы тока. Поскольку у нас есть трансформатор напряжения для повышения/понижения напряжения….

1. Поскольку стандартный амперметр (т.е. измерительный прибор) не способен работать с большим значением тока и не может быть подключен к линии большой мощности (т.е. линии передачи). Для измерения фактического тока в линии передачи используется стандартный амперметр. Мы используем трансформатор тока, потому что ток во вторичной обмотке пропорционален току в первичной обмотке, но его величина уменьшается.

2. Используется для изоляции измерительного прибора от линий высокого напряжения.

3. Он используется для подачи тока на реле в целях защиты (т.е. от линии передачи высокого напряжения). Если мы хотим управлять реле, мы используем ТТ, которые производят ток во вторичной пропорциональной к первичному, но уменьшить величину тока).

Принцип работы:

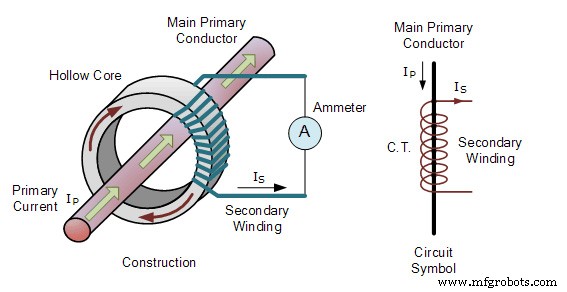

        Основная работа ТТ аналогична работе ТТ, но первичная обмотка трансформатора тока соединена последовательно с силовыми линиями. Поскольку ток в линиях большой величины очень велик, если мы используем первичный провод малого диаметра, он будет поврежден. Итак, первичная катушка представляет собой сверхмощный провод. Так как вторичный ток ТТ пропорционален первичному, но уменьшен до небольшой величины. Теперь, каково соотношение витков первичной и вторичной обмоток? Давайте посмотрим на основное уравнение тока трансформатора и числа витков.

NSIS=NPIP

NS/NP=IP/IS

         Согласно этому соотношению, мы видим, что передаточное число витков вторичной обмотки больше, а витков первичной обмотки меньше, чтобы уменьшить ток.

         Поскольку первичная обмотка включена последовательно с линией электропередачи, ее также называют «последовательным трансформатором».

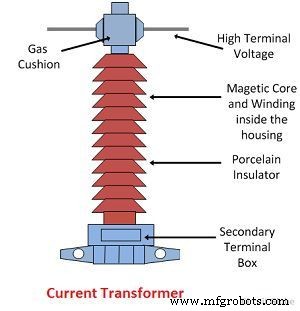

         Вторичная обмотка намотана на многослойный сердечник, который имеет магнитный материал с малыми потерями и большой площадью поперечного сечения.

         В трансформаторе тока нагрузка, подключенная к вторичной обмотке, очень мала, чтобы защитить вторичную обмотку от пробоя высокого напряжения. На данный момент, вышеупомянутый момент должен быть понят, чтобы использовать CT.

Это понижающий трансформатор, поскольку вторичная обмотка больше первичной.

NS/NP=IP/IS

Предположим, что коэффициент трансформации равен 10:1, что означает ( NS/NP=10/1=IP/IS ), что первичный ток в десять раз больше вторичного тока, но первичное напряжение в десять раз меньше, чем первичное напряжение. вторичное напряжение.

NS/NP=VS/VP=10/1

"Импеданс (то есть нагрузка), подключенный к вторичной обмотке, очень мал".

Чтобы понять это, давайте предположим

• Если RL=1Ом, то падение напряжения на RL равно VO=IR =.>(1A)(1Ω) => VO=1В
• Если RL=10 Ом, то падение напряжения на RL равно VO=IR =.>(1А)(10Ом) => VO=10В
• Если RL=100 Ом, то падение напряжения на RL равно VO=IR =.>(1А)(100Ом) => VO=100В
• Если RL=1кОм, то падение напряжения на RL будет VO=IR =.>(1A)(1KΩ) => VO=1кВ.

   Теперь с помощью приведенного выше расчета мы видим, что если RL увеличивается, VO по RL увеличивается. Существует определенный предел RL для подключения к вторичной обмотке. Если RL превысит этот предел, произойдет перекрытие и ТТ сгорит. Мы не можем удалить RL, потому что при удалении RL сопротивление станет максимальным (т.е. ∞) и произойдет перекрытие. Если RL превышает минимальное значение, CT сгорит.

Мы не можем отключить вторичную обмотку от номинальной нагрузки;

«Нагрузка определяется как нагрузка, подключенная к вторичной обмотке».

Поэтому ТТ всегда работает при коротком замыкании. Нагрузка (т. е. нагрузка) определяется как произведение тока и напряжения (т. е. ВА) вторичной обмотки. CT может работать с малой мощностью.

Текущий коэффициент трансформации:

  “ отношение первичного тока к вторичному току называется коэффициентом трансформации тока».

Первичный ток от линии передачи превышает 10–3000 А или больше, тогда как вторичный ток составляет около 0,1–5 А.
