Фрезерование с ЧПУ и токарная обработка с ЧПУ:все, что вам нужно знать

Обработка с ЧПУ — это быстрый производственный процесс, который превращает цифровые 3D-проекты в пластиковые или металлические детали путем выборочного вырезания материала. Многим компаниям требуются услуги по обработке с ЧПУ для изготовления деталей и прототипов, и многие отрасли промышленности используют универсальные технологии.

Но обработка с ЧПУ бывает разных форм. Хотя все технологии обработки с ЧПУ следуют одному и тому же рабочему процессу — программное обеспечение превращает цифровой дизайн в машинные инструкции, которые предписывают станку с ЧПУ резать материал — аппаратное обеспечение для резки материала может сильно отличаться на разных машинах.

В этой статье обсуждаются основные различия между двумя из этих станков:фрезерными станками с ЧПУ и токарными станками с ЧПУ (или токарными центрами).

В статье мы обсуждаем основные особенности фрезерной и токарной обработки с ЧПУ, а также представляем основные преимущества каждой технологии и подборку общих деталей, которые компании могут производить с использованием каждого процесса.

Что такое фрезерование с ЧПУ?

Фрезерование с ЧПУ является одной из наиболее распространенных услуг по обработке с ЧПУ, и машинисты могут использовать его для изготовления широкого спектра деталей, обработанных на станках с ЧПУ. Компании-производители прототипов часто используют фрезерные станки с ЧПУ для изготовления одноразовых функциональных прототипов.

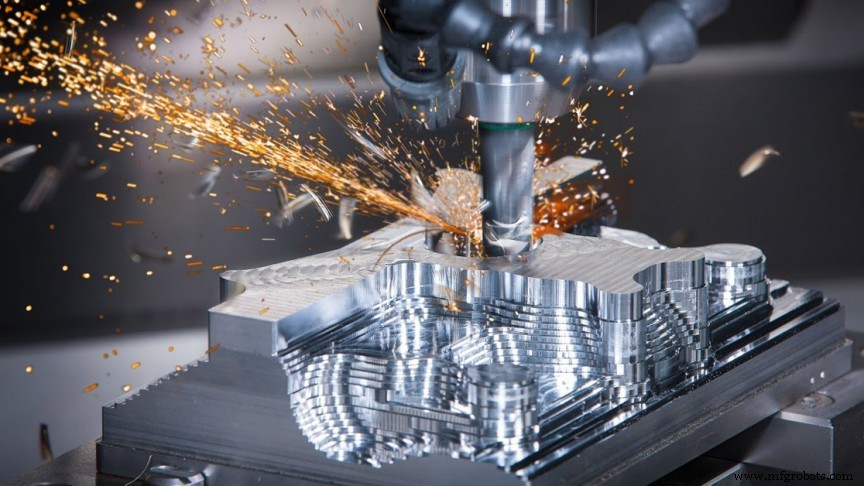

Фрезерные станки с ЧПУ используют компьютерные инструкции для перемещения быстро вращающегося режущего инструмента по трем или более осям. Когда вращающийся режущий инструмент контактирует с заготовкой, он удаляет материал контролируемым образом. Режущий инструмент делает несколько проходов по поверхности заготовки до тех пор, пока заготовка не станет похожа на нужную деталь.

Большинство фрезерных станков с ЧПУ удерживают заготовку неподвижно, удерживая ее на станине с помощью тисков. Однако многоосевые фрезерные станки с ЧПУ могут раскачивать или вращать заготовку для создания большего количества углов резания. Это позволяет машинисту создавать более сложные детали без необходимости вручную переориентировать заготовку.

Поставщики услуг по быстрому прототипированию используют фрезерные станки с ЧПУ, потому что это комплексный комплексный процесс с короткими сроками выполнения.

Что такое токарная обработка с ЧПУ?

Токарная обработка с ЧПУ — это форма обработки с ЧПУ, которую машинисты используют для изготовления закругленных, цилиндрических и конических деталей. Хотя это менее универсально, чем фрезерование с ЧПУ, это одна из самых популярных услуг по обработке с ЧПУ и услуг по быстрому прототипированию.

Станки, которые выполняют токарную обработку с ЧПУ, называются токарными станками с ЧПУ или токарными центрами с ЧПУ. Они отличаются от фрезерных станков с ЧПУ тем, что быстро вращают заготовку в патроне, но не вращают режущий инструмент. Режущий инструмент, прикрепленный к револьверной головке, перемещается к вращающейся заготовке в соответствии с инструкциями компьютера и удаляет материал там, где это необходимо.

Токарный станок с ЧПУ может вырезать внешнюю часть заготовки или просверливать внутреннюю часть для создания трубчатых деталей, обработанных на станке с ЧПУ.

В башне машины может быть несколько режущих инструментов, которые при необходимости можно задействовать по отдельности.

Преимущества фрезерной обработки с ЧПУ <сильный>

Фрезерные станки с ЧПУ предлагают множество преимуществ производителям и компаниям-производителям прототипов. В отличие от токарных станков, фрезерные станки — это универсальные машины, способные создавать различные формы. Кроме того, различные режущие инструменты могут использоваться для выполнения различных операций, таких как черновая обработка и концевое фрезерование.

Хотя они производят машины сами по себе, мельницы также полезны для постобработки. Например, их можно использовать для добавления деталей к точеным, формованным или напечатанным на 3D-принтере деталям.

Фрезерование с ЧПУ также является быстрым, воспроизводимым и недорогим в небольших объемах — отчасти потому, что оно не требует инструментов. Поэтому его можно найти среди производственных услуг и услуг по быстрому прототипированию.

Преимущества токарной обработки с ЧПУ <сильный>

Самым большим преимуществом токарной обработки с ЧПУ является возможность создавать круглые профили. Гораздо сложнее добиться идеальной круглости, используя другие услуги обработки с ЧПУ, такие как фрезерование с ЧПУ или фрезерование с ЧПУ.

Токарная обработка с ЧПУ также отличается высокой точностью, что делает ее ценной технологией для растачивания отверстий точных размеров с заданными допусками.

Фрезерование с ЧПУ и точение с ЧПУ можно комбинировать, чтобы воспользоваться преимуществами обоих процессов. В большинстве случаев сначала выполняется токарная обработка с ЧПУ, что позволяет машинисту фрезеровать дополнительные (асимметричные) детали детали.

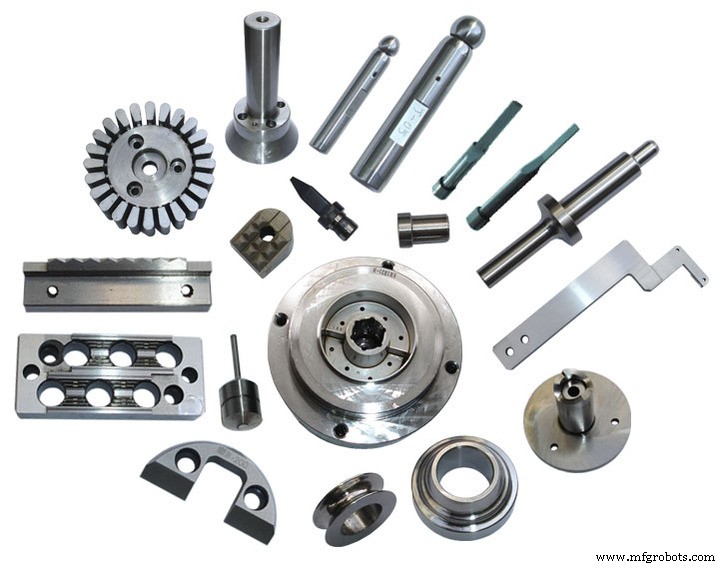

Детали, изготовленные с помощью фрезерных станков с ЧПУ <сильный>

Примеры деталей, изготовленных с помощью фрезерного станка с ЧПУ, включают:

• Фитинги :фрезерованные фитинги соединяют две или более деталей вместе.
• Корпуса и кожухи :Электрические устройства и другие продукты могут иметь изготовленные на заказ корпуса для защиты внутренних компонентов.
• Квадратные скобки :Фрезерованные кронштейны могут иметь нестандартную резьбу и отверстия и могут быть более сложными, чем кронштейны из листового металла.
• Шестерни :фрезерование с ЧПУ позволяет производить прямые и спиральные зубчатые колеса для механических устройств.
• Инструмент для пресс-форм :фрезерованные инструменты из стали или алюминия позволяют быстро создавать прототипы формованных деталей.
• Детали двигателя :автомобильные инженеры используют фрезерные станки с ЧПУ для блоков цилиндров и других деталей.
• Медицинские устройства :на станках с ЧПУ можно производить имплантаты, хирургические инструменты и другие медицинские устройства.
• Водяные насосы :Многоосевые мельницы позволяют создавать надежные рабочие колеса для гидравлического оборудования.
• Формирование ударов :заводы с ЧПУ могут создавать другое производственное оборудование, например формовочные пуансоны для изготовления листового металла.

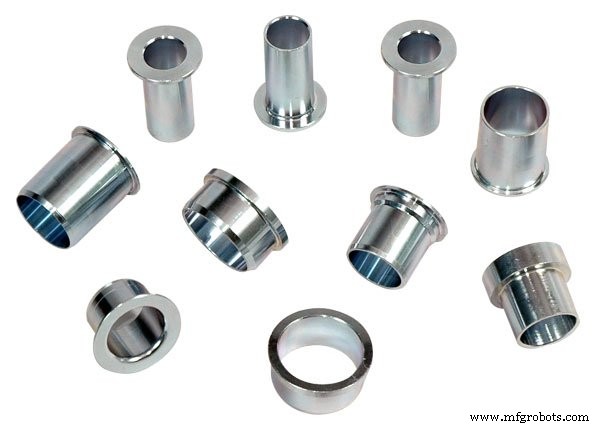

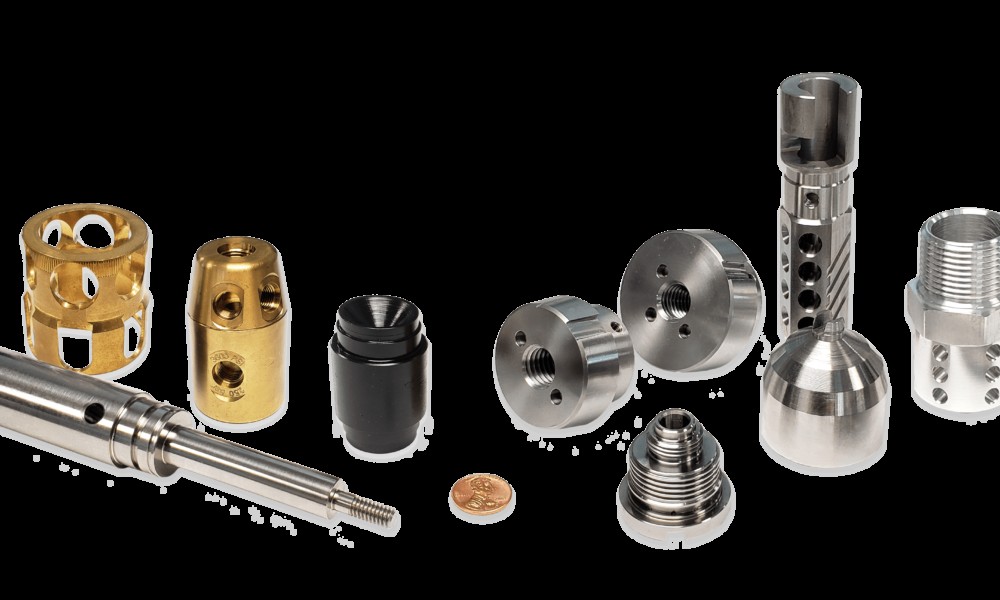

Детали, изготовленные с помощью токарной обработки с ЧПУ <сильный>

Примеры деталей, изготовленных с помощью токарной обработки с ЧПУ, включают:

• Ролики :токарные станки с ЧПУ могут изготавливать ролики с жесткими допусками для промышленного использования.
• Шаровые шарниры :токарная обработка с ЧПУ идеально подходит для закругленных соединительных устройств, таких как шаровые шарниры.
• Гайки и болты :точность токарной обработки делает его пригодным для деталей с критическими допусками, таких как гайки и болты.
• Шахты :валы с закругленными профилями идеально подходят для токарной обработки с ЧПУ.
• Фланцы :фланцы, обработанные на станках с ЧПУ, могут укрепить балки и трубы.
• Сопла :сопла обычно имеют цилиндрическую или коническую форму с полыми внутренними частями, что делает их пригодными для токарной обработки с ЧПУ.
• Турбины :Токарная обработка с ЧПУ позволяет производить круглые лопатки турбин для энергетики.
• Огнестрельное оружие :Токарный станок с ЧПУ может изготовить трубчатую форму, необходимую для ствола огнестрельного оружия.

Что выбрать? <сильный>

Как правило, токарная обработка с ЧПУ лучше всего подходит для деталей с круглыми, цилиндрическими или коническими профилями, а фрезерная обработка с ЧПУ лучше всего подходит для всего остального. Если вы сомневаетесь, специалист по механической обработке может помочь вам выбрать подходящую услугу обработки с ЧПУ для вашего уникального проекта.

При этом фрезерование с ЧПУ и точение с ЧПУ можно с успехом комбинировать. Если деталь имеет преимущественно круглую форму, но также требует асимметричных разрезов или элементов, фрезерование с ЧПУ может последовательно следовать за токарной обработкой с ЧПУ. И хотя это менее распространено, токарная обработка с ЧПУ также может следовать за фрезерной с ЧПУ — например, если в детали квадратной или неправильной формы требуется большое отверстие, просверленное в ее центре.

Наконец, иногда не приходится выбирать:фрезерно-токарные центры с ЧПУ объединяют обе технологии в одном производственном устройстве.
