Эффективность, достигнутая с E3.series 2015

E3.series - это программное обеспечение для электротехники, предназначенное для продвижения приложений для проектирования и разработки. Выпущено обновление E3.Series 2015, и новые инструменты и функции предоставляют новые возможности для повышения эффективности продукта.

---

E3.series - это масштабируемая и простая в освоении оконная система для проектирования систем электропроводки и управления, гидравлики и пневматики. E3.series только что выпустила обновление версии 2015 года, которое предоставляет новые функции, в том числе:

• Стандарты серии E3.series
• В модулях E3.series
• В многочисленных надстройках
• Новые вызовы COM

Последняя версия содержит новые улучшения для совместной работы в автомобильной отрасли, улучшения в конструкции машиностроительного сектора, а также повсеместное повышение производительности. Вот краткий список того, что было добавлено в E3.series 2015:

• Общие улучшения
• Автоматически создавать имена сигналов.
• Сортировка и структурирование дерева вариантов / опций
• Новые стандарты размеров
• Основные улучшения управления
• Новая таблица кабельной разводки
• Новый интерфейсный модуль E3.PLCBrdge
• Расширенная поддержка 3D-дизайна с E3.Panel
• 3D-вид в E3.Panel с новой панелью инструментов
• Прозрачность и видимость в 3D с помощью E3.Panel
• Несколько 2D-видов для производственных чертежей.
• Упрощение ссылок в E3.Panel
• Основные моменты для транспортного сектора
• Расширенное сотрудничество в автомобильной сфере
• Автоматическая функция вывода контактов в E3.Cable и E3.Formboard.
• Улучшения автоматического подключения.
• Расширенная производственная поддержка

В этой статье будет представлен обзор новых функций в новой программе E3.series 2015.

Общие общие улучшения

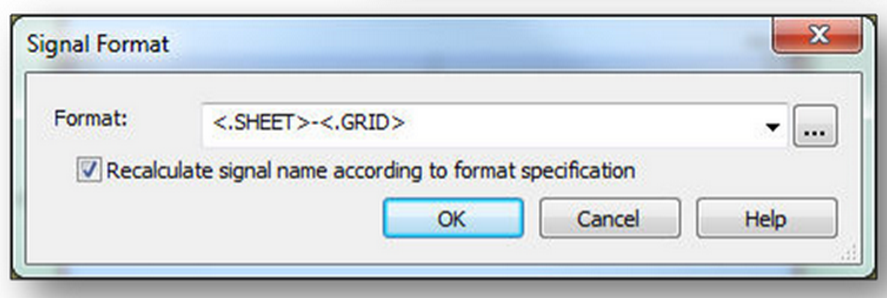

Автоматическая генерация имен сигналов

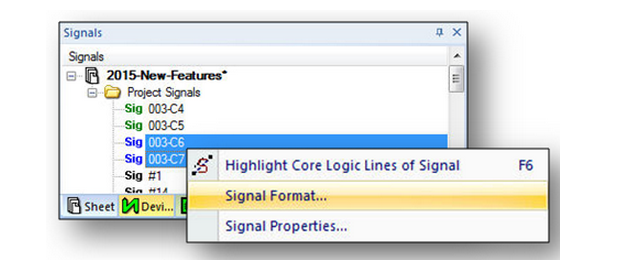

Каждый раз, когда в проекте создается новый сигнал, имя сигнала может быть автоматически сгенерировано на основе расположения листа и сетки, а также атрибутов вывода устройства. Автоматическая генерация может быть включена и выключена пользователем, а дерево сигналов показывает текущие настройки сигнала с помощью цветов.

• Позволяет генерировать именование сигналов в соответствии с форматом сигнала
• Определение формата щелчком правой кнопки мыши в дереве сигналов на соединительных линиях.

• Исправление текста в любом месте со связанными спецификациями

• В дереве сигналов для конкретного формата предусмотрена идентификация с цветовым кодом.

o Синий - для активного

o Зеленый - для неактивных

o Черный - без формата

Сортировка и структурирование дерева вариантов / параметров

E3.Series растет из-за требований промышленности, требующих обработки опций и вариантов. Растущее число опций и вариантов, предлагаемых для автомобилестроения, промышленного оборудования и оборудования, требует дополнительных функций управления только для схематизации.

Опции могут быть отсортированы в порядке возрастания или убывания, а также сгруппированы по пакетам опций и конфигурациям. Структурирование дерева вариантов / опций путем организации опций под папками с пользовательскими именами позволяет пользователю назначать, переназначать, находить и структурировать опции в соответствии с их предполагаемым использованием.

Новые стандарты измерения

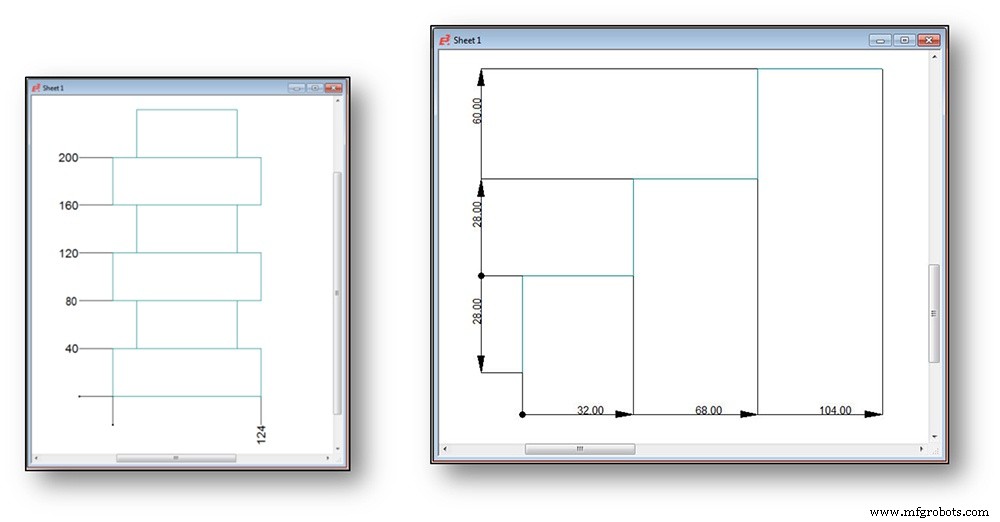

Теперь размеры можно определять с помощью одной ссылки для описания всей группы измерений, состоящей из нескольких измерений в одной строке. Эти рабочие размеры могут быть определены в нескольких направлениях. Ходовые размеры обеспечивают следующее:

• Однократное обращение за несколько интервалов
• Несколько измерений в одной строке
• Многонаправленная определяемость

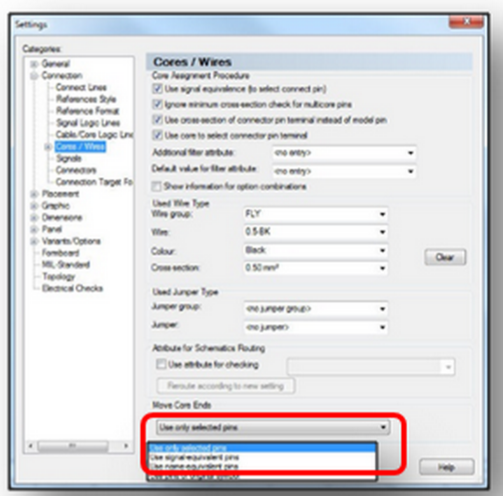

Улучшения в управлении ядром

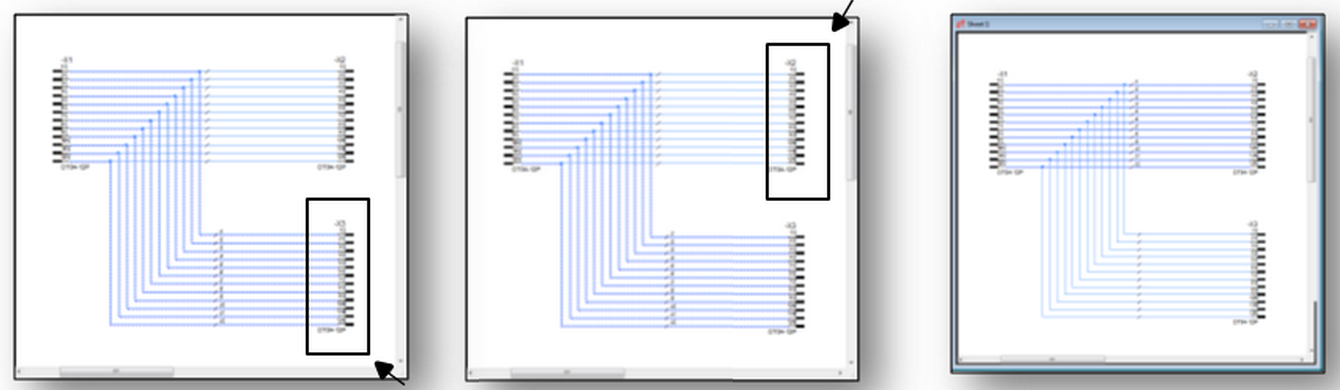

Определение и изменение основных соединений теперь легко выполняется путем выбора контактов источника и назначения. Это экономит много времени при переназначении основных соединений. Кроме того, маршруты проводов определенного сигнала можно оптимизировать вручную при изменении порядка существующих соединений с помощью функции перетаскивания.

Улучшение основного управления включает следующее:

• Выбор пина зависит от пользовательских настроек.
• Только булавки, выбранные пользователем
• Использование контактов, эквивалентных сигналу
• Использование контактов, эквивалентных имени.
• Использование выводов оригинальных символов

• Команды, запущенные на панели инструментов
• Выбор желаемых контактов и их назначения.

Новая таблица кабельной разводки

Новые кабельные таблицы упрощают редактирование кабельных соединений. Табличное представление также помогает идентифицировать неподключенные или частично подключенные кабельные соединения. Информация о производстве может быть присвоена кабелям в табличном обзоре. Таблица кабельной разводки предлагает ряд функций, включая:

• Поиск с использованием подстановочных знаков.
• Фильтровать столбцы
• Подключить / удалить кабели
• Поменять проводники.
• Различные команды «Перейти к»
• Ко всем объектам, связанным с подключением
• Изменить атрибуты
• Добавить новые столбцы
• Отметить некабельные соединения как игнорируемые.

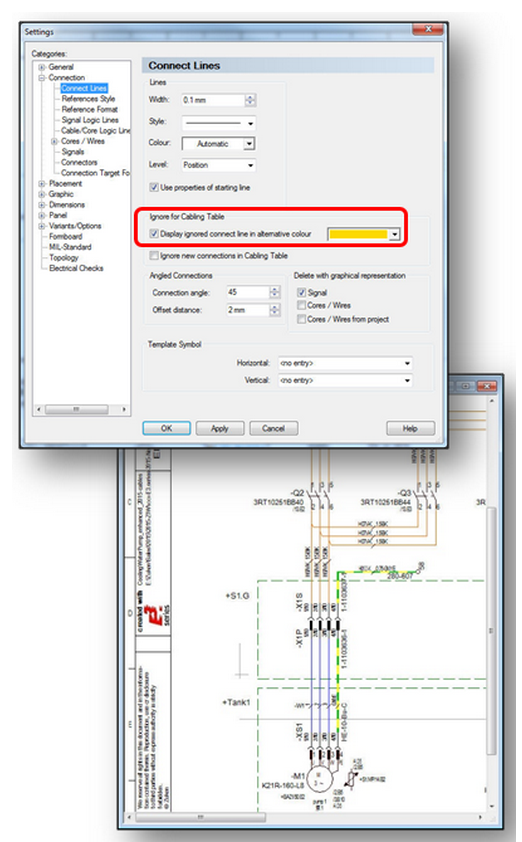

• Новая настройка:отображать игнорируемые соединительные линии альтернативным цветом.

Новый интерфейсный модуль

E3.PLCBridge

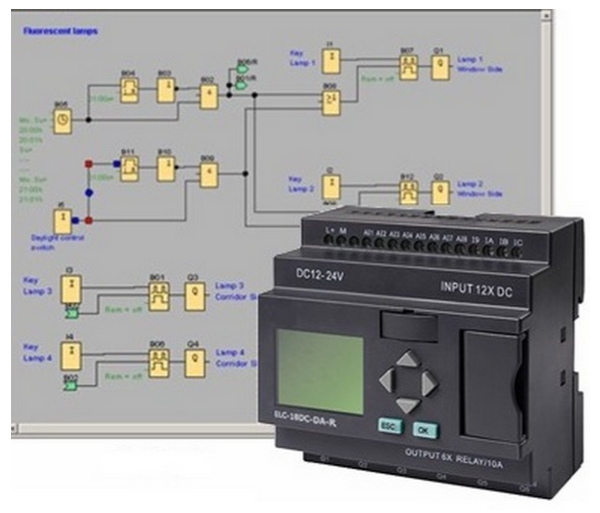

E3.PLCBridge обеспечивает стандартизированную связь между E3.Series и различными инструментами программирования ПЛК. Первоначальная передача данных, а также мощная функция обновления показывают используемые в настоящее время компоненты, адреса ПЛК, комментарии и настройки ввода / вывода. Инженер получает обзор внесенных изменений, а также старого и нового содержимого и может решить, какое поле следует обновить.

Расширенная поддержка 3D-дизайна с E3.Panel

3D-вид на панели E3.Panel и на новой панели инструментов

Доступна разнонаправленная ориентация, а также изометрические и диаметральные виды. Одним щелчком мыши пользователь может переключать ориентацию дизайна панели в 3D. Новая панель инструментов позволяет просматривать следующие элементы:

• Вверх
• Внизу
• Спереди
• Назад
• Влево
• Верно
• Изометрический
• Диметрический
• Анимировать

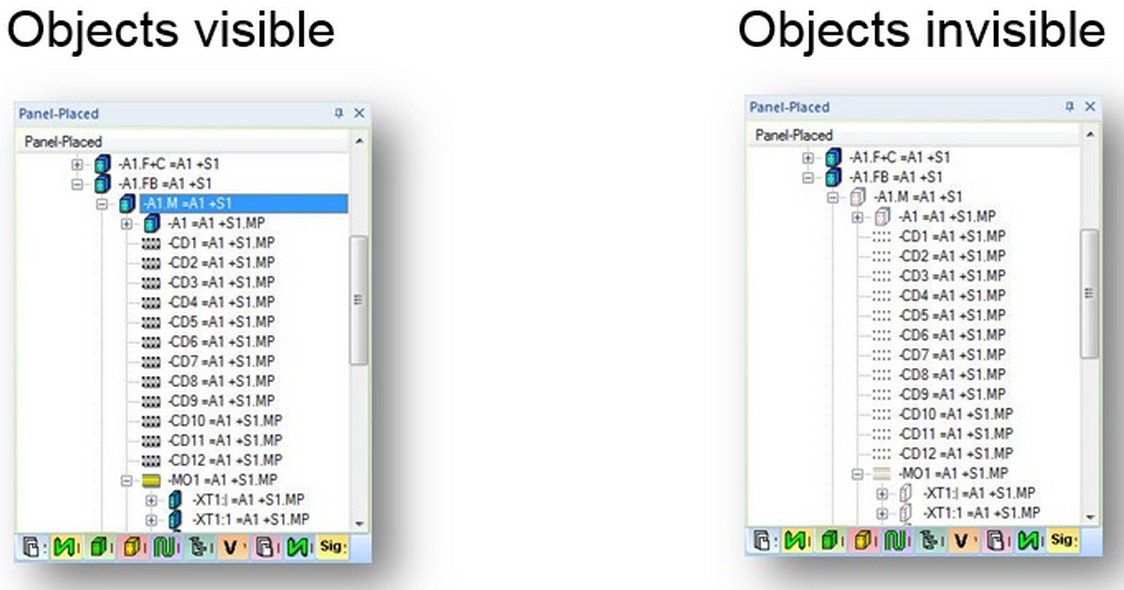

Прозрачность и видимость в 3D с помощью E3.Panel

Прозрачность или невидимость можно сделать одним щелчком мыши по объектам, что значительно упрощает работу с трехмерной средой. Возможности включают:

• Проверка на столкновение с прозрачными и невидимыми объектами.
• Выполнение команды может быть завершено для объектов на самом верхнем уровне
• Прозрачный вид деталей легко доступен в дизайне панелей, но прозрачные детали игнорируются во время работы (за исключением проверок столкновений)

Взгляд в будущее

E3.Series значительно улучшила свою общую функциональность, чтобы сделать свое программное обеспечение более эффективным для обычного инженера-электрика. E3.Series 2015 основывается на программе, чтобы облегчить ручное проектирование и предоставить пользователю эффективные и действенные инструменты.

Этот функционал значительно упрощает работу со сложными 3D-сборками, поскольку стены или компоненты могут быть блеклыми при проектировании больших сборок.

Доступны такие команды, как:

• Видимость с помощью… &... Возможно прозрачность или невидимость с помощью…
• Подключенные устройства, кроме выбранных устройств, и кроме выбранных и смонтированных устройств
• Для выбранного объекта отображаются только соответствующие команды.

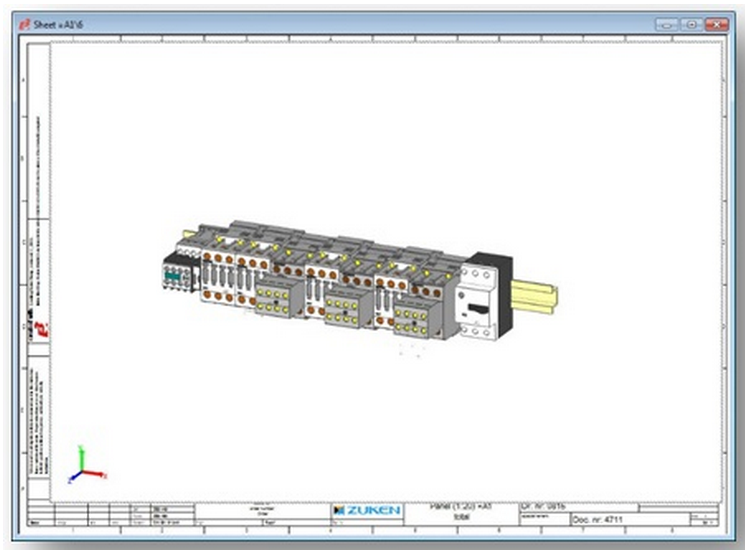

Несколько 2D-видов для производственных чертежей

В E3.Panel 3D-дизайн можно использовать для создания 2D-чертежей каждой стороны шкафа. 2D-проекция 3D-дизайна создается как интеллектуальный вид. Все изменения, сделанные в 2D-проекции, отражаются в 3D, и наоборот.

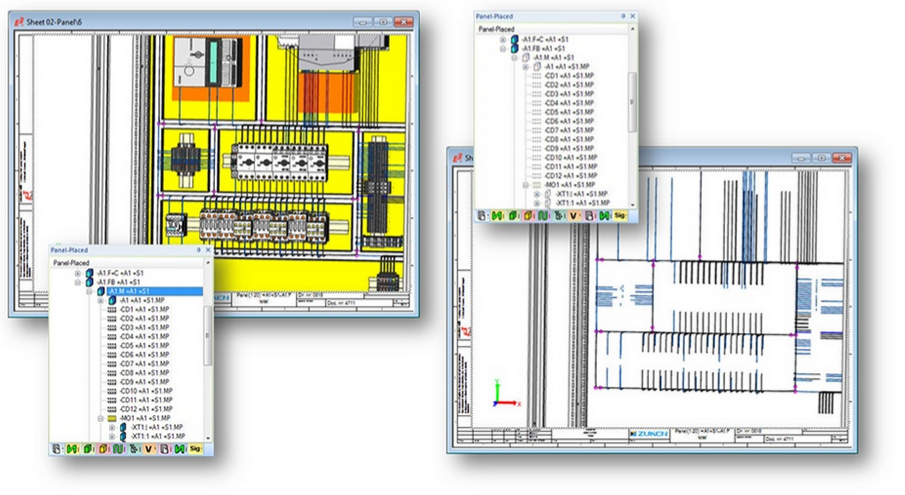

Упрощение ссылок в E3.Panel

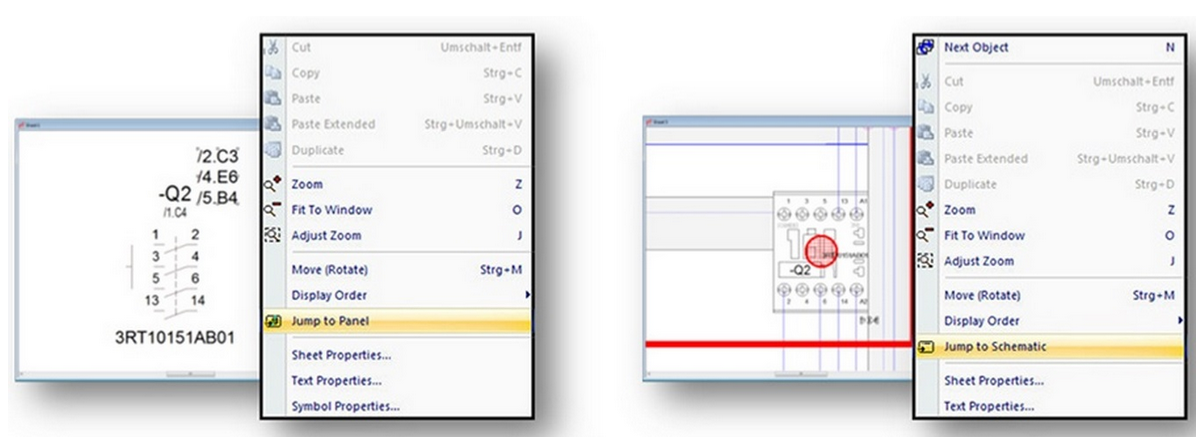

Текстовые узлы позволяют ссылаться между E3.Schematic и E3.Panel. В представлении «Ссылка на панель» отображаются все позиции, в которых отображается модель, а в представлении «Ссылка на схему» отображаются положения всех основных символов.

Основные показатели транспортного сектора

Улучшенная совместная работа в автомобильной отрасли

Улучшение связи теперь доступно между E3.Series и E3.HarnessAnalyzer, новым мощным инструментом совместной работы для просмотра и анализа чертежей электропроводки в стандартном формате данных контейнера HCV, который объединяет данные KBL и SVG.

Графическое представление и физическая модель данных, отраженная в различных таблицах, теперь связаны друг с другом. Весь жгут можно проанализировать и проверить на предмет размера связки, прокладки проводов, использованного назначения, веса и стоимости.

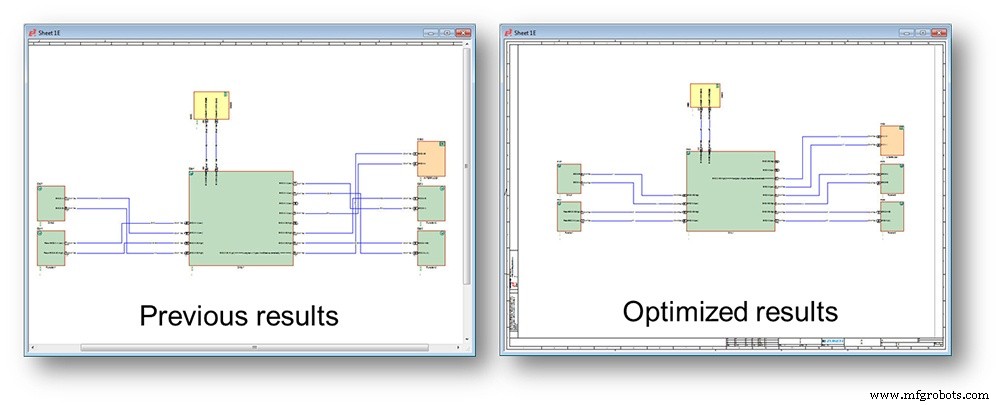

Улучшения автоматического подключения

E3.Wiring Diagram Generator используется для автоматического создания электрических схем, которые могут создавать стандартизованную сервисную документацию с использованием инженерных данных. Теперь создаются более удобочитаемые схемы, и генератор может сортировать устройства и контакты в соответствии с их подключениями и предотвращать ненужное пересечение диаграмм. Новая отдельная сетка трассировки и определения интервалов минимизируют ручную чистовую обработку чертежей. Нацелен на улучшение результатов маршрутизации:

• Создание более удобочитаемого плана.
• Сетка маршрутизации:определяет расстояние между соединениями.
• Определяет расстояние до первого изменения направления и может быть установлено для каждого поля листа.
• Улучшение сортировки контактов:от начала до точки назначения

---

Расширенная поддержка производства

Проекты отделки в серии E3.Series содержат всю необходимую производственную информацию для сборки шкафа или жгута проводов. В E3.Series 2015 были улучшены стандартные производственные показатели. Интерфейсы для зачистки, резки и маркировки станков, а также для сверлильных и фрезерных станков теперь содержат дополнительную информацию, такую ​​как выходные данные для автоматического связывания и маркировки проводов, а также обработки концов проводов.

---
