Понимание направлений передачи данных: от симплекса к полнодуплексной связи
Шины и сети проектируются для обеспечения бесшовной коммуникации между взаимосвязанными устройствами. Движение информации — известное как поток данных — может проявляться в различных паттернах.

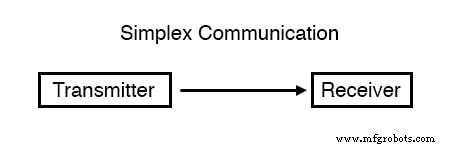

В симплексной связи данные текут только в одну сторону — от выделенного передатчика к выделенному приемнику. Система BogusBus иллюстрирует это, передавая телеметрию с водяного бака на удаленную станцию мониторинга без обратного трафика.
Если односторонняя передача достаточна, симплекс уместен. Однако большинство реальных приложений требуют более гибкого взаимодействия.

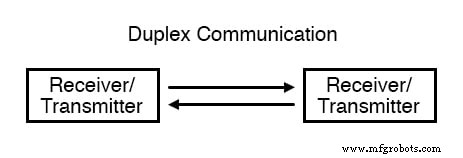

Дуплексная связь
Дуплексная связь позволяет данным течь в обоих направлениях между каждым устройством. Она подразделяется на два режима:

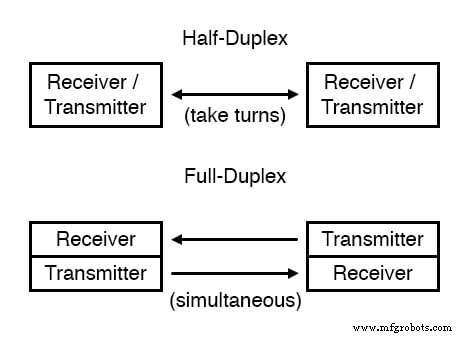

Полудуплекс (Half‑Duplex)
Представьте две консервные банки, соединенные нитью: каждая может говорить или слушать, но не одновременно. Полудуплекс распространен в рациях и некоторых шинных протоколах, где устройства по очереди передают.

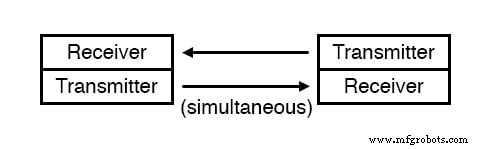

Полный дуплекс (Full‑Duplex)
Полный дуплекс напоминает телефонный разговор, где оба участника говорят и слушают одновременно. Обычно достигается за счет отдельных каналов или проводов для каждого направления, или выделения разных несущих частот — особенно в радиоканалах.
