Биполярные транзисторы: символы, типы и применение
Биполярные транзисторы (BJT) — краеугольный камень аналоговой и цифровой электроники. Их схемные символы просты, но очень информативны.

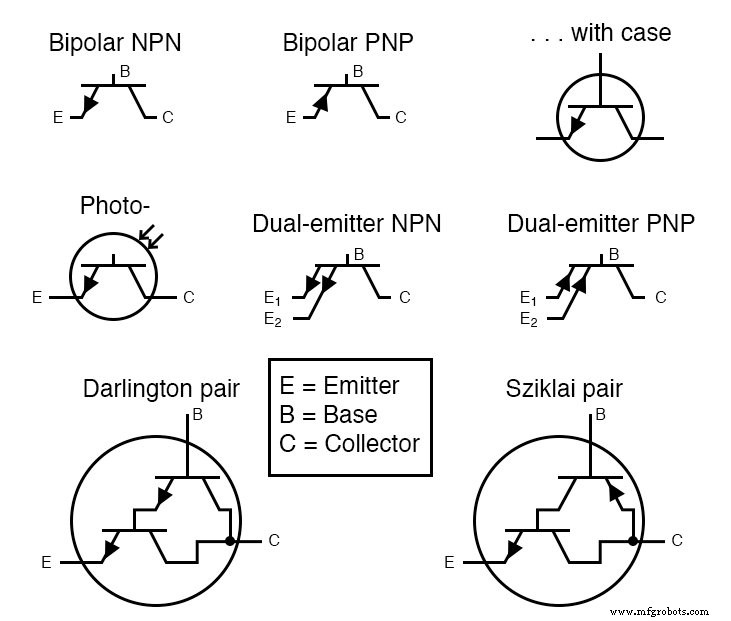

Существует два основных семейства: NPN и PNP. Символ для каждого идентичен, за исключением направления стрелки на выводе эмиттера, указывающей направление условного тока.
При рисовании больших схем — особенно для интегральных схем — инженеры часто опускают обрамляющий круг, который появляется на некоторых учебных символах. Удаление круга облегчает иллюстрацию дополнительных особенностей, таких как множественные эмиттеры или двухэмиттерная конфигурация, без перегрузки диаграммы.
Эта практика распространена в блок-схемах ИС, где пространство ограничено, а фокус на функциональной роли транзистора, а не на его индивидуальной распиновке.
Для глубокого погружения в BJT изучите рабочие листы ниже:
- Рабочий лист «Теория биполярных транзисторов (BJT)»
- Рабочий лист «TTL логические элементы»
- Рабочий лист «Биполярные транзисторы как ключи»
- Рабочий лист «Оптоэлектронные устройства»
