Программа 4-осевой фрезеровки Siemens Sinumerik: практический пример ЧПУ
Очень простой пример программы ЧПУ-фрезеровки, демонстрирующий концепции программирования на Siemens Sinumerik. Программа написана для 4-осевого фрезерного станка, где ось C используется для поворотного стола. На простом 3-осевом фрезерном станке также можно запустить эту программу — достаточно удалить блок N15.
Программа фрезеровки Sinumerik

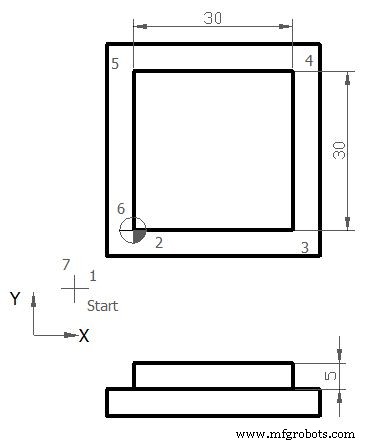

Пример программирования фрезеровки Sinumerik
N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50 N10 S450 M03 F250 D01 (12.5 MM DIA) N15 C0 N20 Z5 N25 G01 Z0 N30 Z-5 N35 G42 X0 Y0 N40 X30 N45 Y30 N50 X0 N55 Y0 N60 G40 X-20 Y-20 N65 G00 Z50 N70 Y100 N75 M30
Готовая деталь

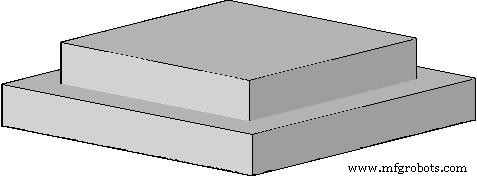

После завершения обработки деталь будет выглядеть так:
Готовая деталь
Пояснение G-кодов
- G00 — быстрое перемещение
- G54 — нулевое смещение №1
- G64 — режим непрерывного пути
- G90 — абсолютная система измерений
- G17 — выбор плоскости XY
- G42 — включение компенсации радиуса резака (справа)
- G40 — отмена компенсации радиуса резака
- M03 — вращение шпинделя по часовой стрелке
- S — скорость шпинделя
- F — подача по осям
- D — номер инструмента
Пример демонстрирует использование компенсации радиуса справа (G42) для обработки квадратного контура с круглыми углами на 4-осевом станке с поворотным столом.
