КАКИЕ СИМВОЛЫ ОБРАБОТКИ НАИБОЛЕЕ ВАЖНЫ ДЛЯ ЧПУ?

Металлообработка и механическая обработка с ЧПУ — это высокоточное ремесло, требующее строгого контроля качества. Когда приходит время собирать детали в единую систему, даже доля дюйма может отличить идеально работающую систему от бесполезной. Чтобы гарантировать качество конечной детали, слесари разработали систему контроля качества обработки символов, известную как определение геометрических размеров и допусков (GD&T). Всего существует 14 символов GD&T. Вот что вам нужно знать:

Познакомьтесь с нашим руководством по токарным станкам с ЧПУ

Что такое обозначения GD&T?

Для непосвященных GD&T — это система для определения и передачи инженерных допусков и взаимосвязей. Это набор символов, встречающихся на технических чертежах и представляющих различные аспекты конечного продукта. Вместо того, чтобы записывать определенную спецификацию, каждый из 14 символов обработки представляет спецификацию. Геометрические допуски применяются к элементам с помощью фреймов управления. Наиболее часто используемые категории допусков:форма, ориентация и местоположение; эти 3 категории содержат 10 из 14 символов.

1. Допуски формы

Допуски формы контролируют общую «форму» элементов и часто используются для уточнения размера. В пределах допусков формы есть четыре символа GD&T:

• Плоскостность: Было бы неудивительно узнать, что плоскостность относится к тому, насколько плоской является поверхность независимо от любых других данных или особенностей. Это полезно, если элемент должен быть определен на чертеже, который должен быть равномерно плоским.
• Прямость: Стандартная форма прямолинейности – это двумерный допуск, который используется для обеспечения однородности детали по всей поверхности или элементу. Прямолинейность может применяться к плоским элементам, например, к поверхности блока.
• Цилиндричность: Проще говоря, цилиндричность показывает, насколько точно деталь соответствует настоящему цилиндру. В смысле допусков есть два концентрических цилиндра , которые проходят по всей длине элемента:один внутренний, один внешний. Пока вся длина детали помещается между двумя цилиндрами, она находится в пределах спецификации.
• Округлость (Округлость): Подобно цилиндричности, округлость описывает, насколько точно объект должен вписываться в истинный круг. Хотя, в то время как цилиндричность описывает деталь, вписывающуюся в трехмерный цилиндр, округлость интересует только деталь, вписывающуюся в двумерный круг.

2. Допуски ориентации

Допуски ориентации управляют «наклоном» элемента и всегда связаны с основными угловыми размерами, часто используемыми для уточнения местоположения. Применительно к поверхностям допуски ориентации также определяют форму. Есть три символа, которые соответствуют допускам ориентации; они:

• Перпендикулярность: Перпендикулярность требует, чтобы эталонная поверхность или линия были перпендикулярны (или 90°) базовой поверхности или линии.
• Параллелизм:  Неудивительно, что параллелизм описывает параллельную ориентацию одного элемента, на который ссылаются, к базовой поверхности или линии.
• Угловатость: Если параллелизм описывает, как две части будут выровнены друг с другом, а перпендикулярность описывает, как части должны встречаться под углом 90 °, угловатость – это символ, который описывает определенную ориентацию одного элемента относительно другого под заданным углом.

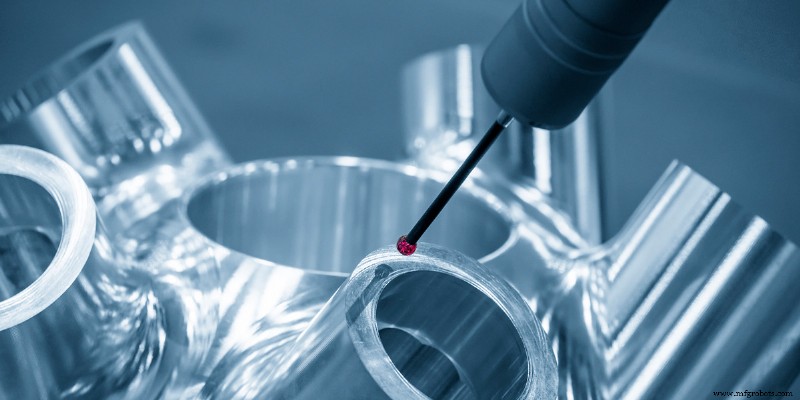

Когда дело доходит до контроля качества, КИМ помогают проверять измерения GD&T.

3. Допуски местоположения

Допуски местоположения управляют местоположением и всегда связаны с основными линейными размерами. Позиция находит и ориентирует срединную плоскость или ось элементов размера. Профиль определяет поверхности элементов. Профиль является наиболее мощным из них, поскольку он также затрагивает ориентацию и допуски формы. Под допусками местоположения есть три символа:

• Позиция:  Положение (или истинное положение) является одним из самых полезных, но также и одним из самых сложных из всех символов обработки GD&T. Два метода использования положения часто используют либо «независимо от размера объекта», либо при наличии существенных условий. Позиция всегда используется с элементом размера.
• Профиль поверхности: Профиль поверхности описывает трехмерную зону допуска вокруг поверхности — обычно кривую или форму. Если задана криволинейная поверхность, вся поверхность, на которой находится радиус, должна находиться в пределах зоны допуска.
• Профиль линии: Профиль линии описывает зону допуска вокруг любой линии любого элемента, обычно изогнутой формы. Профиль линии – это двухмерный диапазон допусков, который можно применить к любому линейному допуску. Если это вызвано на поверхности — радиус детали, например, — профиль линии указывает, насколько поперечное сечение может отличаться от истинного радиуса кривизны.

Металлообработка по своей природе требует предельной точности. Детали должны соответствовать друг другу в разрешенном пространстве, поэтому проектирование любого производственного процесса так же важно, как и то, что происходит на наших токарных и фрезерных станках, пока мы формируем заготовку. GD&T — это общепонятный язык, который помогает сэкономить время и деньги, обеспечивая при этом необходимое высокое качество.
