Разница между горизонтальным и продольным поворотом

Токарный станок с ЧПУ является одним из наиболее широко используемых станков с ЧПУ. Он в основном используется для обработки симметричных вращающихся деталей, таких как части вала, внутренние и внешние цилиндрические поверхности дисковых частей, внутренние и внешние конические поверхности с произвольными углами конуса, сложные вращающиеся внутренние и внешние криволинейные поверхности и цилиндрические, конические резьбы и другие процессы резки. .

Даже самые обычные токарные контуры имеют разные процессы. В некоторых системах ЧПУ эти параметры процесса включены в «поперечное точение», «продольное точение (также известное как «возвратно-поступательное точение»)» и «нарезание канавок». Среди классов давайте разберемся вместе ниже.

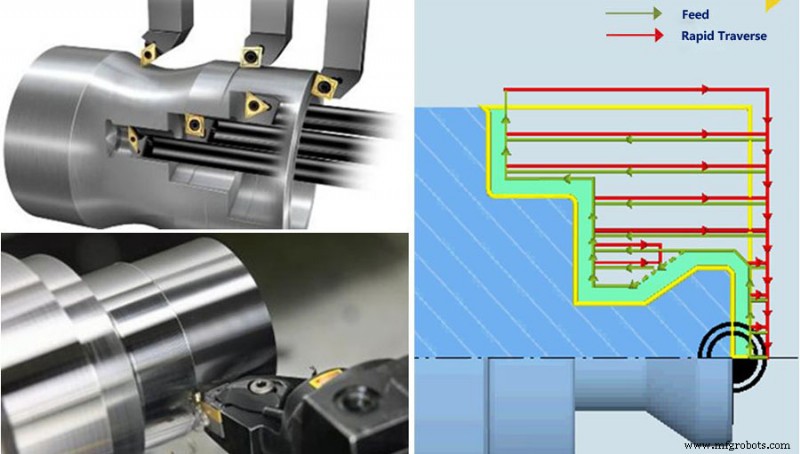

1. Горизонтальный поворот

Особенности горизонтального поворота:

• При горизонтальной токарной обработке направление движения токарного инструмента параллельно оси вращения заготовки.
• Если это главный шпиндель, направление движения инструмента справа налево; если станок оснащен противошпинделем, направление движения инструмента слева направо.
• Поперечное точение можно использовать для обработки внешних окружностей и внутренних отверстий. Однако при обработке внутреннего отверстия сначала необходимо предварительно просверлить забойное отверстие.
• В дополнение к обработке внешнего круга также возможна обработка торца.

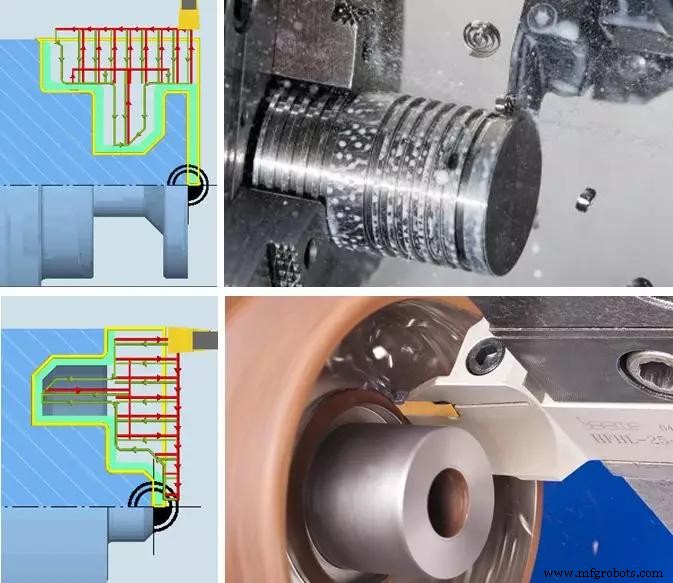

2. Продольное точение, нарезание канавок и резка

Характеристики продольного точения боковых и торцевых поверхностей (также называемые «возвратно-поступательное резание»):

• Когда продольное точение выполняется сбоку заготовки, направление подачи продольно-токарного инструмента перпендикулярно оси вращения заготовки.
• При продольном точении торца заготовки направление подачи продольно-токарного инструмента параллельно оси заготовки.
• Продольно-токарный инструмент имеет три режущие кромки, благодаря чему процесс съема материала в радиальном и осевом направлениях происходит максимально непрерывно (поскольку ход быстрого перемещения сведен к минимуму).
• Форма лезвия и форма лезвия желобкового ножа и ножа для продольной резки различаются.

Особенности нарезания канавок на боковых и торцевых поверхностях:

• При нарезании канавок режьте только в поперечном направлении подачи.
• Процесс обработки боковой канавки перпендикулярен направлению оси вращения.
• Процесс обработки торцевой канавки параллелен направлению оси вращения.
• Инструмент для нарезания канавок может выдерживать только силу, приложенную перпендикулярно оси инструмента.
• Процесс нарезания канавок в основном используется для обработки канавок. Обычно (не обязательно) обрабатываемая канавка имеет ту же ширину, что и инструмент для обработки канавок.

3. Сводка

Горизонтальный поворот:

+ Может быть достигнута большая поперечная подача, то есть большая площадь поперечного сечения стружки

+ Высокая скорость подачи может быть достигнута при черновой обработке

+ Идеальный эффект отвода стружки

-Не все контуры могут быть обработаны ограниченным количеством инструментов для поперечного точения, и во время обработки может потребоваться замена большего количества инструментов

Продольный поворот:

+ Избегайте пустого рабочего хода

+ Сокращение операций по смене инструмента

+ Высокая гибкость в применении

-Из-за ограничений инструмента не все контуры могут быть обработаны

-Эффект выброса стружки иногда неидеален (может застрять стружка)

Когда какой процесс использовать?

Обычно применяется продольное точение:например, для обработки деталей с глубокими канавками и конструкциями с углами 90°. Механическая обработка этих структур может быть выполнена только с помощью этого процесса.

Горизонтальное точение обычно используется для обтекаемых контурных структур с дуговыми переходами.
