Дальномер для гаражной парковки с Arduino

Необходимые инструменты и машины

Паяльник (универсальный)

Об этом проекте

Этот простой проект поможет вам припарковать машину в гараже, отображая расстояние до объектов перед бампером вашего автомобиля. Сообщение «Стоп» сообщит вам, когда пора остановиться. В основе проекта - обычные ультразвуковые дальномеры HC-SR04 или Parallax Ping))) (tm) и плата Arduino. Я использовал Леонардо, но он должен работать на любой другой оригинальной или совместимой плате.

Для дисплея я выбрал матричный вариант из-за его размера и эстетических соображений.

Шаг 1. Что вам нужно ...

Для сборки этого проекта вам необходимо:

• Плата Arduino:оригинальная или совместимая плата должна работать, поскольку код не использует специальные контакты / функции. Вы можете найти ее повсюду в Интернете или, возможно, у вас есть неиспользованная плата в ящике в вашей лаборатории.

• Ультразвуковой дальномер HC-SR04 или Parallax Ping))):они обычно используются в проектах Arduino, так что, вероятно, он у вас уже есть. В любом случае вот несколько ссылок:- Parallax Ping))) на Parallax- HC-SR04 на Sparkfun- Parallax Ping)) на Pololu- HC-SR04 результат поиска с Ebay

• Четырехматричный дисплей:я купил его в IOTMODULES на Ebay:4 Way MAX7219 DOT MATRIX. Если ссылка не работает, попробуйте связаться с ними в их магазине Ebay.

• Навыки пайки, конечно :)

Шаг 2. Создайте проект ...

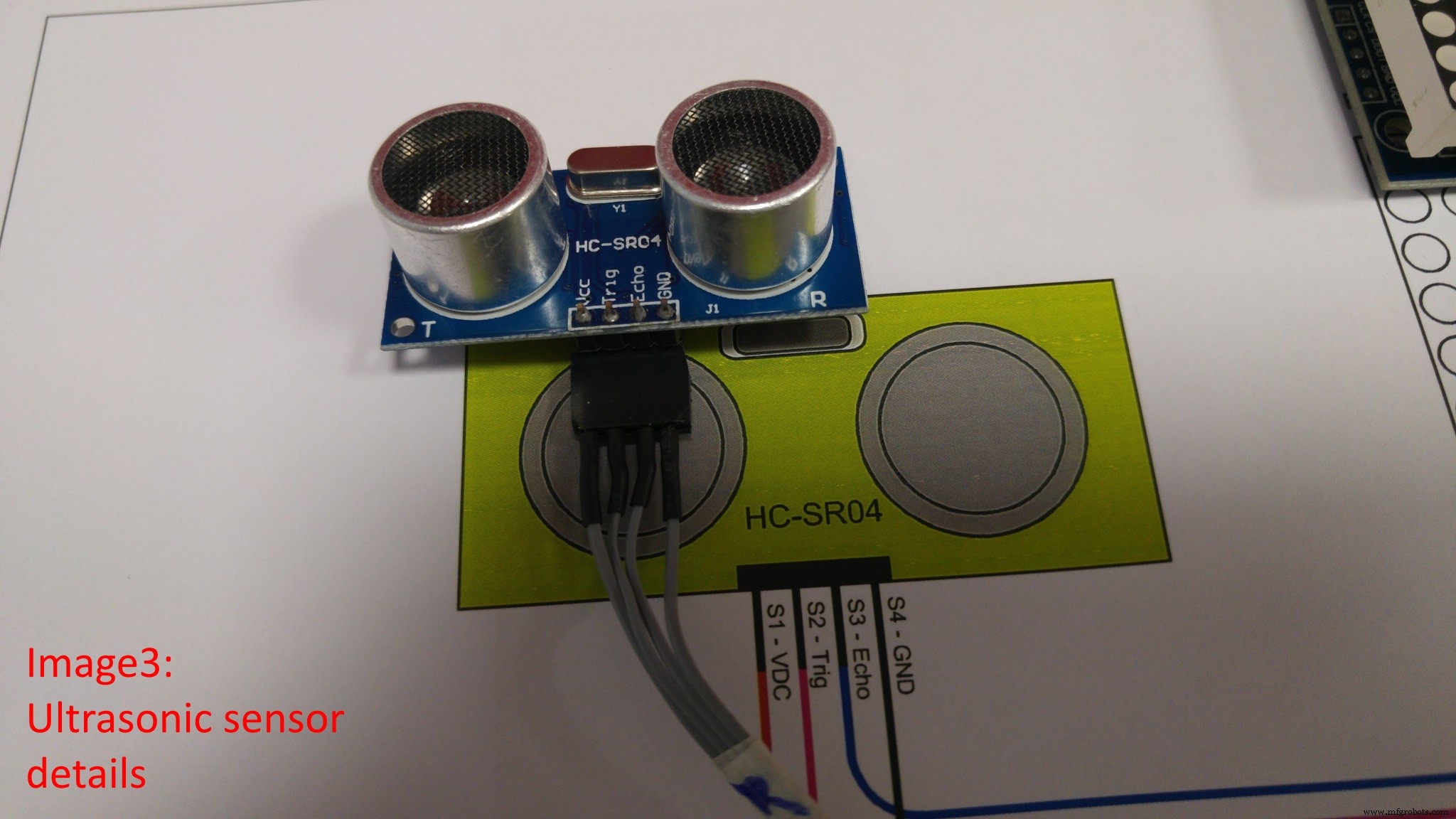

Загрузите принципиальную схему arduinorangefinder.pdf. Вы также можете найти прикрепленный файл HC-SR04 pdf и ping))) pdf, только для справки. Электронная схема очень проста, точно следуйте ей. Я предлагаю расширить проводку для дисплей и датчик размером около 1 метра (см. изображение1), чтобы их было легче разместить позже.

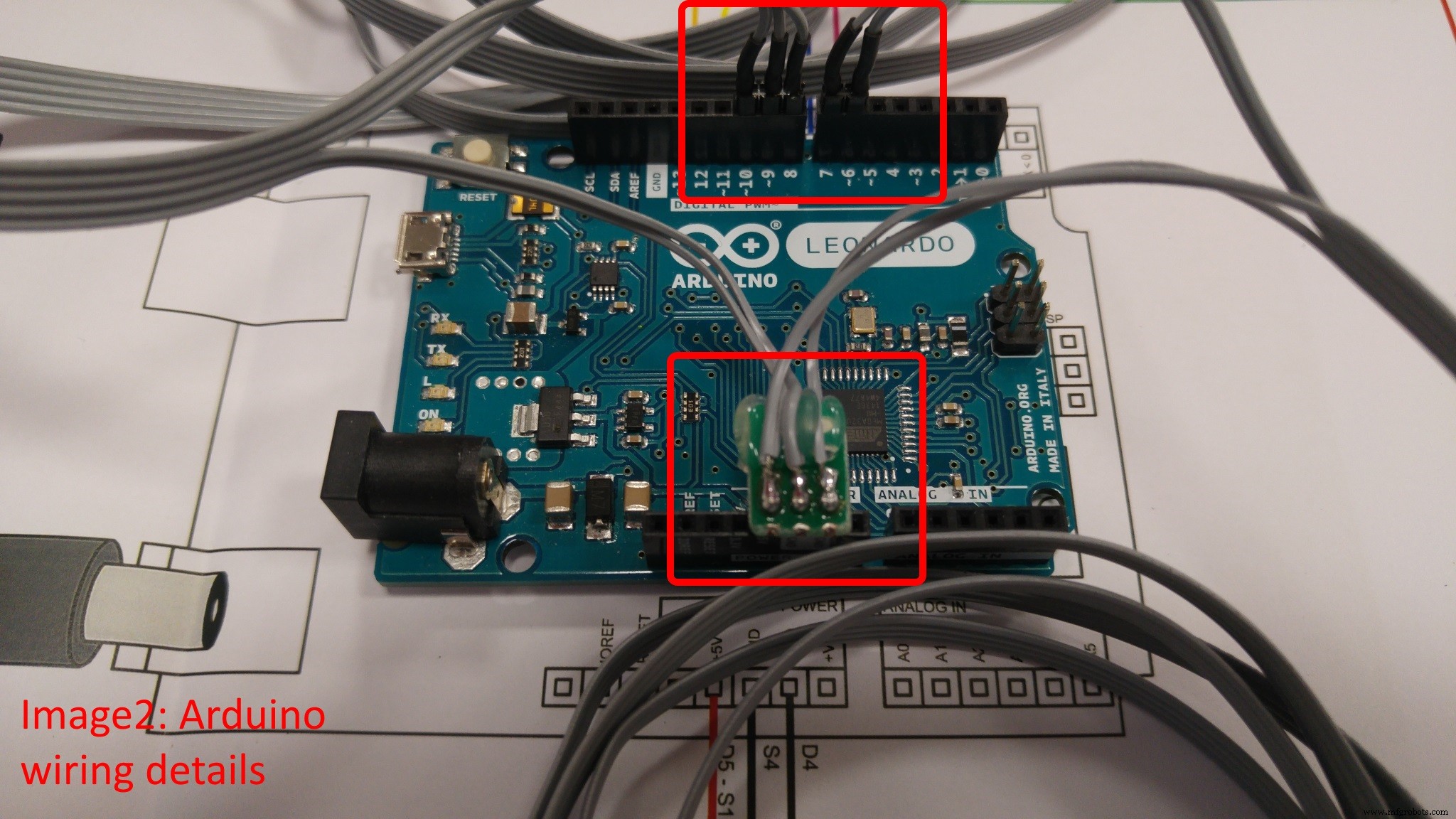

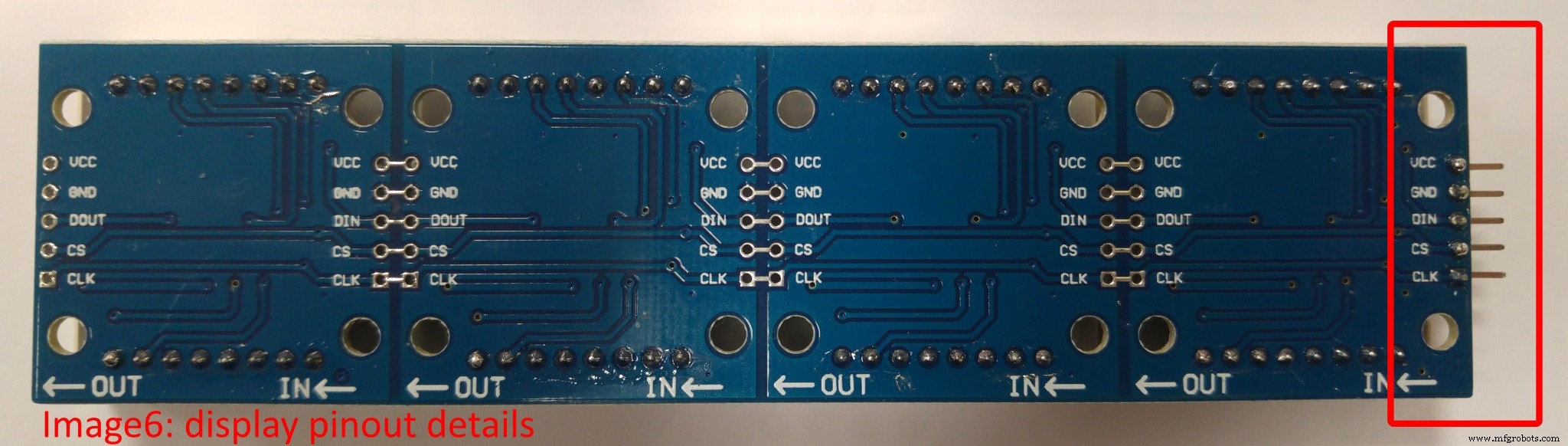

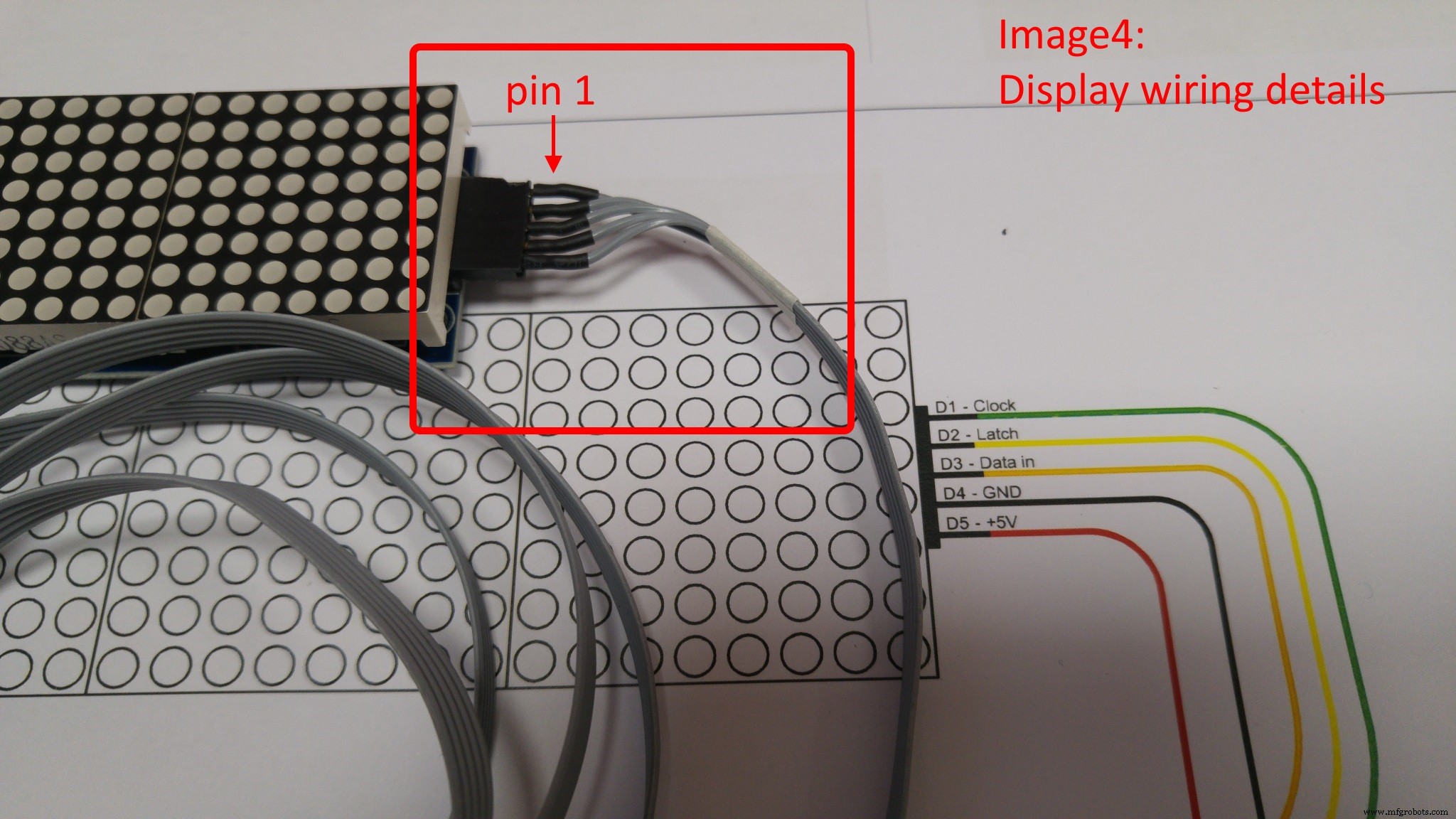

На изображении 2 вы можете увидеть, как припаять контакты блока питания для дисплея и сенсора:+ 5V от дисплея и Vcc от сенсора должны быть спаяны вместе. У каждого другого вывода должен быть собственный вывод.

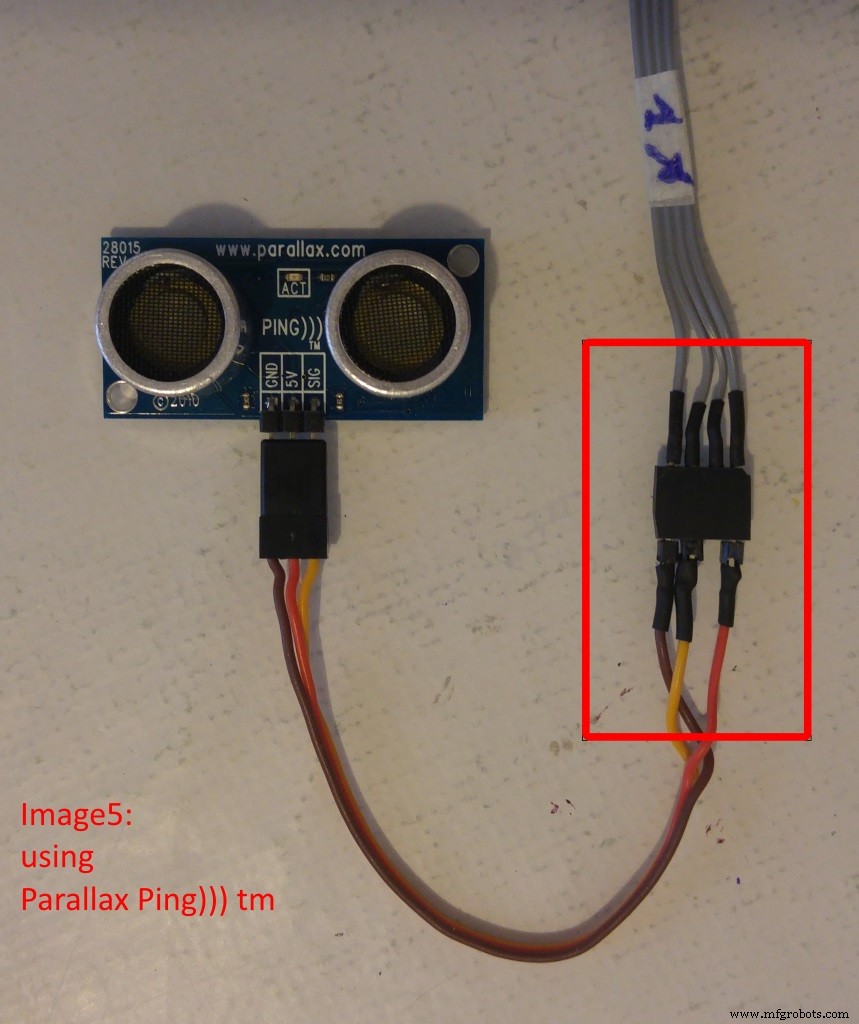

Image5 - это Ping))) версия проекта. Когда будете готовы, переходите к следующему шагу ...

Шаг 3. Код Arduino ...

Пора поработать над Ардуино.

Загрузите прикрепленную библиотеку MD_MAX72XX.zip и установите ее из среды IDE (скетч-> библиотека импорта).

Теперь разархивируйте и загрузите скетч MeasureDistanceV200.ino и давайте посмотрим на него. Есть несколько строк, которые вы можете редактировать:

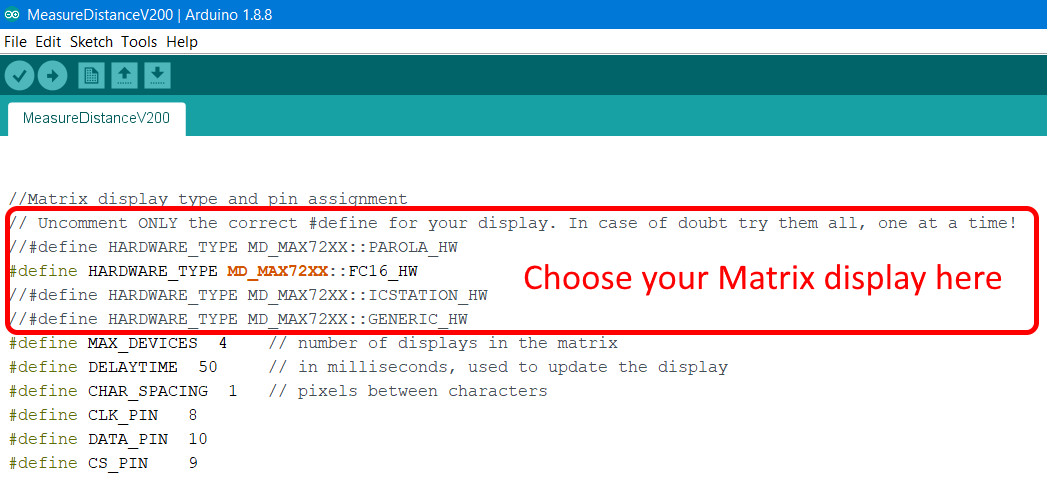

1) Матричный тип дисплея:входящая в комплект библиотека поддерживает 4-х матричный тип дисплея, поэтому может работать с большинством дисплеев, представленных на рынке. Просто раскомментируйте одно определение за раз и загрузите код в Arduino, чтобы проверить, соответствует ли он вашему дисплею.

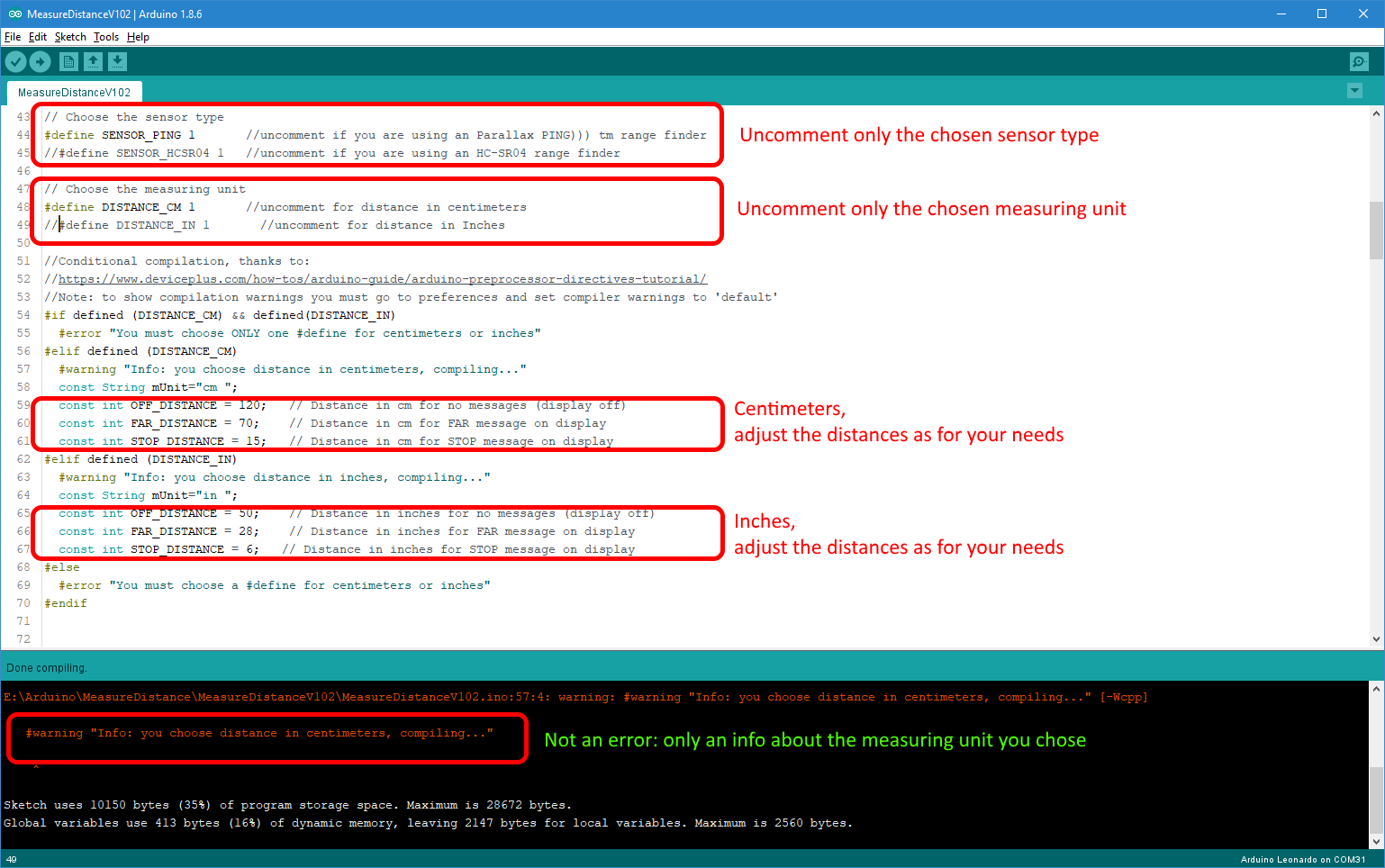

2) Тип датчика:раскомментируйте только строку, соответствующую вашему датчику.

3) Выберите желаемую единицу измерения из сантиметров или дюймов:раскомментируйте только нужную, в условной компиляции установлено предупреждение, оно покажет вам, что вы выбрали.

Теперь установите расстояния по своему усмотрению, вы можете изменить их позже, когда проект будет на месте.

Загрузите код и проверьте, все ли работает. Если у вас возникнут проблемы, дважды проверьте проводку и соединения.

Обновление 2019/03/30 - Код был обновлен:> Новая библиотека отображения матрицы, она поддерживает 4 типа отображения (много документации внутри библиотеки) Кредиты majicdesigns

Обновление 2019/01/10 - Обновлен код:> Добавлена ​​возможность выбора единицы измерения сантиметров или дюймов

Обновление 2017/12/30 - Код обновлен:> Выключить дисплей при остановке на расстоянии STOP более 10 секунд!

Шаг 4:Проект в работе ...

Измерьте высоту наиболее выступающей части бампера вашего автомобиля от пола. Прикрепите датчик вплотную к стене на измеренной вами высоте.

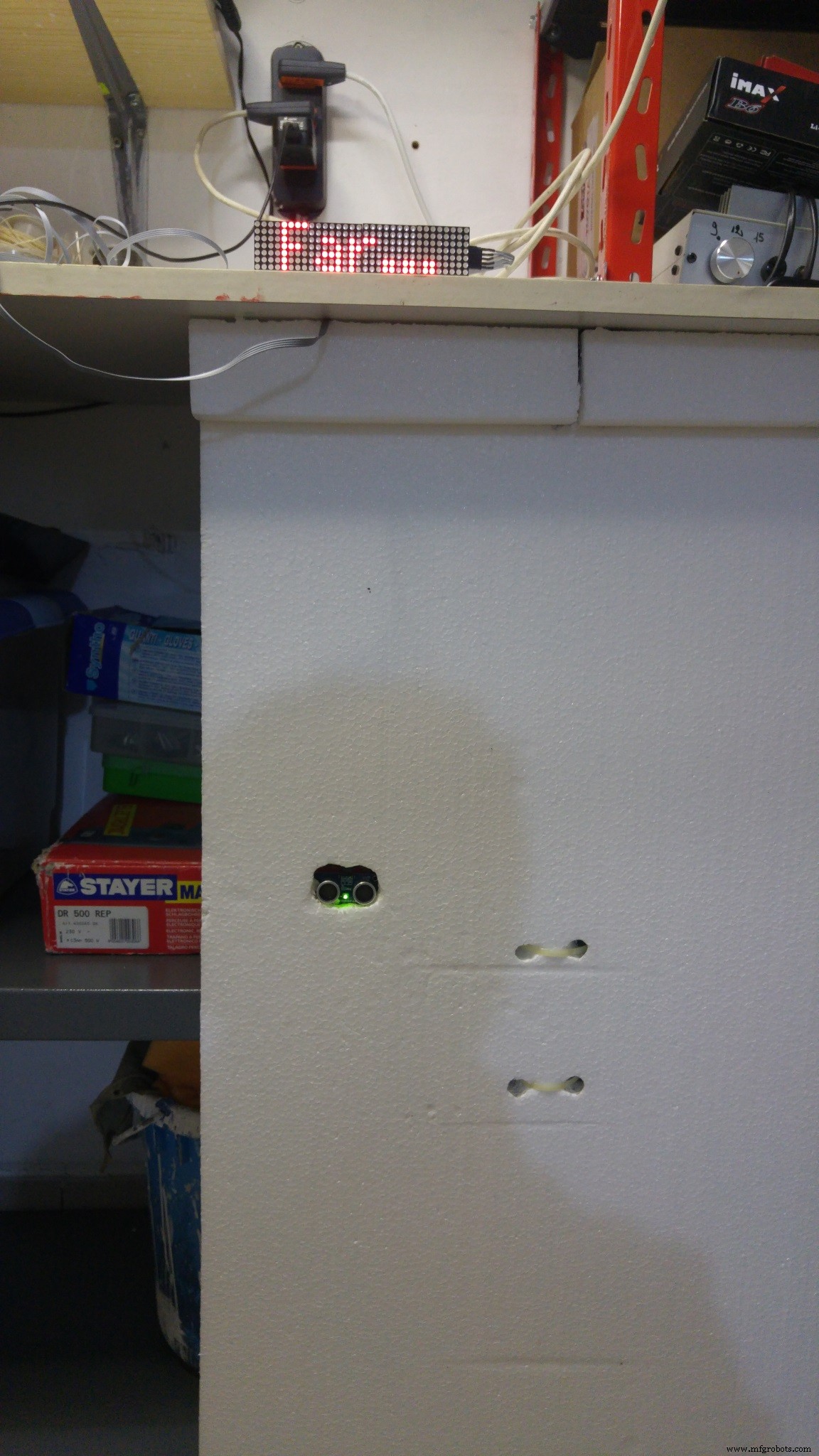

Я использовал лист пенополистирола, в котором сделал прорезь для датчика (см. Изображение).

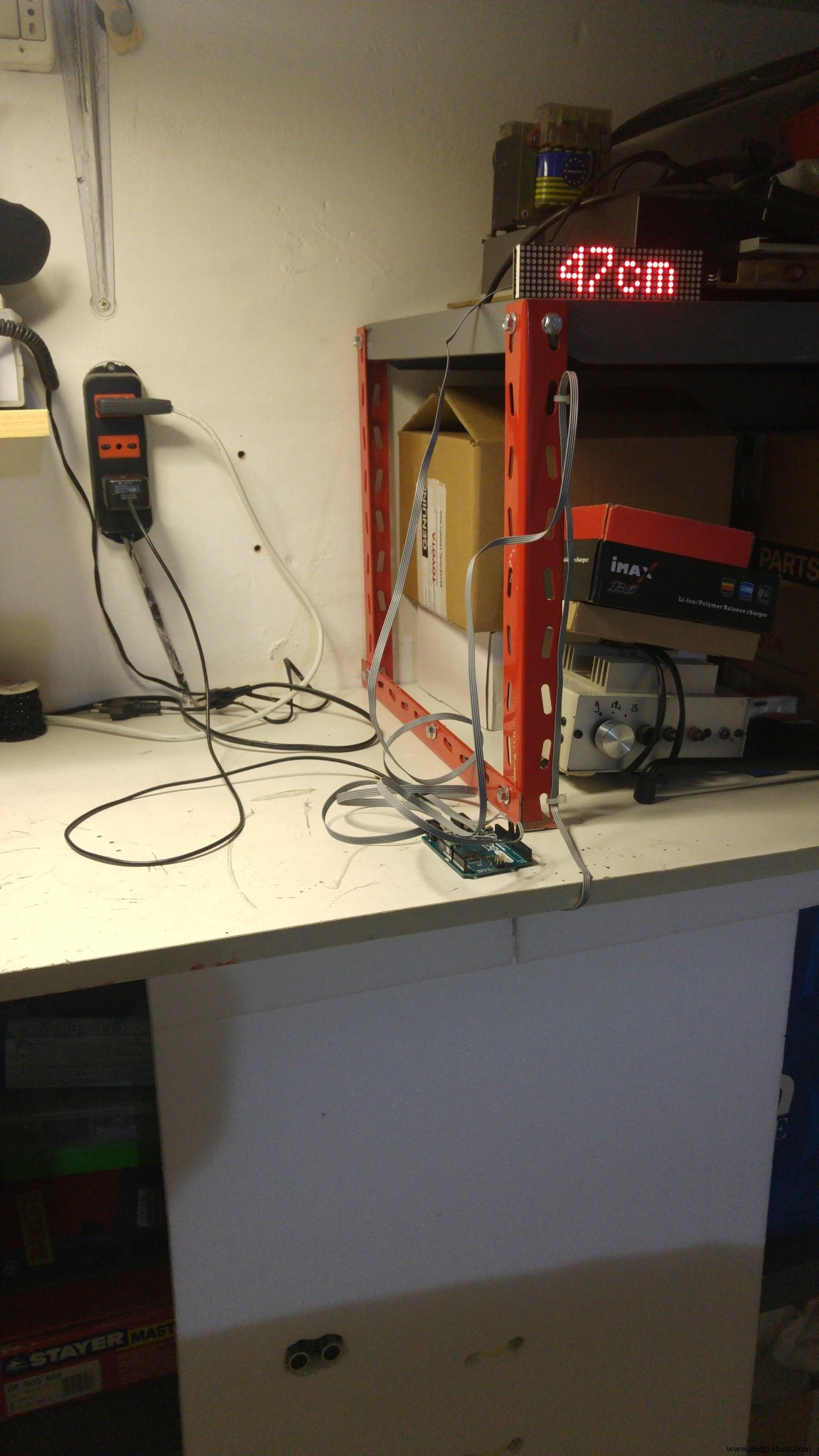

Теперь разместите дисплей так, чтобы его можно было видеть из машины.

Попробуйте заехать на машине и проверьте расстояния, отрегулируйте их в коде Arduino и при необходимости загрузите заново.

Наслаждаться!

Код

• Код Arduino V2.00
• Библиотека отображения матриц

Код Arduino V2.00 Arduino

 Без предварительного просмотра (только загрузка).

Библиотека матричного дисплея Arduino

 Без предварительного просмотра (только загрузка).
