EMW3165-Свойства модуля WiFi и приложения

Модуль Wi-Fi/модуль WLAN важен для доступа в Интернет через беспроводное соединение. Мы рассмотрим функции и типичные области применения модуля Wi-Fi EMW3165.

Что такое EMW3165?

Рис. 1. Компьютер, подключенный к сети Wi-Fi

Это встроенный недорогой модуль Wi-Fi небольшой формы с низким энергопотреблением. Кроме того, модуль имеет 128 килобайт оперативной памяти, микроконтроллер ядра Cortex-M4 и 512 КБ флэш-памяти. Кроме того, модуль имеет 2 МБ флэш-памяти SPI/встроенной флэш-памяти.

Кроме того, модуль богат различными цифровыми и аналоговыми периферийными ресурсами и работает как платформа MiCO. Таким образом, он позволяет пользователям создавать собственные встроенные приложения Wi-Fi в библиотеке MiCO. Это удобно для управления обработкой стека TCP/IP и MAC-адресом Wi-Fi.

Кроме того, у него есть собственная сетевая библиотека WiFi. Наконец, модуль WiFi имеет независимую серию прошивок, таких как облачные сервисы и беспроводной UART.

Технические характеристики модуля

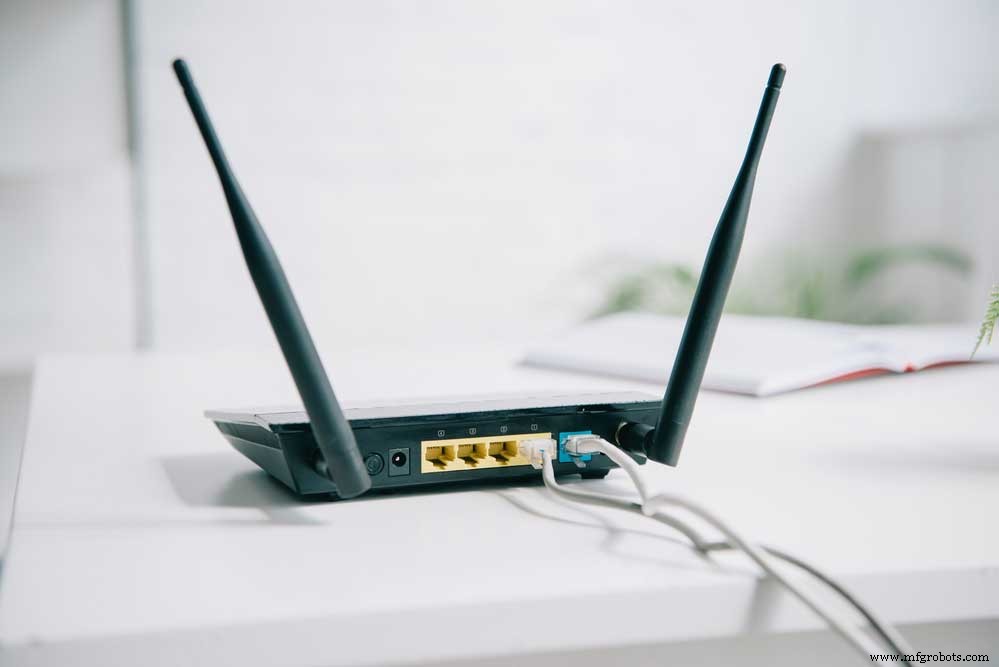

Рис. 2. Маршрутизатор для доступа в Интернет

Модуль имеет размеры 32 мм на 16 мм и обладает следующими свойствами:

• Для этого требуется рабочее напряжение от 3 В до 6 В, а модуль имеет 22 контакта GPIO.
• Во-вторых, он имеет интерфейсы JTAG и SWD и контакты с шагом 0,9 мм.

Модуль Wi-Fi

• Он поддерживает различные протоколы, включая 802.11 n, 802.11 g и 802.11 b.
• Кроме того, модуль поддерживает шифрование Enterprise, WPA/WPA2 PSK, WEP, а его приемник имеет чувствительность -87 дБм.
• Кроме того, он включает поддержку EasyLink и, таким образом, подключается к сети Wi-Fi одним щелчком мыши.
• Наконец, модуль Wi-Fi EMW3162 оснащен внешней антенной с разъемом IPEX и встроенной печатной платой.

Микроконтроллер STM32F411CE

• STM Cortex-M4 работает на частоте 100 МГц и имеет 128 КБ ОЗУ.
• Во-вторых, у него 2 МБ внешней флэш-памяти, работающей на шине SPI.

Основное различие между EMW3162 и EMW3165

Рис. 3. Модуль WiFi Board

EMW3162 работает на микроконтроллере Cortex-M3 с частотой 120 МГц. Кроме того, он имеет 1 мегабайт флэш-памяти и 128 килобайт SRAM. Наконец, он имеет встроенную прошивку MxchipWnet Wi-Fi, которая открывает широкий спектр периферийных устройств.

Напротив, EMW3165 оснащен микроконтроллером STM32F411CE Cortex-M4, работающим на собственной сетевой библиотеке WiFi. Кроме того, его периферийные устройства позволяют выполнять встроенные операции.

Второе отличие заключается в том, что EMW3165 относительно меньше, чем EMW3162.

Аппаратная блокировка

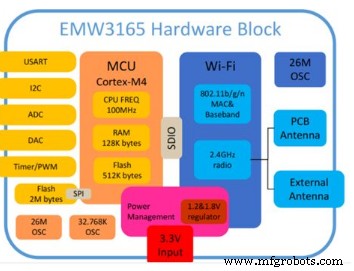

Рис. 4. Аппаратный блок EMW3165

Приложения EMW3165

Встроенный модуль WIFI с низким энергопотреблением полезен в следующих компонентах приложения:

• Автоэлектроника и кассовые терминалы
• Системы промышленной автоматизации и здравоохранение.
• Незаменим в системах автоматизации зданий и умных бытовых приборах.

Заключение

Выше приведена подробная проработка особенностей маломощного встроенного модуля Wi-Fi. По дополнительным вопросам обращайтесь к нам, и мы с радостью поможем.
