4047 IC:подробное введение в моностабильный и нестабильный мультивибратор

Чтобы держать вас в курсе важной информации о технологиях и разработках, мы рассмотрим 4047 IC.

4047 IC — один из самых популярных инверторов в мире. Кроме того, в некоторых странах, где разброс электрической нагрузки оказался проблемой, ИС 4047 в основном пригодилась.

Основной причиной этого была его способность накапливать электрическую энергию и, следовательно, разряжать ее без основной электроэнергии. Имея это в виду, мы углубимся в 4047 IC.

Что такое микросхема 4047?

4047 IC или CD 4047 представляет собой мультивибратор CMOS. Опции, поставляемые с этим мультивибратором, могут быть моностабильными или нестабильными с низким энергопотреблением. Кроме того, микросхема 4047 в основном преобразует постоянный ток в переменный. Он также генерирует синусоидальные и импульсные волны.

4047 IC — один из трех мультивибраторов, доступных сегодня на рынке. Кроме того, этот чип подпадает под категории нестабильных и моностабильных. Тем не менее, этому мультивибратору не хватает только одной категории. Однако категория, в которой микросхема 4047 не дотягивает, — это категория бистабильных мультивибраторов.

В бистабильном мультивибраторе схема стабильна в любом состоянии. Несмотря на это, внешний триггерный импульс может изменить состояние схемы. Однако в нестабильном мультивибраторе схема неустойчива и постоянно переключается из одного состояния. Как правило, он работает более или менее как релаксационный осциллятор.

С другой стороны, в моностабильном мультивибраторе только одно состояние схемы стабильно, а другое переходное. Таким образом, схема с моностабильным мультивибратором является однократной схемой.

Имея все это в виду, следует отметить, что диапазон напряжения микросхемы 4047 составляет от 3 до 18 В. Однако лучше всего он работает при напряжении 5 В.

Конфигурация PIN-кода

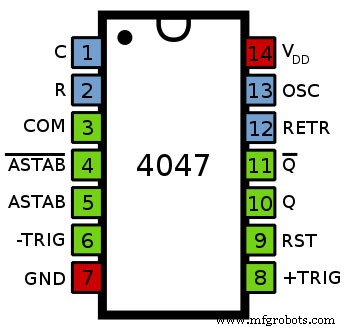

4047 Конфигурация контакта микросхемы

Источник:Викисклад

<тд>С <тд>Р

Пин-код	Пин-код	Описание булавки
1.	Используется для подключения внешних конденсаторов.
2.	Используется для подключения внешних резисторов.
3.	RCC	Подключается к резисторам и конденсаторам.
4.	AST’ (нестабильный стержень)	Низкий при использовании в нестабильном режиме.
5.	АСТ	Высокий при использовании в нестабильном режиме.
6.	-Триггер	В моностабильном режиме он получает переходы с высокого на низкий уровень.
7.	ВСС	Заземляющий контакт микросхемы.
8.	+Триггер	Моностабильный режим использует его. Он получает переходы от низкого к высокому уровню.
9.	ВНЕШНИЙ СБРОС	Это внешний контакт сброса. Подача высокого импульса на этот вывод сбрасывает выход Q в низкий уровень, а Q’ — в высокий.
10.	Вопрос	Дать стандартный высокий результат.
11.	Вопрос	Инверсия выходного сигнала контакта 10 означает, что он дает низкий выходной сигнал.
12.	Перезапустить	В моностабильном режиме он одновременно использует повторный запуск + триггер и -триггерный контакт.
13.	Выход OSC	Выдает осциллирующий выходной сигнал.
14.	ВДД	Положительный входной контакт микросхемы.

Возможности микросхемы 4047

• Буферизованные выходные данные точны и дополнены.
• Он имеет согласованные и симметричные характеристики o/p.
• Поэтому его входные данные буферизуются.
• Он протестирован на 100 % для тока покоя при напряжении 20 В.
• Может работать в моностабильном и нестабильном режимах.
• Требуются внешние конденсатор и резистор.
• ИС 4047 потребляет меньше энергии.
• В целом обладает высокой помехоустойчивостью.
• Параметрические номиналы:5 В, 10 В и 15 В.

Технические характеристики микросхемы 4047

• Для любого отдельного входа входной постоянный ток составляет ±10 мА.
• Имеет рабочий диапазон температур от -55°C до +125°C.
• Микросхема 4047 имеет входное напряжение в диапазоне от 3 В до 18 В.
• Диапазон температур хранения микросхемы 4047 составляет от -65 °C до +150 °C.
• Температура вывода для пайки составляет 260 °C.

Разница между 555 и CD4047

555, более известный как таймер NE555, представляет собой интегральную схему, используемую в таймерах. Он также популярен в генераторах импульсов, таймерах и генераторах. Судя по номиналу, первое различие, которое вы заметите, поставив рядом 555 и CD4047, — это количество контактов.

CD4047 имеет 14 контактов, а 555 — восемь контактов. Эти контакты обычно доступны в пакетах PDIP, SOIC и VSSOP. Контакты на NE555 в порядке от первого до восьмого:

1. Земля
2. Триггер
3. Вывод
4. Сбросить
5. Управление
6. Порог
7. Разрядка
8. Мощность

Другие не менее важные ключевые различия между 555 и CD4047 включают, помимо прочего:

• Во-первых, максимальная рабочая температура модели 555 составляет от 0°C до 70°C. С другой стороны, CD4047 имеет рабочую температуру от -55°C до +125°C.
• Во-вторых, рабочее напряжение CD4047 составляет от 3 В до 18 В, тогда как у 555 – от 5 В до 18 В.
• И, наконец, схема 555 работает в бистабильном, моностабильном и нестабильном режимах. Но, с другой стороны, CD4047 работает только в моностабильном и нестабильном режимах.

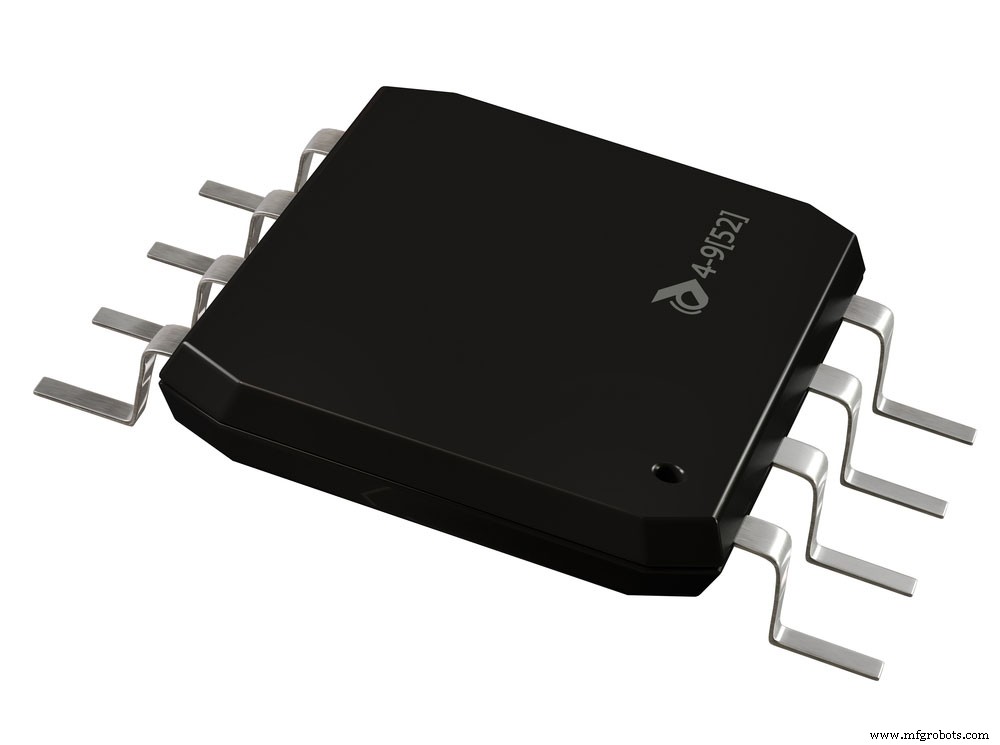

Чип нижних частот NE555

Как собрать схему нестабильного мультивибратора CD4047?

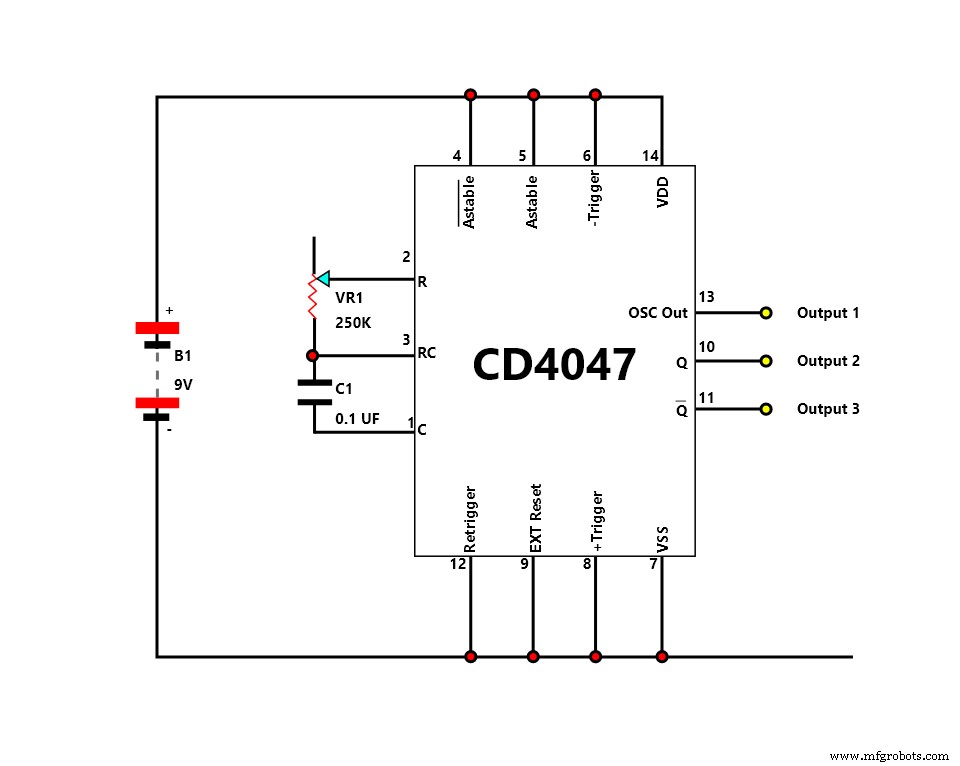

Простой генератор прямоугольных импульсов

Простой генератор прямоугольных импульсов

В качестве иллюстрации мы построим схему нестабильного мультивибратора CD4047. Чтобы проиллюстрировать это, мы создадим простой генератор прямоугольных импульсов.

Источником питания для нашего генератора по сути будет 9-батарейный блок питания. При этом вы в конечном итоге создадите прямоугольную волну с тремя формами. В конце концов, все эти три выхода будут иметь симметричный цикл с коэффициентом заполнения 50 %.

Требования

• Макет универсальной печатной платы.
• Провода
• Батарейки
• Потенциометр
• Полупроводник:CD4047
• 14-контактный разъем

Как построить

Когда все будет готово, разместите макетную плату соответствующим образом, все правильно подключите. При этом будьте очень осторожны с проводкой. При этом помните о полярности электролитического конденсатора.

Затем измерьте и запишите форму сигнала на контактах 13, 10 и 11. Таким образом, значение C1 в соответствии с этим расположением разбито на части. В результате это будет определять частоту.

• 1 мкФ =1–10 Гц
• 0,1 мкФ =10 Гц–1 кГц
• 0,01 мкФ =100 Гц–10 кГц

Все это время потенциометр VR1 составляет 250K.

Результаты

• Во-первых, при рабочем цикле 50 % вывод 13 — это основная частота, полученная с помощью VR1 и C1. Как правило, процесс проходит через контакты 1, 2 и 3.
• Одновременно контакты 10 и 11 показывают половину частоты исходной частоты на контакте 13.
• И наконец, частоты на контактах 10 и 11 инвертируются относительно фраз друг друга. Следовательно, эти инвертированные выходные сигналы сдвинуты по фазе на 180 градусов.

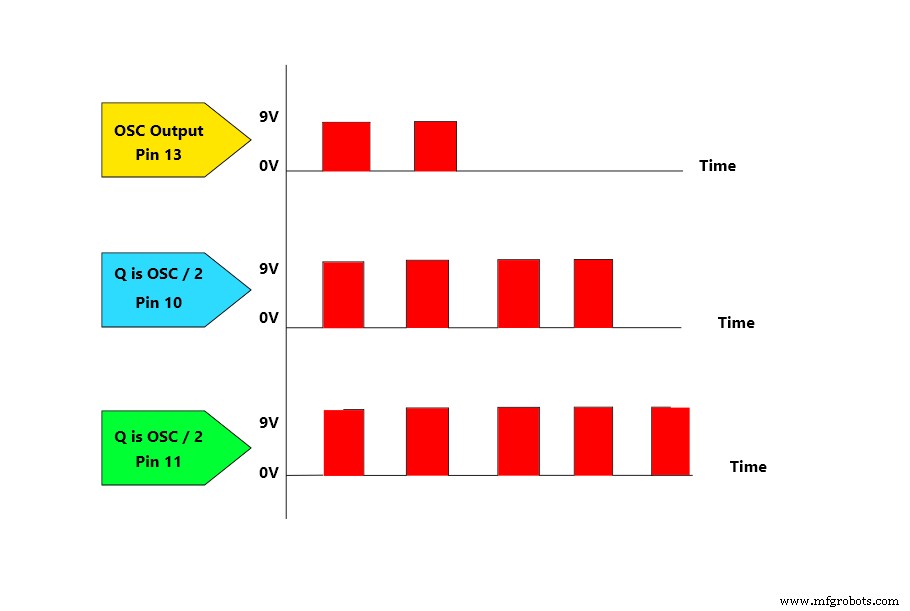

Таким образом, вот графическая интерпретация волны для сигнала трех выходов.

Инфографика, показывающая интерпретацию волны

Хотя вы не можете настроить рабочий цикл 50%, вы можете установить выходную частоту, отрегулировав VR1 и зарядив C1. Не говоря уже о том, что от 1K до 1M — это значение диапазона, которое вы получаете от VR1. C1, с другой стороны, будет определять частоту.

При построении этой базовой прямоугольной волны не забудьте выбрать низкую емкость утечки. Это уменьшит искажения формы сигнала и общую частоту ошибок.

Мигание светодиодов с помощью CD4047

С помощью этого эксперимента вы получите более четкое представление об использовании микросхемы 4047, как можно увидеть.

Требования

• Макетная плата или универсальная печатная плата
• Провода
• Батарея
• Резисторы
• Светодиоды
• Потенциометр
• CD4047

Как построить

Во-первых, не нужно сильно менять предыдущую плату, все, что вам нужно сделать, это внести пару изменений по большей части. Следовательно, вам нужно добавить светодиоды и резисторы на макетную плату.

Тест и результаты

Поэтому, когда все правильно разложено, теперь вы можете попробовать отрегулировать VR1 и изменить C1. Следовательно, это позволит вам заметить разницу между светодиодами. В результате у вас будут мигать два светодиода.

Другие эксперименты с нестабильными мультивибраторами

• Схема генератора с частотой 1 кГц, использующая вентили CD4011 NAND.
• Простая схема генератора прямоугольных импульсов с NOR Gate CD4001.
• Генератор 1 кГц с использованием триггера Шмитта.
• Простая схема тактового генератора с частотой 1 кГц, использующая вентили CD4049 NOT.
• Простая схема высокочастотного генератора с использованием NOT Gate.
• Схема генератора треугольной волны.

Приложения

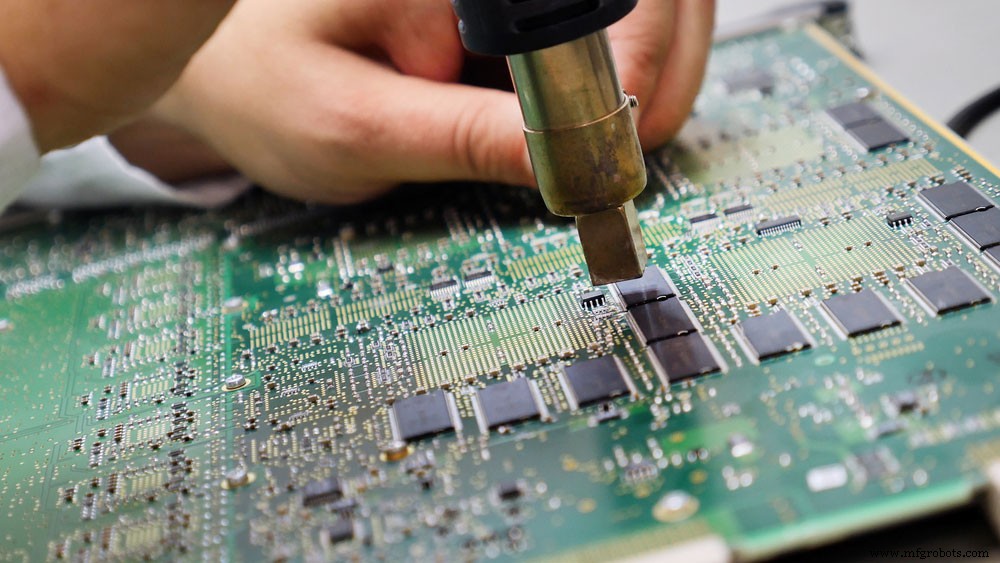

Электронная плата со встроенными микросхемами

• Обнаружение конверта
• Используется для частотных дискриминаторов
• Частотное деление
• Умножение частоты
• Приложения с временной задержкой
• Схемы синхронизации
• Преобразование переменного тока в постоянный
• Разрабатывает различные схемы инверторов. Например, от 60 Вт до 100 Вт, 12 В постоянного тока – 220 В переменного тока, IC-4047 и IRF540 на базе 100 Вт. Инвертор мощностью 100 Вт с инвертором прямоугольной формы через LM358, CD4047, 2N3055, 2SC106 и, наконец, преобразователи постоянного тока 60 Вт через схему IC4047.

Заключение

Таким образом, IC работает исключительно в двух режимах. Эти два режима обычно моностабильны и нестабильны. Кроме того, микросхемы используются для создания разных схем для разных целей.

Если вы хотите поэкспериментировать либо с микросхемой 4047, либо с NE555, то вы попали по адресу. Наконец, если вам нужны печатные платы и другая электроника, не стесняйтесь обращаться к нам.
