Ультразвуковой угарный генератор (Ultrasonic Fogger): пошаговое руководство по сборке схемы

Ультразвуковые угарники (mist makers / foggers) используются в кино, театре, консерваториях, гидропонике, аквапонике, для увлажнения воздуха и декора. Принцип: пьезоэлектрический преобразователь (пьезоэлемент) на частоте ~1.7–2.4 МГц создает стоячую волну в воде, выбрасывающую микро-капли (1–5 мкм) — «сухой туман». В статье: принцип работы, пошаговая сборка драйвера на биполярном транзисторе BU407, схема, меры предосторожности и применение.

Что такое ультразвуковой угарник?

Ультразвуковой угарный генератор (Ultrasonic Fogger): пошаговое руководство по сборке схемы

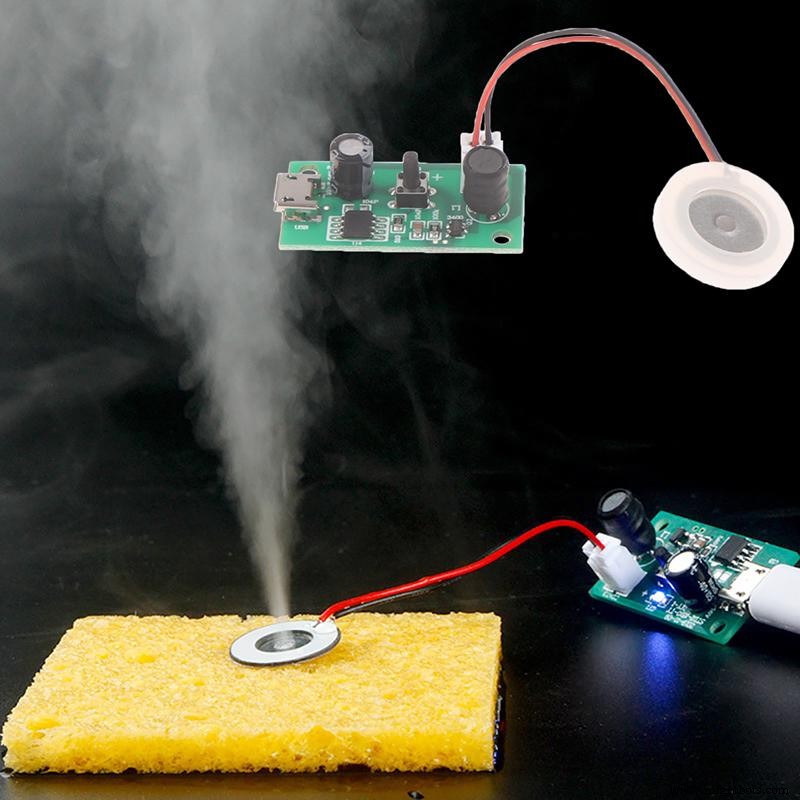

Ультразвуковой угарник (пьезоэлемент + драйвер) (источник: Wikipedia)

Устройство состоит из:

При подаче высокочастотного напряжения пьезоэлемент механически вибрирует → создает стоячую волну в воде → на поверхности возникают кавитационные пузырьки, которые коллапсируют, выбрасывая аэрозоль (туман).

Сборка драйвера для пьезоэлемента 2.4 МГц (на BU407)

ВНИМАНИЕ: Работа на 2.4 МГц требует высокочастотной разводки, коротких проводов, правильного дросселя. BU407 — биполярный транзистор (NPN, 400В, 8А, f_t ~10 МГц). Для 2.4 МГц он на пределе возможностей. Лучше использовать MOSFET (IRF540, IRFP250) или специализированные драйверы (IC типа L6561, IRS2153, или готовые модули). Ниже — схема из исходника для обучения.

Необходимые компоненты

Пошаговая пайка (на макетке или ПП)

Ультразвуковой угарный генератор (Ultrasonic Fogger): пошаговое руководство по сборке схемы
Макетная/печатная плата
  1. Установите BU407 на радиатор (термопаста, изолятор если корпус не изолирован). Припаяйте к плате.
  2. База BU407 (последний вывод): припаяйте резистор R1=3.9 Ом (базовый резистор).
  3. Коллектор BU407: припаяйте конденсатор C1=100 пФ между коллектором и эмиттером (GND) — подавление ВЧ пиков.
  4. Эмиттер BU407: припаяйте конденсатор C2=47 нФ между эмиттером и базой (R1) — обратная связь по току.
  5. Дроссель L1=22 мкГн: один вывод к эмиттеру BU407, второй — к плюсу питания (+24В) через DC Jack.
  6. Конденсатор C3=1 нФ: между коллектором и эмиттером (параллельно C1? В исходнике: «в середине эмиттера и коллектора» — параллельно транзистору).
  7. Резистор R2=100 Ом: на базу (параллельно R1? «на 3.9 Ом зафиксирован ранее» — последовательно или параллельно? Лучше: R1=3.9Ом база-эмиттер, R2=100Ом база-потенциометр).
  8. Потенциометр 5 кОм: средний вывод к R2=100 Ом, крайние — на GND и через R4=3.3 кОм к коллектору (настройка смещения/амплитуды).
  9. Конденсатор C4=4.7 нФ: между соединением R2+R1 (база) и соединением R4+потенциометр (шумоподавление).
  10. Пьезоэлемент: «+» (обычно красный/центральный контакт) → к коллектору BU407 (через C1? «к коллектору транзистора. Затем свяжите его с отрицательным выводом 47нФ конденсатора на драйверной плате» — схема нестандартная). «-» (черный/корпус) → к дросселю L1 (эмиттер).

Критично: Схема из исходника содержит неточности в описании связей. Для рабочего устройства **настоятельно рекомендуется использовать проверенную схему драйвера** (например, на IRS2153 + MOSFET, или готовый модуль драйвера для 1.7/2.4 МГц пьезоэлемента).

Ультразвуковой угарный генератор (Ultrasonic Fogger): пошаговое руководство по сборке схемы

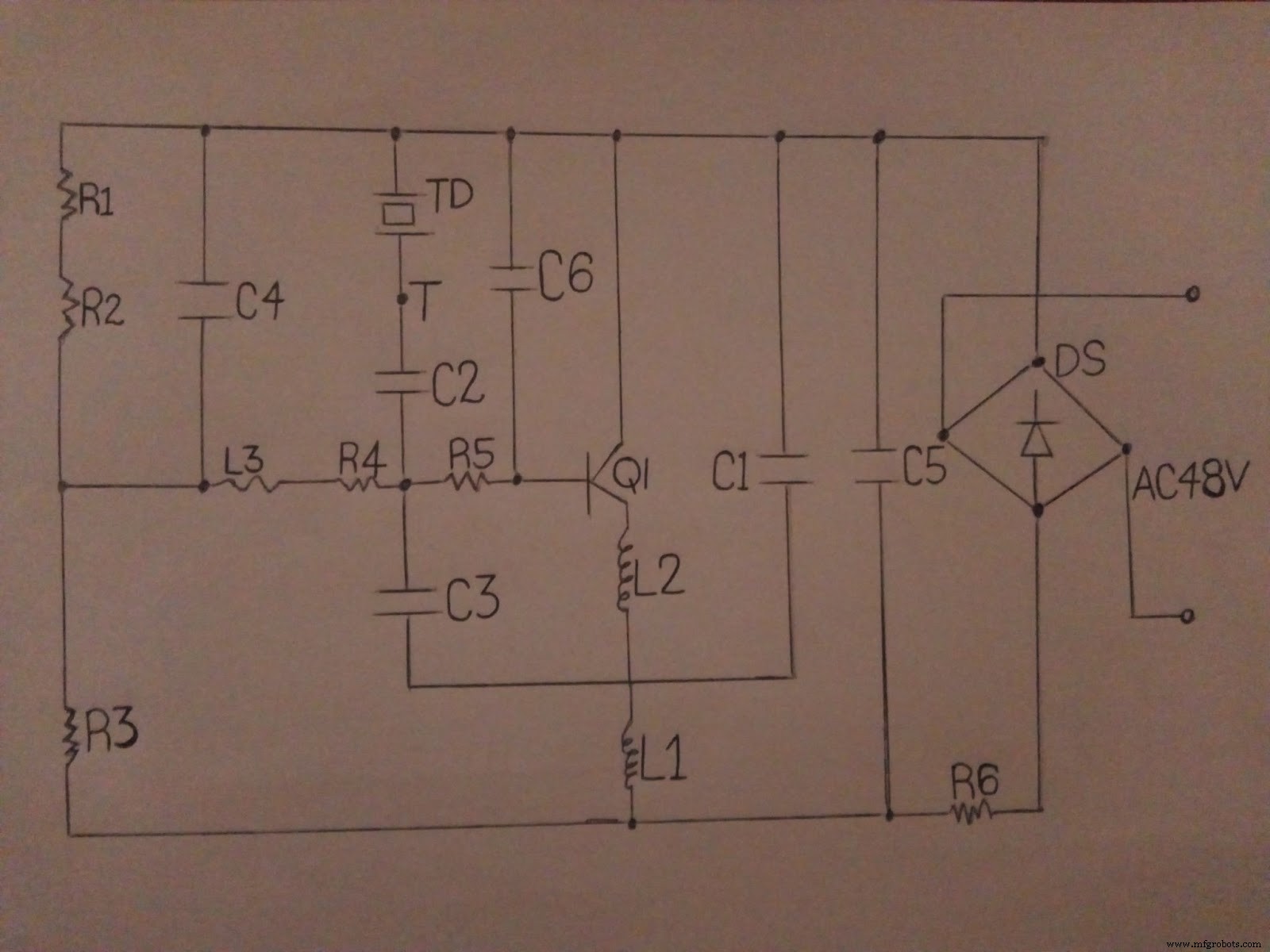

Схема ультразвукового атомайзера (источник: Best Controller Projects)

Обозначения на схеме: TD — Пьезоэлемент (Transducer), L1-L2 — Дроссели, C1-C6 — Конденсаторы, Q1 — Транзистор, R1-R6 — Резисторы.

Принцип работы драйвера

  1. Пьезоэлемент TD установлен на дне емкости с водой.
  2. DC напряжение (от выпрямителя/БП) подается на схему → драйвер Q1 генерирует высокочастотные колебания (меандр/синусоида ~2.4 МГц).
  3. Пьезоэлемент преобразует электрические колебания в механические (обратный пьезоэффект).
  4. Механические колебания создают стоячую волну в воде у излучающей поверхности диска.
  5. Вода фрагментируется на равномерные микрокапли (1–5 мкм) → туман/дымка.

Подавление шумов: переменный резистор (настройка амплитуды) создает шумы на базе. Конденсатор C4, дроссель L3 (на схеме), база Q1 работают как фильтр/сглаживатель.

Ультразвуковой угарный генератор (Ultrasonic Fogger): пошаговое руководство по сборке схемы

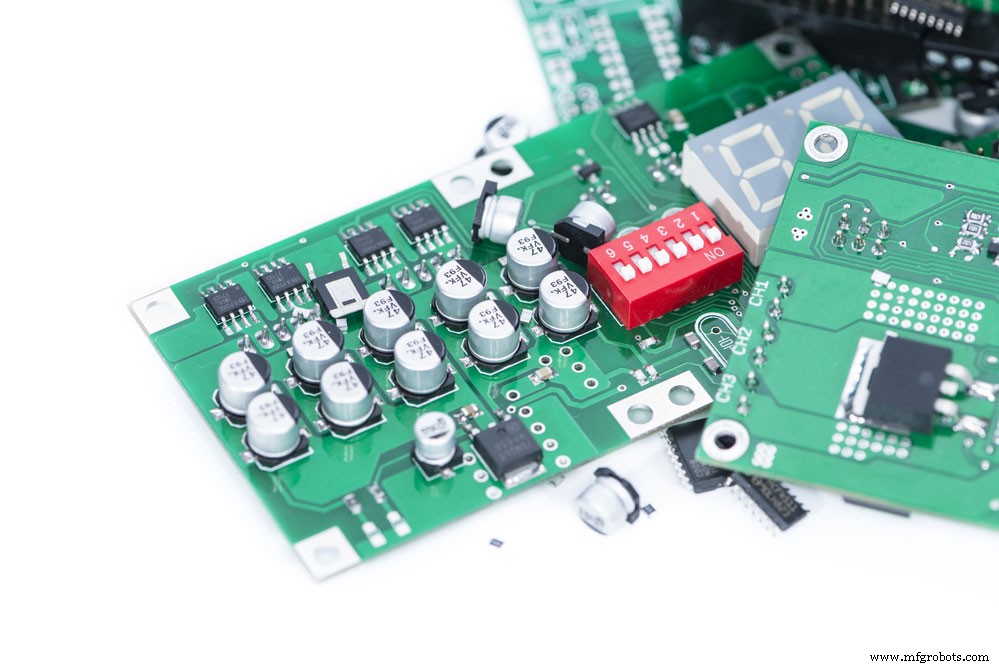

Элементы схемы: транзисторы, конденсаторы, дроссели

Меры предосторожности при сборке

Меры предосторожности при эксплуатации

Преимущества ультразвуковых угарников

Области применения

Резюме

Ультразвуковой угарник — элегантное физическое устройство: пьезоэлектрика + резонанс + кавитация = сухой туман. Сборка драйвера своими руками — отличная практика ВЧ схемотехники, но требует точности, осциллографа и понимания резонансных контуров. Для надежного бытового/промышленного прибора **лучше купить готовый модуль драйвера + пьезоэлемент** (стоят $5-15 на AliExpress/eBay) — они отлажены, имеют защиту от сухого хода, перегрева, стабильную частоту. Готовый модуль + 24В БП + ведро воды = работающий угарник за 10 минут.

Хотите схему на MOSFET/IRS2153 для 1.7 МГц или 2.4 МГц, расчет дросселя, выбор пьезоэлемента? Пишите — поможем собрать надежный прибор!
