Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Установка трехстороннего комбинированного устройства для общей и раздельной подачи

Что такое трехстороннее комбинированное устройство?

Трехпозиционное комбинированное устройство с розеткой на самом деле представляет собой комбинацию заземленной розетки и трехпозиционного переключателя в одном устройстве (например, Leviton 5245, 5241, 5641 и т. д.). .). Его можно использовать для цепей 120 В и 240 В, где точка нагрузки (например, лампочка) должна управляться из двух разных мест с дополнительной функцией розетки.

Конструирование 3-полосного комбинированного устройства

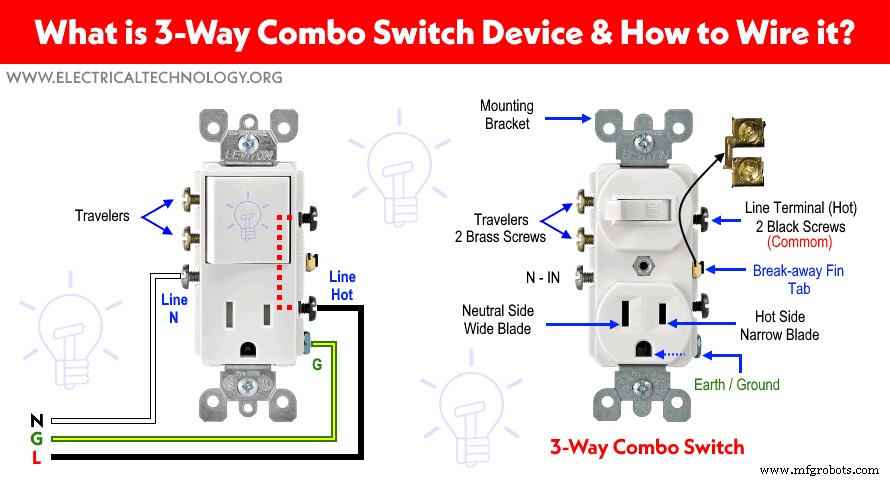

На следующем рисунке показана базовая конструкция трехпозиционного комбинированного выключателя и розетки. Он имеет в общей сложности 6 клеммных винтов. Два латунных винта предназначены для дорожных тросов, а два черных винта являются обычными (горячими), которые соединены вместе отрывным ребром. Отрывной плавник можно снять, чтобы использовать два отдельных источника питания от двух разных гидромолотов. Серебряный винт используется для нейтрального провода, а зеленый винт используется для заземления.

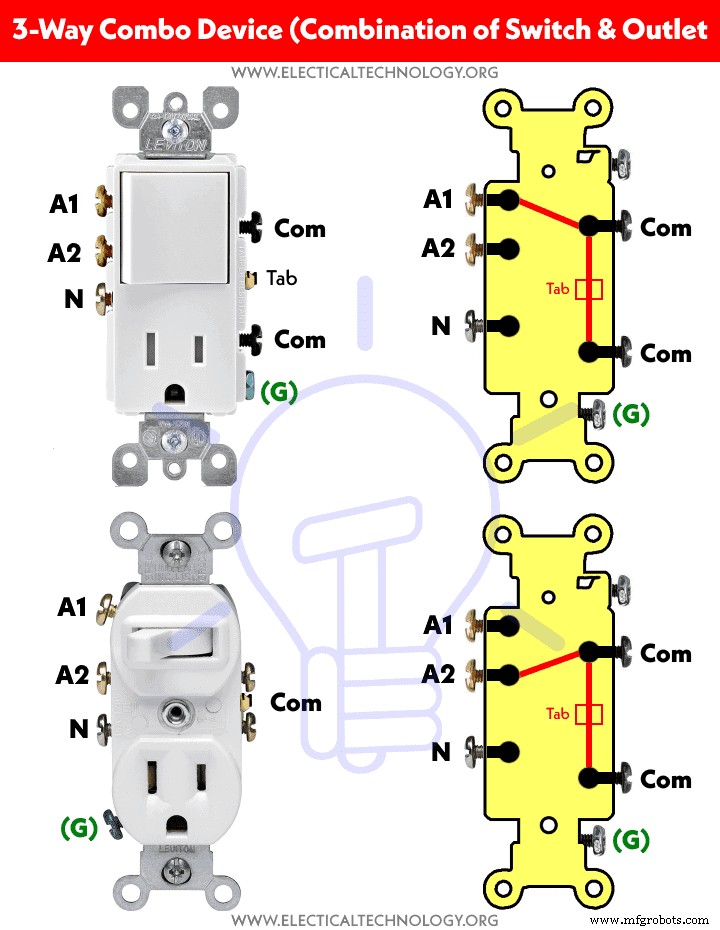

На следующих рисунках показана работа внутренних контактов в трехпозиционном комбинированном устройстве (сочетание трехпозиционного переключателя и розетки).

Давайте посмотрим, как подключить эти типы переключателей для различных цепей нагрузки и приложений.

Подключение 3-ходового комбинированного устройства к обычному 3-ходовому переключателю (общая подача)

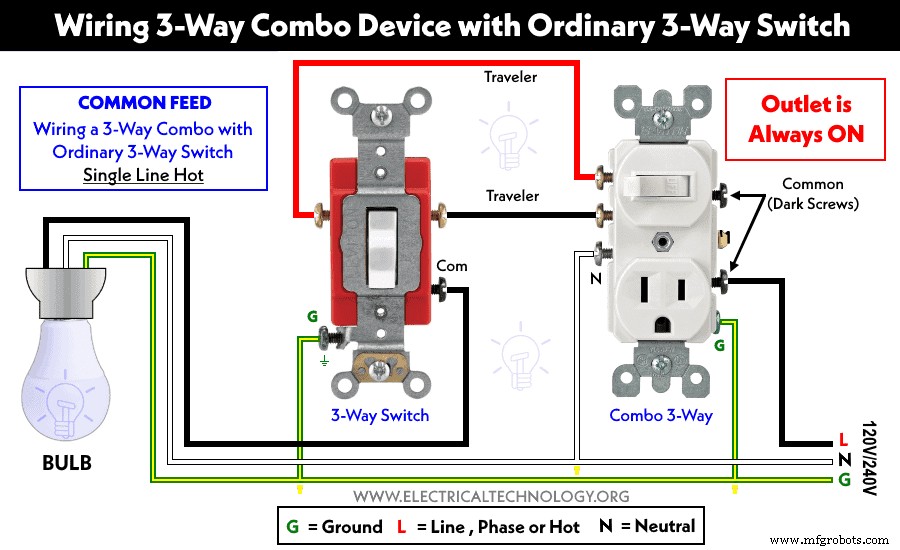

На следующей схеме подключения показано, как управлять лампочкой из двух мест с помощью 3-позиционного комбинированного выключателя и розетки и обычного 3-позиционного переключателя с общим питанием. На нем отчетливо видно, что входящий Горячий (линейный) провод подключен к обычным темным винтам, которые соединены между собой с помощью обламываемого ребра.

Две латунные клеммы 3-позиционного комбинированного устройства подключаются к клеммам A1 и A2 типичного 3-позиционного переключателя с помощью контактных проводов. Общий вывод обычного трехпозиционного переключателя подключен к лампочке.

Нейтральные провода подключаются к нейтральному (серебристому) разъему устройства 3-Way Combo и лампочке. Наконец, заземляющие провода подключены к обоим выключателям и лампочке.

Имейте в виду, что розетка в 3-ходовом комбинированном устройстве всегда включена, а лампочку можно включать и выключать из двух мест с помощью 3-ходового и 3-ходового комбинированного устройства. комбинированное устройство.

Подключение 3-ходового комбинированного устройства к обычному 3-ходовому переключателю (отдельная подача)

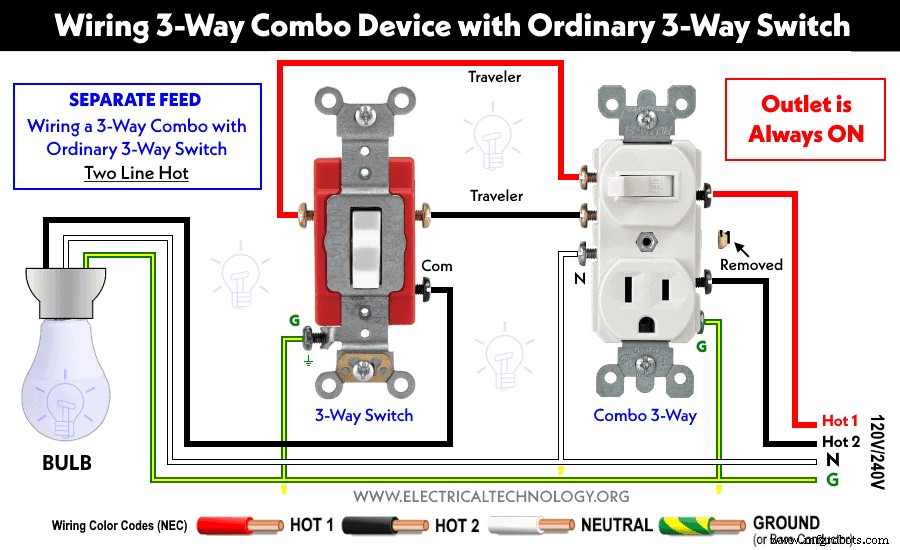

На следующей схеме подключения показано, как управлять лампочкой из двух разных мест с помощью 3-позиционного комбинированного устройства и типового 3-позиционного переключателя с отдельным питанием.

Схема подключения такая же, как и выше, за исключением того, что отрывной ребро удалено с общей клеммной стороны 3-канального комбинированного устройства. Следовательно, один винт подключен к Горячему 1 (120 В от выключателя), а второй темный винт подключен к Горячему 2 (120 В от другого выключателя) от главной панели 120/240 В.

Таким образом, всегда включена розетка, которая питается от отдельного (HOT 2) источника, в то время как лампочка, управляемая из разных мест, использует отдельное питание через HOT 1. остальная часть схемы и ее работа такие же, как указано выше.

Управление лампочкой из двух мест с помощью трехстороннего комбинированного устройства

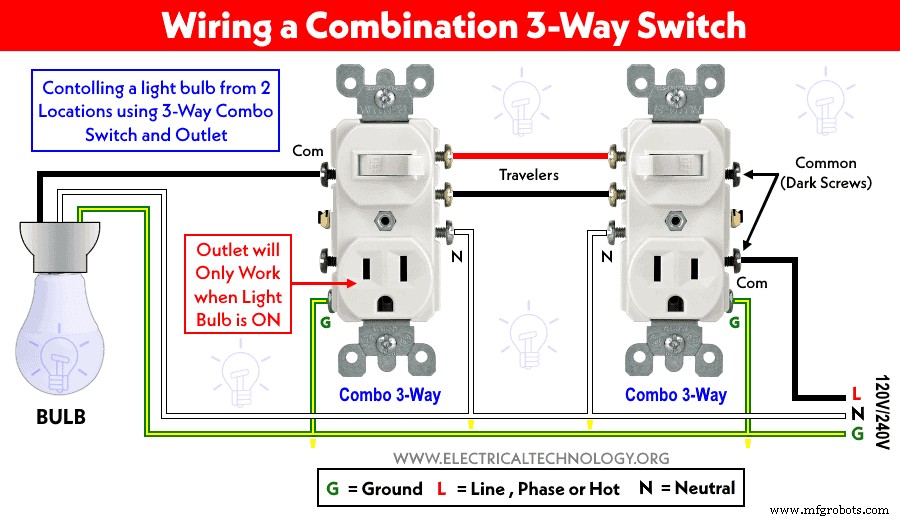

На следующей схеме подключения показано, как управлять лампочкой из двух разных мест с помощью двух 3-позиционных комбинированных устройств. На нем отчетливо видно, что входящий Горячий (Линия — черный провод) провод подключен к общим темным винтам, которые соединены между собой через отрывной плавник правого бокового 3-позиционного комбинированного переключателя и выходного устройства.

Две латунные клеммы обоих 3-канальных комбинированных устройств соединены проводами-путешественниками. Один из общих винтов левого трехпозиционного комбинированного переключателя соединен с лампочкой. Наконец, заземляющий и нейтральный провода подключаются к серебристым и зеленым винтам обоих трехходовых комбинированных устройств и лампочки соответственно.

Имейте в виду, что розетка на правой стороне 3-х контактного комбинированного устройства всегда ВКЛЮЧЕНА, а розетка на левой стороне ВКЛЮЧАЕТСЯ только при включенной лампочке. Таким образом, лампочкой можно управлять для включения и выключения из двух мест с помощью двух трехпозиционных комбинированных устройств.

Управление лампочкой из двух мест с помощью двух 3-ходовых комбинированных устройств (обе розетки всегда включены)

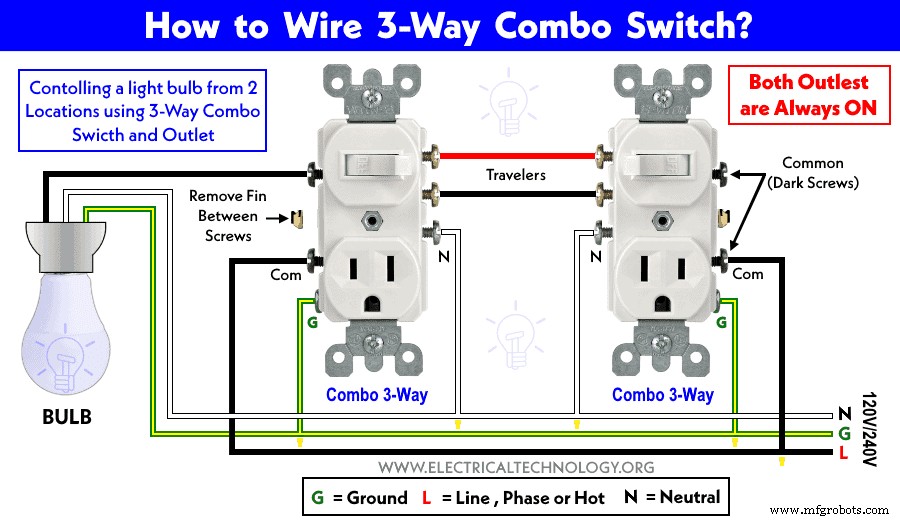

На следующей схеме подключения показано управление лампочкой из двух мест с использованием двух 3-ходовых комбинированных устройств, где обе розетки всегда включены.

Схема подключения такая же, как и выше, за исключением того, что отрывной плавник левого 3-ходового комбинированного устройства был удален, а верхний темный винт подключен к лампочке. а нижняя клемма подпитывается общим истоком с правой стороны 3-полосного комбо устройства. Другими словами, горячая линия подключена к обоим 3-ходовым комбинированным переключателям, а отрывной плавник удален с левого 3-ходового комбинированного устройства.

Таким образом, обе розетки всегда ВКЛЮЧЕНЫ, питаясь от общего источника (Линии), а лампочка управляется из двух разных мест. Остальная часть схемы и ее работа такие же, как и выше.

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки).
• Зеленый винт должен быть подключен к заземлению/проводу заземления (зеленому/желтому или оголенному проводу).
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240 В (США). Кроме того, нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Если вы не уверены в схемах подключения, обратитесь к авторизованному и лицензированному электрику для установки выключателя.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
