Пошаговое руководство: подключение однопутевого выключателя для управления лампой

Как подключить выключатель света? Управление лампой однопутевым выключателем

В этом базовом уроке по домашней электропроводке мы покажем, как подключить выключатель света для управления точкой освещения с помощью однопутевого (одноклавишного) выключателя.

Мы используем базовый SPST (Single Pole Single Throw — однополюсный одноконтактный) выключатель для управления лампой/лампочкой с одного места.

Полезно знать: В Северной Америке (США — NEC) SPST-выключатель называют двухпутевым, тумблерным или световым выключателем с тремя клеммами (две для линий и одна для заземления). В Европе, Великобритании и странах IEC — двухпутевым выключателем с двумя клеммами.

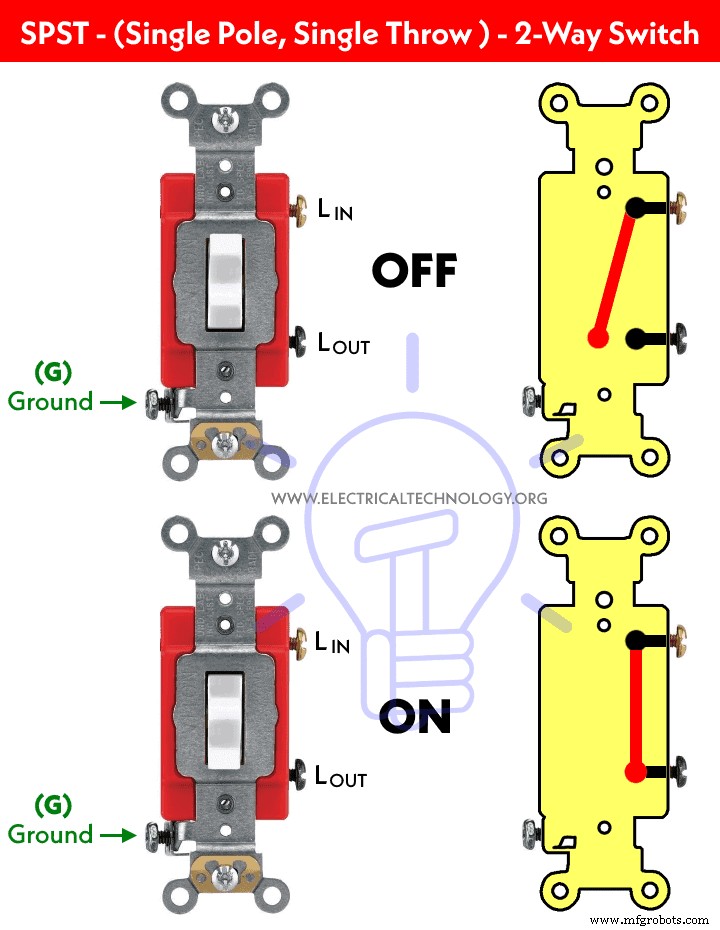

Прежде чем перейти к деталям, покажем базовую конструкцию и принцип работы однопутевого выключателя на рисунке ниже:

Ниже — простой пошаговый урок со схемой и монтажной диаграммой, показывающий, как подключить выключатель света для управления лампой/лампочкой с одного места с помощью однопутевого выключателя.

Необходимые материалы:

• Однопутевый выключатель (SPST) — 1 шт.
• Лампа (лампочка) — 1 шт.
• Короткие куски кабеля — 3 шт.

Процедура:

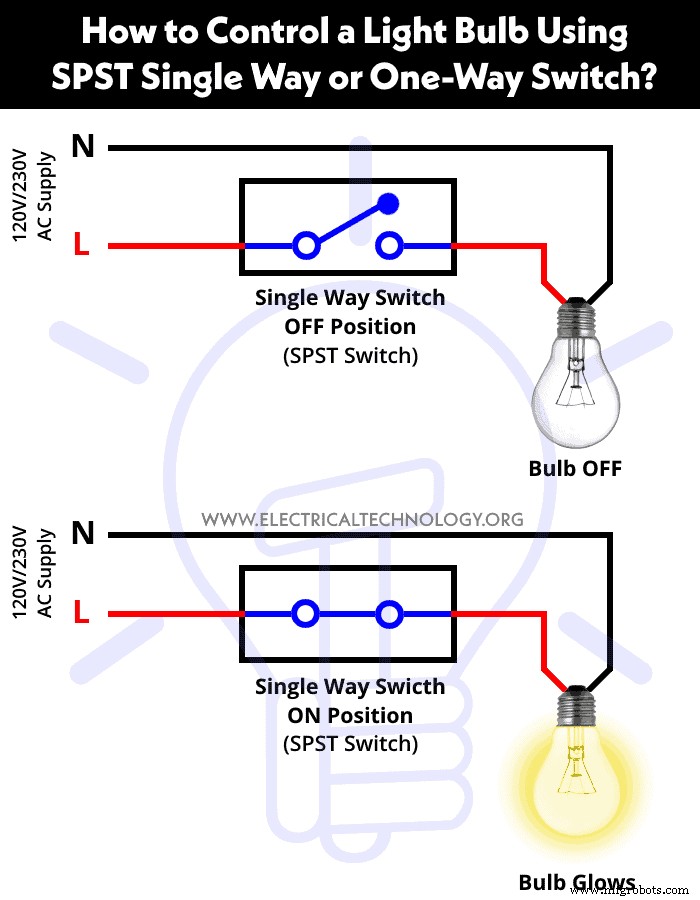

Это похоже на последовательную цепь — все элементы соединены последовательно. Соедините нулевой провод напрямую с лампой, затем лампу с выключателем через промежуточный провод. Последний — подключите фазный провод к выключателю, как показано на рисунке. На рисунке показано базовое соединение выключателя и его положение: когда выключатель OFF — цепь разомкнута, лампа не горит. Чтобы включить лампу, выключатель S₁ должен быть замкнут — цепь замкнется и лампа загорится.

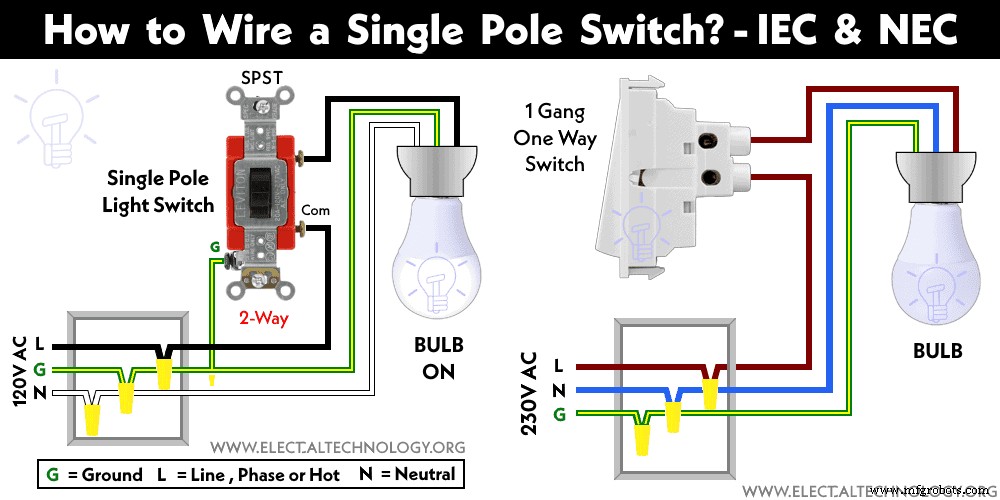

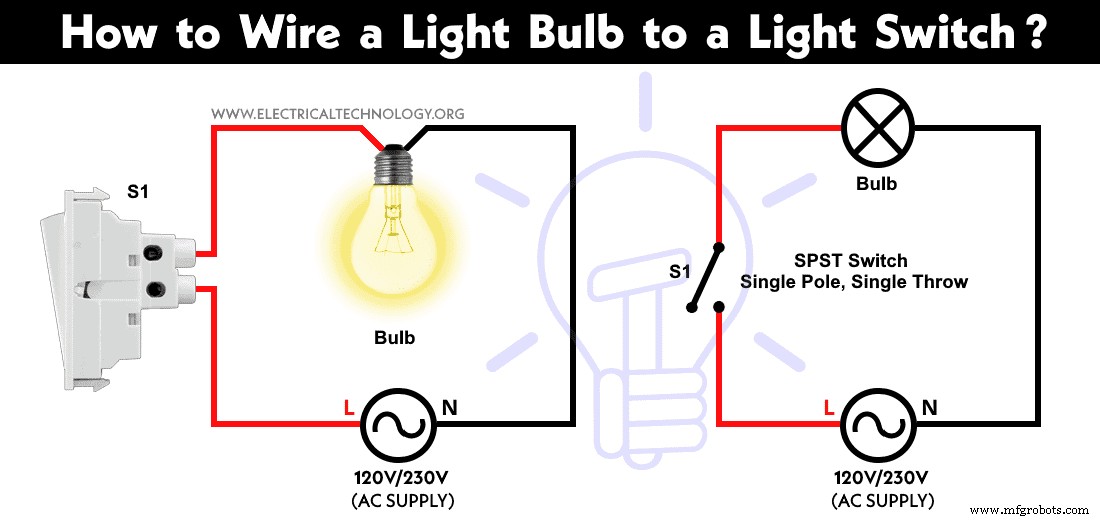

На рисунке ниже показаны принципиальные и монтажные схемы выключателей, демонстрирующие как подключить выключатель света.

Также учтите, что цвета проводов в домашней проводке могут отличаться в зависимости от региона. Кроме того, всегда используйте и подключайте заземляющий провод (прямой голый провод к выключателям и электроприборам от заземляющей шины в щите) для снижения риска удара током — он не показан на схемах выше.

На следующих схемах показано, как подключить лампочку к выключателю согласно NEC и IEC.

Полезно знать:

• Выключатели и предохранители должны подключаться через фазный (Line, Phase или Hot) провод.
• Последовательное подключение выключателей не рекомендуется для бытовых приборов. Параллельная или смешанная схема надежнее.
• В такой схеме требуется меньше проводов и кабелей.

Предупреждение:

• Латунные винты должны подключаться к фазному (Line, Live, Phase) проводу согласно цветовым кодам IEC и NEC. Для SPDT и четырёхпутевых (промежуточных) выключателей чёрные винты используются для фазных или общих клемм. Цвет общей клеммы отличается от остальных.
• Серебряные винты — для нулевого провода (в случае коммутируемой розетки).
• Зелёный винт — для заземления / protective earth (зелёно-жёлтый или голый провод).
• Если на розетках нет цветовых кодировок винтов, обратитесь к руководству или к лицензированному электрику.
• Нулевой провод не нужен в проводке 240V розеток (США). Нулевой никогда не подключают к выключателям.
• Используйте выключатель с подходящим напряжением и током, соответствующим сечению провода и автомату по нагрузке.

Меры предосторожности:

• Выключите главный автомат, чтобы убедиться, что питание ОТКЛЮЧЕНО перед монтажом новой или существующей розетки/выключателя в коробке монтажной/распределительной.
• Обратитесь к авторизованному лицензированному электрику для установки выключателя, если не уверены в схемах.
• Автор не несет ответственности за убытки, травмы или ущерб от использования этой информации или неверного монтажа. Будьте осторожны — электричество опасно.
