Как подключить однополюсный однопозиционный переключатель (SPST) в качестве двухпозиционного переключателя?

Установка SPST — 2-позиционный переключатель (NEC), также известный как 1-позиционный переключатель (IEC) для 120/240 В и 230 В переменного тока — 2-сторонние и 1-сторонние цепи

Что такое переключение SPST?

Переключатель SPST (расшифровывается как Single Pole Single Throw) — это наиболее часто используемый переключатель для управления операциями включения и выключения бытовых приборов, таких как точки освещения, вентиляторы и т. д. Он используется для управления одной операцией ВКЛ или ВЫКЛ в электрической цепи.

Полезно знать: Переключатель SPST известен как однополюсный, однопозиционный, двухпозиционный переключатель, тумблер или выключатель света в Северной Америке (США — NEC). Хотя он известен как односторонний переключатель, односторонний переключатель или 1-групповый, 1-позиционный переключатель (где группа представляет собой количество бросков или переключателей на пластине) в Европе, Великобритании и следующих странах IEC.

Внимание :Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

• Публикация по теме:Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Символ переключения SPST

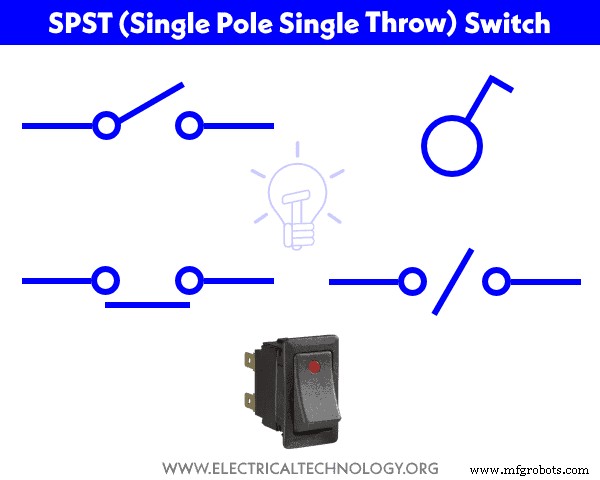

Следующие символы обозначают основные однополюсные однопозиционные выключатели.

Конструкция однополюсного однопозиционного переключателя

Однополюсный переключатель Single Throw имеет в основном две клеммы для Hot IN и Hot OUT, а также дополнительную клемму для заземления в Северной Америке. В Великобритании и странах, следующих за IEC, однополюсный переключатель имеет только две клеммы без контакта заземления.

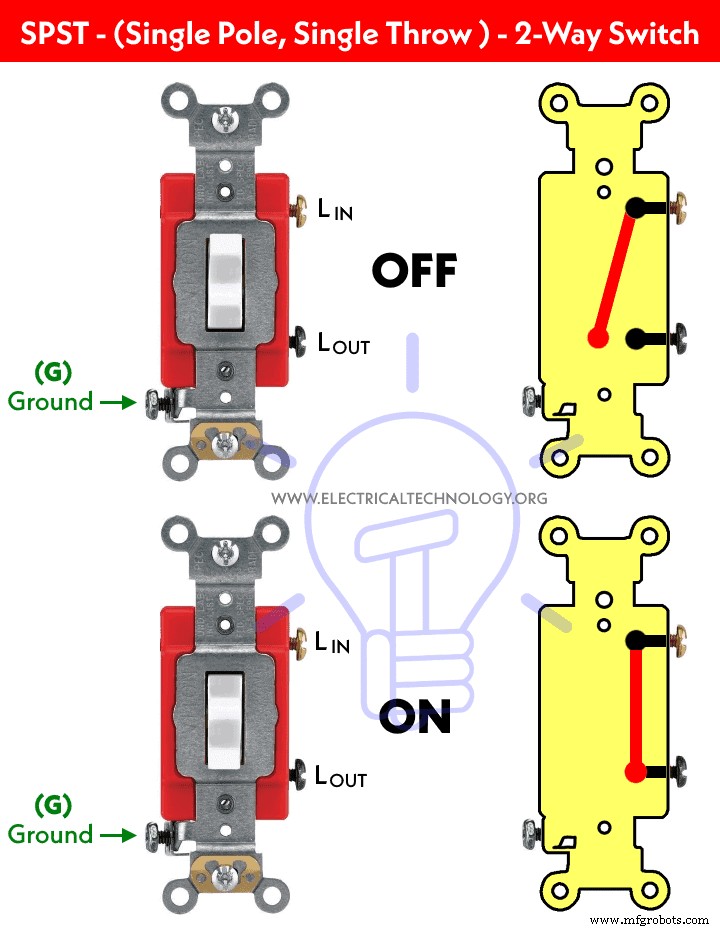

На следующих двух рисунках показаны основные различия между однополюсными однопозиционными переключателями (SPST) для США и Великобритании.

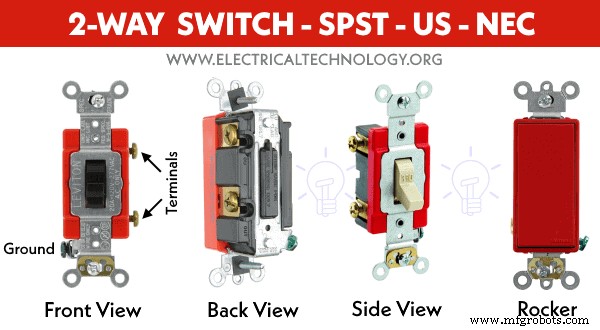

Двусторонний переключатель — SPST, однополюсный, однопозиционный — США — NEC

Односторонний переключатель — SPST, однополюсный, однопозиционный — Великобритания — IEC

Давайте посмотрим, как подключить их один за другим для разных устройств.

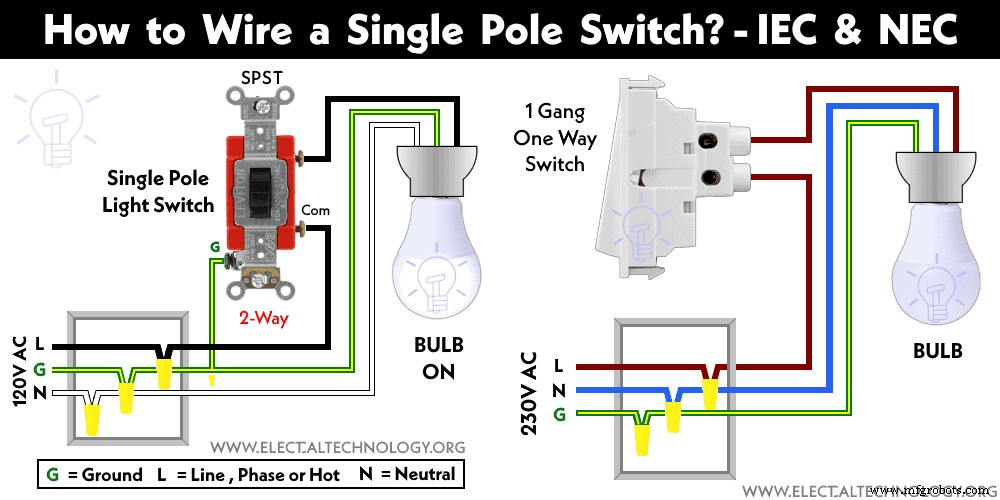

Подключение однополюсных однопозиционных выключателей света для цепей 120/240 В — NEC

Как подключить однополюсный однопозиционный выключатель к лампочке?

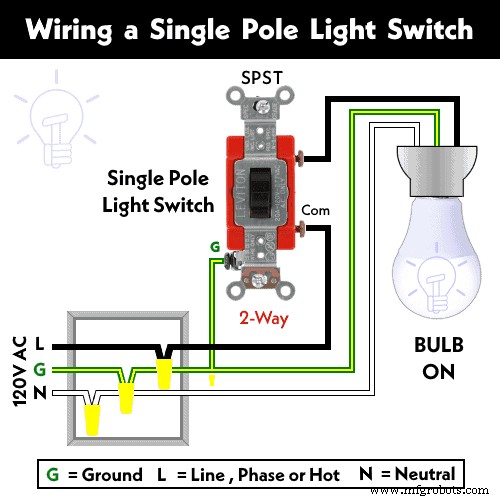

На следующей схеме показано, как подключить и управлять лампочкой с помощью переключателя SPST. Как показано на рисунке ниже, есть три входящих провода от выключателя в распределительной коробке, а именно:G (заземление), L (линия или горячая линия) и N (нейтраль).

Заземляющий провод подключается к клемме заземления на переключателе (зеленая с желтой полосой). Линия (как горячая) подключается к клемме линии коммутатора. Имейте в виду, что нейтральный провод никогда не подключается к выключателю.

Для управления лампочкой с помощью одностороннего выключателя заземляющий провод (с помощью гайки в электрической коробке) подключается к патрону лампочки. Точно так же и нейтральный, и горячий провода также подключены к светодиодной лампочке. Таким образом, лампочка управляется с помощью однополюсного переключателя, т. е. когда переключатель включен, лампочка будет светиться. Если переключатель выключен, лампочка также будет ВЫКЛЮЧЕНА.

Как подключить переключатель SPST к розетке?

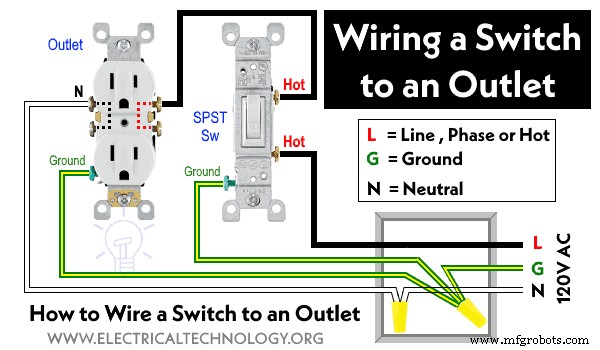

Выключатель SPST можно использовать для различных устройств, таких как вентиляторы, стандартные розетки и т. д. На следующем рисунке показано, как подключить однополюсный однопозиционный переключатель к розетке (для коммутируемая розетка). Другими словами, переключатель SPST управляет включением и выключением розетки.

Подключение односторонних (односторонних или 1-ганговых, 1-сторонних) выключателей освещения SPST для цепей 230 В — IEC

Один групповой, однополюсный, однопозиционный (также известный как одноклавишный, односторонний переключатель), за которым следует IEC (Международная электротехническая комиссия), полностью отличается от переключателя SPST. и выключатели света в соответствии со стандартами NEC (Национальный электротехнический кодекс).

Переключатель в одну сторону имеет две клеммы, как показано на рис. выше. Первая клемма должна быть подключена к входящему фазному проводу, а вторая клемма должна быть подключена к точке нагрузки, например. точки освещения и т.д.

Как подключить односторонний (1-клавишный, 1-сторонний) выключатель к лампочке?

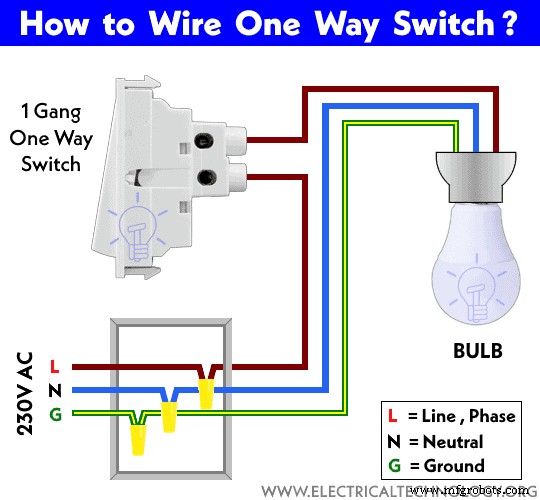

На следующей схеме подключения для системы питания 230 В переменного тока (IEC) 1-клавишный переключатель в одну сторону используется для управления КЛЛ или светодиодной лампочкой. На нем четко видно, что входящий провод фазы (линии) (коричневый цвет) подключен непосредственно к первому выводу выключателя. Второй вывод выключателя подключен к лампочке через коричневый цвет.

Аналогично нейтральный провод (синий или небесно-голубой) напрямую подключается к лампочке из распределительной коробки. Наконец, зеленый провод подключается к патрону лампы.

Имейте в виду, что зеленый провод как провод заземления никогда не подключается к выключателю света по сравнению с кодами NEC.

Как подключить односторонний переключатель к розетке?

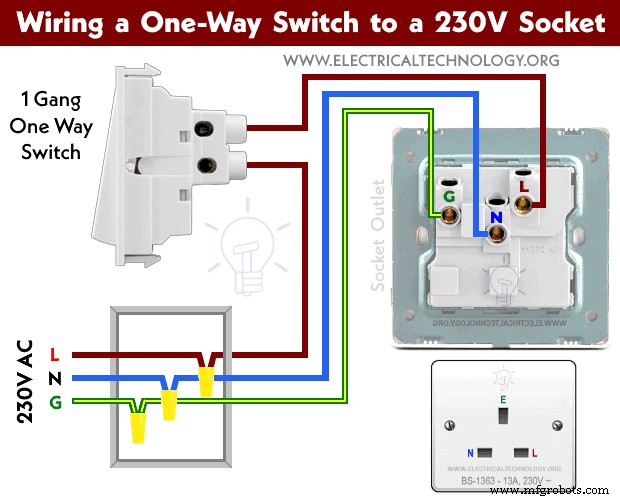

Как упоминалось выше, односторонний переключатель можно использовать для различных устройств, таких как лампочки, вентиляторы, розетки и т. д. На следующем рисунке показано, как подключить односторонний переключатель к британской розетке 230 В (для коммутируемой розетки).

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки).
• Зеленый винт должен быть подключен к заземлению/проводу заземления (зеленому/желтому или оголенному проводу).
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240 В (США). Кроме того, нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Если вы не уверены в схемах подключения, обратитесь к авторизованному и лицензированному электрику для установки выключателя.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
