Схемы трехфазного трансформатора

Поскольку трехфазные сети так часто используются в системах распределения электроэнергии, вполне логично, что нам потребуются трехфазные трансформаторы, чтобы иметь возможность повышать или понижать напряжение.

Это верно лишь отчасти, поскольку обычные однофазные трансформаторы могут быть объединены вместе для преобразования мощности между двумя трехфазными системами в различных конфигурациях, устраняя необходимость в специальном трехфазном трансформаторе.

Однако для этих задач созданы специальные трехфазные трансформаторы, которые могут работать с меньшими требованиями к материалам, меньшими размерами и меньшим весом, чем их модульные аналоги.

Обмотки и соединения трехфазного трансформатора

Трехфазный трансформатор состоит из трех наборов первичной и вторичной обмоток, каждый из которых намотан на одну ногу узла железного сердечника. По сути, это выглядит как три однофазных трансформатора, совместно использующих объединенный сердечник, как показано на рисунке ниже.

Сердечник трехфазного трансформатора имеет три набора обмоток.

Эти наборы первичной и вторичной обмоток будут соединены в конфигурации Δ или Y, чтобы сформировать единый блок. Различные комбинации способов, которыми эти обмотки могут быть соединены вместе, будут в центре внимания этого раздела.

Независимо от того, используют ли наборы обмоток общий сердечник в сборе или каждая пара обмоток представляет собой отдельный трансформатор, варианты соединения обмоток одинаковы:

Основной - Дополнительный

• Г - Г
• Y - Δ
• Δ - Y
• Δ - Δ

Причины выбора конфигурации Y или Δ для соединений обмоток трансформатора такие же, как и для любого другого трехфазного приложения:соединения Y обеспечивают возможность для нескольких напряжений, в то время как соединения Δ имеют более высокий уровень надежности (если одна обмотка выходит из строя, два других могут поддерживать полное линейное напряжение нагрузки).

Вероятно, наиболее важным аспектом соединения трех наборов первичной и вторичной обмоток для формирования трехфазного трансформатора является уделение внимания правильному фазированию обмоток (точки, используемые для обозначения «полярности» обмоток).

Помните о правильном соотношении фаз между фазными обмотками Δ и Y:(рисунок ниже)

(Y) Центральная точка «Y» должна связывать либо все «-», либо все «+» точки намотки вместе. (Δ) Полярности обмоток должны складываться вместе, дополняя друг друга (от + до -).

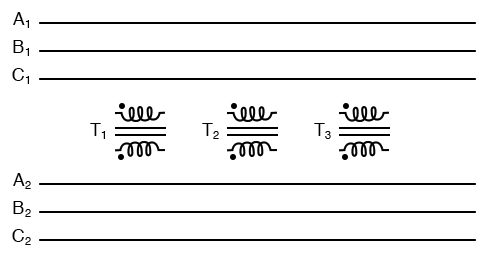

Правильная фазировка, когда обмотки не показаны в обычной конфигурации Y или Δ, может быть непростой задачей. Позвольте мне проиллюстрировать это, начиная с рисунка ниже.

Входные данные A ₁ , В ₁ , C ₁ могут быть соединены либо «Δ», либо «Y», как и выходы A ₂ , В ₂ , С ₂ .

Подключение фаз для трансформатора Y-Y

Три отдельных трансформатора должны быть соединены вместе для преобразования мощности от одной трехфазной системы к другой. Сначала я покажу электрические соединения для конфигурации Y-Y:

Разводка фаз для трансформатора «Y-Y».

Обратите внимание на рисунок выше, как все концы обмотки, отмеченные точками, подключены к своим соответствующим фазам A, B и C, в то время как концы без точек соединены вместе, образуя центры каждой буквы «Y».

Соединение первичной и вторичной обмоток в виде «Y» позволяет использовать нейтральные проводники (N ₁ и N ₂ ) в каждой энергосистеме.

Подключение фаз для трансформатора «Y-Δ»

Теперь посмотрим на конфигурацию Y-Δ:

Разводка фаз для трансформатора «Y-Δ».

Обратите внимание на то, как вторичные обмотки (нижний набор, рисунок выше) соединены в цепочку, причем сторона с «точкой» одной обмотки соединена со стороной «без точки» следующей, образуя петлю Δ.

В каждой точке соединения между парами обмоток выполняется подключение к линии второй энергосистемы (A, B и C).

Подключение фаз для трансформатора «Δ-Y»

Теперь давайте рассмотрим систему Δ-Y на рисунке ниже.

Разводка фаз для трансформатора «Δ-Y».

Такая конфигурация (рисунок выше) позволит обеспечить несколько напряжений (между фазой или между фазой и нейтралью) во второй энергосистеме от исходной энергосистемы без нейтрали.

Подключение фаз для трансформатора «Δ-Δ»

И наконец, переходим к конфигурации Δ-Δ:

Разводка фаз для трансформатора «Δ-Δ».

Когда нет необходимости в нейтральном проводе во вторичной энергосистеме, предпочтительны схемы подключения Δ-Δ (рисунок выше) из-за присущей надежности конфигурации Δ.

Подключение фаз для трансформатора «V» или «открытый Δ»

Учитывая, что Δ-конфигурация может удовлетворительно работать без одной обмотки, некоторые проектировщики энергосистем предпочитают создавать трехфазную трансформаторную батарею только с двумя трансформаторами, представляя конфигурацию Δ-Δ с отсутствующей обмоткой как на первичной, так и на вторичной стороне:

«V» или «open-Δ» обеспечивает питание 2-φ только с двумя трансформаторами.

Эта конфигурация называется «V» или «Open-Δ». Конечно, каждый из двух трансформаторов должен быть большего размера, чтобы выдерживать такое же количество мощности, как три в стандартной конфигурации Δ, но общие размеры, вес и стоимость часто того стоят.

Однако следует иметь в виду, что при отсутствии одного набора обмоток в форме Δ эта система больше не обеспечивает отказоустойчивость нормальной системы Δ-Δ. Если один из двух трансформаторов выйдет из строя, это определенно повлияет на напряжение и ток нагрузки.

Пример из реальной жизни

На следующей фотографии (рисунок ниже) показана группа повышающих трансформаторов на плотине гидроэлектростанции Гранд-Кули в штате Вашингтон.

С этой точки зрения можно увидеть несколько трансформаторов (зеленого цвета), которые сгруппированы по три:по три трансформатора на гидроэлектрический генератор, соединенные вместе проводом в той или иной форме трехфазной конфигурации.

На фотографии не показаны соединения первичной обмотки, но похоже, что вторичные обмотки соединены по Y-образной схеме, так как из каждого трансформатора выступает только один большой высоковольтный изолятор.

Это говорит о том, что другая сторона вторичной обмотки каждого трансформатора имеет потенциал земли или близок к нему, что может быть верно только в системе Y.

В здании слева находится электростанция, в которой размещены генераторы и турбины. Справа наклонная бетонная стена - нижняя поверхность плотины:
