Маломощные устройства упрощают проектирование автомобильного освещения

ON Semiconductor выпустила новое семейство из четырех устройств, которые обеспечивают высокий уровень производительности и инновационной функциональности, которые производители автомобилей и потребители теперь ожидают от внешнего и внутреннего освещения автомобилей. Новое семейство, специально предназначенное для полупроводникового освещения с низким энергопотреблением, включает два драйвера светодиодов (NCV7683 и NCV7685) и два контроллера тока (NCV7691 и NCV7692).

Стремясь повысить безопасность дорожного движения, автопроизводители переходят от простого включения / выключения к сложным системам, которые включают движение и регулируемую интенсивность в задних комбинированных фонарях (RCL), сигналах поворота, противотуманных фарах и других светодиодных кластерах с внешней модуляцией. чтобы давать более четкие и хорошо заметные предупреждения другим участникам дорожного движения.

NCV7685 и NCV7683 объединяют двенадцать и восемь линейных программируемых источников тока соответственно, что позволяет управлять несколькими цепочками светодиодов с током до 100 мА на канал. Устройства предоставляют множество вариантов настройки, включая последовательное соединение, контроль уровня освещенности, регулирование тока, функциональность последовательности и комбинацию каналов. NCV7685 включает в себя 8-битный интерфейс I2C с обнаружением ошибок CRC8 для индивидуальной настройки выходного тока с помощью широтно-импульсной модуляции (PWM), а для расширенной диагностики, включая обнаружение обрыва цепи светодиодов или пониженного напряжения, также доступен специальный диагностический вывод. . NCV7685 может питаться от контроллера постоянного тока и / или стабилизатора напряжения LDO, в зависимости от конкретных требований к конструкции.

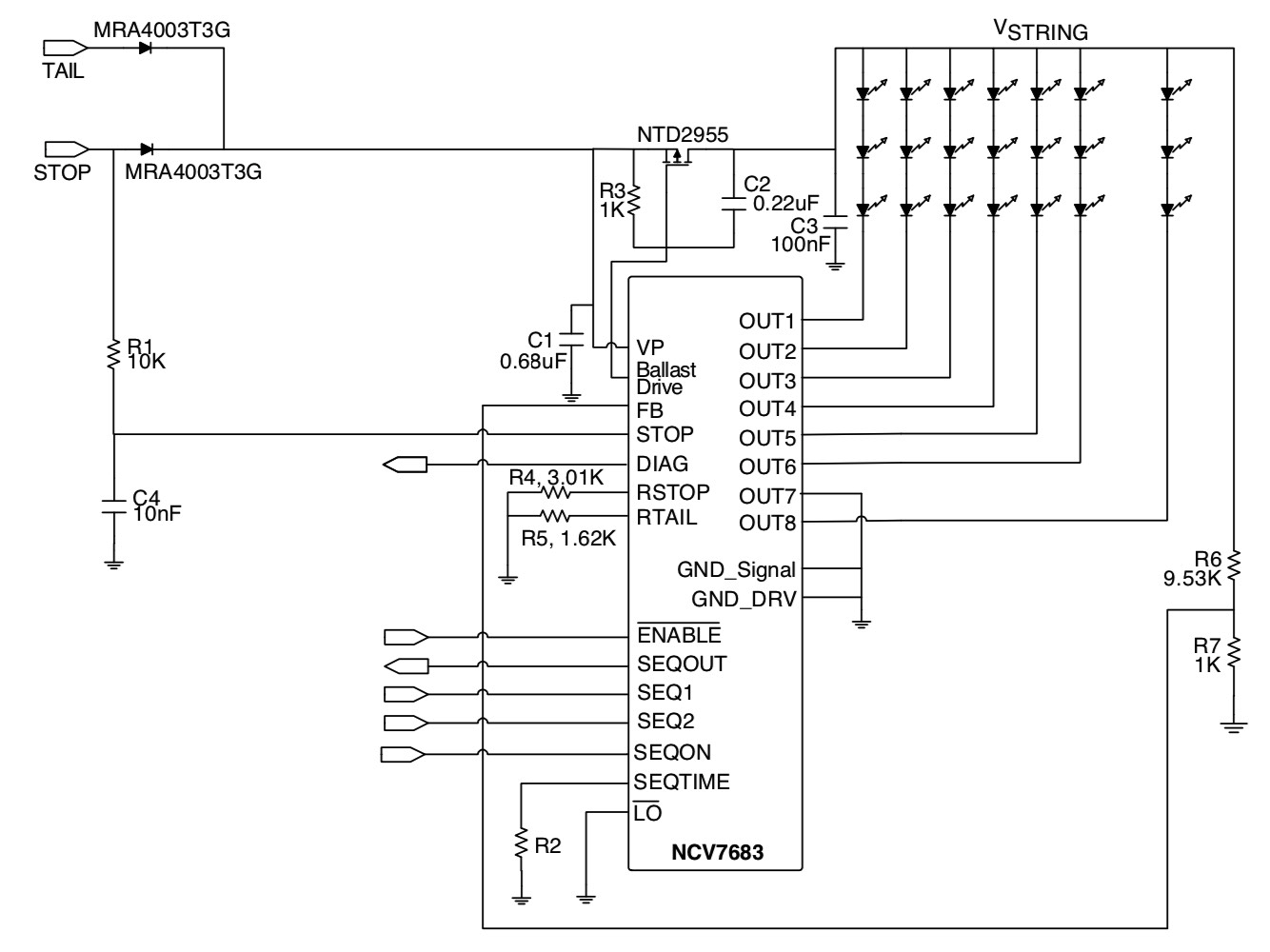

Типичное применение NCV7683 с внешним балластным транзистором на полевых транзисторах. (Источник:On Semiconductor)

NCV7691 обеспечивает регулируемый широкий диапазон тока для управления светодиодами в одной или нескольких цепочках, используя только внешний биполярный транзистор NPN и резистор обратной связи. Драйвер обеспечивает гибкость конструкции для добавления дополнительных одиночных каналов в многоканальные системы и поддерживает функцию затемнения через свой вход ШИМ. NCV7691 включает обрыв цепи, короткое замыкание и термическое отключение, обеспечивая безопасную и надежную работу основного освещения. Производная NCV7692 предлагает более быстрое время отклика и пониженный порог для обнаружения разомкнутой нагрузки.

Функциональная блок-схема NCV7691. (Источник:On Semiconductor)
